Profibus-DP集线器

一、功能概述

本产品是具有中继器功能的 Profibus/ PPI /MPI 集 线器，主要功能如下： (1)4 路 DP 接 口，可以实现 Profibus/ PPI /MPI 总线的星型布线功能；（2）可以延 长 Profibus/ PPI /MPI 总线的通信距离； （3）有故障 诊断功能，总线出现短路故障，会有指示灯报警，同 时设备可以通过继电器告警。采用冗余电源设计，保 证产品稳定可靠。通信接口具有光耦隔离，一路有问 题，不影响其他路通信。速率完全自适应，无需配置， 不用加载 GSD 文件，即插即用。

二、使用方法、指示灯状态

1 、指示灯、继电器

指示灯	作用
PW	供电指示灯
ER	错误指示灯，有总线短路会亮
P1-P4	4 路 DP 数据指示灯，有数据收发，则闪烁

继电器：为常开型，假如出现通信错误，则会自动闭 合参数。参数如下，AC 250v /3A   ,DC 30V /3A 。

2 、中继器

产品作为中继器，延长通信距离

3 、集线器

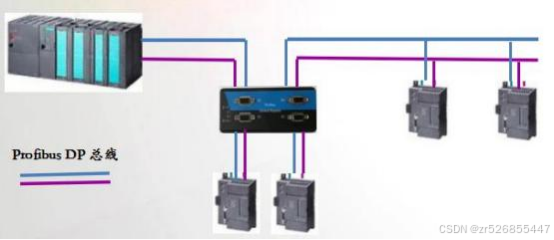

作为集线器，满足 DP 总线星型布线要求

二供电

电源：7-24V/2A 防护：IP40

安装：导轨

供电方式可以选择使用2. 1mm 电源插头接口或者 接线端子接口供电。双电源冗余，可只接一个 24V 电 源，或接两路 24V 做冗余供电。

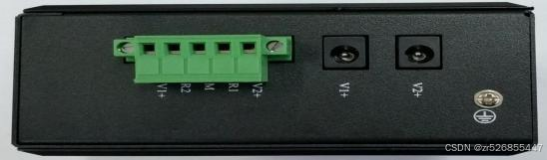

V1+:24V 电源 1 正端 。V2+:24V 电源 2 正端。 M:24V 电源负端。

R2/R1:告警继电器端口。故障状态继电器闭合， 正常状态断开

三、外壳尺寸

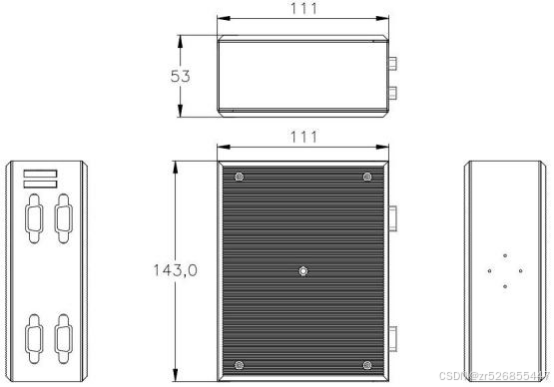

长 143mm  宽 111mm  高度 53mm
