Multisim14.2新建项目教程

        这里用一个案例，具体说明电路仿真分析的基本流程。引导读者完成从原理图设计到仿真的电路设计全流程，其主要步骤为：原理图设计→仿真类型及激励源设置→仿真运行及结果分析等。

一、电路原理图的设计

        本案例的电路目的：对一个交流小信号进行采样、放大，将交流小信号转换成脉冲信号。然后用一个简单的数字计数器对脉冲信号的周期进行计数，并用七段数码管和发光二极管显示计数过程。

具体步骤如下：

      1.新建设计文件

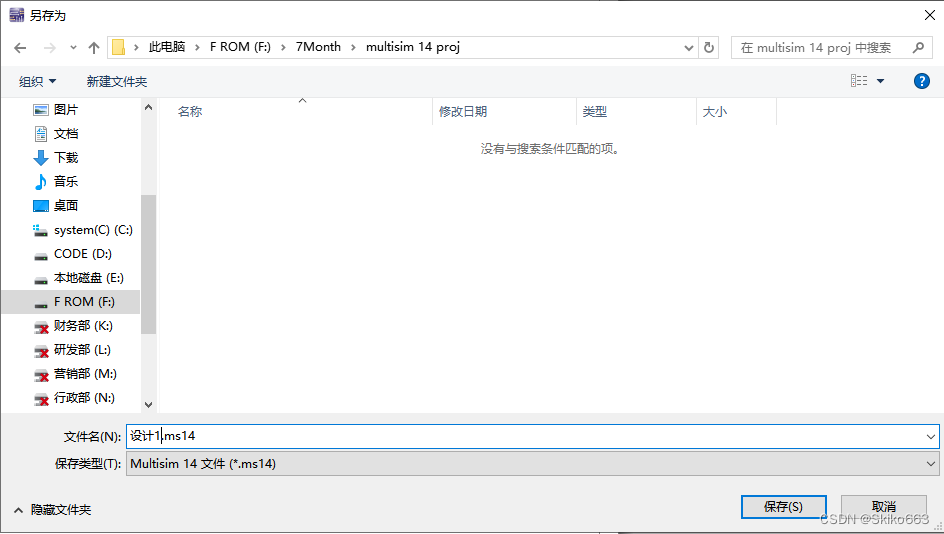

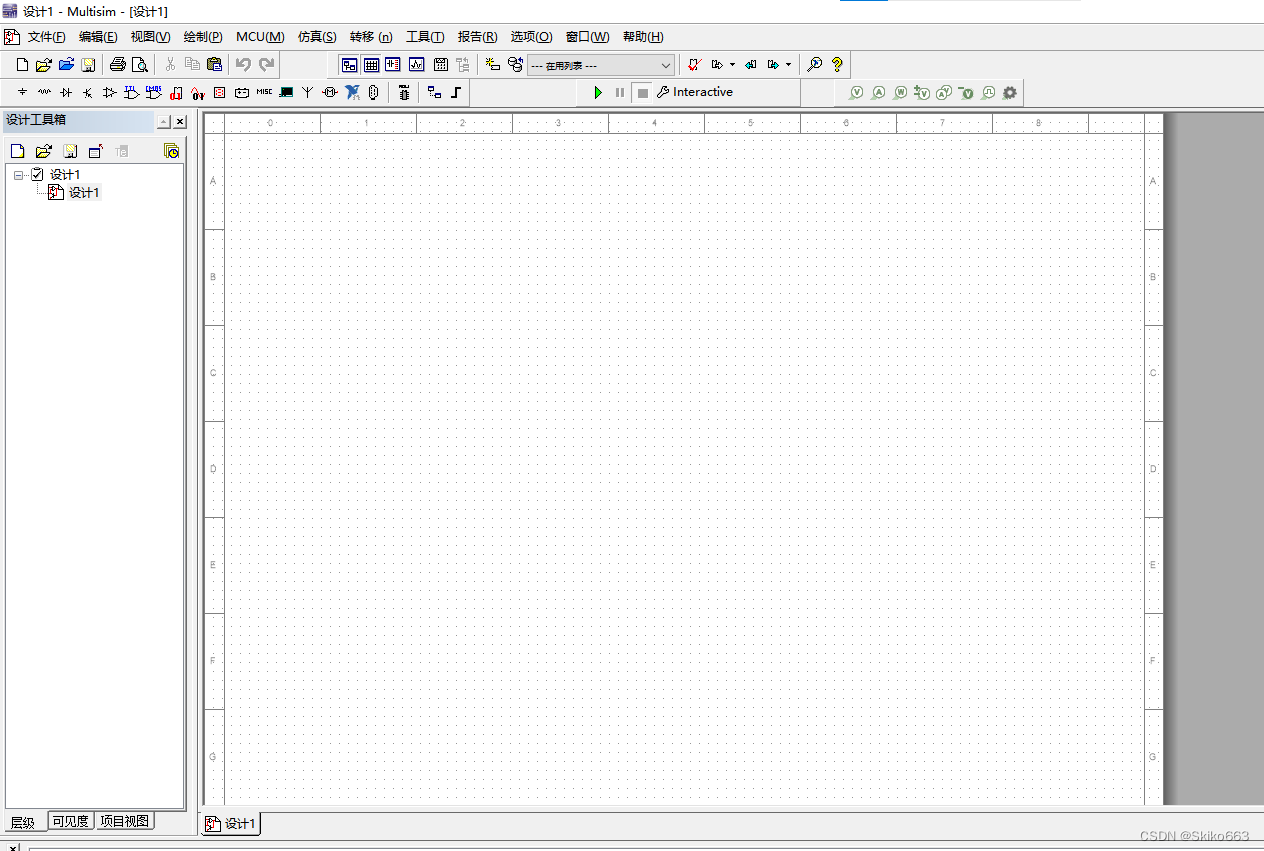

     启动Multisim 14.2软件，在“工作区”出现一个名为“设计1”的空白图纸，选择“文件”→“另存为(a)…”，出现一个标准的Windows保存文件对话框。按导航定位到要保存文件的位置，输入“×××”作为文件名，然后单击“保存”按钮。

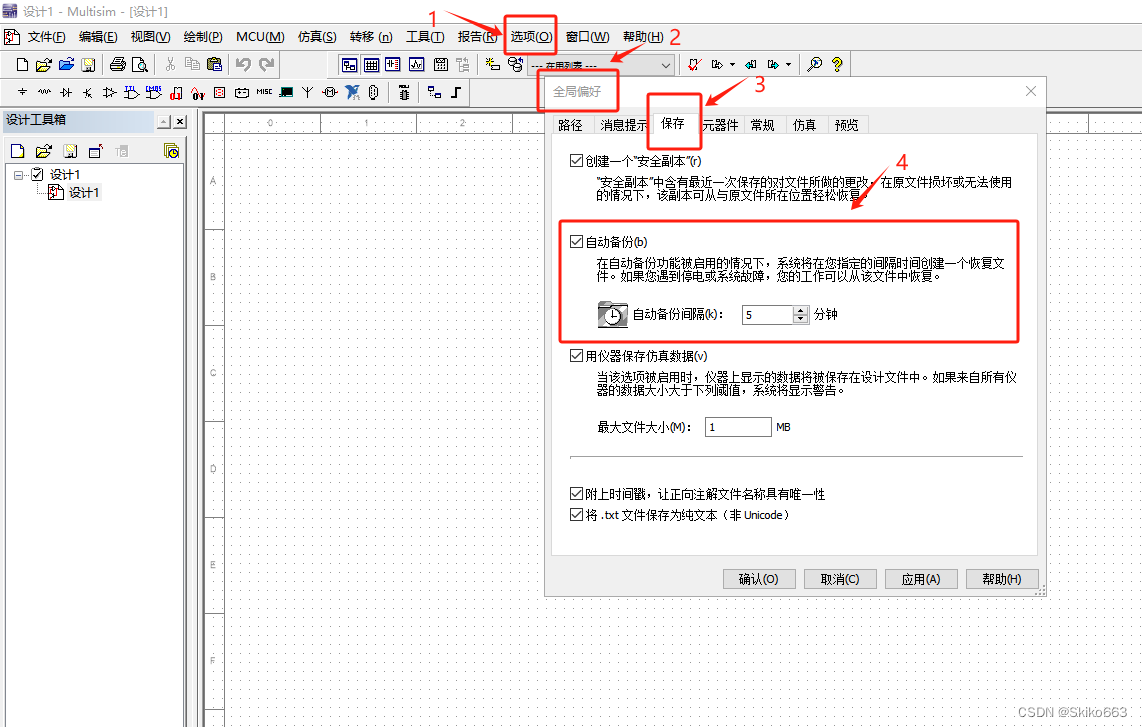

注意：为防止意外丢失数据，可在“选项”→“全局选项”对话框的“保存”选项卡中设置文件的定时“自动备份。（先在路径里设置备份文件保存的地址）

2.放置元器件

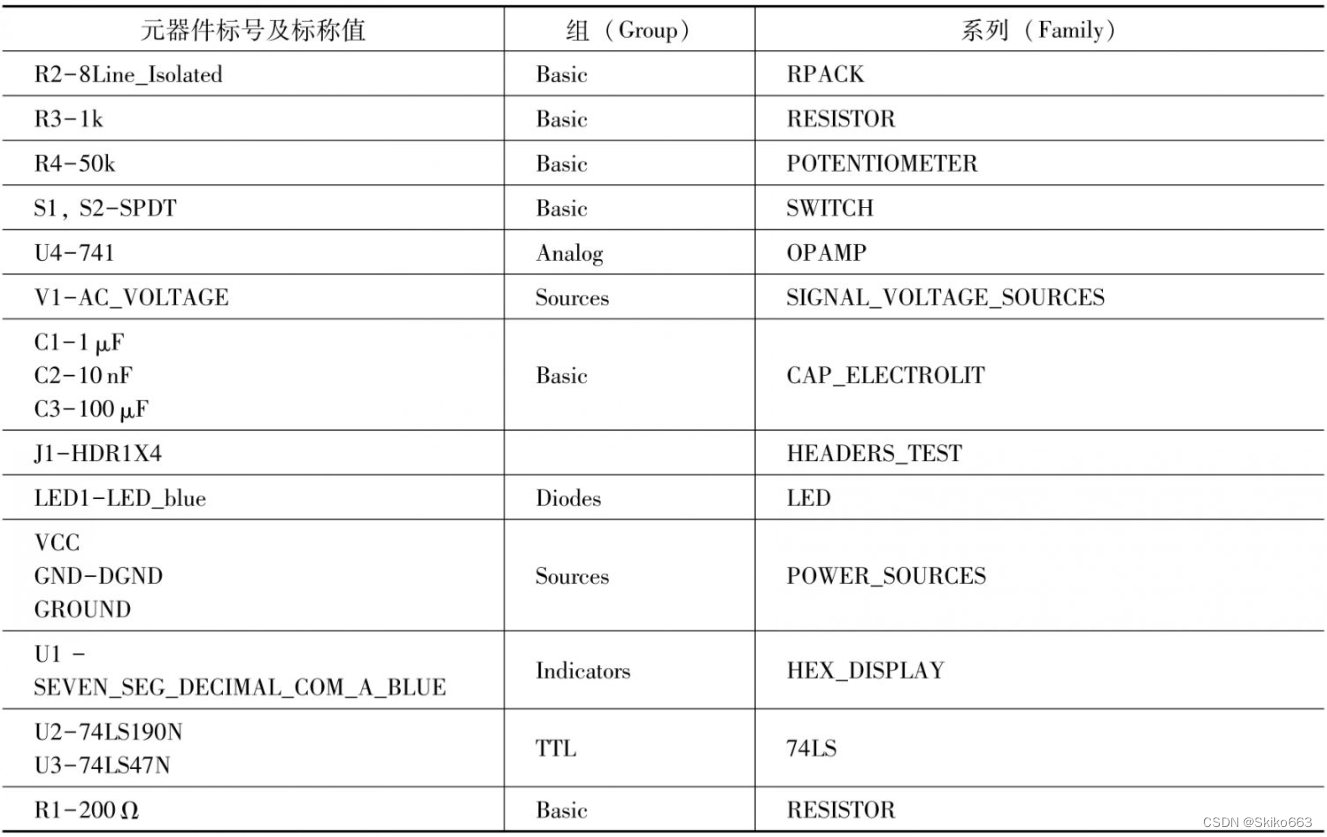

以上是本次实验需要用的元器件参数及数据库汇总。

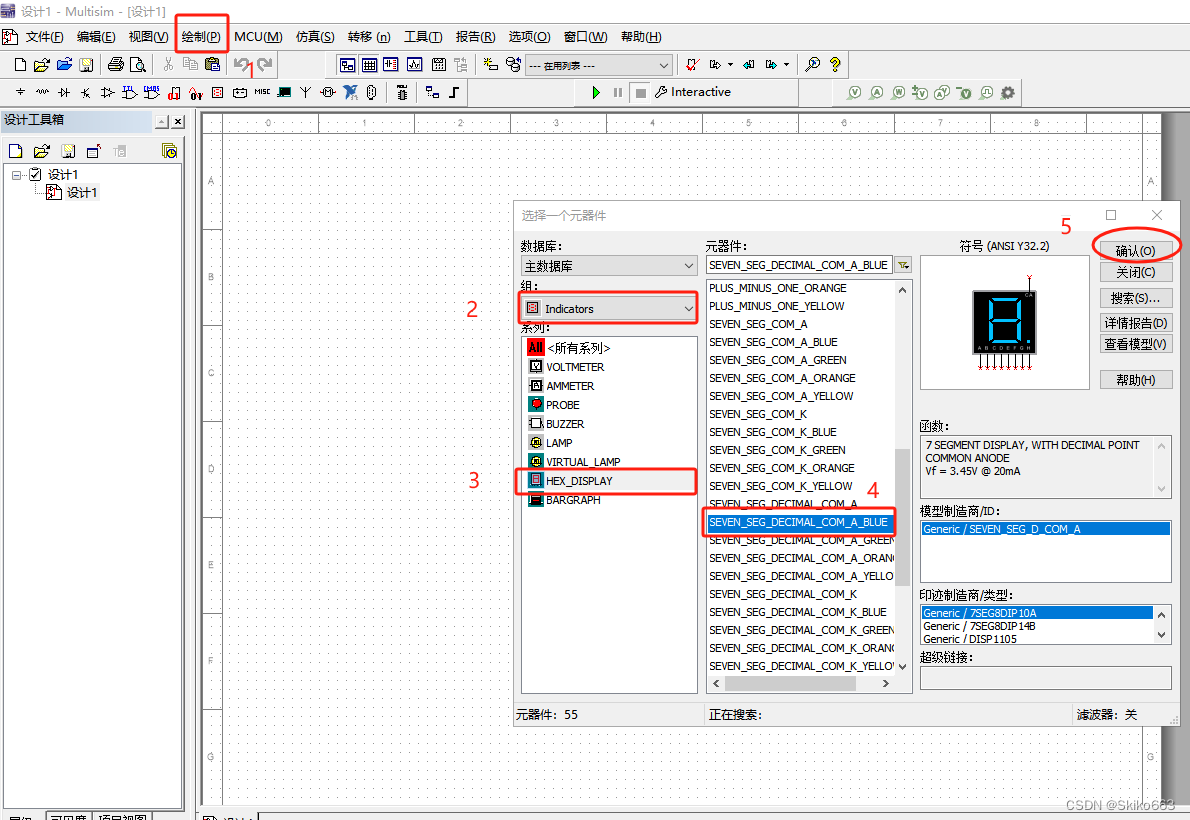

选择“绘制(P)”→“元器件(C)”以显示选择元器件对话框。以选择七段数码显示器为例，如图1-5所示：在“组”选择框中选择“Indicators”，然后在“系列”选择框中选择“HEX_DISPLAY”；从“元器件”列表中选择“SEVEN_SEG_DECIMAL_COM_A_BLUE”，然后单击图中右上角的“确认”按钮。

将光标移动到工作区的适当位置，然后单击以放置元器件。请注意，该元器件的参考标志是U1。

用相同的方法，将剩余的部分元器件放置到工作区的不同位置。

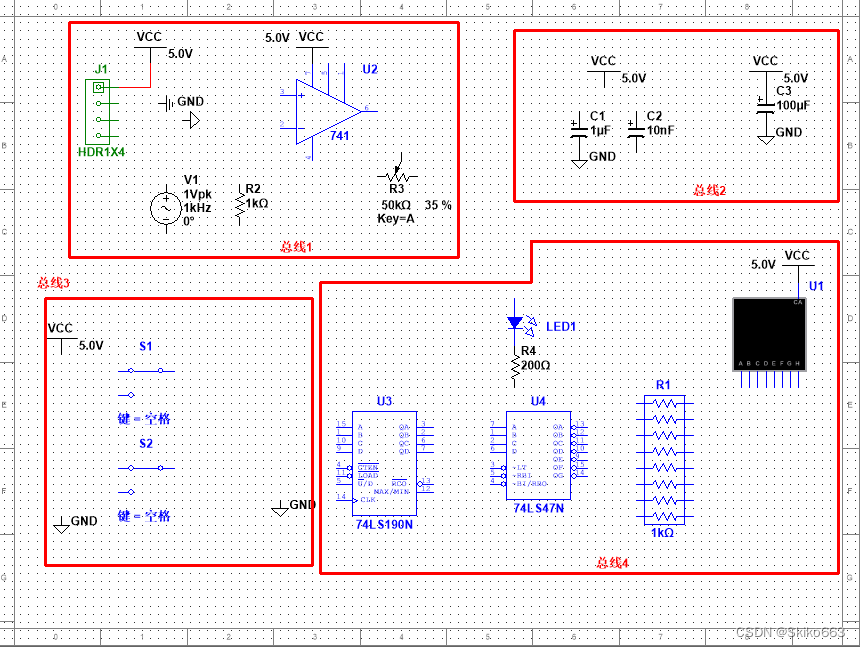

将各个器件大致放置在上图对应位置。

3.电气连接

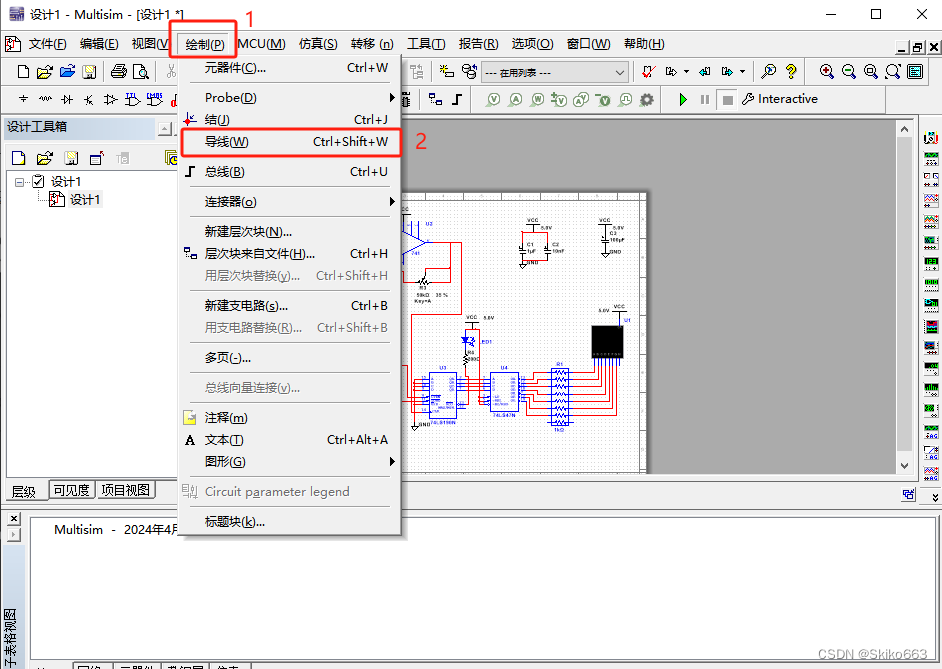

接着电气连线（或者直接快捷键：ctrl+shift+W），过程中不断调节元件位置，使走线流畅。

这边附上几个multisim快捷键：

顺时针旋转：ctrl+R；

逆时针翻转：ctrl+shift+R；

左右翻转：alt+x；

上下翻转：alt+y；

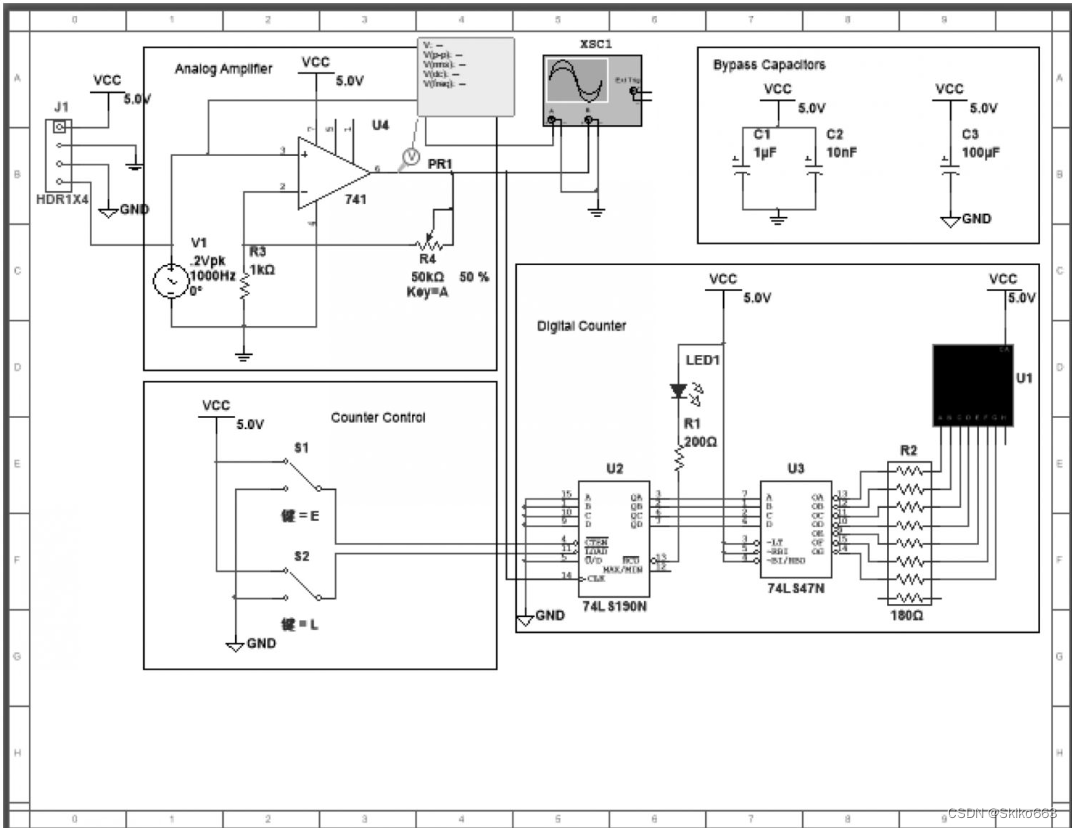

电气连线完成后如下图：

4. 修改元件参数

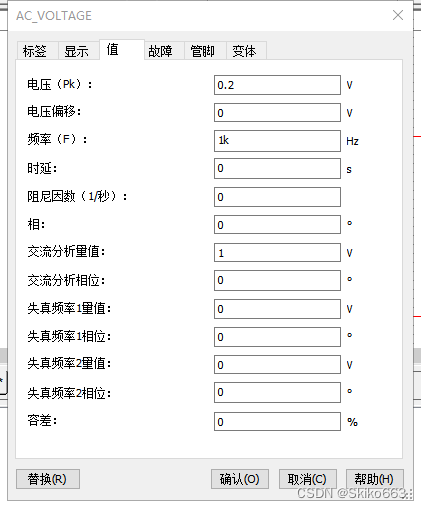

        双击V1，调出参数框。将V1交流电压源的峰值电压改成0.2V。交流电压源的“+”接在LM471的同相输入端，“-”连接在LM471的反向输入端，LM471的信号输入为差分输入，输入电阻为R2，反馈电阻为调节电阻器，额定阻值50K，该运放电路为一个反比例运算放大电路，输出的电压应为正值，大小为（R3/R2）*0.2V。

      二、电路仿真

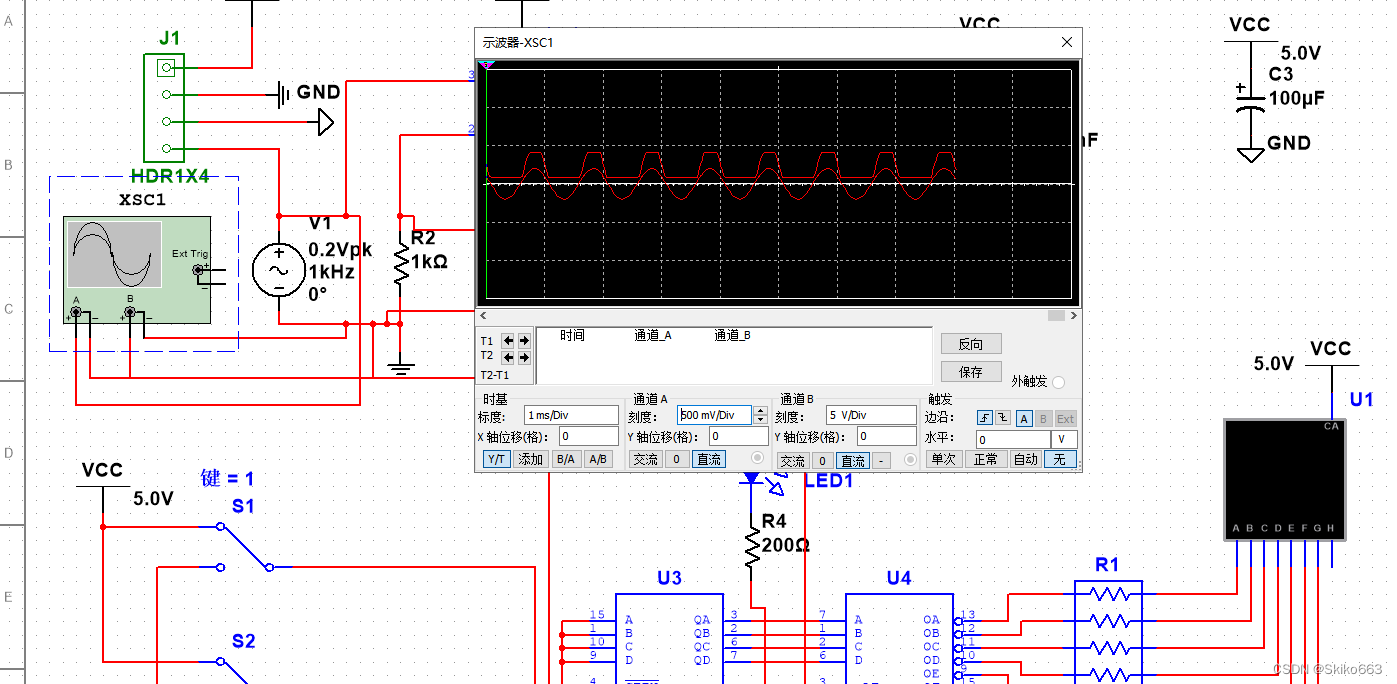

1.  大家可以在V1两端挂个示波器，看一下波形。（示波器在右边，大家用鼠标放在那些图标上面，会显示名称，找到示波器，单击放在离V1近的位置，连线。再点击上面，点击绿色键，运行，就可以看到示波器上的波形了，交流信号源的频率是1Khz，周期是0.1ms，时基设置为1ms，可以显示10个周期波形。通道A刻度意思是纵向一小格，代表多少V，大家可以改成200mV。

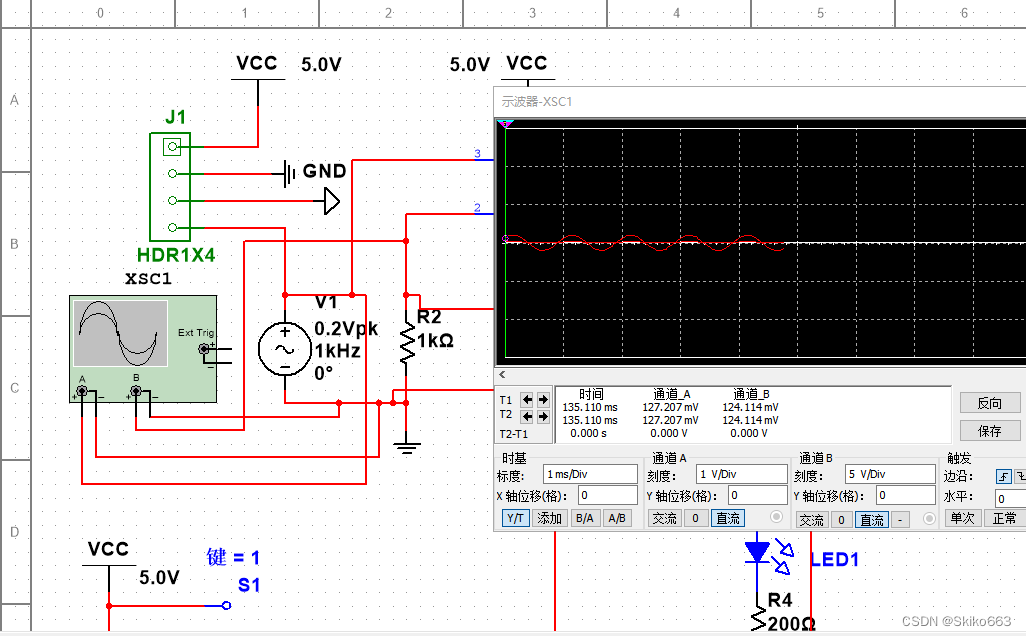

2. 在示波器的另一端接入示波器的两个引脚，可以看出波形为矩形波。也就实现了将交流小信号准换成方波的功能。

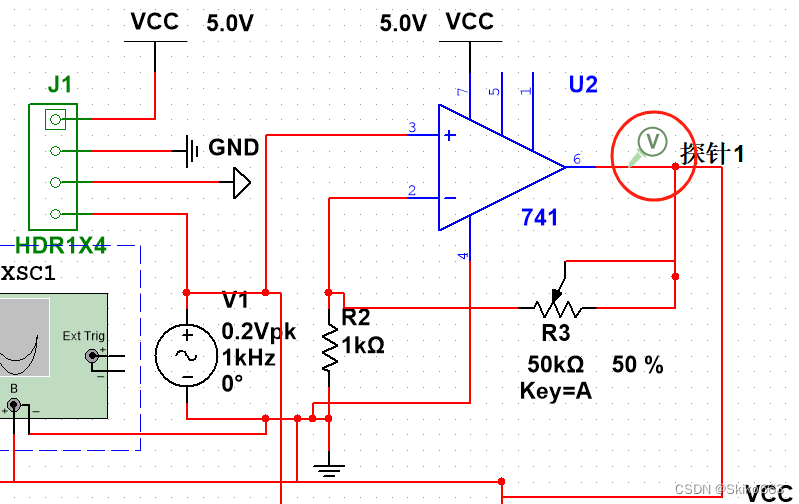

3. 在运算放大器输出引脚放置一个探针：

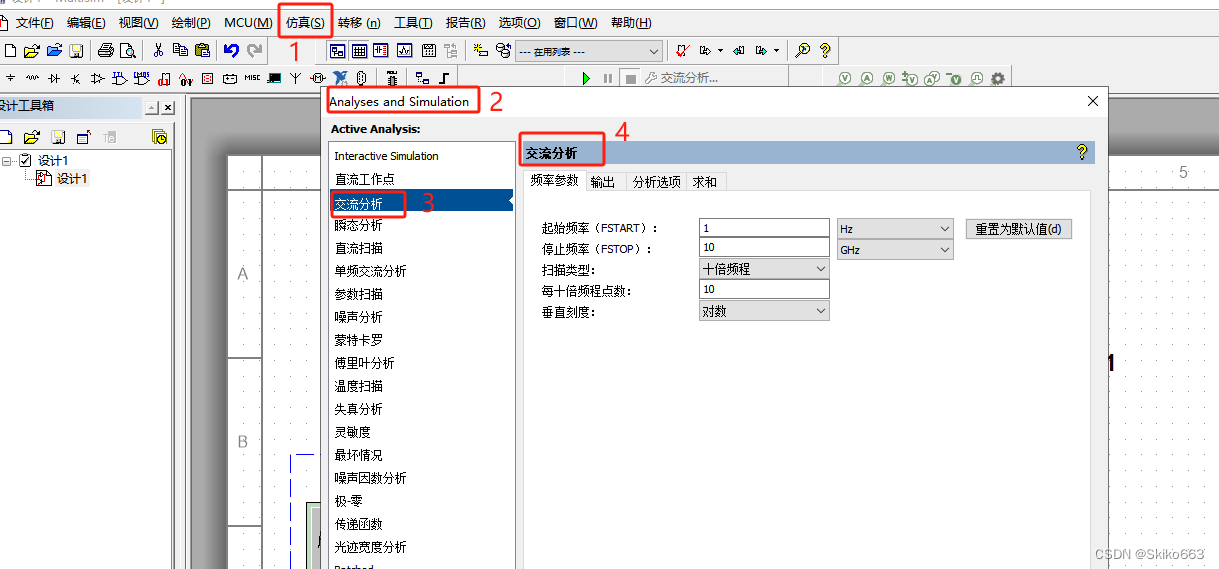

4.点击仿真-仿真分析-交流分析-run

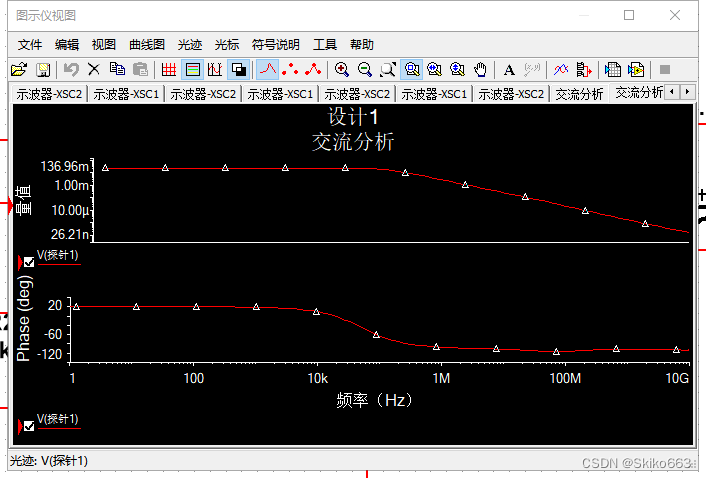

5.出现探针的幅频特性曲线和相频特性曲线：

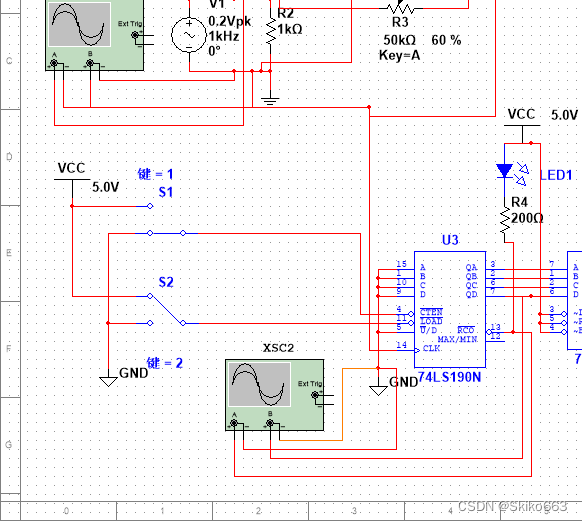

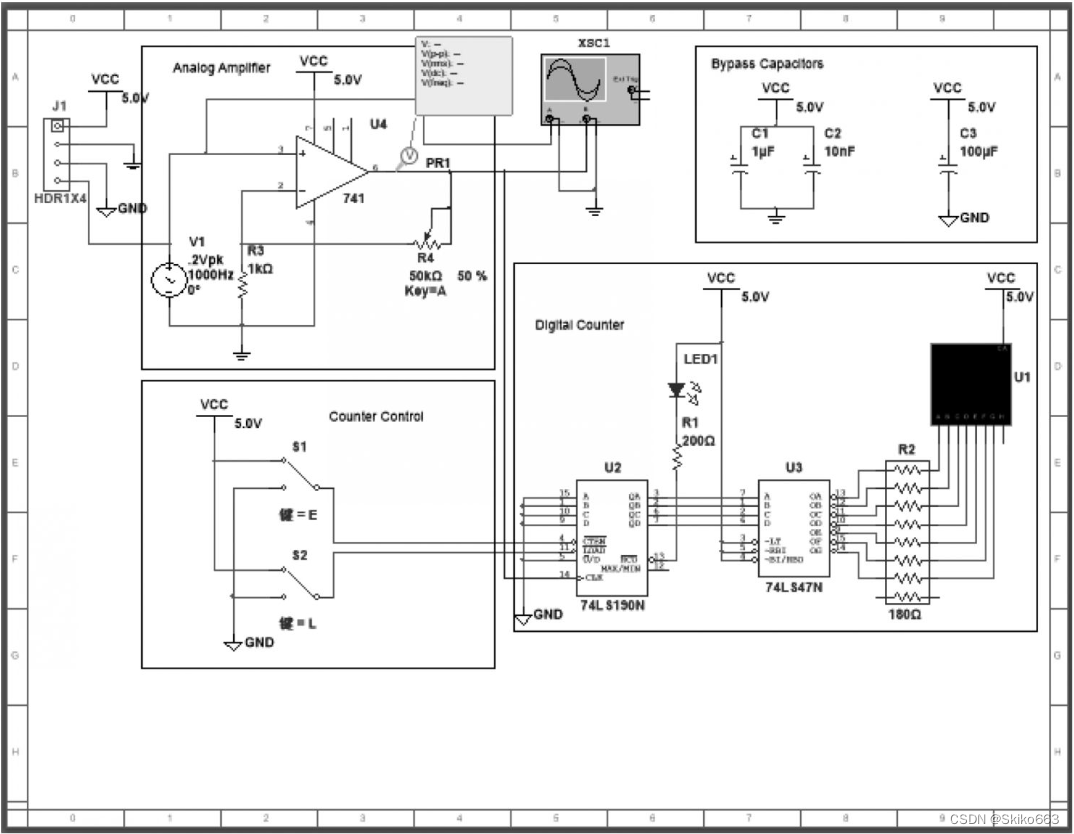

6. 将S1和S2单刀双掷开关置到下图状态，运行，看到LED1蓝灯闪烁。如图电路图，将74LS190N的数据数据脚设置为低，则计数从0开始。

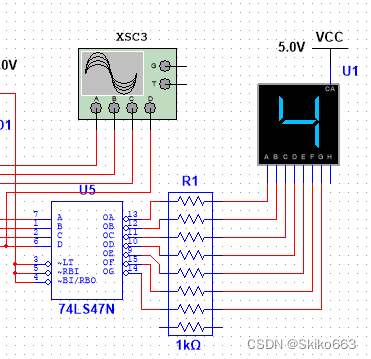

7. 74LS47N是BCD码转换成7段数码管驱动器。74LS190N也就是0-9这10个数通过BCD码形式在QA-QD引脚输出，QD是最高位，QA是最低位，以此类推。通过74LS47N驱动，显示屏上跳变显示0-9的数字。（注意：如果显示屏无显示，点击显示屏，将导通电流改为1mA或0.5mA）。再运行，就可以啦。大家可以把交流电压源的频率，设置成1Hz，这样显示屏的刷新频率也就变成1s一次，更清晰了。

写到这里，整个项目就结束了，如果跟着步骤一步步做，应该没有问题。

如果成功了，别忘了回来反馈哦。祝你成功！！！

---

大家如果要求比较高，可以针对这里面用到的芯片再逐一学习。

其中：74LS190N的电路中，当前是将13引脚与200欧姆的电阻相连，如果把这个断开，将12引脚与200欧姆电阻相连，又会有什么样的现象呢？LED闪烁和显示数字对应又有什么变化呢？
