四位7段LED数码管显示数字

已于 2023-11-11 11:19:44 修改
阅读量3.3k 收藏 17
点赞数 1
分类专栏： 乱七八糟 文章标签： 笔记 学习 c++
于 2023-11-10 21:47:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Sleepycat2002/article/details/134339993
版权

2023.11.10

（一）C++语言

        数组array

        (1）声明数组

                类型 数组名称[ 数组长度 ]

                int SleepyCat[10] //声明创建一个名为 SleepyCat的数组，其中数据类型为int型，数组长度为10，即包含序列号0~9共10个元素

        （2）初始化数组

                ①可以和（1）一起，声明并初始化

                类型 数组名称[数组长度] = {初始数据}

                ②而对某个索引具体赋值

                数组名称[索引] = 数据

        （3）访问数组元素

                数组名称[索引]

        （4）数组长度  sizeof（）

                sizeof(sleepycat)/sizeof(sleepycat[0])

        (5) 使用数组作为函数的参量

              比如有一个函数 set1()，一个数组num1={1,2}

              将该数组作为函数参量应该这么写

                set1( num1[ ] )，带上 [ ]

                此外，函数内部是不能进行数组长度计算的，所以如果函数内部需要使用到数组长度，应该在参量时就给出

                set1 ( num1[ ] , length )

#include <stdio.h>

void main()
{
	//int sleepycat[5];//创建数组,这个[]中的5是数组长度
	int sleepycat[5] = { 1 , 2 , 3 , 4 , 5 };//创建并初始化数组
	sleepycat[0] = 0;//修改赋值，这里[]中的0是索引，第一个元素
	printf("%d\n", sleepycat[0]);//访问数组元素
	printf("%d", sizeof(sleepycat)/sizeof(sleepycat[0]));//数组长度
}

（二）LED数码管

选用共阴极数码管电路图

还是太极创客，2：19

https://www.bilibili.com/video/BV164411J7GE?p=21&vd_source=20347e81d5f586ee7a33d3a6c73ea587

（1）一位7段LED数码管实现1个数字

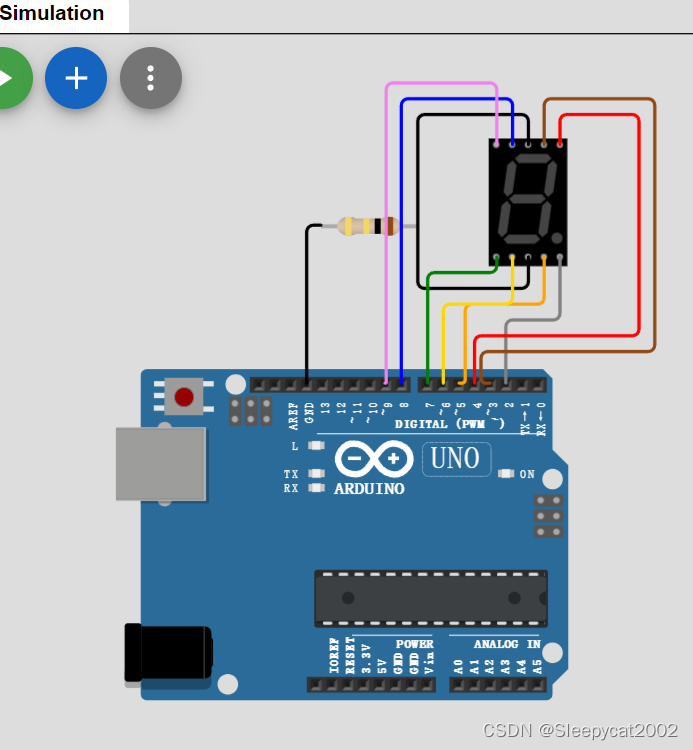

仿真在此

https://wokwi.com/projects/381007959203969025

/*
* 让四个7段LED显示数字 =》让一个7段LED显示数字（本代码），四个分别显示数字即可
* 一个7段LED显示一个数字，这包含8个二极管的控制，每个二极管状态只需要“两”
*和“不亮”两个状态，是数字信号输入高低电平即可
* 所以逻辑就是如下：
* 一个二极管0/1状态 =》 循环8次，实现八个二极管的0/1状态，即一个数字
* = 》循环4次，实现四个数字（纠正：不需要，可以四个并行，不用循环结构）
*/
void setup()//一个数字的实现
{
  pinMode(2, OUTPUT);//设置为输出模式
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);


}

void loop()
{
	//数字3 abcdg亮
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(1000);
		//其实这里就可以用011110010这串数组来表示数字“3”
	//数字3灭
	digitalWrite(2, LOW);
	digitalWrite(3, LOW);
	digitalWrite(4, LOW);
	digitalWrite(5, LOW);
	digitalWrite(6, LOW);
	digitalWrite(7, LOW);
	digitalWrite(8, LOW);
	digitalWrite(9, LOW);
  delay(1000);

}

（三）一位7段LED数码管实现顺序1~9数字

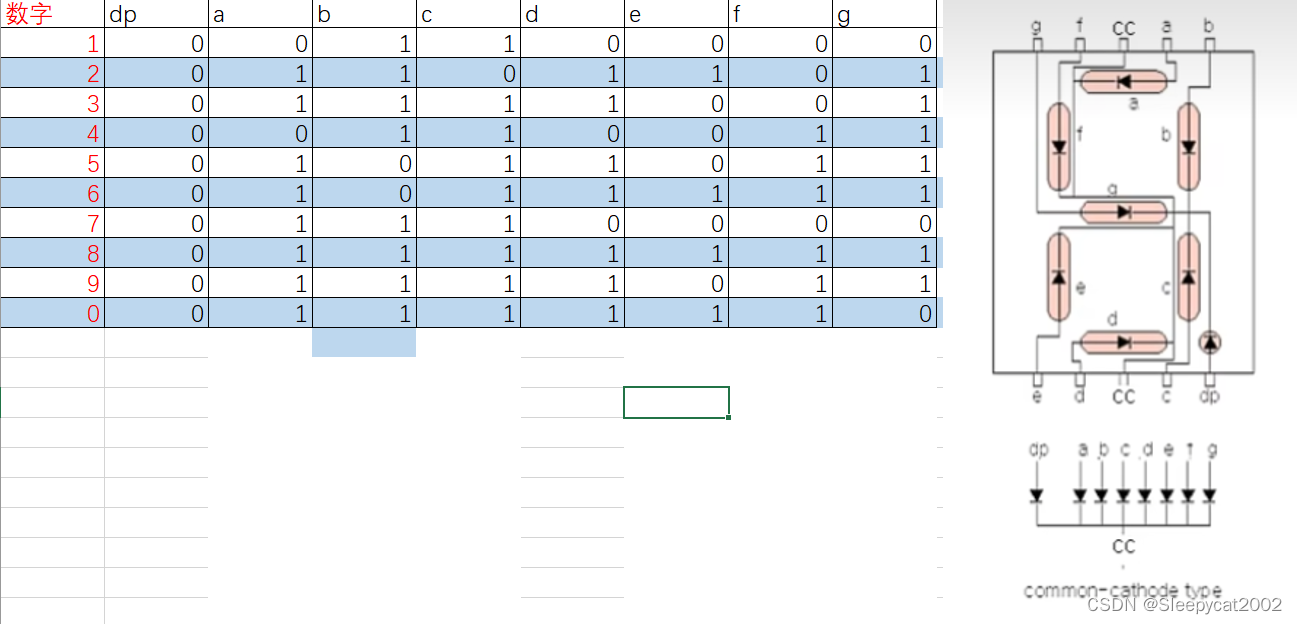

首先，要确定0·9各个数字所对应的二极管0/1状态.

仿真在此

https://wokwi.com/projects/381015844316145665

然后是我赘余不堪的代码，本来试着用循环来写的，但是不太熟全是bug，得，头疼，今天先不写了，就这样吧xD（忽视掉下面的注释）


void setup()//1~9数字顺序的实现
{
  pinMode(2, OUTPUT);//设置为输出模式
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);


}
int delayTime = 1000;
void loop()
{
	//数字1亮00110000
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, LOW);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, LOW);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, LOW);//g，7 , 1
	delay(delayTime);
	//数字1灭
	set0(delayTime);//全归0


	//数字2亮01101101
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, LOW);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, HIGH);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字2灭
	set0(delayTime);

	//数字3 abcdg亮
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
		//其实这里就可以用011110010这串数组来表示数字“3”
	//数字3灭

	set0(delayTime);

	//数字4亮00110011
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, LOW);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, LOW);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字4灭
	set0(delayTime);

	//数字5亮01011011
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, LOW);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字5灭
	set0(delayTime);

	//数字6亮01011111
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, LOW);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, HIGH);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字6灭
	set0(delayTime);

	//数字7亮01110000
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, LOW);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, LOW);//g，7 , 1
	delay(delayTime);
	//数字7灭
	set0(delayTime);

	//数字8亮01111111
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, HIGH);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字8灭
	set0(delayTime);

		//数字9亮01111011
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
	//数字9灭
	set0(delayTime);

		//数字0亮
	digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, HIGH);//e，5 , 0
	digitalWrite(8, HIGH);//f，6 , 0
	digitalWrite(9, LOW);//g，7 , 1
	delay(delayTime);
	//数字0灭
	digitalWrite(2, LOW);
	digitalWrite(3, LOW);
	digitalWrite(4, LOW);
	digitalWrite(5, LOW);
	digitalWrite(6, LOW);
	digitalWrite(7, LOW);
	digitalWrite(8, LOW);
	digitalWrite(9, LOW);
  delay(delayTime);
}

void set0(int Time)//全部电平归0
{
	digitalWrite(2, LOW);
	digitalWrite(3, LOW);
	digitalWrite(4, LOW);
	digitalWrite(5, LOW);
	digitalWrite(6, LOW);
	digitalWrite(7, LOW);
	digitalWrite(8, LOW);
	digitalWrite(9, LOW);
  delay(Time);
}

===============================日期分割线=================================

11.11

用循环和判断精简了一下10日的代码

仿真链接在此

https://wokwi.com/projects/381067050542314497

void setup()
{
  pinMode(2, OUTPUT);//设置为输出模式
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);


}
int num1[8] = {0,0,1,1,0,0,0,0};
int num2[8] = {0,1,1,0,1,1,0,1};
int num3[8] = {0,1,1,1,1,0,0,1};
int num4[8] = {0,0,1,1,0,0,1,1};
int num5[8] = {0,1,0,1,1,0,1,1};
int num6[8] = {0,1,0,1,1,1,1,1};
int num7[8] = {0,1,1,1,0,0,0,0};
int num8[8] = {0,1,1,1,1,1,1,1};
int num9[8] = {0,1,1,1,1,0,1,1};
int num0[8] = {0,1,1,1,1,1,1,0};//dp,a,b,c,d,e,f,g
//各个数字的编码
int delayTime = 1000;

void loop()
{

	//数字1亮00110000
	int length = sizeof(num1)/sizeof(num1[0]);
	set1(num1,length,delayTime);
	//数字1灭
	set0(delayTime);//全归0


	//数字2亮01101101
	length = sizeof(num2)/sizeof(num2[0]);
	set1(num2,length,delayTime);
	//数字2灭
	set0(delayTime);

	//数字3 abcdg亮
	length = sizeof(num3)/sizeof(num3[0]);
	set1(num3,length,delayTime);
	/*digitalWrite(2, LOW);//dp,a接在0引脚，状态是0
	digitalWrite(3, HIGH);//a，1 ，1
	digitalWrite(4, HIGH);//b，2 , 1
	digitalWrite(5, HIGH);//c，3 , 1
	digitalWrite(6, HIGH);//d，4 , 1
	digitalWrite(7, LOW);//e，5 , 0
	digitalWrite(8, LOW);//f，6 , 0
	digitalWrite(9, HIGH);//g，7 , 1
	delay(delayTime);
		//其实这里就可以用011110010这串数组来表示数字“3”
	//数字3灭
	digitalWrite(2, LOW);
	digitalWrite(3, LOW);
	digitalWrite(4, LOW);
	digitalWrite(5, LOW);
	digitalWrite(6, LOW);
	digitalWrite(7, LOW);
	digitalWrite(8, LOW);
	digitalWrite(9, LOW);
  delay(delayTime);
	*/
	set0(delayTime);

	//数字4亮00110011
	length = sizeof(num4)/sizeof(num4[0]);
	set1(num4,length,delayTime);
	//数字4灭
	set0(delayTime);

	//数字5亮01011011
	length = sizeof(num5)/sizeof(num5[0]);
	set1(num5,length,delayTime);
	//数字5灭
	set0(delayTime);

	//数字6亮01011111
	length = sizeof(num6)/sizeof(num6[0]);
	set1(num6,length,delayTime);
	//数字6灭
	set0(delayTime);

	//数字7亮01110000
	length = sizeof(num7)/sizeof(num7[0]);
	set1(num7,length,delayTime);
	//数字7灭
	set0(delayTime);

	//数字8亮01111111
	length = sizeof(num8)/sizeof(num8[0]);
	set1(num8,length,delayTime);
	//数字8灭
	set0(delayTime);

		//数字9亮01111011
	length = sizeof(num9)/sizeof(num9[0]);
	set1(num9,length,delayTime);
	//数字9灭
	set0(delayTime);

		//数字0亮
	length = sizeof(num0)/sizeof(num0[0]);
	set1(num0,length,delayTime);
	//数字0灭
	set0(delayTime);
}

void set0(int Time)//全部电平归0
{
	digitalWrite(2, LOW);
	digitalWrite(3, LOW);
	digitalWrite(4, LOW);
	digitalWrite(5, LOW);
	digitalWrite(6, LOW);
	digitalWrite(7, LOW);
	digitalWrite(8, LOW);
	digitalWrite(9, LOW);
  delay(Time);
}


void set1(int num[] , int length , int Time)//设置相应的电平以显示数字
{
	int i = 0; //i是数组索引
	while( i <= 7)//该数组一共包含8个元素
	{
		int pincode = i + 2 ;//pincode是引脚号，这里索引是0，对应二极管是dp，引脚号是2
		int Vcode = num[i]; //获取电平信息Vcode
		if( Vcode == 1)//判断电平信息是0还是1
		{
			digitalWrite(pincode , HIGH);
		}
		else
		{
			digitalWrite(pincode , LOW);
		}
		i++;//进行下一个索引的判定
	}
	delay(Time);//保持时间
}

STM32F4驱动最简单四位共阴极数码管
pdssc的博客
04-07 2031
void Dispaly_Number_4( u8 n1, u8 n2, u8 n3,u8 n4, u16 t ) //n1--显示第一位数字 num --第几位显示。程序在正点原子STM32F4核心板测试成功。
4位七段数数码管显示
07-28
仪器设备：逻辑设计与FPGA实验仪一套、装有ISE的PC机一台 内容：按键增加、去抖动
数码管段码表
dlz0836的博客
02-25 2077
数码管（七段显示器）是一种常用的显示设备，用于显示数字、字母或一些符号。它由 7 个独立的 LED 显示段组成，每个段可以独立点亮或熄灭，从而显示不同的数字或字符。下面是一个常见的七段数码管段码表，通常每个数字由 7 个段（标记为 A、B、C、D、E、F、G）组成，采用 0 或 1 来表示段的点亮状态。1表示该段点亮，0表示该段熄灭。
4位7段数码管从0到F显示
10-19
4位7段数码管从0到F显示 4位7段数码管从0到F显示
Arduino—四位七段码显示
Luo_LA的博客
07-12 1万+
0.要求: - 从-9升序显示到-1，间隔为1； - 然后显示- 0.9,- 0.8......- 0.1; - 然后显示0，1，2，... ，20； - 要求遇到质数时闪烁3次。 1.实验材料 Uno R3开发板 配套USB数据线 面包板及配套连接线 四位共阳极数码管 4个220Ω限流电阻 四位数码管引脚分布如下图所示，其中1，2，3，4表示对应位数码管的公共极。 2.实验步骤 1.按照下图进行接线： 2.新建sketch，拷贝如下代码替换自动生成的代码并进行保存。 SevSeg数码管驱动库的安
四位七段数码管引脚图
11-21
数码管在现在的自动控制中的显示应用极为广泛，由于使用时间的问题会导致缺画的现象发生，为了便于大家更好找到合适的数码管进行更换，特给大家详细介绍
Arduino四位七段数码管利用余晖效应的动态显示
m0_69418908的博客
10-23 2097
在编程四位七段数码管的程序时，常常遇到不同数码管不可以显示不同数字的情况。比如要输出-9，要么-和9先后出现，要么两个管子都显示-或者9。 为了解决这样的问题，常利用余晖效应，在输出数字后加一个极短的delay时间，利用视觉暂留效应使之看起来像是同步显示的。 但是如果想让数码管动态显示起来，例如从-9倒数到-1，这个极短的delay时长会让数字闪动过快，达不到理想的结果。 此时，可以在delay外面套多个for循环，通过for循环的数量来调控每个数字的显示时长。 例子 从-9倒数到-1。（节选与问
实验四 七段数码管显示实验报告.pdf
07-09
在实验四——七段数码管显示实验中，学生们将深入探究这一技术，通过实际操作，理解并掌握七段数码管显示数字的原理。 ### 实验目的与概述 本次实验的核心目的是让学生们掌握七段数码管显示数字的原理，并通过实践...
4-《LED数码管显示数字温度计》.zip
05-28
标题中的“4-《LED数码管显示数字温度计》.zip”表明这是一个关于利用LED数码管显示数字温度计的项目，通常与微机原理、单片机接口技术和课程设计相关。这种类型的项目会涉及到硬件电路设计、软件编程以及温度传感器...
LED数码管的静动态显示设计
01-20
首先，当涉及到多个LED数码管的驱动，尤其是在需要显示多位数字或字符串的情况下，单个数码管往往不能满足需求。例如，4个并列的LED数码管能显示-999到9999的数值或4个字符组成的字符串，极大地增加了信息的展示能力...
LED-display.rar_四位 LED 显示_四位数码管_数码管动态显示
09-24
- 四位LED数码管是由四个独立的七段数码管组成，每个数码管可以显示0到9的数字，以及一些特定字符，通过组合这四个数码管，可以显示0000到9999的数值或者组合字符。 2. **数码管显示原理**： - 每个七段数码管由...
四位数码管显示程序
08-02
基于51单片机，用C语言编程，四位数码管显示秒表，使用P1和P0口
4位7段数码管循环显示
05-23
基于51单片机的7段数码管显示，4位共阴的，里面介绍了它的引脚和动态显示方法
关于4位7段LED显示器原理
01-19
通常使用的4位LED显示器如图所示，其内部由多只发光二极管构成，按连接方式不同可分为共阳极与共阴极两种。在显示驱动方式中，采用 动态扫描技术。当扫描到n1～n4公共端时，LED驱动器分别对应输出a～dp显示段，LED就能正常显示。在向定制LED显示驱动器芯片中，LPC系列 中的P87LPC762单片机芯片具有较好的端口设置能力与较强的内部功能，可以通过编程来设置其引脚功能9使其作为LED显示器的驱动芯片。 　　图 4位LED显示器　　看来我真是Out了居然不知道有4位7段的LED显示器，前几天才从一个朋在以那里得知有这东西，还得这LED显示器的一些原理和方法，特此分享一下！  :
032、四位数字频率计数码管显示.7z
02-08
"032、四位数字频率计数码管显示.7z" 这个标题表明我们讨论的是一个与电子技术相关的项目，具体来说是一个可以显示四位数字的频率计。032可能是项目编号或者序列号，而".7z"是文件压缩格式，意味着这个资源是一个被7...
Vivado 实现4个7位数码管显示数字
I_YUKI_的博客
11-10 5872
Vivado 实现4个7位数码管显示数字
4位7段共阴数码管动态显示的verilog代码
rbin_yao的博客
06-22 1万+
4位7段共阴数码管动态显示的verilog代码 sn_data为输入的显示数值 clk接100MHz时钟 s为数码管位选信号，高电平有效 seg为7段共阴极数码管输出 `timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2020/06/22 15:45:38 /
VERILOG实现四位七段数码管显示
热门推荐
lyqdy的博客
03-02 5万+
// //filename: dyp.v //author: lyq //Date: 2016.3.2 9:36 // //Lattice XP2-17 DEMO BOARD //4位七段带小数点数码管显示控制模块 // //clk: 50M //d1~d4, d[7]-dp, d[6:0]-ASCII or digit //sel[3:0]: 位选 //seg[7:0]: 段码 a~g, dp
【Arduino】8位LED数码管(3461BS)
握固
10-14 1万+
淘宝买了一块3461BS的8位LED数码管，宝贝一到就迫不急待的想试试，结果一看文档，好家伙没有Arduino的测试程序。莫急~莫急~反正是串口操作，大不了瞎蒙呗！ 以下两点是瞎蒙过程中比较有趣的两点： 1、需要了解什么是“上升沿”、“下降沿”，否则看参考代码（文档只提供51单片机的DEMO）会觉得很迷糊 2、如何显示小数点？这个文档中提都没提到，经研究发现每个字符（如0用0xC0表
七段数码管显示数字verilog
最新发布
03-13
### 七段数码管显示数字的Verilog实现 为了实现在FPGA上通过七段数码管显示数字的功能，通常会涉及到将输入的数据（通常是BCD编码）转换成适合驱动数码管的形式。具体来说，这涉及到了解七段数码管的工作机制以及如何编写相应的Verilog代码。 #### 解析七段数码管工作原理 七段数码管由七个发光二极管构成，分别标记为a至g，用于表示不同形状的部分。当这些部分按照特定模式点亮时，就可以形成从0到9的各种阿拉伯数字以及其他一些简单字符[^1]。 对于每一个待显示的数值，都需要计算出哪些段应该被激活才能正确呈现该值。这种映射关系可以通过查阅资料获得标准表格，并据此构建逻辑电路完成自动化的信号处理流程。 #### 使用Verilog设计编码转换电路 在实际编程过程中，可以创建一个模块专门负责把接收到的8421 BCD编码转变为能够直接作用于各段LED的状态位序列。下面给出了一段简单的Verilog程序片段作为示范： ```verilog module bcd_to_7seg( input wire [3:0]bcd, // 输入4位BCD码 output reg [6:0]segments // 输出给定BCD对应得7段显示码 ); always @(bcd) begin case(bcd) 4'b0000 : segments = 7'b1000000; // '0' 4'b0001 : segments = 7'b1111001; // '1' 4'b0010 : segments = 7'b0100100; // '2' 4'b0011 : segments = 7'b0110000; // '3' 4'b0100 : segments = 7'b0011001; // '4' 4'b0101 : segments = 7'b0010010; // '5' 4'b0110 : segments = 7'b0000010; // '6' 4'b0111 : segments = 7'b1111000; // '7' 4'b1000 : segments = 7'b0000000; // '8' 4'b1001 : segments = 7'b0010000; // '9' default : segments = 7'bx; endcase end endmodule ``` 上述代码定义了一个名为`bcd_to_7seg`的实体，它接收四位宽的BCD格式数据并输出相应宽度的二进制字符串去控制七段显示器中的各个元件亮度状态[^2]。 #### 多个数码管的同时显示方案 考虑到单片FPGA可能连接多只独立工作的数码管设备，在此情况下可采取动态扫描方式减少所需IO口数量。即让所有共阳/阴极相连而各自保留单独的选择线；之后轮流快速切换每一片选通信号并向公共端发送目标图案直至一轮结束再重复循环操作，给人眼造成稳定视觉效果的印象[^3]。 另外一种优化策略是引入三八译码器配合多位数码管阵列使用，这样不仅节省了宝贵的I/O资源而且简化了整体架构的设计复杂度[^4]。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
