CANoe发送LIN报文

一、新建Configuration文件，并加载LDF文件

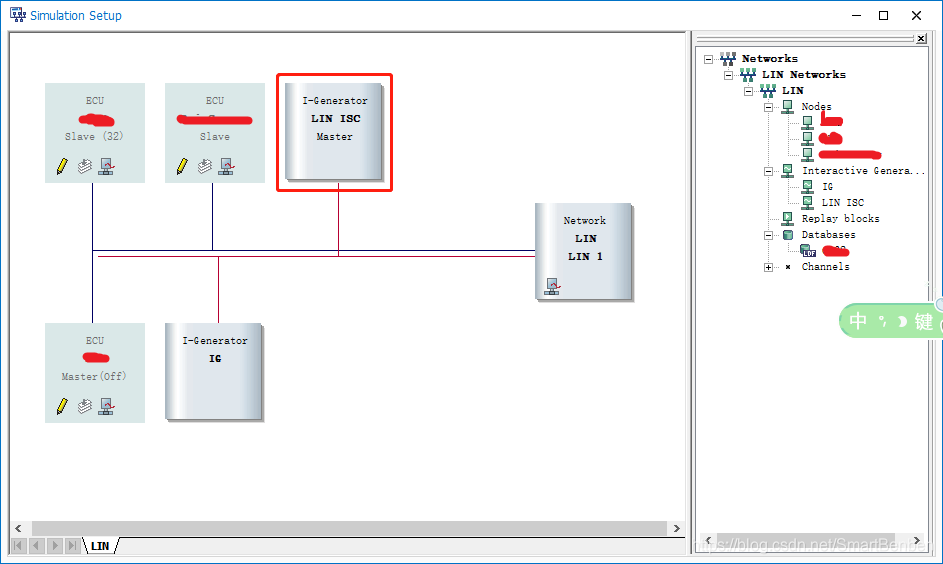

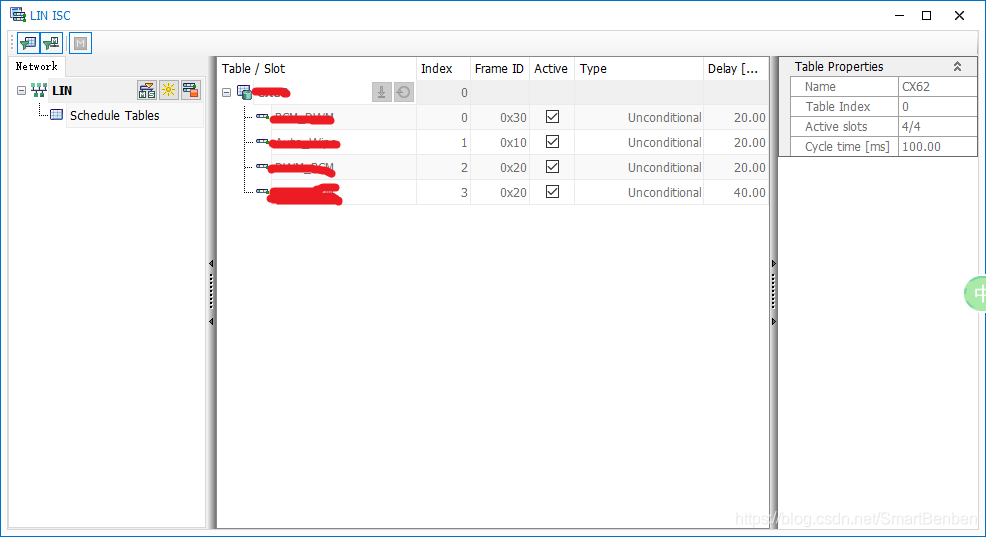

1、双击ISC模块，弹出LIN ISC窗口。

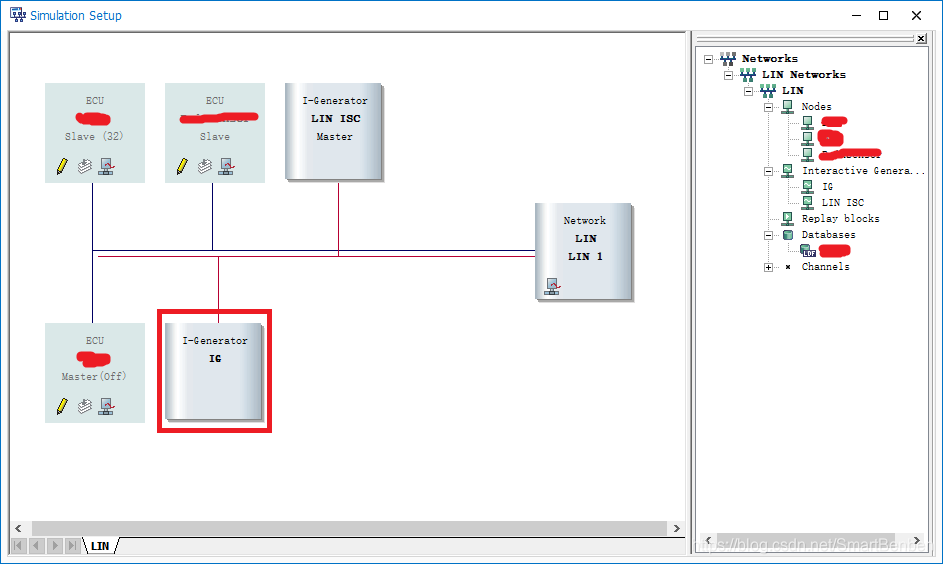

2、双击IG模块，弹出IG窗口，鼠标放置在IG窗口白色上边缘，右击并分别选择MID Window和move to→trace，将IG窗口固定到Trace窗口

3、CANoe发送LIN报文，遵循LIN报文结构，分为报头和应答。
ISC窗口中激活的报文，将由CANoe模拟主节点，依据调度表，自动发送报头。对于车窗天窗模块（从节点），接受到报头后即作出应答，反馈自身当前状态；对于主节点，需再增加Response的报文，对报头作出应答，给车窗天窗发送动作指令。
4、增加Response的报文再IG窗口中进行。

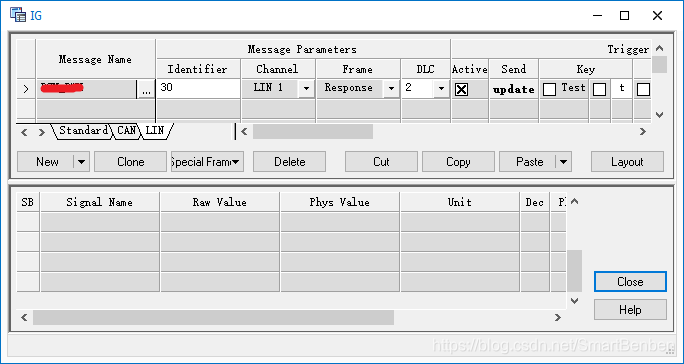

4.1双击IG窗口Message Name下的空行→选择报文→点击OK

4.2设置触发方式、数据场内容

4.3应用
4.3.1发送自由报文
如果想发送调度表中没有的报文，在IG模块中添加相同ID的两条报文，一条选择Header，另一条选择Response。
4.3.2发送3C休眠报文
调度表中不包含3C，因此不能在ISC中激活并自动发送报头，需在IG模块中添加两条ID为3C的报文，一个Header，另一个Response，按键触发。触发一帧3C休眠报文后，CANoe将停止发送报头，ISC模块左侧栏小太阳变为小月亮。点击小月亮，即可再次发送报头

以上为经验之谈，理解不一定正确，专有名词用得也比一定对，将就着看吧
