Proteus C51仿真学习板2——数码管

数码管，顾名思义就是用于显示数字的，无论是小型的闹钟、门牌指示等，还是大型的红绿灯、显示屏等，都是由最基础的LED拼凑而成。

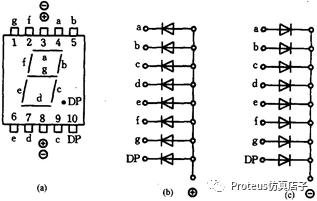

数码管分为共阳极（+极接一起图b）和共阴极（-极接一起图c），将8个LED按照一定字符形状摆放即可显示不同数字。

单个数码管使用如上图，可发现要想显示数字0，那么abcdef亮，g和dp灭，如果是共阳极，那么abcdefg=0，对应的LED亮，编码后位dpgfedcba =11000000’b=0xC0，相反如果是共阴极，那么abcdefg=1，与共阳极相反，编码后段码位：0x3F，可以反向2者是取反的，即0x3F+0xC0=0xFF （或0x3F = ~ 0xC0）。

当2个数码管并排如上图，可发现有5和10引脚作为共阴极公共引脚，例如3 号引脚=1，如果P5=0,P10=1，那么第一个数码管的A灭，第二数码管的A亮；如果如果P5=0,P10=0，那么2个数码管的A都亮。这样就可以想亮哪个LED就亮哪个LED。

显示0-9那么就需要对数码管进行编码，共阴极和共阳极编码是相反的。

0——00111111——0x3F

1——00000110——0x06

2——01011011——0x5B

3——01001111——0x4F

4——01100110——0x66

5——01101101——0x6D

6——01111101——0x7D

7——00000111——0x07

8——01111111——0x7F

9——01101111——0x6F

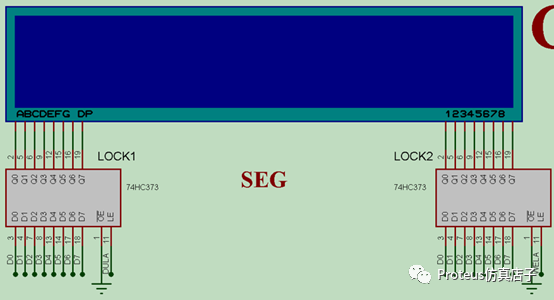

74HC373驱动芯片的使用详情请见LED点灯部分。

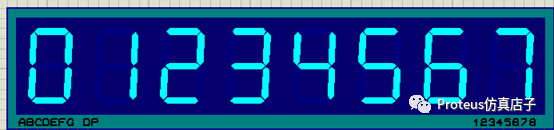

那么8位数码管是如何显示的呢？

 肉眼看到的是0-7是“静止”显示的，但实际上是一个个扫描动态显示的，当刷新频率较高时，就相当于是“静止”的。人眼能看到的动态刷新是50Hz，如灯泡的频率就是220V/50Hz。
那么8位数码管“静止”显示就需要至少400Hz。例程中是直接放在主函数中一直循环，而时钟是11.0592MHz，算上程序执行的延时，显示8位数码管绰绰有余。

 肉眼看到的是0-7是“静止”显示的，但实际上是一个个扫描动态显示的，当刷新频率较高时，就相当于是“静止”的。当动态刷新>=50Hz时，人眼就会看到显示是“静态的”，如灯泡的频率就是220V/50Hz。

那么8位数码管“静止”显示就需要至少400Hz。例程中是直接放在主函数中一直循环，而时钟是11.0592MHz，算上程序执行的延时，显示8位数码管绰绰有余。

还有一个问题：残影。当数码管扫描时，如果扫描过快，上一次显示还没有结束，下一次显示就到来，那么会看到数码管上有多余的残影。因此在编程中会加上消影的小段程序。

程序解读：
首先位选，显示哪一个数码管；
然后段选，选择显示的数字；
最后进行消隐，并循环8次进行。

#include <main.h>
​
void main(void)
{
  static uint8_t i = 0;
  SEG.Init();          //SEG初始化
​
  while(1)
  {
    for(i = 0;i < 8;i++)  //动态显示0-7
    {
      SEG.Display(i,i);
    }
  }
}

例程详情请见：C51 Proteus仿真板TB链接

https://item.taobao.com/item.htm?ft=t&id=659157293088
