AMBA 5 CHI 协议节点实例和读数据的来源

1. CHI协议节点实例

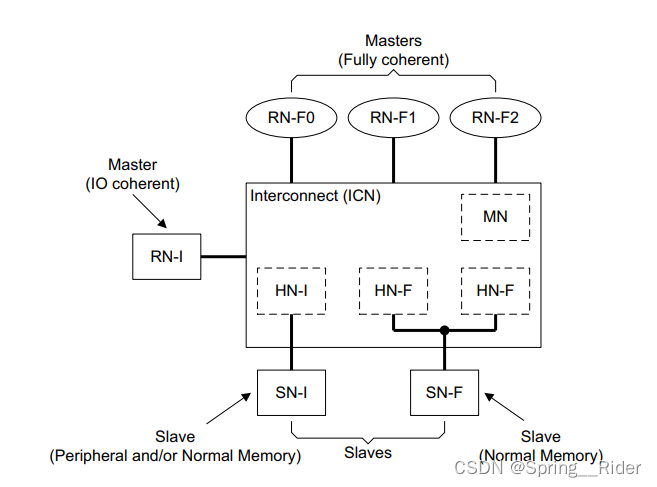

如上图所示，RN-F、RN-I、HN-F、SN-F、HN-I、SN-I通过内部互联总线连接起来。这里的ICN可以是CMN-700。其中SN-F和SN-I是连接主存，RN-F和HN-F内部都有cache。

2. CHI读数据的可能来源

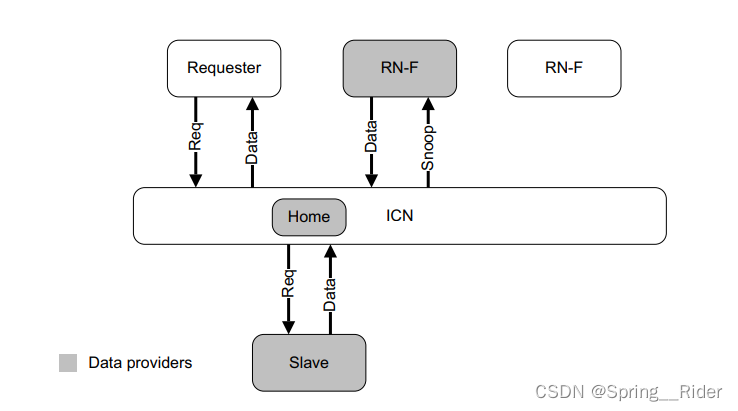

如上图所示，CHI协议中可能的读数据来源包括了RN-F、HN-F 以及 SN-F 这3个device。

SN-F到RN-F的数据除了通过HN-F转发以外，也可以不经过HN-F直接从SN-F返回数据到RN-F。
