CHI协议层——CHI(2)

对于一个完整的CHI网络，离不开以下三个部分：RN、ICN、SN

其中，ICN（Interconnect）包括HN和MN

RN（Request Node）: 产生协议transaction给互连，包含读和写。

SN（Slave Node）:  用于接收来自HN的请求，完成相应的操作并返回一个响应。

HN (Home Node) : 用于接收来自RN的协议transaction，完成相应的一致性操作并返回一个响应。

MN（Misc/Miscellaneous Node）： 用于接收来自RN的DVM操作，完成相应的操作并返回一个响应。

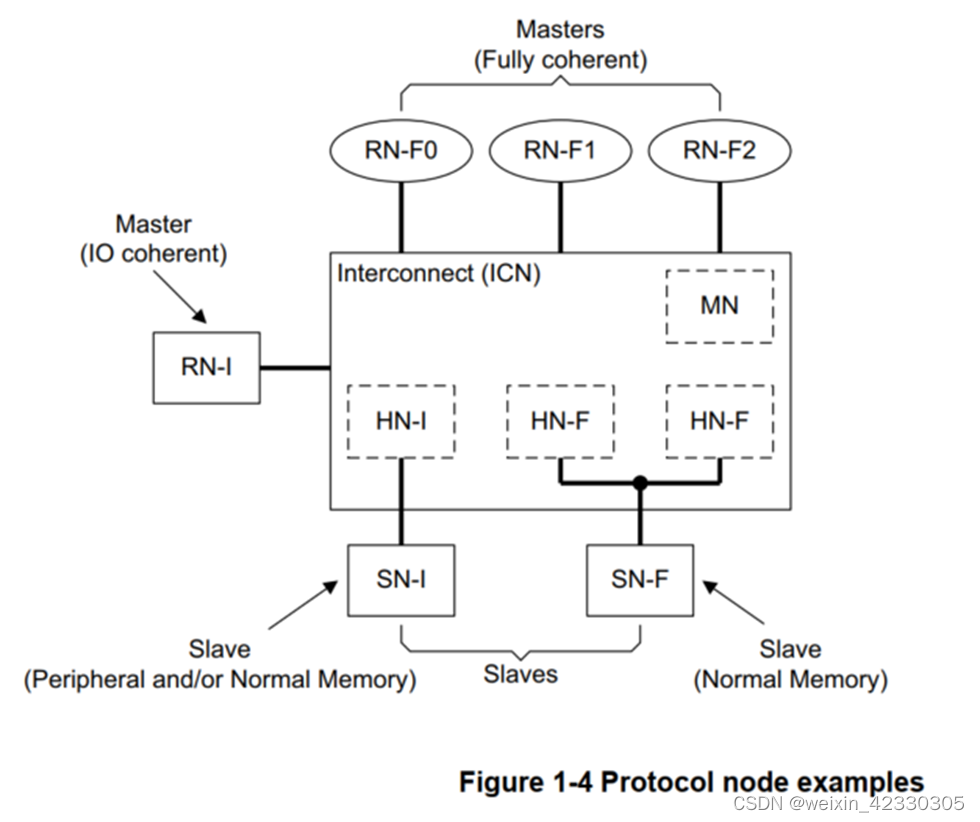

它们又有多种子类型

对于RN

RN-F（Fully coherent Request Node，全一致性请求节点）:

1、包含硬件一致性cache；

2、允许产生所有协议定义的transactions；

3、支持所有的snoop transactions。

RN-D（IO coherent Request Node with DVM support，支持DVM的IO一致性请求节点）：

1、不包含硬件一致性cache；

2、可以接收DVM操作；

3、可以产生协议定义的部分transactions。

RN-I（IO coherent Request Node，IO一致性请求节点）：

1、不包含硬件一致性cache；

2、不能接受DVM操作；

3、可以产生协议定义的部分transactions；

4、不要求具有snoop功能。

对于HN

HN-F ( Fully coherent Home Node，全一致性主节点) ：

1、用于接收除了DVM操作所有的请求操作

2、包括一个PoC（Point of Coherence）点，通过监听RN-Fs，管理各Master一致性，完成所有的snoop响应后，发送一个响应给发出请求的RN；

3、最好是一个PoS（Point of Serialization）点，用于管理多个memory请求的顺序。可能包含目录或监听过滤，以此来减少冗余的snoop请求。

HN-I ( Non-coherent Home Node，非一致性主节点 ) ：

1、处理有限的一部分协议定义的Request：

2、不包含PoC点，也不具备处理snoop请求；

3、最好是一个PoS点，管理访问IO 子系统的请求顺序。

对于SN

SN-F ：

1、用于normal memory的从节点，

2、可以处理Non-snoop读写请求、atomic请求、CMO（Cache Maintenance Operation）请求

SN-I ：

1、用于peripheral或normal memory的从节点，

2、可以处理Non-snoop读写、atomic操作、CMO请求。

其中，normal memory是指内存，peripheral是指外设。对于CHI来说，normal memory是可以做一致性维护的，外设处于一致性范围之外。

由上篇我们知道，CHI分为3个层次：协议层、网络层、链接层

对于协议层，协议节点之间的通讯基于channel

以TX字母为前缀的通道用于发送消息，以RX字母为前缀的通道用于接收消息

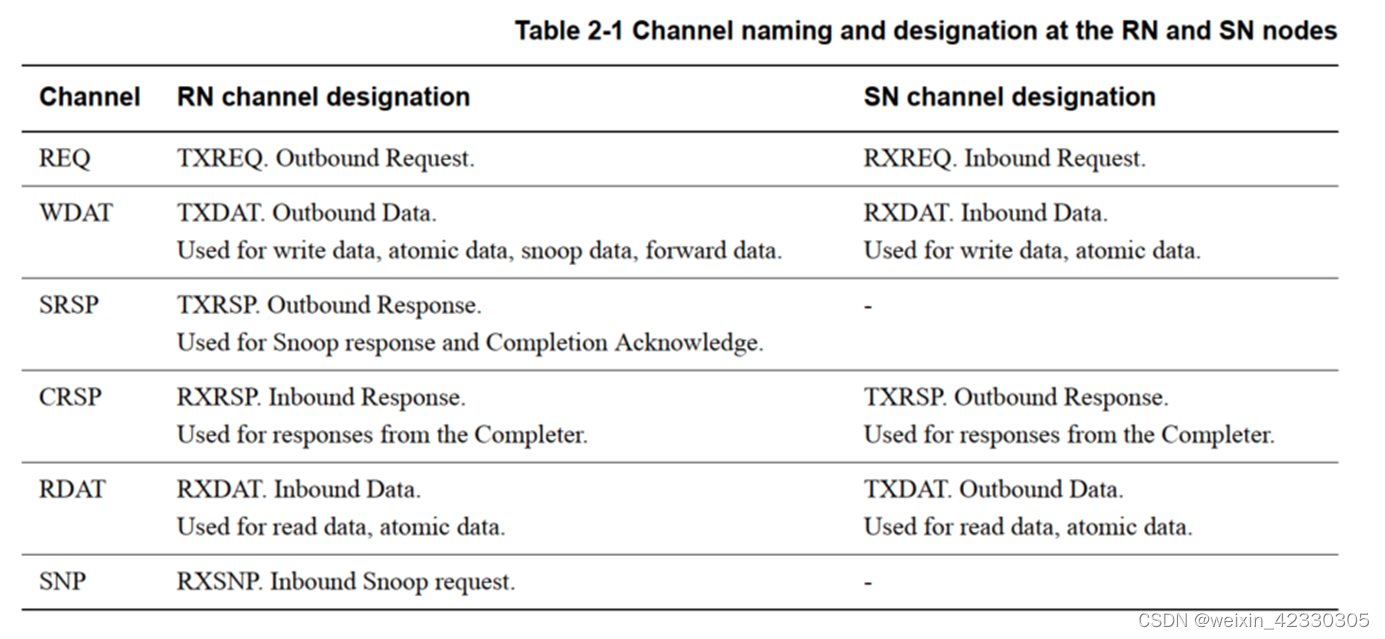

上图中我们可以看出，channel 分为4类

request：REQ

response ： SRSP、CRSP

snoop ：SNP

data ： WDAT、RDAT

由上篇我们得知，传输类型有以下几种：Read、write、dataless、Combined Write 、Atomic 、Other、Snoop

下一篇我们来讲一下Read
