7段数码管

数码管引脚

数码管引脚

一位数码管引脚图：

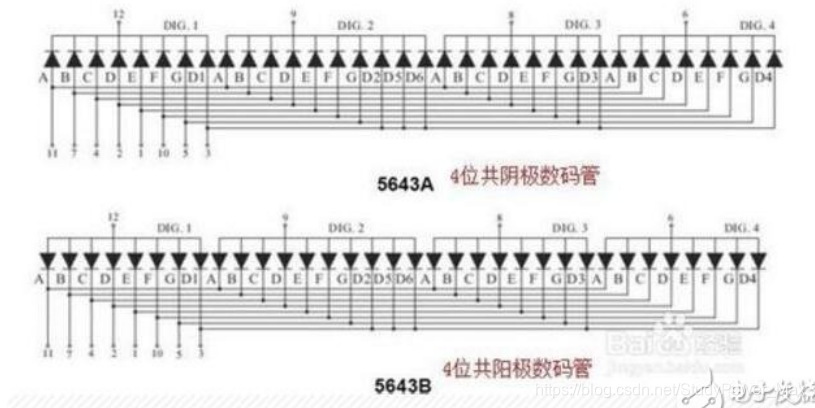

四位数码管引脚图：
在这里插入图片描述

1. 共阴级数码管编码：

uchar code duanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,
                       0x6d,0x7d,0x07,0x7f,0x6f,
                       0x77,0x7c,0x39,0x5e,0x79,0x71};

2. 共阳级数码管编码：

uchar code duanxuan[]={0xc0,0xf9,0xa4,0xb0,0x99,
                       0x92,0x82,0xf8,0x80,0x90,
                       0x88,0x83,0xc6,0xa1,0x86,0x8e};
