数字电位器

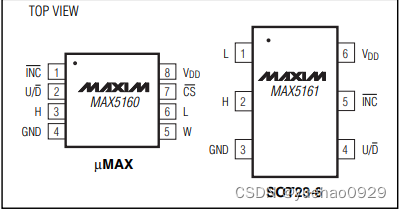

MAX5160

https://item.szlcsc.com/501338.html
♦ 32 挡位
♦ 50kΩ, 100kΩ, and 200kΩ 阻值可选

在这里插入图片描述

在这里插入图片描述

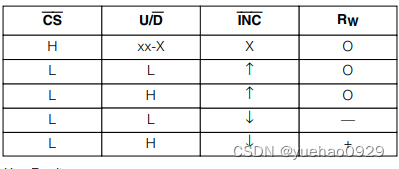

一线式控制：
在这里插入图片描述

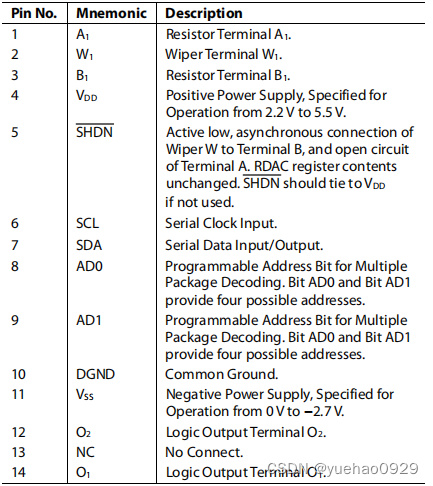

AD5241

256 positions
10 kΩ, 100 kΩ, 1 MΩ
I2C控制

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

S = start condition
P = stop condition
A = acknowledge
X = don’t care
AD1, AD0 = 地址
R/W = Read high and  Write  low.
A/B =  0 for RDAC1 and 1 for RDAC2. （AD5241选择0
）
RS = 逻辑高  为复位雨刷  使用选择0
SD = 逻辑高为关机.选择0
O1, O2 = 01逻辑低电平 为关机信号，选择1
D7, D6, D5, D4, D3, D2, D1, D0 = 指令数据
