目 录
摘 要
本文通过瑞利信道仿真，分析了信号在多径传播环境中的传输特性以及噪声对信号的影响。结果表明，瑞利信道引起的随机衰落会导致信号幅度和相位发生明显变化，而噪声进一步加剧了信号失真。通过信号恢复策略（如分集技术、均衡算法等），可有效提高系统的鲁棒性和信号传输质量。结合仿真结果，本文探讨了其在学习和生活中的启示：接受不确定性，专注核心目标，多样化学习方法，持续优化设计，并在压力中保持信念。信道特性分析不仅有助于通信系统的设计，也为个人成长提供了有价值的思维借鉴。
说 明
Okumura-Hata传播模型是一种经典的无线电波传播模型，广泛用于蜂窝移动通信系统的路径损耗估算。它基于实际测量数据，适用于城市、郊区和农村地区的各种地理环境。该模型是Okumura模型的改进版本，由日本工程师Okumura最初提出，后由Hata进一步简化和数学化，便于在实际工程中使用。
Okumura-Hata模型是基于大量实测数据建立的经验模型，由Okumura首先提出，后由Hata通过拟合这些数据，提出了更简单的数学表达形式。这个模型的特点是，它以准平坦地形大城市地区的场强中值路径损耗作为基准，对不同的传播环境和地形条件等因素用校正因子加以修正。
该模型的适用频段为150 MHz到1500 MHz，这个频率范围覆盖了VHF和UHF频段，使其在无线通信领域得到了广泛的应用。在适用距离方面，Okumura-Hata模型适用于1 km到35 km的链路距离，这使得它不仅适用于城市环境，也能够适应郊区和某些开阔地带的传播特性。
对于基站天线高度，Okumura-Hata模型适用于30 m到200 m之间的高度范围。这个范围内的基站天线高度覆盖了大多数城市中的实际情况。而对于移动台天线高度，模型适用于1 m到10 m之间，这考虑到了车辆、行人等移动通信设备的不同高度。
Okumura-Hata模型因其广泛的适用性和基于实测数据的准确性，在无线通信网络规划、信号强度预测和覆盖范围分析等方面发挥着重要作用。模型的这些参数设定，使其能够较好地适应多种环境和条件下的无线传播特性，为无线通信系统的设计和优化提供了有力的理论支持。
2.模型应用：
Okumura模型，也称为Okumura-Hata模型，是一种在无线通信领域广泛使用的经验模型，主要用于预测和计算无线电波的传播损耗。以下是Okumura模型的主要应用环境：
城市环境：Okumura模型最初是基于对日本东京等城市无线信号传播特性的测量数据得到的，因此特别适用于城市环境的传播预测。城市环境中建筑物的密集程度、高度以及街道布局对无线信号传播有显著影响，Okumura模型能够根据这些因素进行调整，得到较为准确的路径损耗计算值。
郊区环境：相对于城市环境，郊区建筑物密度较低，信号传播受地形影响较小。Okumura模型对此环境下的信号衰减也有相应的计算公式。
开阔地区：在开阔地区，信号衰减计算较为简单，主要受天线高度和信号频率的影响。Okumura模型可以适用于这种环境，提供信号衰减的预测。
不同地形和环境：Okumura模型还可以通过引入不同的校正因子，适用于山区、海洋或湖泊地区，甚至是考虑道路坡度对路径损耗的影响。
频率范围：Okumura-Hata模型适用于150MHz至1500MHz的工作频率范围，这个范围后来扩展到100MHz至3000MHz。
天线高度和距离：模型适用于基站天线高度在30至200米之间，移动台天线高度在1至10米之间，通信距离在1至35公里之间。
宏蜂窝系统：Okumura-Hata模型适用于小区半径大于1公里的宏蜂窝系统。
Okumura模型是一个多功能的传播预测工具，能够适应多种不同的环境和条件，为无线通信网络规划和信号覆盖分析提供了重要的参考。
3.模型的优缺点
Okumura-Hata模型，作为一种广泛使用的经验模型，在无线通信领域尤其是城市环境传播模型中扮演着重要角色。这个模型根据实测数据建立，提供了较为齐全的数据，适用于VHF和UHF频段。模型的应用频率范围在150MHz至1500MHz之间，适用于小区半径大于1km的宏蜂窝系统，基站有效天线高度在30至200米之间，移动台有效天线高度在1至10米之间。
该模型的优点包括其广泛的适用性和实用性。Okumura-Hata模型在移动通信网络规划和覆盖预测中具有广泛的实用价值，被国际电联(ITU)推荐用于指导移动通信网络的规划。模型简单，分析方便，适用于无线网络的设计中。此外，模型的数据齐全，能够提供较为准确的路径损耗预测，这对于网络规划和优化至关重要。
然而，Okumura-Hata模型也存在一些局限性。首先，模型基于特定的地理和环境条件得出，主要是针对日本的城市环境，因此在其他地区的适用性可能会有所偏差。其次，模型假设了准平滑地形，而不是不规则地形，这限制了其在复杂地形条件下的准确性。此外，模型主要适用于宏蜂窝环境，对于微蜂窝和室内环境可能不够准确。随着技术的发展，尤其是在高频段如5G网络的应用中，Okumura-Hata模型可能需要进一步的调整和优化以适应新的频段和网络环境。
Okumura-Hata模型因其在城市环境中的实用性和准确性而被广泛采用，但同时也需要考虑到其局限性，并在不同的应用场景中进行适当的调整和优化。
4.改进与扩展
随着通信技术的发展，Okumura-Hata模型作为无线通信领域中一个经典的传播模型，其拓展与改进主要体现在以下几个方面：
机器学习技术的融合：随着机器学习技术的发展，Okumura-Hata模型可以通过机器学习方法进行改进，以适应更复杂的传播环境和更高频段的信号传播特性。例如，通过反向传播神经网络（BPNN）构建路径损耗预测模型，利用卫星图像的RGB通道颜色信息来表征无线通信电波传播路径的环境特征，结合路测点与基站的距离特征构建数据集，迭代训练网络参数，以预测传播路径损耗。
适应5G网络的新特性：5G网络的显著特点是波长下降到了毫米波段，导致收发天线及设备尺寸大大减小，同时毫米波的绕射和穿墙能力差，在传播中的衰减大，趋近于直线传播。因此，5G发射基站的体积和发射功率都有所下降，这要求覆盖区域内的5G基站密度增加。在5G网络基础设施建设的过程中，需要高效网络估算模型，该模型可以预测通信覆盖区域内的无线电传播特性，使得估算小区覆盖范围、小区间网络干扰以及通信速率等指标成为可能。
环境特征的深度挖掘：一个优秀的无线传播模型需要能够适应不同的特征地貌轮廓，如平原、丘陵、山谷等，或者是不同的人造环境，例如开阔地、郊区、市区等。这些环境因素涉及了传播模型中的很多变量，它们对无线信号的传播有着重要影响。因此，性能良好的移动无线传播模型需要能够综合这些环境因素，提供更为准确的传播预测。
模型参数的优化与校正：在实际应用中，运营商需要根据网络特点选择合适的经验模型，并通过实测数据对模型进行校正以拟合当地的真实无线环境。由于5G网络信号传播的复杂性，相关技术的模型校正方法很难实现对路径损耗的准确预测，因此需要不断优化模型参数，以提高预测的准确性。
多模型融合与比较：在模型的改进过程中，可以通过比较不同模型的预测结果，如BPNN和传统信道建模方法，来选择最优的模型。这种多模型融合的方法可以在相同计算资源下提供和传统信道建模方法相差很小的预测结果，同时大大缩短预测所需的时间，说明这些模型对传播路径损耗做出快速预测的能力可以用于无线通信网络系统的优化。
Okumura-Hata模型的拓展与改进是一个不断发展的过程，涉及到机器学习技术的应用、5G网络特性的适应、环境特征的深度挖掘、模型参数的优化校正以及多模型融合与比较等多个方面，以期达到更准确的无线信号传播预测，优化无线通信网络的规划和部署。
一.分析检验：
使用Okumura-Hata传播模型绘制传输损耗随距离变化的曲线，针对频率为900MHz和700MHz的两组情况。
1.代码
hold on
% 参数设置
h_te = 30; % 基站天线高度 (m)
h_re = 1; % 接收天线高度 (m)
d = 1:1:20; % 距离范围 (km)
% 频率为900MHz的情况
f_c = 900; % MHz
L_city = 69.55 + 26.16log10(f_c) - 13.82log10(h_te) - ...
(3.2(log10(11.75h_re))^2 - 4.97) + ...
(44.9 - 6.55log10(h_te))log10(d);
L_suburb = L_city - 2(log10(f_c/28))^2 - 5.4;
L_country = L_city - 4.78(log10(f_c))^2 + 18.33log10(f_c) - 40.98;
plot(d, L_city, 'ko-', d, L_suburb, 'ko--', d, L_country, 'ko:');
% 频率为700MHz的情况
f_c = 700; % MHz
L_city = 69.55 + 26.16log10(f_c) - 13.82log10(h_te) - ...
(3.2(log10(11.75h_re))^2 - 4.97) + ...
(44.9 - 6.55log10(h_te))log10(d);
L_suburb = L_city - 2(log10(f_c/28))^2 - 5.4;
L_country = L_city - 4.78(log10(f_c))^2 + 18.33log10(f_c) - 40.98;
plot(d, L_city, 'kx-', d, L_suburb, 'kx--', d, L_country, 'kx:');
% 添加标题与坐标轴标签
xlabel('基站与接收台的水平距离 d (单位: Km)');
ylabel('传输损耗 L (单位: dB)');
title('传输损耗 L 随距离 d 的变化曲线');
% 添加图例
legend({'城市 (900MHz)', '郊区 (900MHz)', '农村 (900MHz)', ...
'城市 (700MHz)', '郊区 (700MHz)', '农村 (700MHz)'}, ...
'Location', 'northwest');
% 添加文本框标注说明
annotation('textbox', [0.3, 0.75, 0.1, 0.05], 'LineStyle', ':', ...
'String', '城市');
annotation('textbox', [0.3, 0.55, 0.1, 0.05], 'LineStyle', ':', ...
'String', '郊区');
annotation('textbox', [0.3, 0.35, 0.1, 0.05], 'LineStyle', ':', ...
'String', '农村');
hold off2.运行结果
此代码绘制了6条曲线：城市、郊区、农村分别在900MHz和700MHz下的路径损耗变化。图形中包含清晰的图例，横纵坐标和标题，使结果易于解读。

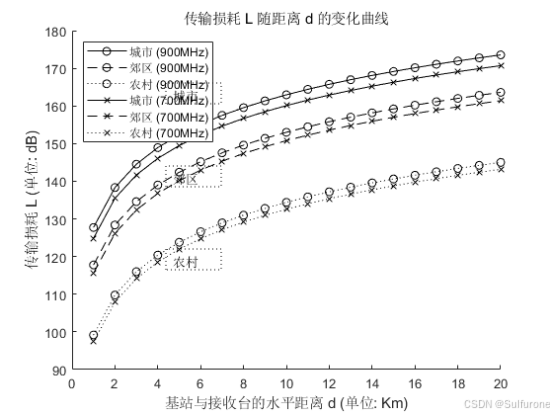

图1.1 传输损耗与距离的关系
上面的代码根据 Okumura-Hata传播模型，绘制了在不同频率（900 MHz 和 700 MHz）和不同环境（城市、郊区、农村）下，传输损耗 LL 随距离 dd 的变化曲线。通过分析这些曲线，可以得出以下结论：
总体趋势：传输损耗随距离的增加而增大：这是无线信号传播的基本特性。距离增加时，信号衰减加剧，导致路径损耗变大。不同频率的传输损耗对比：900 MHz 的传输损耗普遍比 700 MHz 高。这是因为高频信号的衰减一般比低频信号更显著，尤其在长距离传播中。
环境对路径损耗的影响：城市环境：城市中的路径损耗最高，因为建筑物密集、反射多、多径效应强烈。这些素导致信号在传播过程中发生更多的能量损失。郊区环境：郊区的路径损耗比城市低，因郊区建筑较少，信号传播受阻较小。但仍有一定的建筑物和地形障碍影响。农村环境：农村的路径损耗最低，因为信号传播时很少受到建筑物阻挡，传播环境相对自由。
不同频率下的路径损耗：700 MHz 的路径损耗曲线整体低于 900 MHz：这是由于低频信号的穿透能力更强，且在自由空间传播中的能量损失较低。不同频率对环境的敏感性：在较远距离下（如 d>10d > 10 km），900 MHz 和 700 MHz 的损耗差异更加显著。这表明高频信号在远距离传播中更易受到路径损耗影响。
具体观察与验证：通过代码生成的图形，你可以观察以下几点：城市、郊区和农村的曲线坡度不同：城市的曲线最陡，说明损耗增长最快。农村的曲线最平缓，损耗增长最慢。频率对曲线的影响：900 MHz 和 700 MHz 的曲线相互平行，频率越低的曲线越靠下。远距离效果更明显：在短距离（如 d<5d < 5 km），频率和环境的影响较小。在长距离（如 d>10d > 10 km），频率和环境差异的影响更加显著。
低频信号如700 MHz因其传输损耗较低，特别是在农村和郊区环境中，非常适合长距离通信，例如LTE 700 MHz频段。这种低频信号的覆盖范围广，能够提供更好的室外连续覆盖和室内深度覆盖。根据数据，700 MHz的覆盖半径约是2.6GHz的2倍，约是3.5GHz的2.3倍，是4.9GHz的近3倍。此外，700 MHz频段相比5G中高频段具有更强的穿透力和绕射能力，适合大范围网络覆盖，并且FDD相比TDD具有时延低、可增强上行、打造高低频立体网的优点。700 MHz的传播损耗低，绕射能力和室内覆盖力强，可实现普通楼宇的深度覆盖。在光纤难以到达的地区，700 MHz可以充分发挥广覆盖和室内覆盖优势，通过客户前置设备（CPE方式）代替光纤接入，打通偏远地区网络“最后一公里”。
高频信号如900 MHz适合密集城市环境，尽管损耗较大，但高频信号可以提供更高的数据传输速率，适合短距离高密度覆盖，例如GSM 900 MHz频段。900 MHz频段因其较低的频率，相比更高频段有更好的穿透能力和覆盖范围，尤其在城市环境中，能够提供较为稳定的通信连接。900 MHz重耕政策颁布后，联通将拥有更多1GHz以下频率用于5G系统，在频段、带宽和技术方面有一定的优势，有助于联通的5G信号覆盖和网络容量的提升。此外，低频段对于车联网等广域物联网的发展将起到极大的促进作用。
路径损耗模型在基站设计中起到关键作用，为基站规划和频谱选择提供了理论依据。设计基站覆盖范围时，需要综合考虑频率、环境类型和用户密度。例如，700 MHz频段的自由空间损耗比2.6 GHz损耗小11.40 dB，比3.5 GHz损耗小13.98 dB，比4.9 GHz损耗小16.90 dB。这些数据可以帮助运营商在规划网络时做出更合理的决策，以实现成本效益和覆盖效果的最优平衡。通过这些模型，运营商可以预测不同频段在特定环境下的覆盖性能，从而优化基站的位置和数量，确保网络服务的质量和效率。
为了利用瑞利信道模块模拟信号传输并观察波形，可以采用以下步骤，结合 MATLAB 的 Simulink 平台或者直接使用 MATLAB 编程实现：、
生成输入信号（可以是正弦波、随机信号或调制后的信号，如 QPSK、QAM）。信号调制：如果模拟通信系统，可以对信号进行调制（如 PSK、QAM、OFDM）。瑞利信道模拟：使用瑞利信道模型，模拟多径效应引起的信号衰减和相位变化。
在瑞利信道中引入高斯白噪声，模拟实际信道中的噪声影响（AWGN 模型）。
通过示波器观察接收信号的波形，与理论输入信号波形进行比较。
代码如下：
% 参数设置
fs = 1e5; % 采样频率
t = 0:1/fs:0.01; % 时间向量
f_signal = 1e3; % 信号频率
SNR = 20; % 信噪比 (dB)
tx_signal = cos(2pif_signalt); % 原始正弦信号
% 瑞利信道生成
rayleighChan = comm.RayleighChannel( ...
'SampleRate', fs, ...
'PathDelays', [0 1e-6 3e-6], ... % 多径时延
'AveragePathGains', [0 -3 -6], ... % 多径增益
'NormalizePathGains', true);
rx_signal = rayleighChan(tx_signal'); % 通过瑞利信道
% 3. 添加高斯白噪声
rx_signal_noisy = awgn(rx_signal, SNR, 'measured');
% 4. 绘制波形对比
figure;
subplot(3,1,1);
plot(t, tx_signal);
title('原始信号');
xlabel('时间 (s)'); ylabel('幅值');
subplot(3,1,2);
plot(t, rx_signal);
title('通过瑞利信道后的信号');
xlabel('时间 (s)'); ylabel('幅值');
subplot(3,1,3);
plot(t, rx_signal_noisy);
title(['加噪后的信号 (SNR = ' num2str(SNR) ' dB)']);
xlabel('时间 (s)'); ylabel('幅值');代码分析
瑞利信道：使用 MATLAB 的 comm.RayleighChannel 模块。设置了多径时延和路径增益来模拟信号在多径环境中的传播特性。加性高斯噪声：使用 awgn 函数加入高斯噪声，模拟实际通信环境。波形对比：绘制了三个子图，分别展示：
原始信号。通过瑞利信道后的信号（带有多径特性）。通过瑞利信道并叠加噪声后的信号。
如果更偏好 Simulink 实现，可以采用以下模块搭建仿真流程：信号源：使用正弦波发生器或随机信号发生器模块。调制模块：可选用 BPSK 或 QPSK 调制模块。瑞利信道模块：在 Simulink 的 "通信块集" 中找到 Rayleigh Fading 模块。添加噪声：使用 AWGN 模块叠加高斯噪声。信号接收与观察：将接收端连接到 示波器模块，观察传输后的波形。
4.分析与验证
理论波形与接收波形对比：原始信号波形（理论值）应平滑，经过瑞利信道后出现幅度和相位的随机变化。加噪信号波形将进一步受到噪声干扰，波形变得更加失真。
验证通信系统的鲁棒性：如果信号恢复机制（如均衡或纠错）能重建原始波形，说明通信系统设计正确。通过上述瑞利信道仿真，结合波形观察和理论分析，可以得出以下结论：
5.瑞利信道对信号的影响
幅度变化：瑞利信道会导致信号的幅度出现快速、随机的变化（即所谓的 "瑞利衰落"）。这种变化是多径传播（信号通过不同路径到达接收端）的叠加效应，表现为信号瞬时功率的大幅波动。
相位变化：信号在传播过程中会因为多径效应导致相位随机变化，导致接收信号相较于原始信号产生相移。
噪声干扰和信号可检测性是无线通信领域中的两个重要概念，它们直接影响通信系统的性能和可靠性。在瑞利信道中，信号的传输会受到多径效应的影响，导致信号强度的快速变化，这种衰落通常被建模为瑞利分布。当在此基础上加入高斯噪声（AWGN），信号的清晰度会进一步降低，波形更加失真，尤其是在低信噪比（SNR）的条件下。高斯噪声是一种常见的加性噪声，其功率谱密度是均匀的，对信号的干扰是随机的，这使得信号在接收端更加难以从背景噪声中区分出来。在低SNR条件下，信号可能会被噪声淹没，导致信号的可检测性大大降低。信号的可检测性是指信号在噪声背景下的识别能力。当SNR较高时，信号波形在噪声中仍然较容易识别，因为信号的能量相对于噪声的能量较高，更容易被接收端检测到。然而，在低SNR条件下，信号的能量与噪声的能量相近甚至更低，信号可能会被噪声淹没，导致接收端难以正确解调和解码信号。为了提高信号的可检测性，需要采取额外的信号处理技术。这些技术包括但不限于均衡、滤波和纠错编码。均衡技术用于消除由于信道特性引起的信号失真，滤波技术用于减少信号中的噪声成分，而纠错编码则在发送端添加冗余信息，以便接收端可以检测并纠正错误。这些技术的结合使用可以显著提高信号在噪声背景下的可检测性，从而提高通信系统的整体性能和可靠性。
此外，随着深度学习技术的发展，基于深度学习的无线通信接收方法也显示出了在处理复杂通信环境中的噪声干扰和提高信号可检测性方面的潜力。深度学习模型，如去噪CNN（DnCNN）和基于D-AMP算法的神经网络模型，已经被用于信道估计和信号重构，以提高信号的可检测性和通信质量。这些方法通过学习信号和噪声的统计特性，能够更有效地从噪声中恢复出原始信号，进一步增强了无线通信系统在面对噪声干扰时的鲁棒性。
6. 瑞利信道对系统设计的启示
频率选择性衰落是无线通信中的一个关键问题，特别是在瑞利信道中，不同频率成分的信号会经历不同程度的衰落。这种衰落特性对于宽带信号尤为明显，因为信号的各个频率分量可能会因为多径传播而受到不同程度的衰减，导致信号失真。为了减轻这种影响，可以采用频域均衡技术和多载波传输技术，如正交频分复用（OFDM）。OFDM通过将宽带信号分割成多个较窄的子载波，每个子载波经历相对平坦的衰落，从而降低了频率选择性衰落的影响。
适应多径环境的传输技术还包括分集技术，它通过空分、时分或频分的方式，利用多径信号之间的独立性来提高系统性能。分集技术的核心思想是将信号通过多个路径传输，这样即使某些路径受到衰落，其他路径仍然可以提供可靠的信号，从而整体上提高了信号的可靠性。
信道编码是另一种提高信号抗干扰能力的技术。它通过在发送的信息中增加冗余信息，扩大信号空间，增大信号间的距离，从而提高系统的抗干扰能力，减少误码率和数据丢失率。信道编码的实质是增加冗余度，通过这种方式，即使信号在传输过程中受到干扰，接收端仍然能够检测并纠正错误，增强数据传输的稳定性和安全性。
均衡算法在接收端对多径效应进行补偿，减少信号失真。均衡器的作用是抵消信道引起的失真，恢复发送信号的原始形态。在多径环境中，信号的不同路径会在不同的时间到达接收端，导致码间串扰（ISI）。均衡器通过调整接收信号的相位和幅度，尝试消除或减少这种ISI，从而提高信号的可检测性。
总的来说，这些技术共同作用，以适应多径环境，提高信号的可检测性和通信系统的整体性能。通过这些方法，无线通信系统能够在复杂的多径环境中保持较高的数据传输速率和信号接收质量，确保通信的可靠性和稳定性。
7. 理论验证
通过仿真观察，我们可以深入了解理论波形与仿真结果的一致性。在瑞利信道中，信号的传播特性受到多径效应的显著影响，导致信号在接收端出现随机衰落。这种衰落现象在仿真中得到了明显的体现，信号经过瑞利信道后，其波形的随机衰落特性与瑞利分布的理论预期相吻合。这种一致性验证了瑞利信道模型在模拟实际无线通信环境中的有效性。
瑞利信道模型的准确性在仿真中得到了进一步的证实。仿真结果与通信理论中描述的瑞利信道特性一致，这表明该模型能够较好地反映实际多径传播环境。在瑞利信道中，信号的包络服从瑞利分布，而仿真结果中的信号衰落特性与这一理论分布相符合，从而证明了模型的准确性。此外，仿真还揭示了信道模型在不同信噪比（SNR）条件下的性能。在低SNR条件下，信号更容易受到噪声的影响，导致信号与噪声难以区分，需要采用更复杂的信号处理技术来提高信号的可检测性。而在高SNR条件下，信号波形相对容易从噪声中识别出来，这与理论分析相符，进一步证实了瑞利信道模型的有效性。仿真结果还表明，采用不同的均衡算法，如最小均方（LMS）和递推最小二乘（RLS）算法，可以有效地对多径效应进行补偿，减少信号失真。这些均衡算法在仿真中的性能表现与理论分析一致，进一步验证了瑞利信道模型在实际应用中的适用性。
综上所述，通过仿真观察，我们不仅验证了理论波形与仿真结果的一致性，还证实了瑞利信道模型在模拟实际多径传播环境方面的有效性。这些发现对于无线通信系统的设计、性能评估和优化具有重要意义。
8.总结
瑞利信道作为多径传播环境的主要表现，对实际通信系统的设计具有重要影响。在这种环境下，信号会经历随机衰落，这种衰落特性需要在通信系统设计时予以考虑。噪声环境下的信号处理成为系统设计的关键，尤其是在低信噪比（SNR）条件下，信号更容易受到噪声的干扰，导致信号质量下降。因此，通信系统需要采用有效的信号处理技术来提高信号的抗干扰能力，确保信号的可靠传输。通过仿真验证信号的传播特性，可以为通信系统的鲁棒性设计提供重要的参考。例如，多输入多输出（MIMO）技术和正交频分复用（OFDM）技术是两种常用的提高通信系统鲁棒性的方法。MIMO技术通过使用多个发射和接收天线来增加信道容量和提高信号的可靠性。OFDM技术则通过将宽带信号分割成多个窄带子载波，每个子载波经历相对平坦的衰落，从而降低频率选择性衰落的影响。如果需要进一步深入分析，例如特定的误码率计算或性能优化，可以继续扩展仿真和模型。误码率（BER）是衡量通信系统传输准确性的重要指标，它表示在传输过程中发生错误的比特数与总传输比特数的比例。通过仿真，可以评估不同信道编码、调制方式和信号处理技术对误码率的影响，从而优化系统设计。性能优化可能涉及到信道编码的选择、调制方式的调整、信号处理算法的改进等多个方面。在实际的仿真实践中，使用MATLAB等工具可以直观理解理论，并通过分析真实信号来实践这些技术。例如，可以通过MATLAB仿真来模拟瑞利信道的特性，并分析信号在经过瑞利信道后的表现，从而验证不同信号处理策略的有效性。此外，仿真还可以研究信道模型的准确性，通过比较仿真结果与理论特性，可以评估所使用的瑞利信道模型在反映实际多径传播环境方面的有效性。
综上所述，瑞利信道的仿真和分析对于通信系统的设计和优化至关重要。通过深入的仿真实验和理论分析，可以更好地理解信号在多径传播环境中的行为，为设计更加鲁棒和高效的通信系统提供科学依据。
三.实验分析
通过对瑞利信道的仿真和分析，我收获了很多知识：
1. 瑞利信道特性
瑞利衰落：信号在多径传播中，由于路径间的相互干涉，信号强度会呈现随机波动，符合瑞利分布。
多径效应：信号通过多条路径到达接收端，导致幅度和相位的不稳定性。
频率选择性：瑞利信道对不同频率分量的信号具有不同的衰减特性。
2. 通信系统设计中的关键技术
信道建模：掌握如何利用数学模型（如瑞利分布）来描述实际传播环境中的信道特性。
抗衰落技术：
分集技术：通过时间分集、频率分集或空间分集降低衰落对信号的影响。
信道均衡：补偿信号因多径传播而造成的失真。
调制与编码：了解如何通过调制技术（如 QPSK、QAM）和信道编码（如卷积编码）提高传输可靠性。
3. 信噪比与系统性能
信噪比（SNR）：信号与噪声功率比是衡量信号质量的关键指标，直接影响通信系统的误码率（BER）。
误码率分析：学习如何通过仿真评估系统在瑞利信道下的性能，优化设计以降低误码率。
4. 仿真与验证技术
信号处理仿真：使用 MATLAB 等工具搭建仿真模型，分析信号在传输过程中的变化。
理论与实践结合：通过仿真验证通信理论（如瑞利分布、噪声模型）的准确性，为工程设计提供支持。
5. 噪声对通信系统的影响
加性高斯白噪声（AWGN）：了解如何模拟实际通信环境中的噪声，并评估其对信号传输的干扰。
噪声容限设计：在系统设计中合理考虑噪声的影响，提高信号的可恢复性。
6. 系统鲁棒性设计
通过对信道特性的深入理解，学习如何设计鲁棒性强的通信系统：
多输入多输出（MIMO）技术：通过多个天线提升信号传输的可靠性和数据吞吐量。
正交频分复用（OFDM）技术：利用频率分集对抗多径衰落，特别适用于宽带信道。
总 结
通过本次仿真和分析，我们不仅掌握了瑞利信道的传播原理、多径效应、抗干扰技术，而且深入理解了如何利用仿真工具设计和验证通信系统。这些知识对于无线通信理论和实践具有重要价值，它们不仅帮助我们更好地理解和预测无线通信系统在实际环境中的表现，还为解决实际工程问题提供了有效的解决方案。
瑞利信道的传播原理涉及到信号在多径环境中的传播特性，其中信号的幅度和相位因反射、折射和散射等多条路径的影响而产生随机波动，这种现象被称为衰落。多径效应是无线信道中常见的现象，它会导致信号在接收端出现强度不一的多个副本，从而影响信号的质量和可靠性。抗干扰技术，如信道编码、分集技术和空时编码等，通过增加信号的冗余度来抵抗多径效应的影响，提高通信系统的性能。
仿真工具，尤其是MATLAB和Simulink，为通信系统的设计和验证提供了强大的支持。MATLAB的通信工具箱提供了多种仿真功能，适用于通信系统的设计和性能分析。通过MATLAB进行瑞利信道仿真，我们可以模拟信号在瑞利衰落信道中的传输，分析信号的衰落特性，并验证不同抗衰落技术的效果。Simulink则提供了一个可视化的环境，允许工程师构建和测试复杂通信系统的模型，从而在实际硬件部署之前评估和优化系统的性能。
这些仿真工具的应用不仅限于理论研究，它们还能够帮助工程师在早期阶段验证设计概念，优化系统性能，并预测系统在实际环境中的表现。例如，通过仿真，我们可以评估不同信道编码、调制方式和信号处理技术对误码率的影响，从而优化系统设计。此外，仿真还可以研究信道模型的准确性，通过比较仿真结果与理论特性，评估所使用的瑞利信道模型在反映实际多径传播环境方面的有效性。
综上所述，通过仿真和分析，我们不仅加深了对无线通信理论的理解，而且获得了解决实际工程问题的有效工具和方法。这些知识和技能对于无线通信领域的研究和实践具有重要的指导意义。
致 谢
在本次学习和研究过程中，我深刻体会到理论与实践结合的重要性。首先，我要衷心感谢指导老师的悉心教导和无私帮助。从瑞利信道的理论讲解到MATLAB仿真技术的实践运用，老师不仅耐心解答了我的疑惑，还为我提供了宝贵的学习资料和专业建议。这让我在通信系统设计和信道建模方面取得了长足的进步。老师严谨的学术态度和开拓的科研视野，不仅启发了我的思维，也让我在面对问题时能够更加全面地考虑。这种追求卓越和创新的精神，将成为我未来学习和工作的动力源泉。再次向我的指导老师表达最诚挚的感谢！
参考文献
[1] 宫淑兰, 许鸿奎．移动通信[M]．北京：清华大学出版社,2023.
