浅谈蓝牙抗干扰

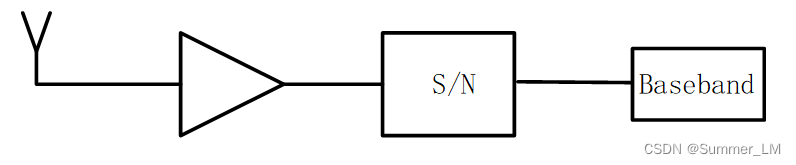

         在说抗干扰之前,我们先了解下我们整个信号的一个基本链路流程,如图:

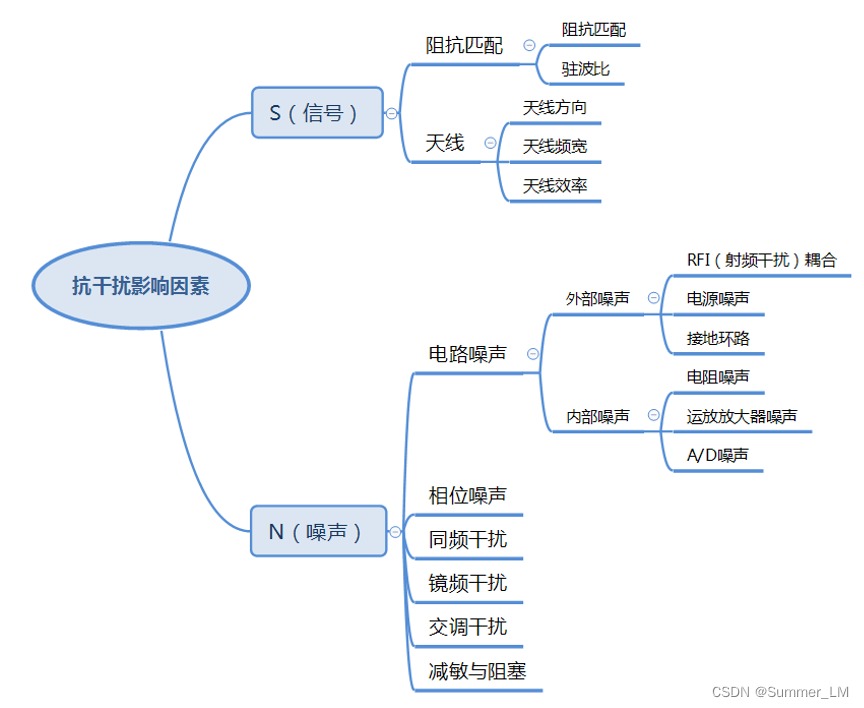

         信号从天线采集进来，通过芯片的LNA、Filter等链路后解调出来，再到基带进行数据后期的处理；在这里面，信噪比就成了我们无法绕开的一环, 信噪比（SIGNAL NOISE RATIO，SNR or S/N），即放大器的输出信号的功率，与同时输出的噪声功率的比值，常常用分贝数表示。设备的信噪比越高表明它产生的杂讯越少。一般来说，信噪比越大，说明混在信号里的噪声越小，信号质量越高，否则相反。而芯片能够解调出来的最小信噪比即为信号的解调门限；举例某款芯片的解调门限为13dB，即信号S比噪声N要大13dB才能有效解调出来；那么我们所有的抗干扰的事情其实就可以归结为保证我们解调前的信噪比能达到13dB即可；由信噪比定义S/N，我们知道，信号S尽可能的大，而噪声N尽可能小，我们即可达到最佳的抗干扰效果；而影响抗干扰的因素主要可以按如下图分类：

• 信号

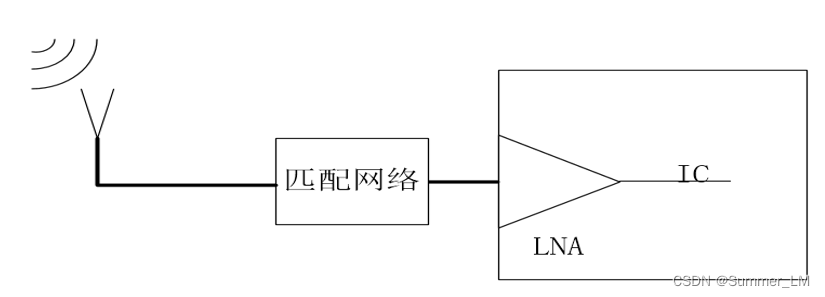

       正常来说，作为接收端，我们只能被动的接收信号，而其常规的接收路径如下图：       信号通过天线接收后经过匹配网络进入IC内部LNA后，再进行后续的一系列处理事宜；而在这个过程中，我们可以看到芯片真正处理的信号是从进入IC那一刻开始的；那么信号从天线接收端到芯片输入端的质量就需要天线与匹配网络来保证了；而天线往往又涉及三个方面：

1. 天线方向
2. 天线频宽
3. 天线效率

        天线是有方向性的，对于接收天线而言，方向性标示天线对不同方向传来的电波所具有的接受能力；天线的方向性可以由方向图很好的表示出来，它说明了天线在空间各个方向上所具有的发射或接收信号的能力；

       同时，不同的天线有着不同的频宽，对应信号接收频率应该落在天线的工作频宽内才可以保证信号有效的接收；以我们蓝牙为例，其工作平频率在2402MHz~2480MHz；由频率与波长的换算公式：λ=c/f，则可知道我们通讯波长范围为：12.096cm~12.49cm之间；理论和实践证明，当天线的长度为无线电信号波长的1/4时，天线的发射和接收转换效率最高。所以天线的最佳理论长度在3.024cm~3.125cm之间；

        而所谓天线效率，即天线的辐射功率与输入功率之比；通俗一点说就是实际接收到的功率跟实际信号功率的比值；这个值是恒小于1的，但从定义我们知道，这个值越大，我们实际接收到的功率越高，即S越大；一般而言，我们要求客户在产品制作时的无源自由场天线效率达到30%,无源头模天线效率达到10%；

        除了上面说的天线部分，另外一个影响信号的因素便是阻抗匹配；关于阻抗匹配，我们可以通过如下两
