MyBatis的工作流程和执行原理

目录

一、简介

二、项目结构

三、Mybatis运行原理流程图

四、具体执行流程

1.读取 MyBatis 配置文件

2.加载映射文件：

3.构造会话工厂：

4.创建会话对象：

5.Executor 执行器：

6.MappedStatement 对象：

7.输入参数映射：

8.输出结果映射：

---

---

一、简介

MyBatis是一个优秀的持久层框架，它对jdbc的操作数据库的过程进行封装，使开发者只需要关注 SQL 本身，而不需要花费精力去处理例如注册驱动、创建connection、创建statement、手动设置参数、获取结果集等jdbc繁杂的过程代码。

        MyBatis 本是apache的一个开源项目iBatis, 2010年这个项目由apache software foundation 迁移到了google code，并且改名为MyBatis。iBatis一词来源于“internet”和“abatis”的组合，是一个基于Java的持久层框架。

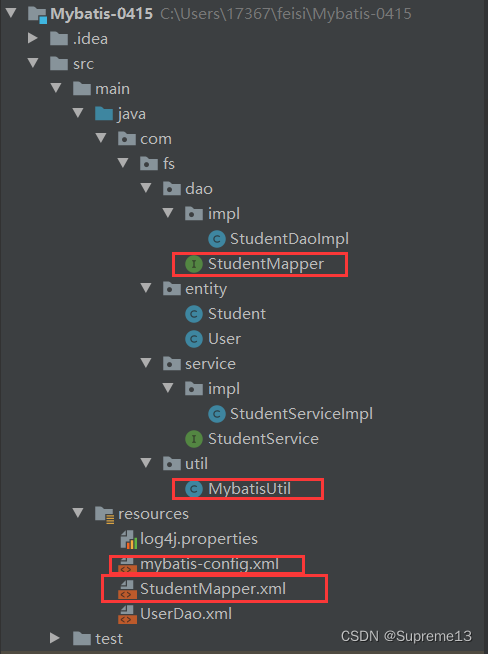

二、项目结构

三、Mybatis运行原理流程图

四、具体执行流程

1.读取 MyBatis 配置文件

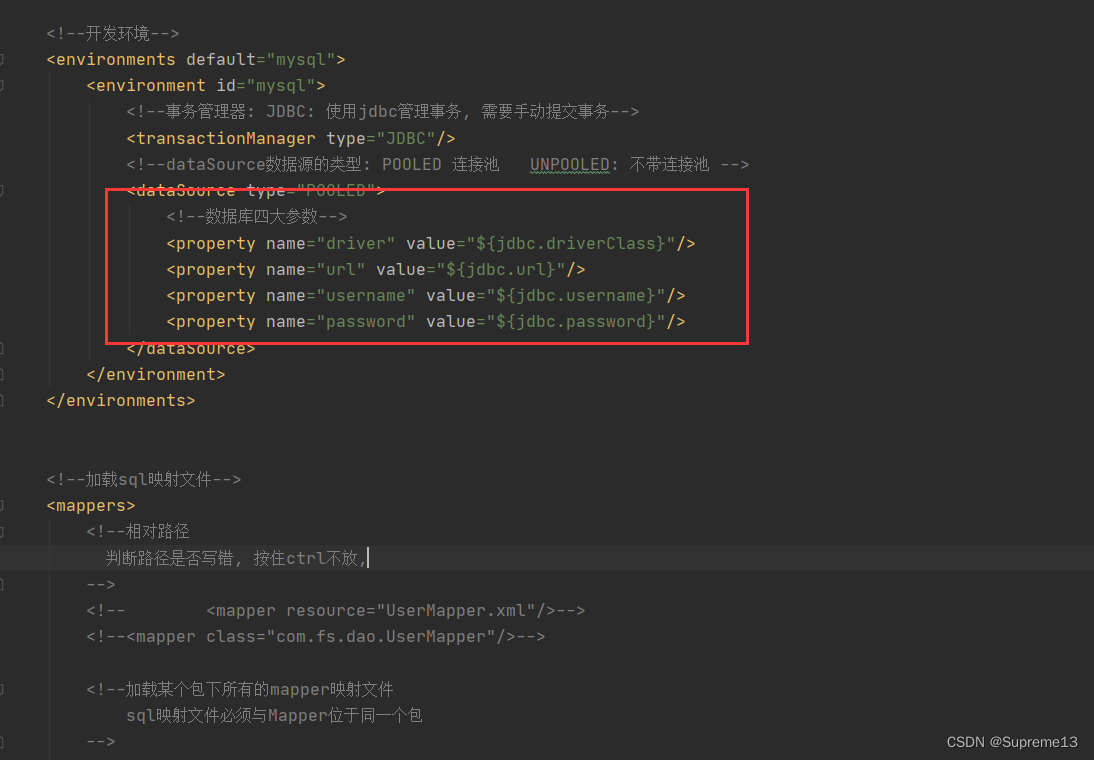

mybatis-config.xml 为 MyBatis 的全局配置文件，配置了 MyBatis 的运行环境等信息，例如数据库连接信息：

2.加载映射文件：

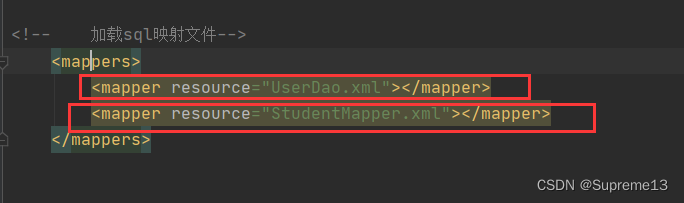

映射文件即 SQL 映射文件，该文件中配置了操作数据库的 SQL 语句，需要在 MyBatis 配置文件 mybatis-config.xml 中加载。mybatis-config.xml 文件可以加载多个映射文件，每个文件对应数据库中的一张表。

配置文件如下：

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE configuration
        PUBLIC "-//mybatis.org//DTD Config 3.0//EN"
        "https://mybatis.org/dtd/mybatis-3-config.dtd">
<configuration>
    <!--加载properties文件-->
    <properties resource="db.properties"/>

    <!--开发环境-->
    <environments default="mysql">
        <environment id="mysql">
            <!--事务管理器: JDBC: 使用jdbc管理事务, 需要手动提交事务-->
            <transactionManager type="JDBC"/>
            <!--dataSource数据源的类型: POOLED 连接池   UNPOOLED: 不带连接池 -->
            <dataSource type="POOLED">
                <!--数据库四大参数-->
                <property name="driver" value="${jdbc.driverClass}"/>
                <property name="url" value="${jdbc.url}"/>
                <property name="username" value="${jdbc.username}"/>
                <property name="password" value="${jdbc.password}"/>
            </dataSource>
        </environment>
    </environments>


    <!--加载sql映射文件-->
    <mappers>
        <mapper resource="UserDao.xml"></mapper>
        <mapper resource="StudentMapper.xml"></mapper>
    </mappers>

</configuration>

3.构造会话工厂：

通过 MyBatis 的环境等配置信息构建会话工厂 SqlSessionFactory。

InputStream inputStream = Resources.getResourceAsStream("mybatis-config.xml");
SqlSessionFactoryBuilder builder = new SqlSessionFactoryBuilder();
SqlSessionFactory factory = builder.build(inputStream);

4.创建会话对象：

由会话工厂创建 SqlSession 对象，该对象中包含了执行 SQL 语句的所有方法，是一个既可以发送sql执行并返回结果的，也可以获取mapper的接口

SqlSession session = factory.openSession();

5.Executor 执行器：

MyBatis 底层定义了一个 Executor 接口来操作数据库，它将根据 SqlSession 传递的参数动态地生成需要执行的 SQL 语句，同时负责查询缓存的维护。

6.MappedStatement 对象：

在 Executor 接口的执行方法中有一个 MappedStatement 类型的参数，该参数是对映射信息的封装，用于存储要映射的 SQL 语句的 id、参数等信息：

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper
        PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
        "https://mybatis.org/dtd/mybatis-3-mapper.dtd">


<mapper namespace="com.fs.dao.StudentMapper">

    <select id="selectById" parameterType="int" resultType="com.fs.entity.Student">
        select * from t_student where sid = #{sid}
    </select>


    <select id="selectAll" resultType="com.fs.entity.Student">
        select * from t_student
    </select>


    <insert id="addStudent"  parameterType="com.fs.entity.Student">
        insert into t_student(sid,sname,age,saddress)
        values(#{sid},#{sname},#{age},#{saddress})
    </insert>

    <update id="updateStudent" parameterType="com.fs.entity.Student">
        update t_student set sname = #{sname} ,age = #{age} ,saddress = #{saddress} where sid = #{sid}
    </update>

    <delete id="deleteStudent" parameterType="com.fs.entity.Student">
        delete from t_student where sid = #{sid}
    </delete>



</mapper>

这是一段查询代码，其中包括了：

•         <select> 标签，证明当前是查询类型的方法：
•         id 对应 Mapper 接口中的方法名；
•         resultType 指定当前方法的返回值是一个 user；
•         再往下，还有一条 SQL 语句，包括当前 SQL 中的条件 #{id} 都在这里定义好了。

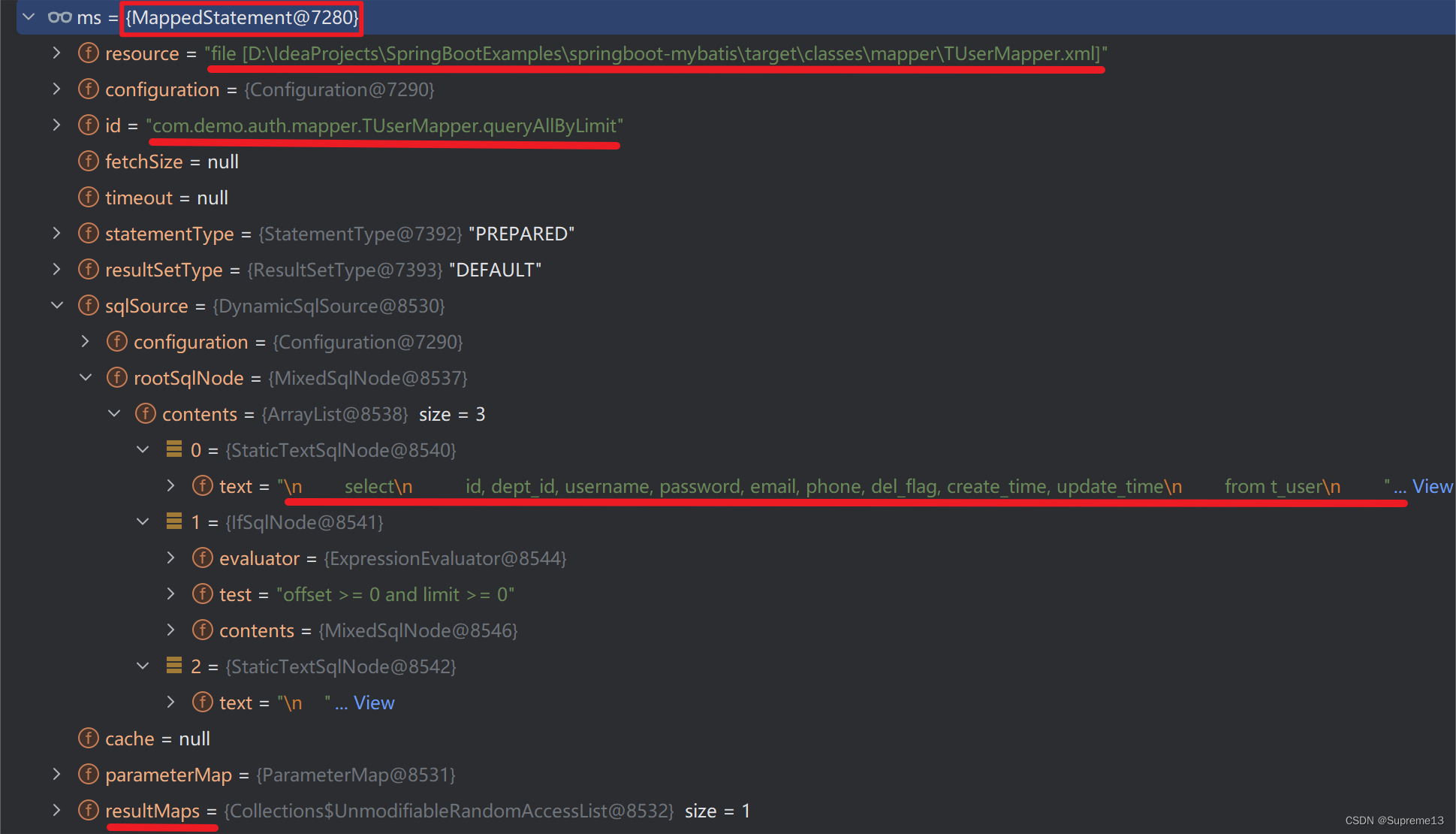

那么当前标签中的这些信息，都是由 MappedStatement 对象来去读取存储的。下面是在源码中 debug 的一张截图：

其中 ms 就是一个 MappedStatement 对象，其中标红的地方是一些比较关键的信息：

• resource：表示当前具体是哪个 Mapper，这里把路径也给表明出来了。
• id：表示哪一个 Mapper 接口的什么方法。
• sql：包含了占位符的 SQL 语句。
• resultMap：最终 SQL 语句执行之后返回结果的封装就是通过 resultMap 来接收的。

到这里我们就知道了，当前的 MappedStatement 对象就是去封装某一个标签的，代表了某一次数据库的操作。有了这些之后，下面我们在操作数据库之前，还需要进行参数的处理。

7.输入参数映射：

输入参数类型可以是 Map、List 等集合类型，也可以是基本数据类型和 POJO 类型。输入参数映射过程类似于 JDBC 对 preparedStatement 对象设置参数的过程。

8.输出结果映射：

输出结果类型可以是 Map、 List 等集合类型，也可以是基本数据类型和 POJO 类型。输出结果映射过程类似于 JDBC 对结果集的解析过程。
