Comsol Tips碎碎念（from guide）

1、参数设置的顺序十分重要，后面的设置会覆盖前面的。

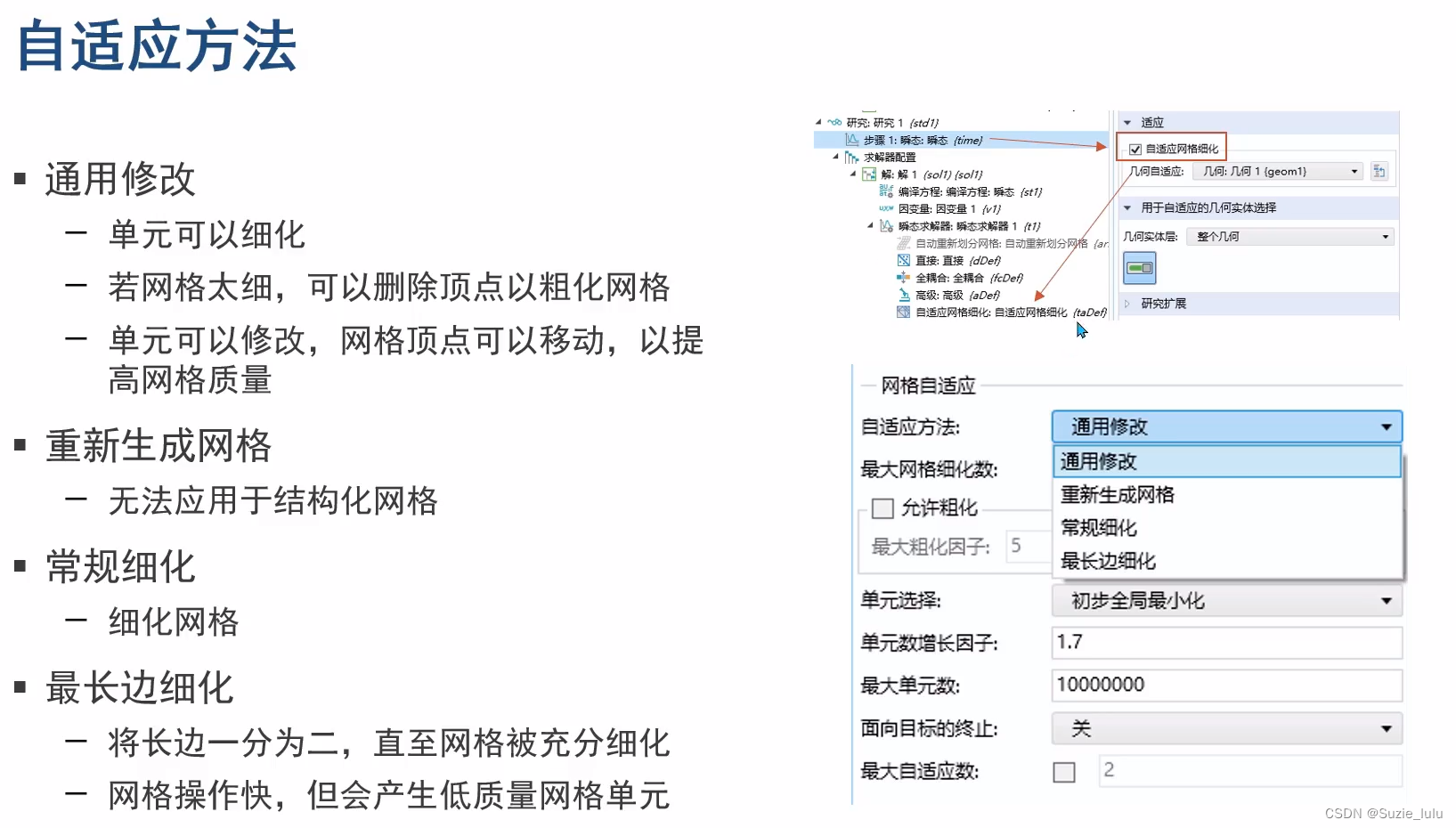

2、网格收敛性研究通常是分析不同网格细化程度所得的结果。对结果精度的影响很大。

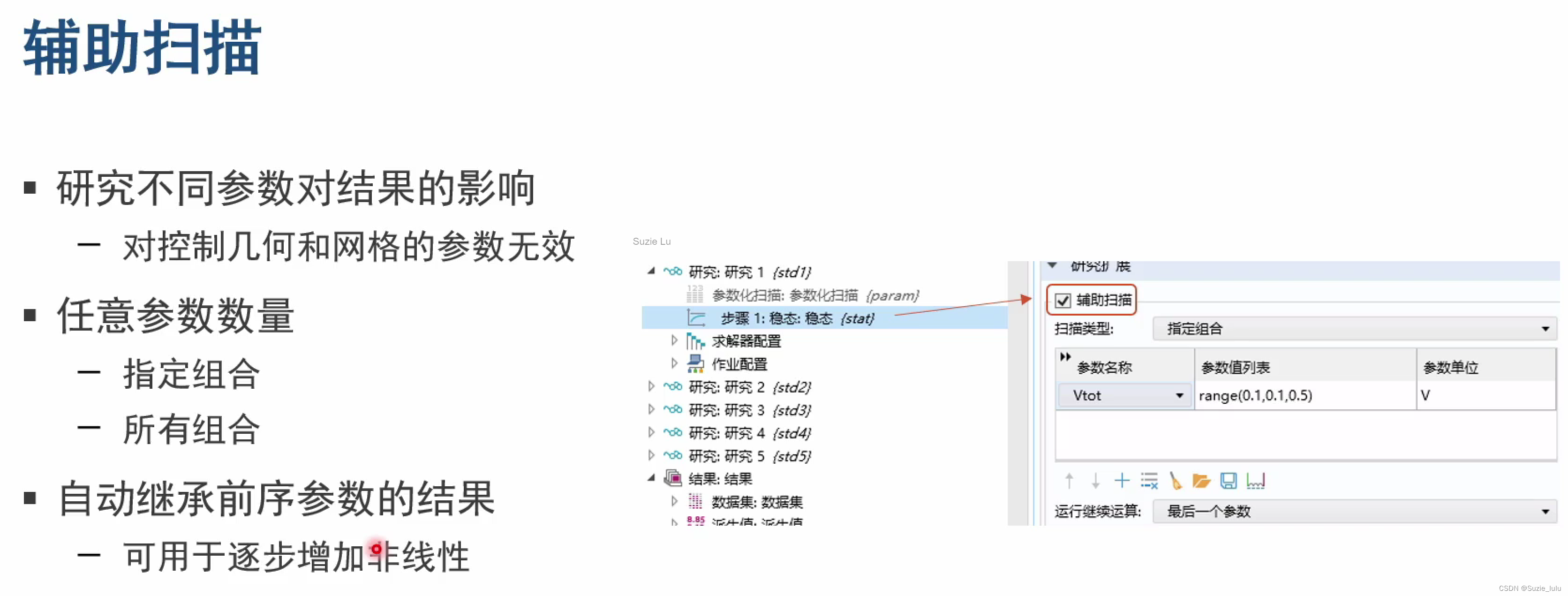

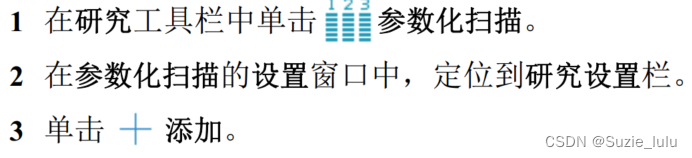

3、参数化扫描（参数值列表中的数据用空格分开）

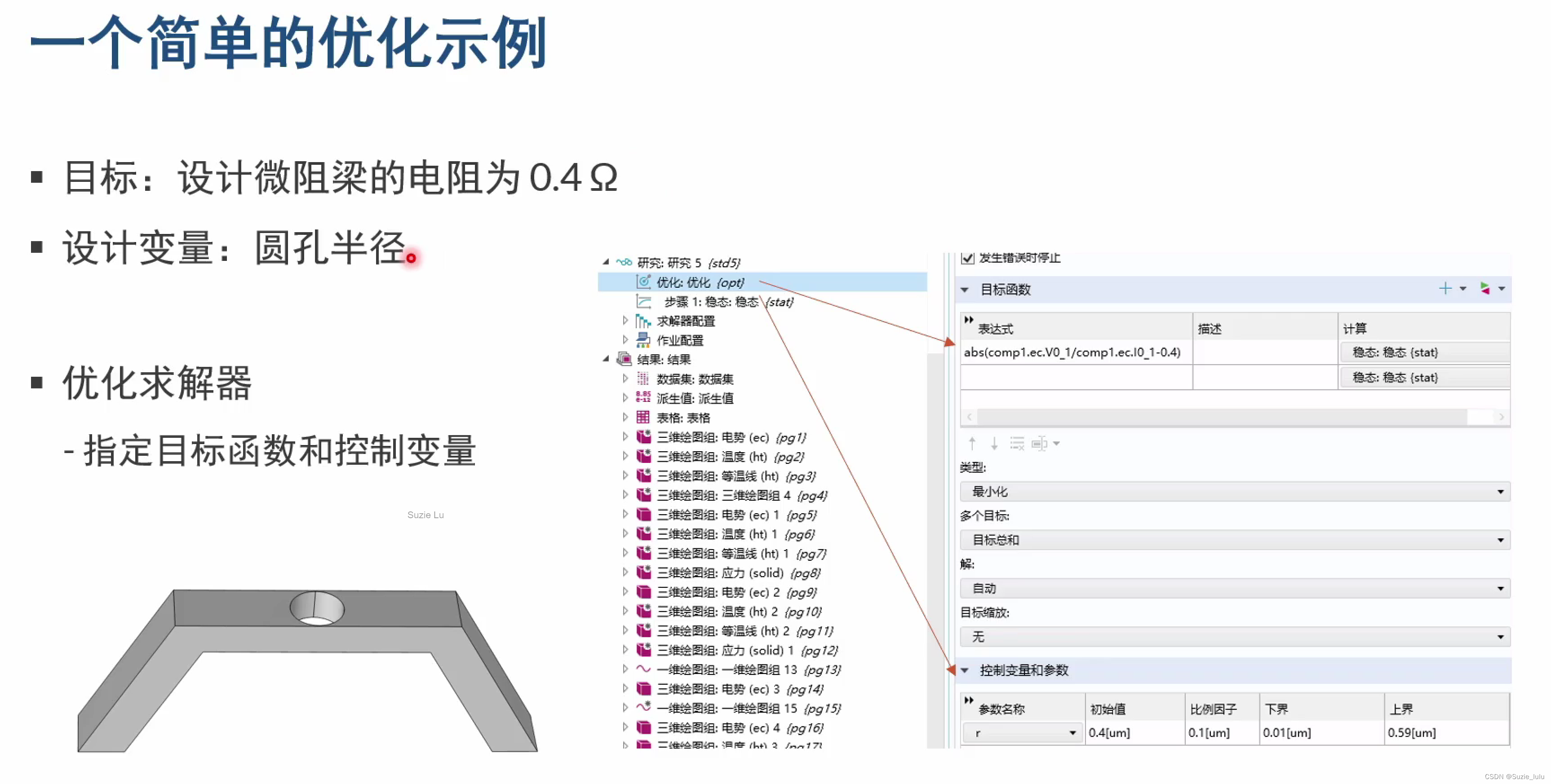

  优化计算（较参数化扫描更精确）

4、模型计算之前建议先保存模型。

5、长表达式自动完成功能：选中文本输入框时，使用 Ctrl+/，双击选择键入的变量名。

6、结果显示部分显示网格：

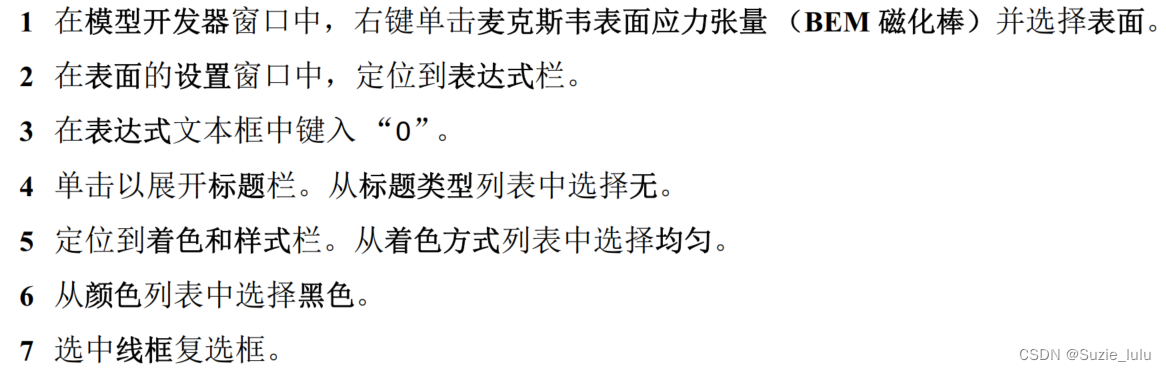

7、结果显示时若感觉颜色透明水水的，大概率正处于线框模式。

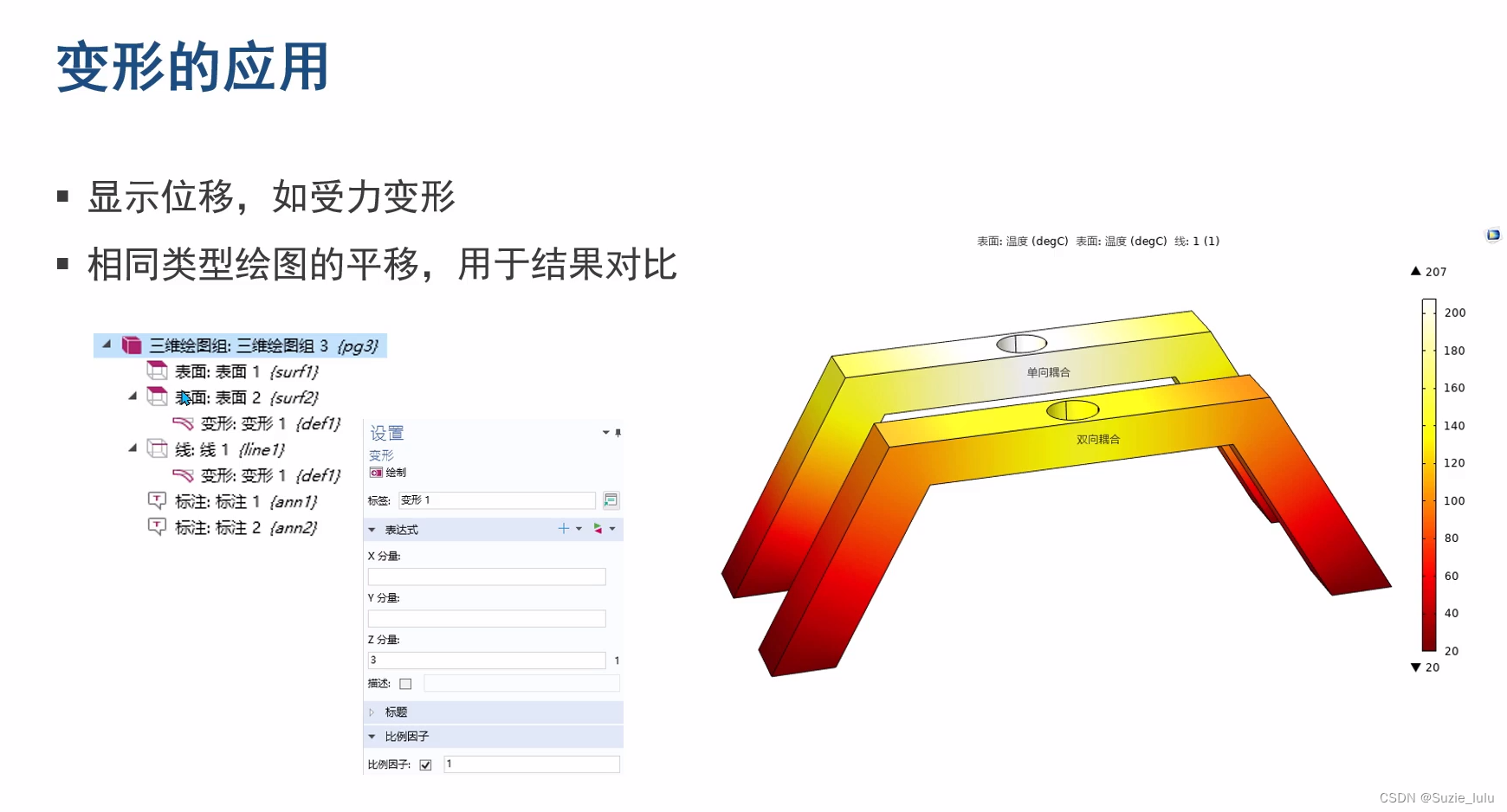

8、结果对比时可以使用新视图：定位到绘图设置栏。 从视图列表中选择新视图

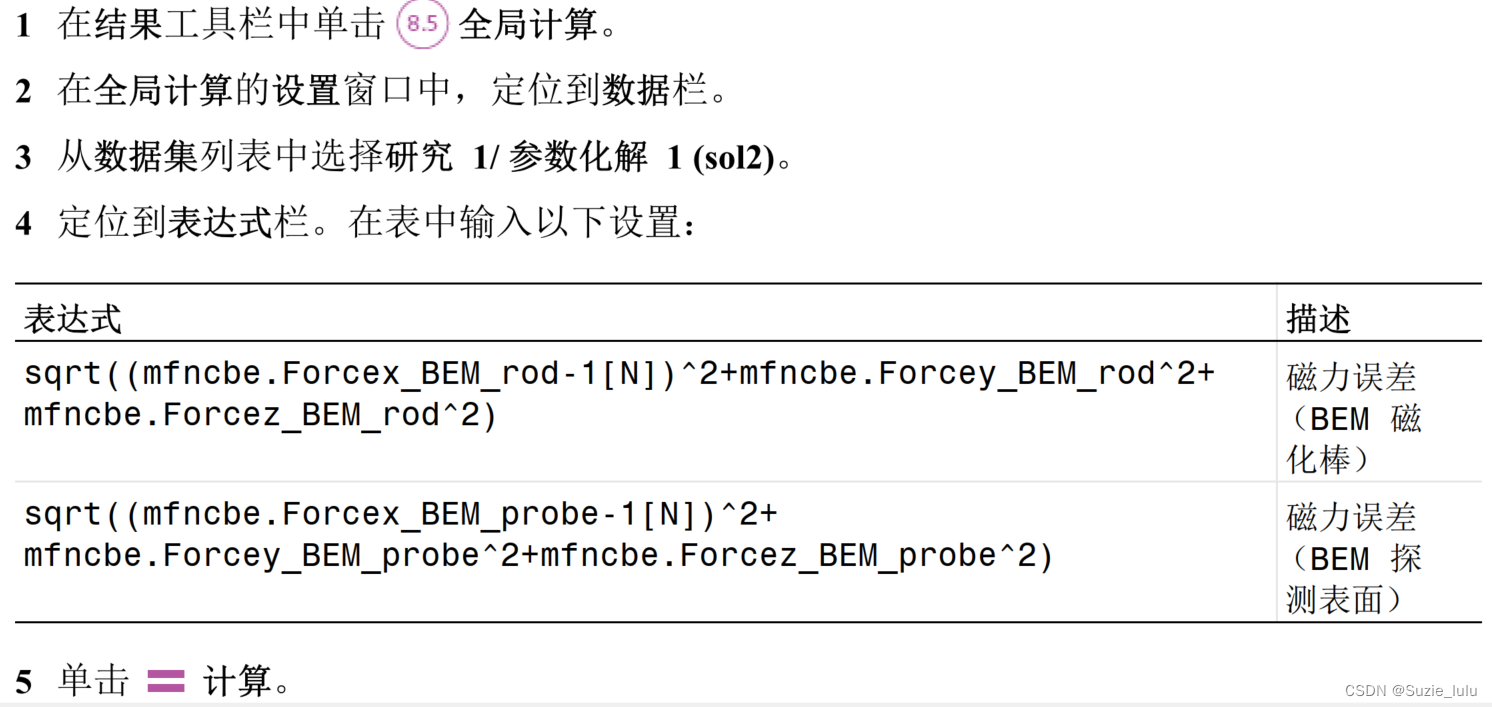

9、全局计算：

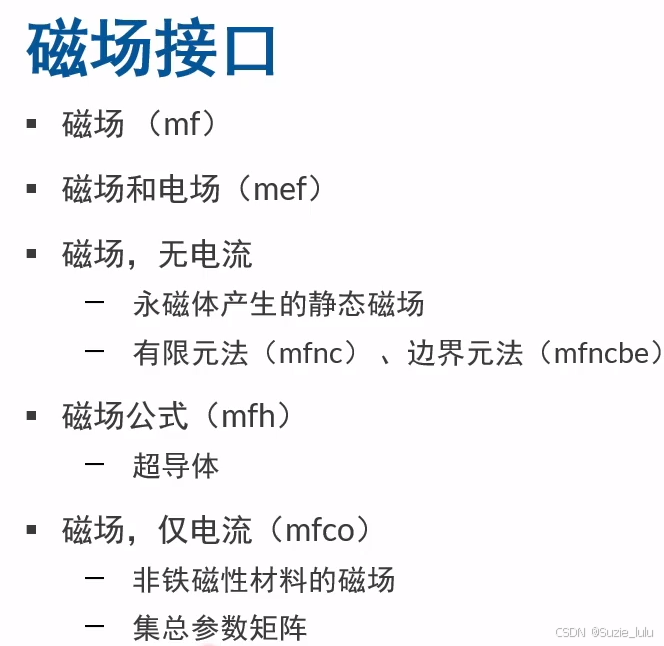

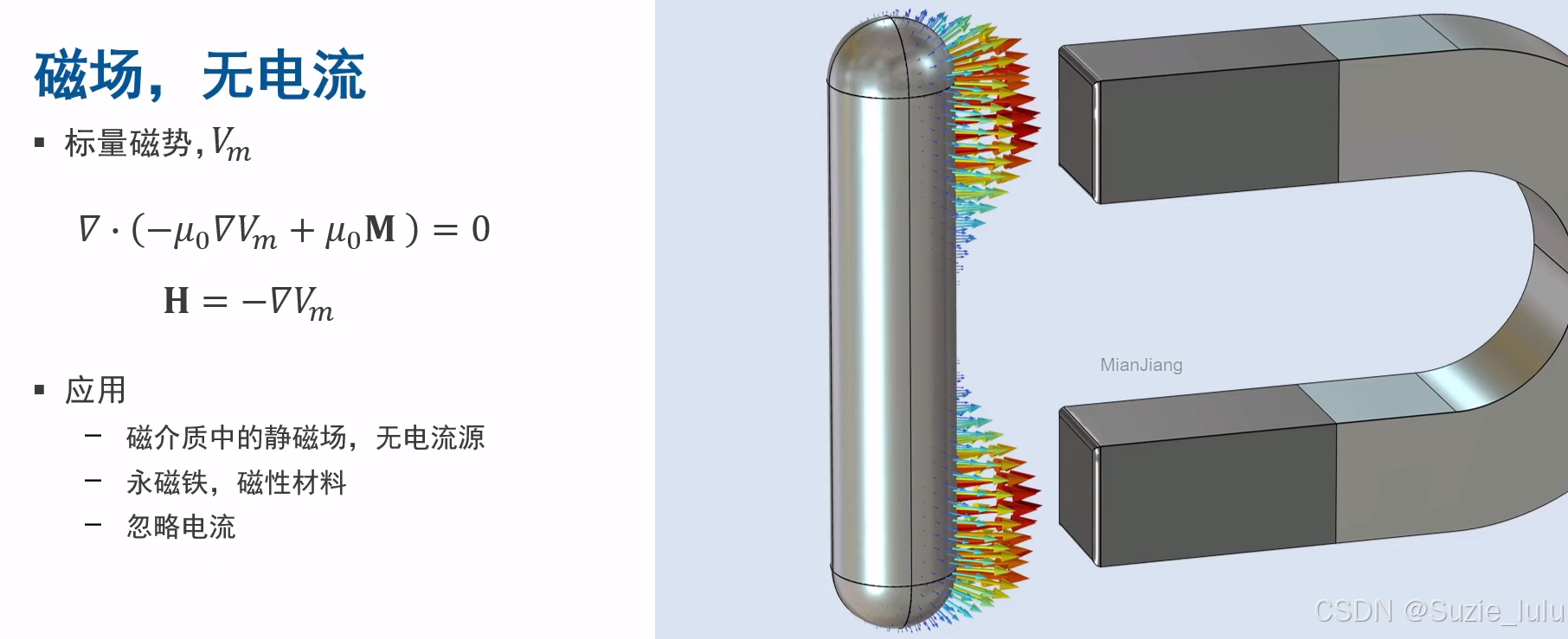

10、磁场，无电流（mfnc）——有限元接口FEM------四面体网格

       磁场，无电流，边界元（mfncbe）——BEM接口------三角形网格

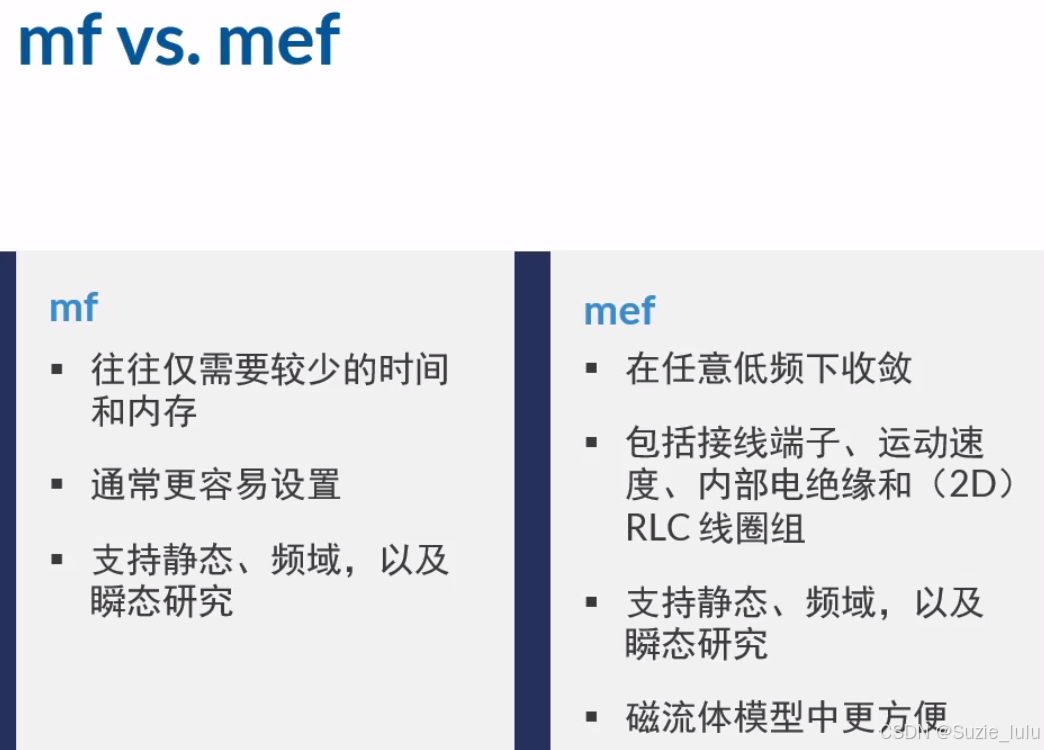

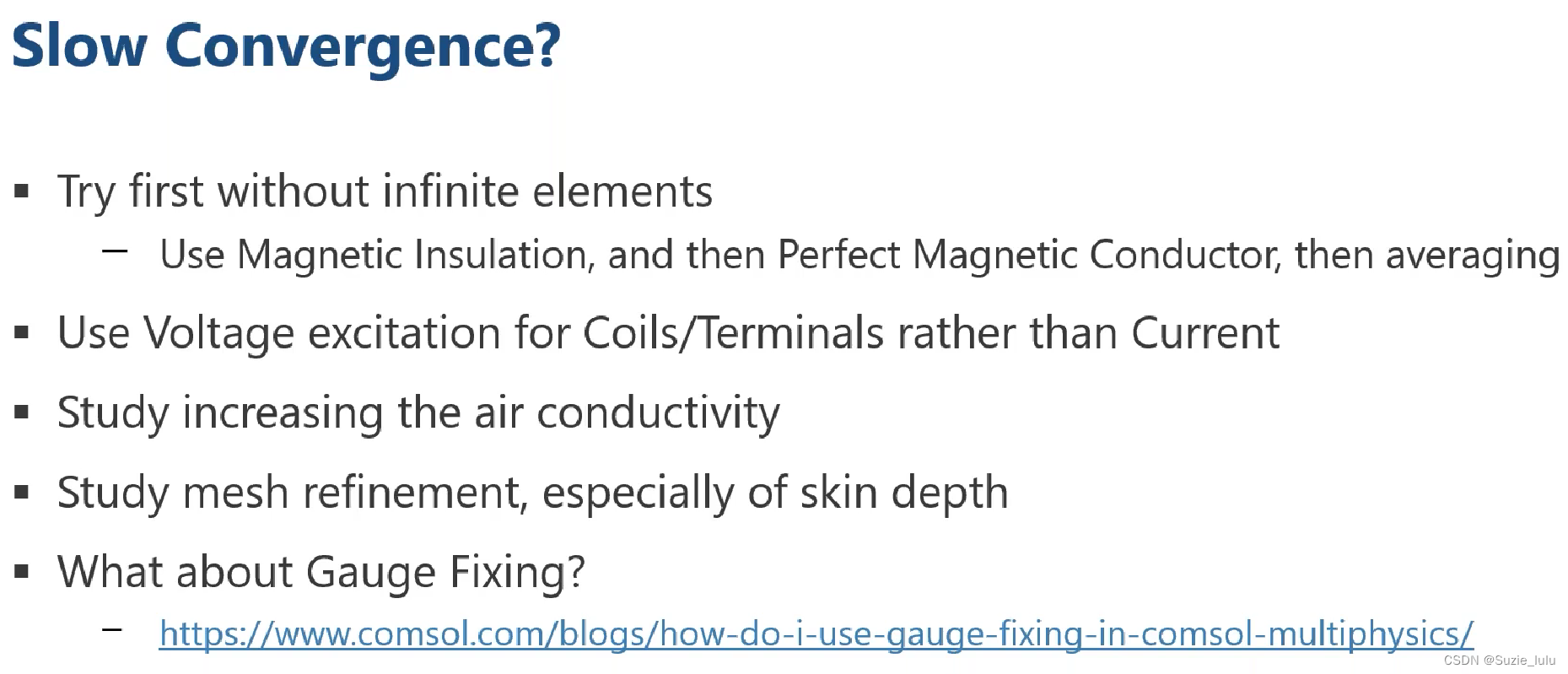

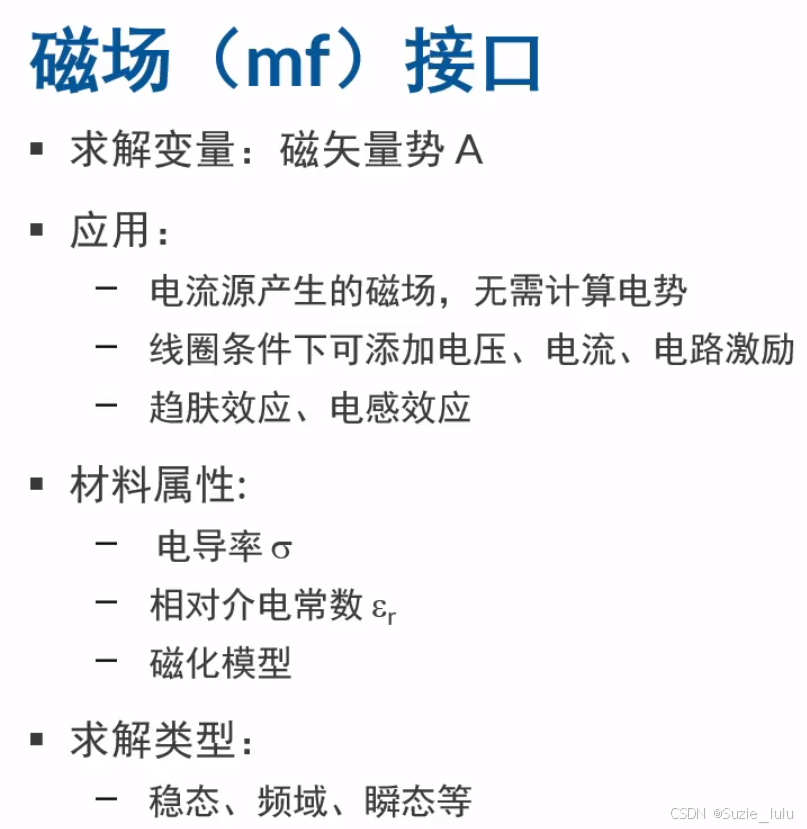

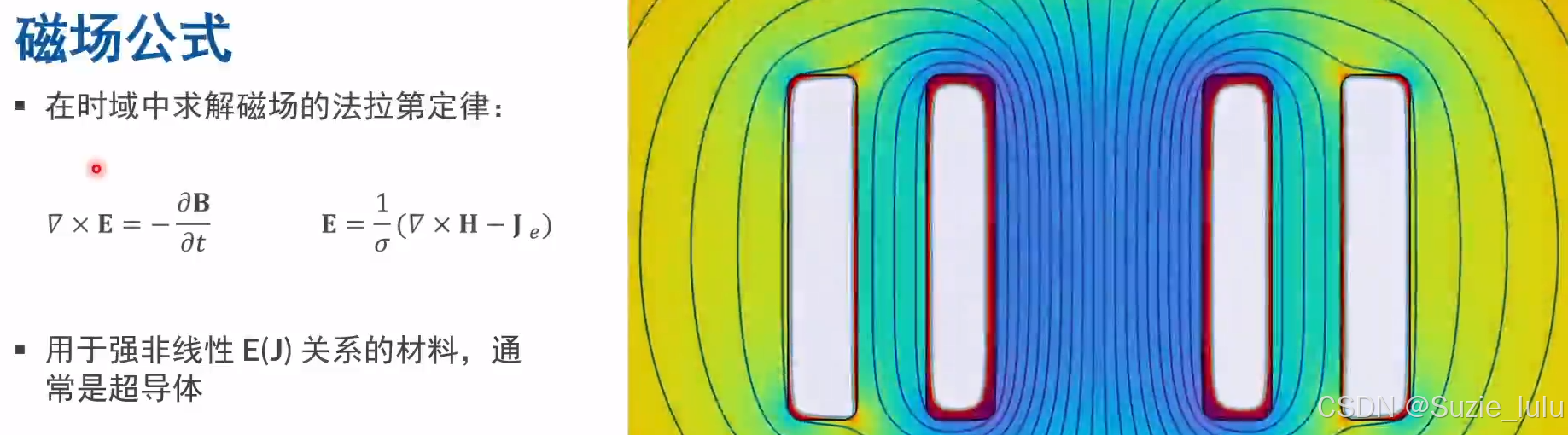

电磁感应用MF

非线性关系be like B-H曲线。

11、辅助表面

12、建模建议：

a.应力在尖锐边界上甚至会产生奇点，记得倒圆角；

b.简化不必要细节；

c.薄层用边界简化；

d.点接触转化为空隙或线接触。

13、表面拾取可以定义-相邻-+-输入选择显式。

14、有限空域 用负的域编号表示。 无限空域的编号为 0。

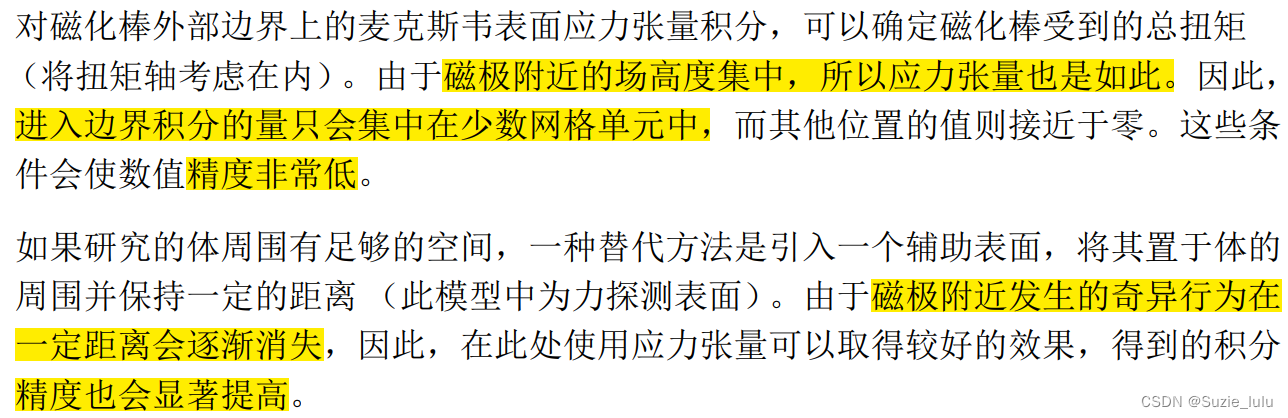

15、降低远场近似的相对容差可以提高 BEM 解的精度，而不会对性能造成太大影响。

16、边界

零标量势边界：

首先，它是一个等势面，可强制该场在边界附近的垂直方向上。其次，它还提供了零电势参考，使标量势场具有唯一性。如果没有这一边界条件，则只有其空间导数是唯一的，并且无法用直接求解器进行求解。

磁绝缘边界：

与磁场方向平行---与电流方向垂直---良导体。

理想磁导体：

与电场方向平行---与磁流方向垂直---良磁导体。

17、选择结果中的数据1：【研究1/解1】>>【属性】>>【域/边界】；

       选择结果中的数据1：【绘图组】>>【选择】>>【域/边界】。

18、只绘制选择的部分：【绘图设置】>>取消勾选【绘制数据集的边】，否则非选择部分的边界仍会显示。

19、生成空域可以通过生成几何表面的形式完成。

20、对数刻度是显示收敛特性的有效工具。

21、空气中的不收敛问题：空气电导率为0，在空气域添加安培定律或将空气电导率改为小常数。

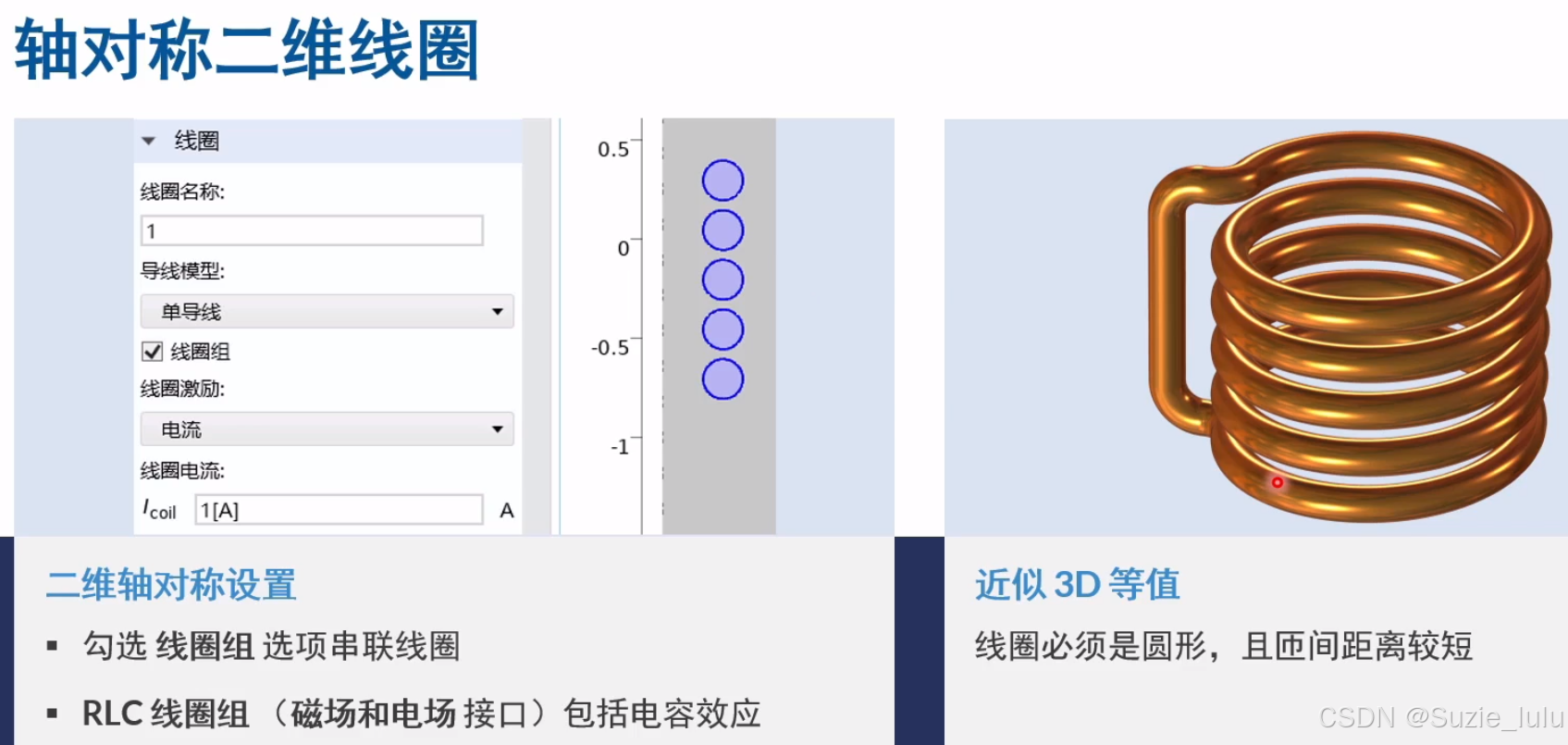

22、线圈建模：大半径（绕组半径），小半径（导体线半径）

        i 开路：

        磁场（mf）：【线圈】>>【几何分析】>>【输入】、【输出】

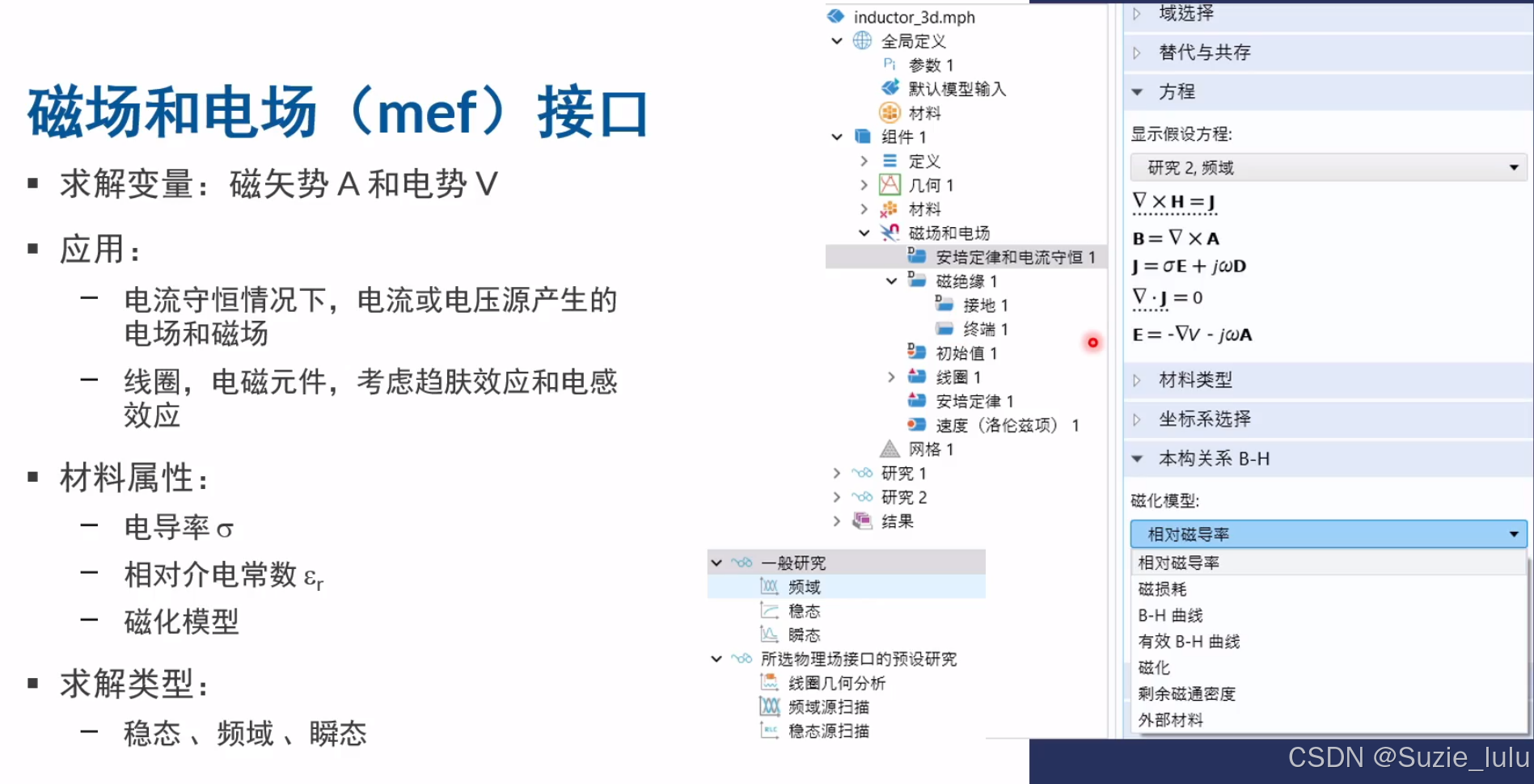

        磁场与电场（mef）：【磁绝缘1】>>【终端】、【接地】

        螺线管子划分网格时可以使用扫掠，并设置网格大小

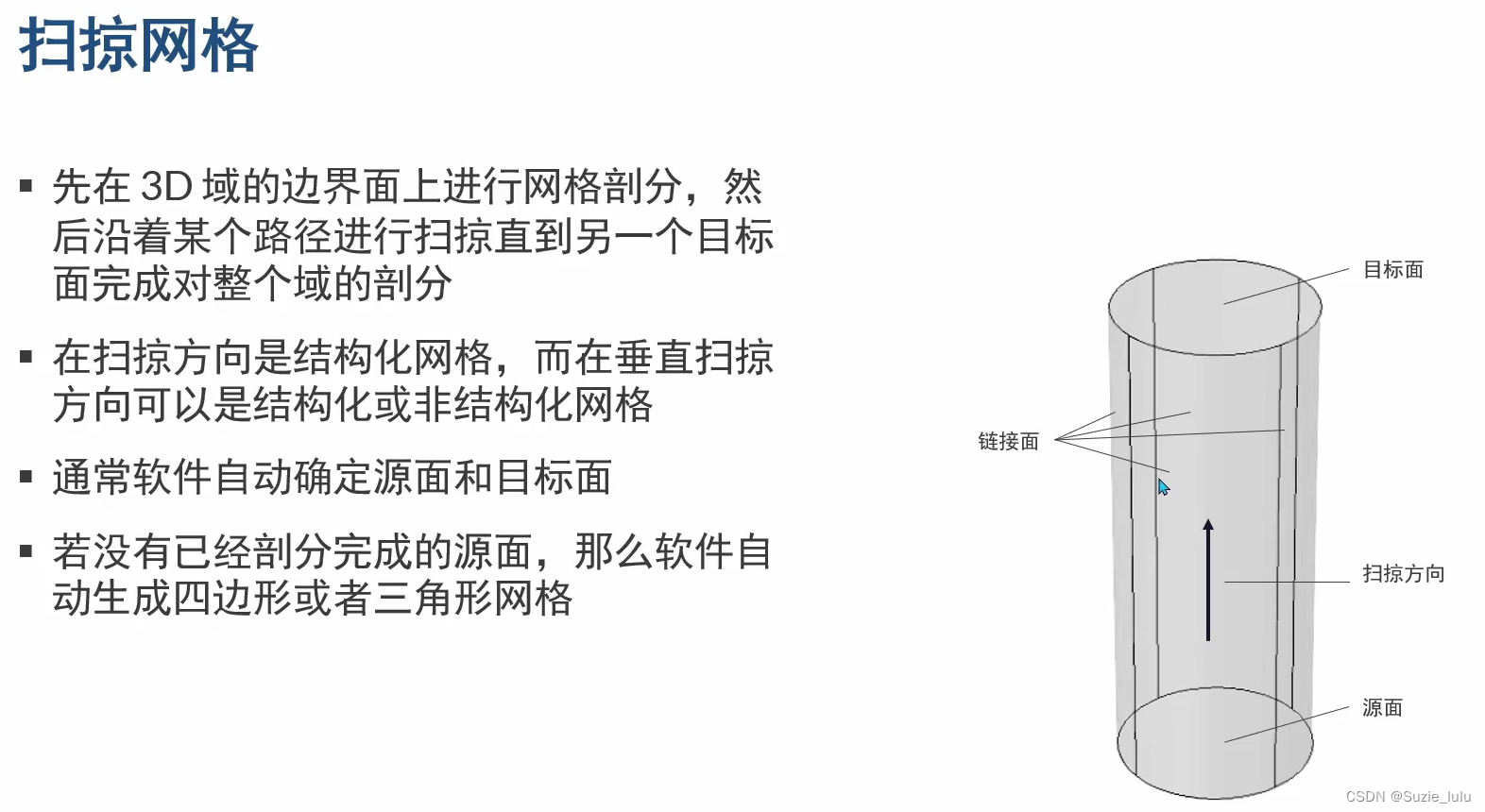

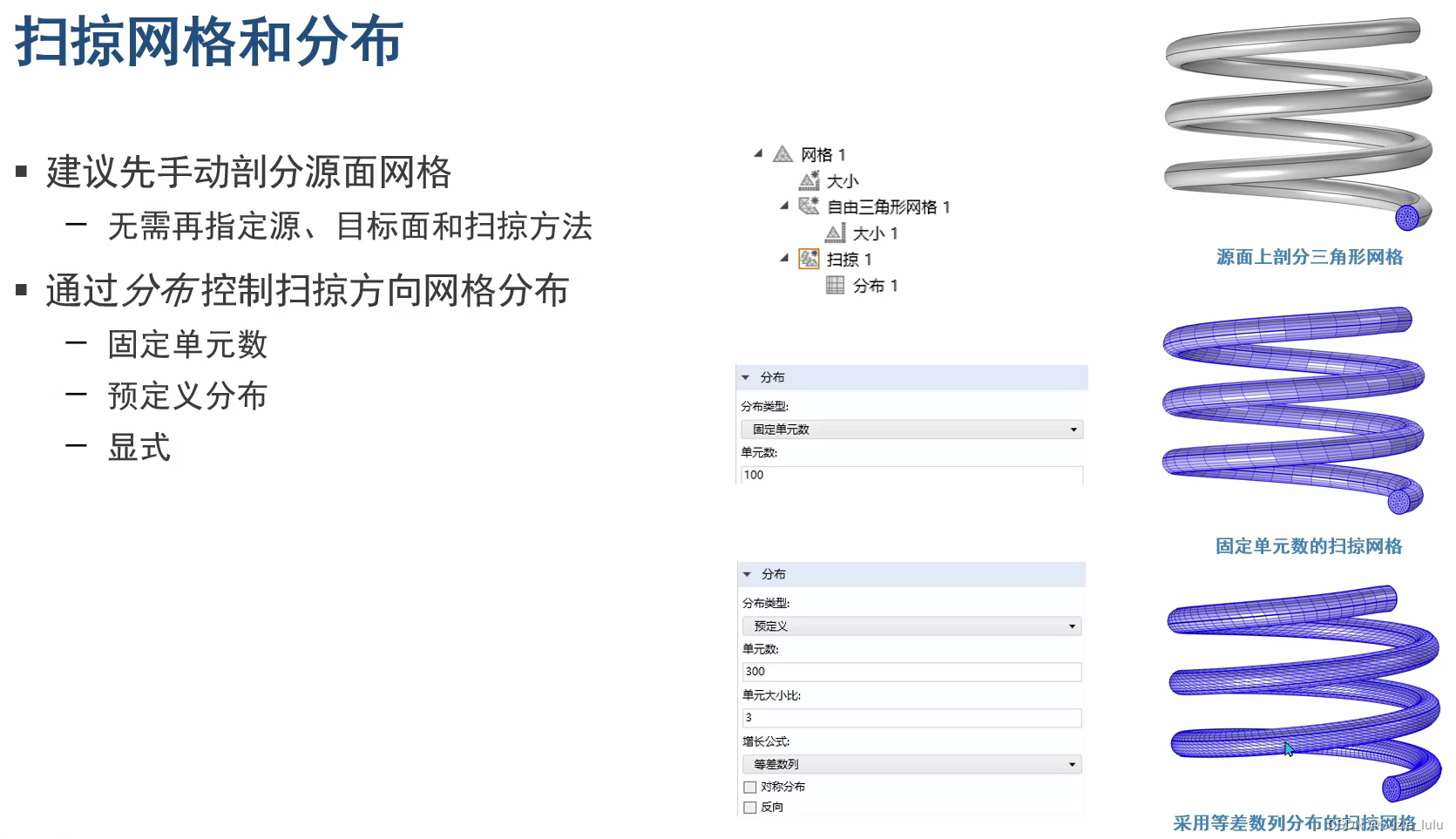

扫掠网格：

Step1：规则处扫掠网格；

Step2：不规则处四面体网格。

23、几何设置中，倒圆角只能用CAD内核，不可用comsol内核。

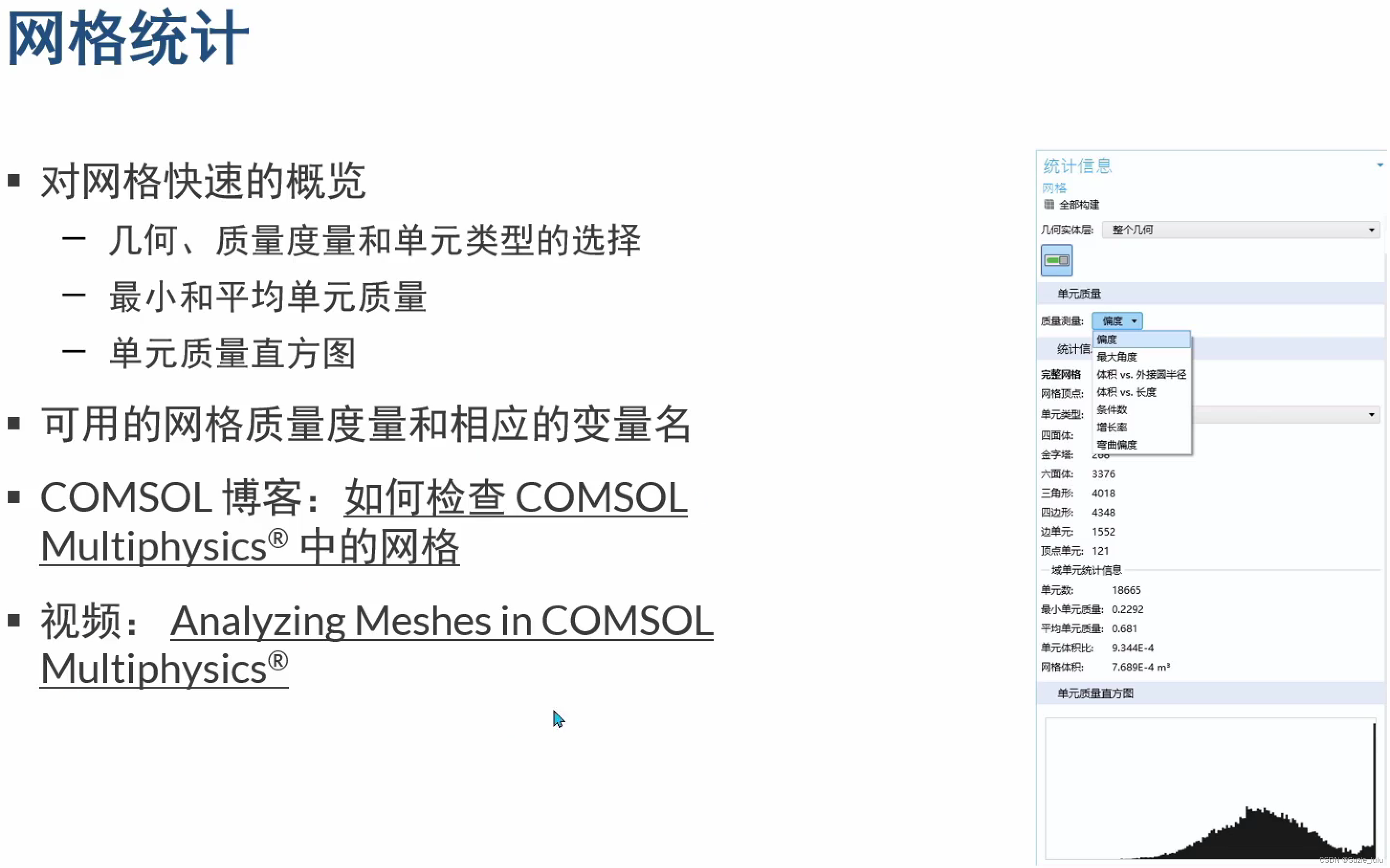

  绘制网格质量：右击网格>>【绘制】，可产生网格数据集，利用【派生值】计算【体最大】和【体平均】计算网格质量（表达式）：最大【整个网格中的网格单元数】meshelementall，平均【单元质量(偏度)】qualskewness。



        ii 闭环：

        【工作平面】>>【回转】>>

        磁场（mf）：【线圈】>>【几何分析】>>【输入】（面）
        磁场与电场（mef）：【磁绝缘1】>>【终端】、【接地】

        磁场（mf）：【线圈】>>【几何分析】>>【电绝缘】（面）
        磁场与电场（mef）：【磁连续】>>【电绝缘】（面）

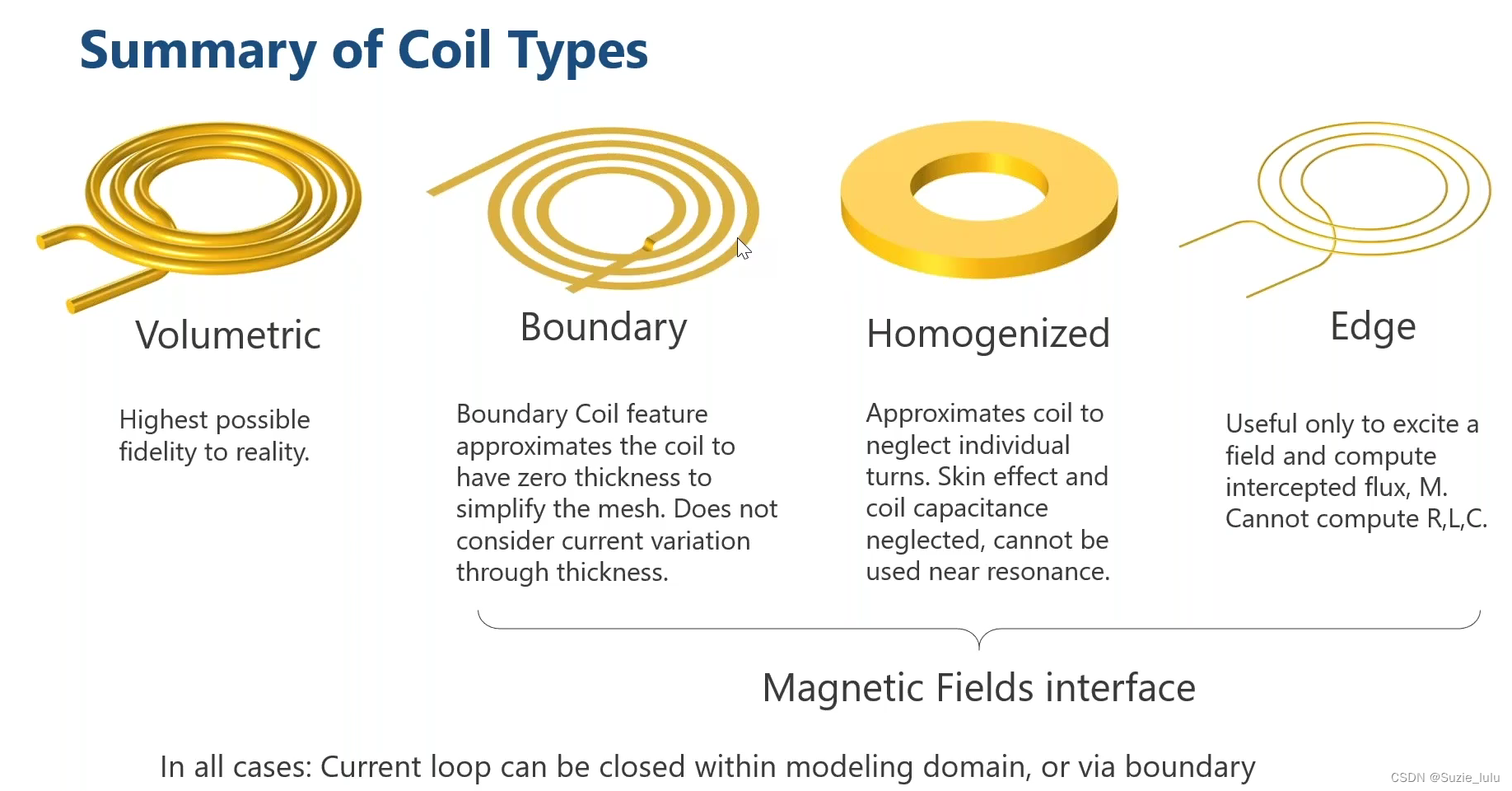

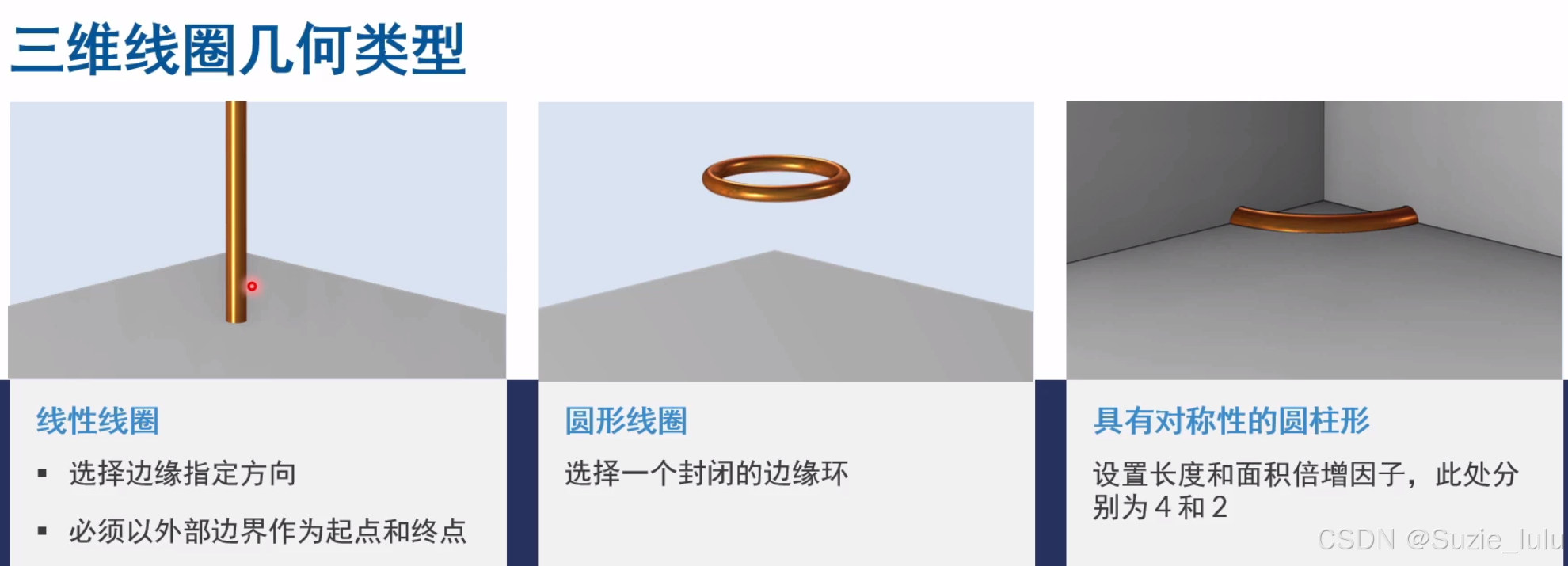

线圈类型 ：

线性 ：平行直导线束，两端面与外部边界接触（电流方向为直线）

圆形 ：圆形缠绕的导线束（电流方向为环状）

数值 ：任意几何形状的线圈（需要添加 线圈几何分析——电流守恒检验 ）

用户定义：任意几何形状的线圈（电流）（需要添加 线圈几何分析——电流守恒检验 ）

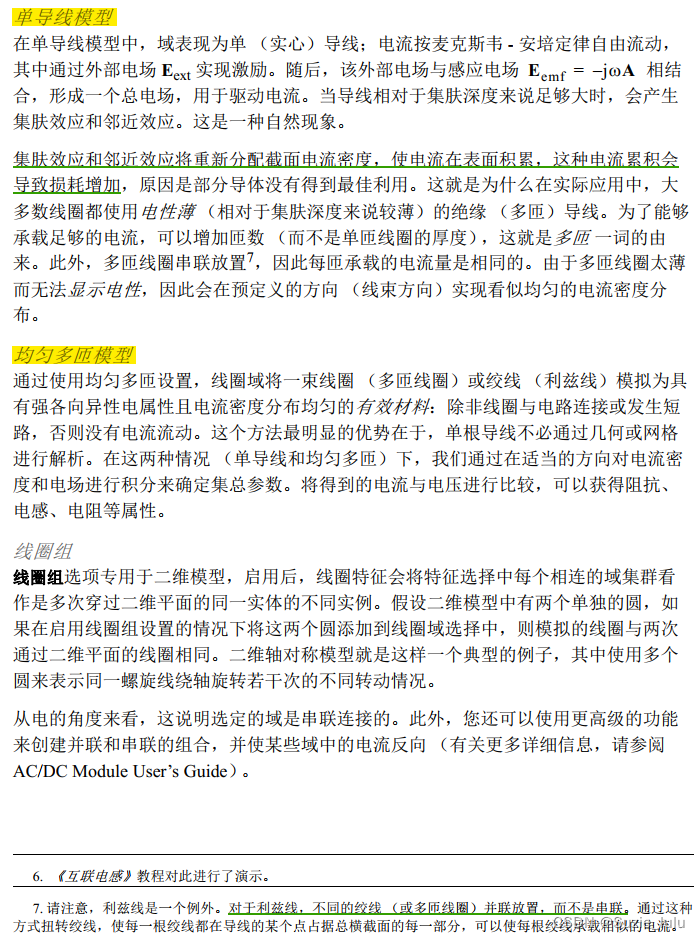

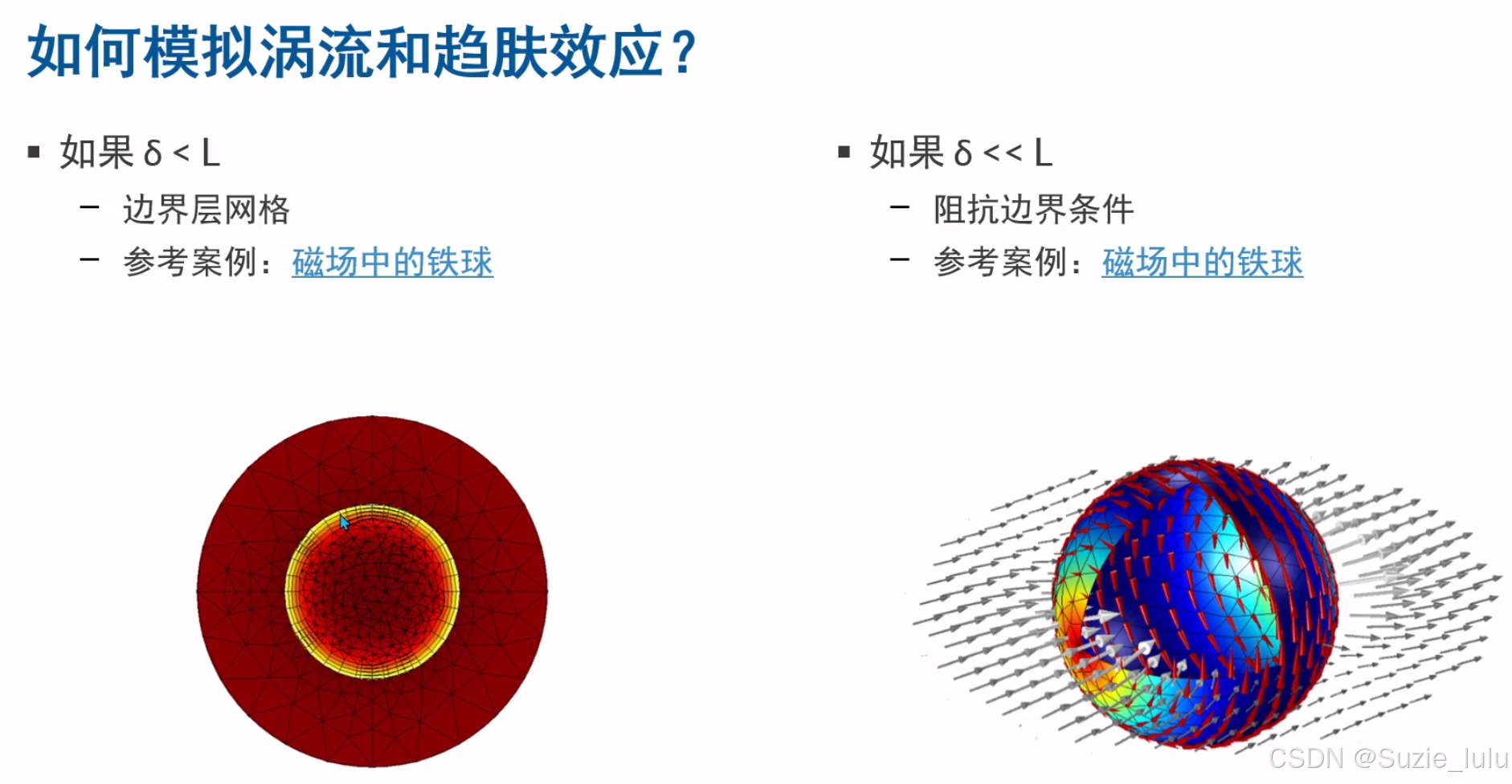

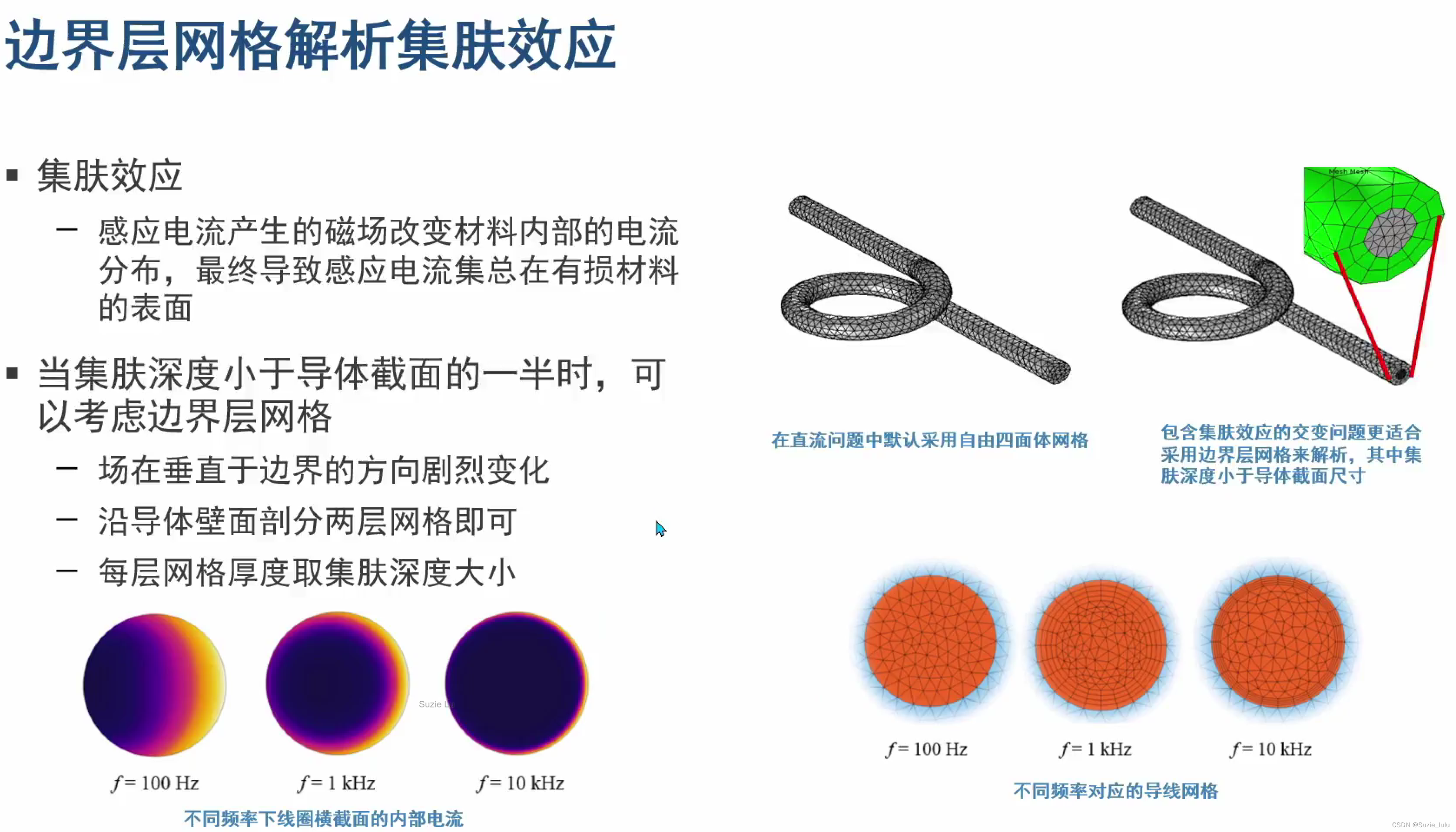

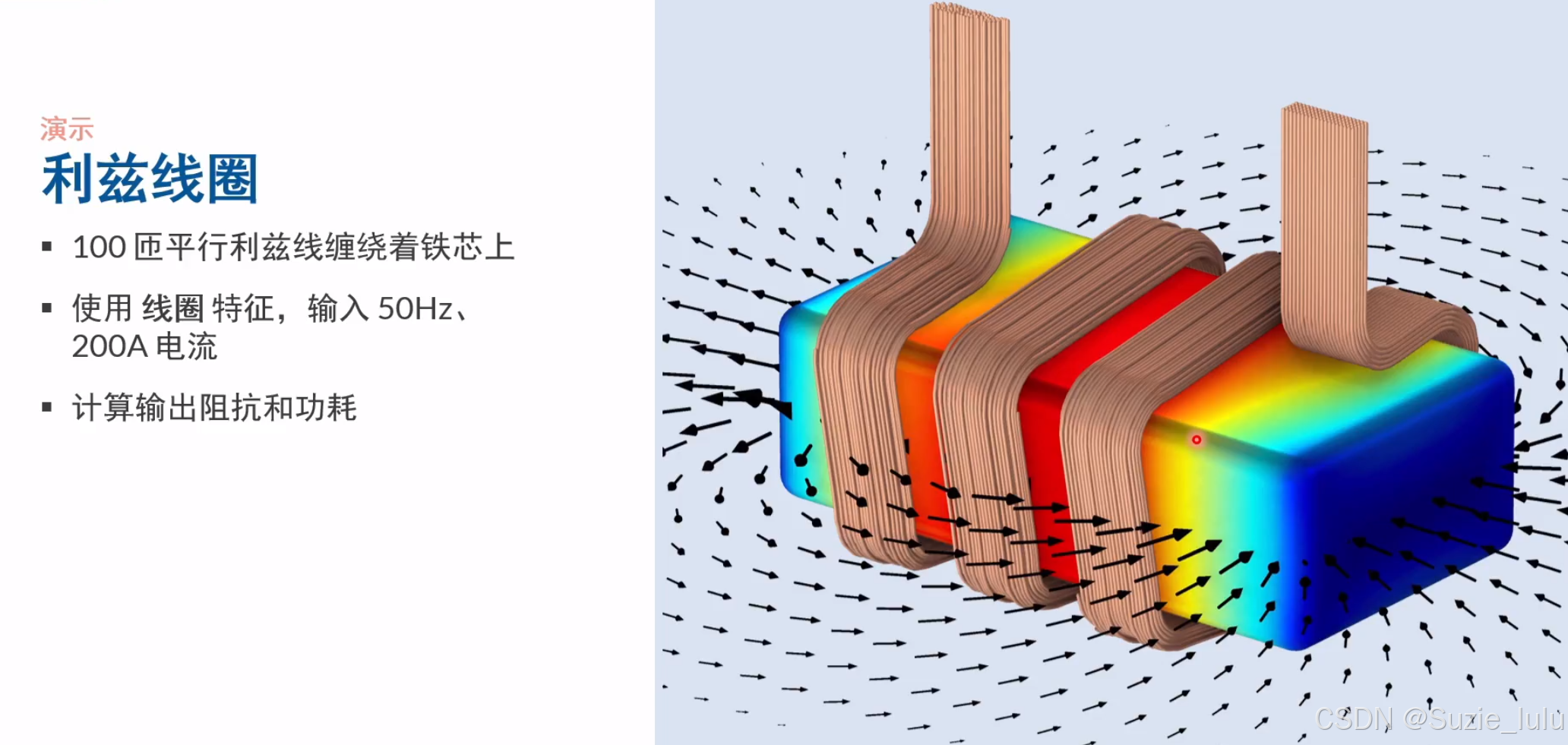

对于具有多个细匝的线圈或绞线比集肤深度细得多的利兹线 （包括某些分割导体设计）来说，【均匀多匝>>>数值】是理想的设置。启用此设置后，线圈匝或绞线束将表现为具有均匀横截面电流密度分布的强各向异性连续体

均匀多匝线圈若是紧贴，记得提取重叠面积设置【电绝缘】

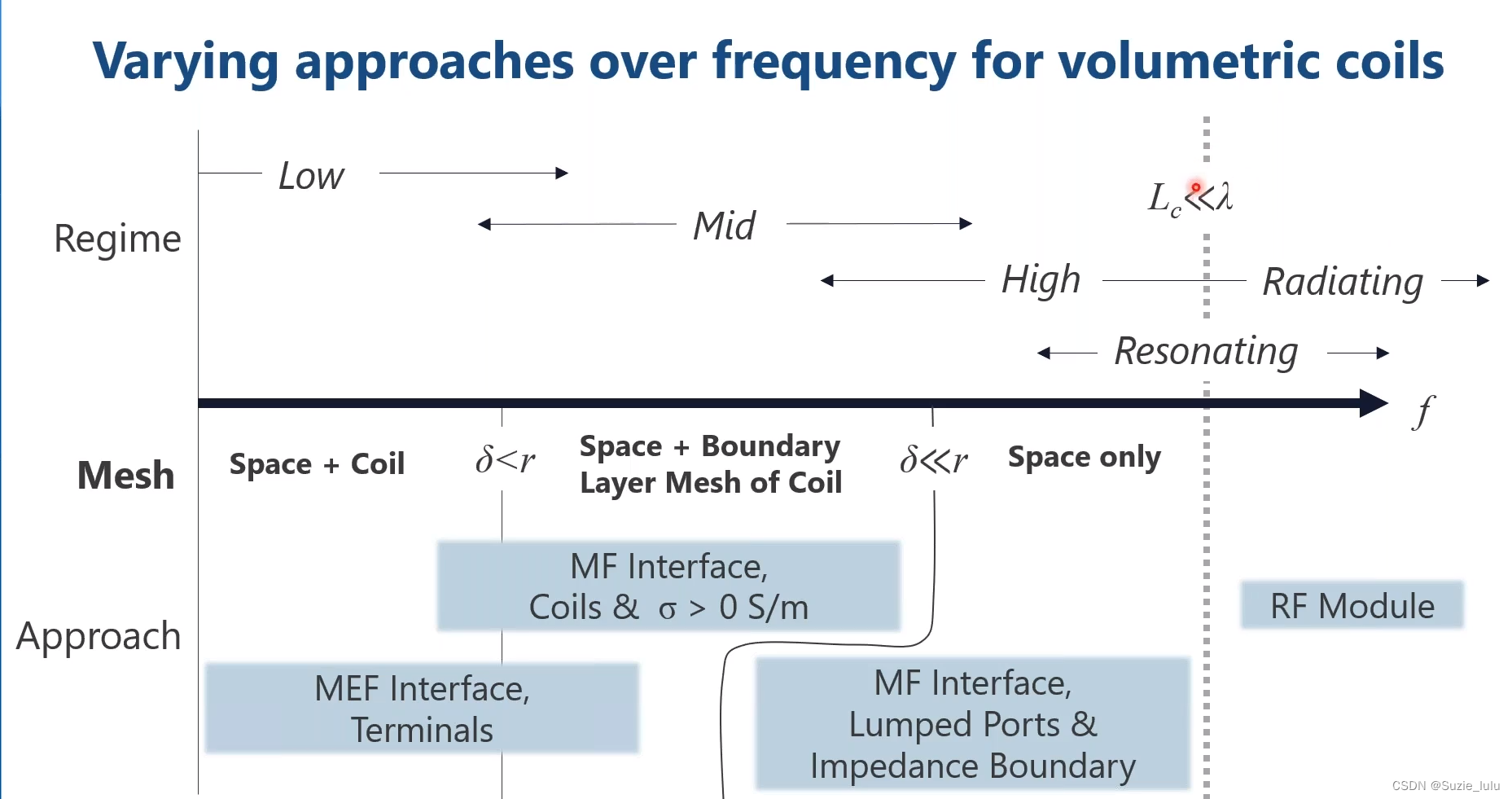

 23、不规则线圈域选择【数值】类型，在计算前要添加【研究步骤】>>【线圈几何分析】，注意【集总端口】不需【线圈几何分析】，见Class3>>MF2

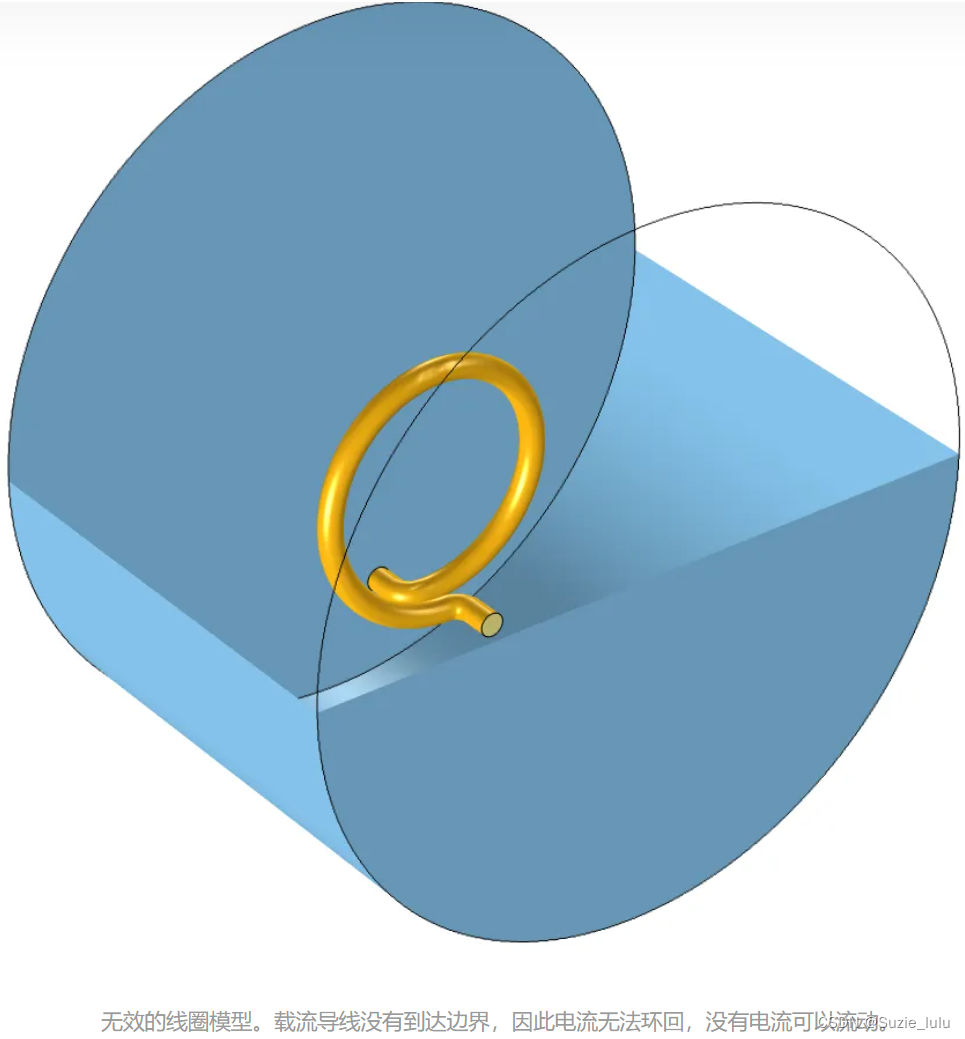

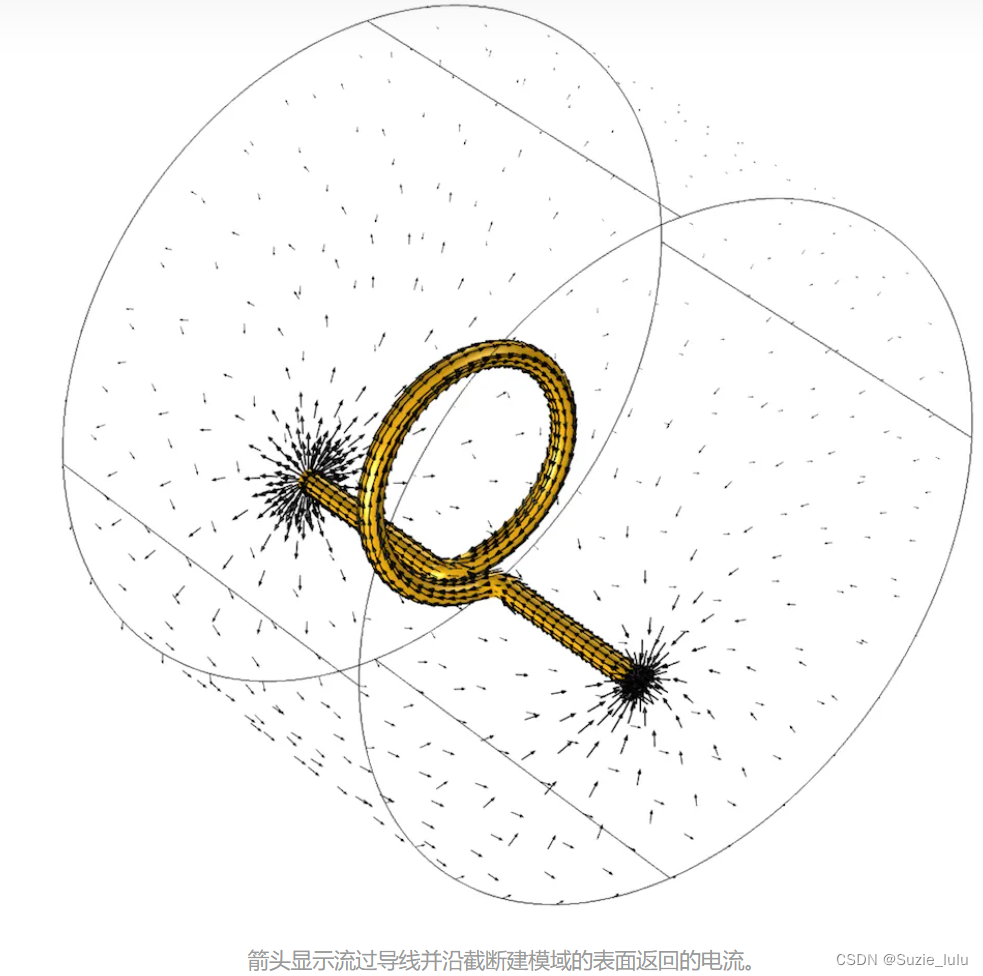

24、开放式线圈建模务必注意【闭合电流路径】：为线圈或任何由电流激发的磁场建模时，都必须有一个封闭的电流路径（回路）。如果试图施加一个流经开路线圈的电流，相当于暗示电流（电子）瞬间从开路线圈的一端移动到另一端，这将违反麦克斯韦方程。

26、滑动滚轮选择内部域。

27、【定义】>>>【视图】>>>【显示几何标签】

28、运动域，变形网格

网格反转缺陷解决：

形成装配&自动重新剖分网格

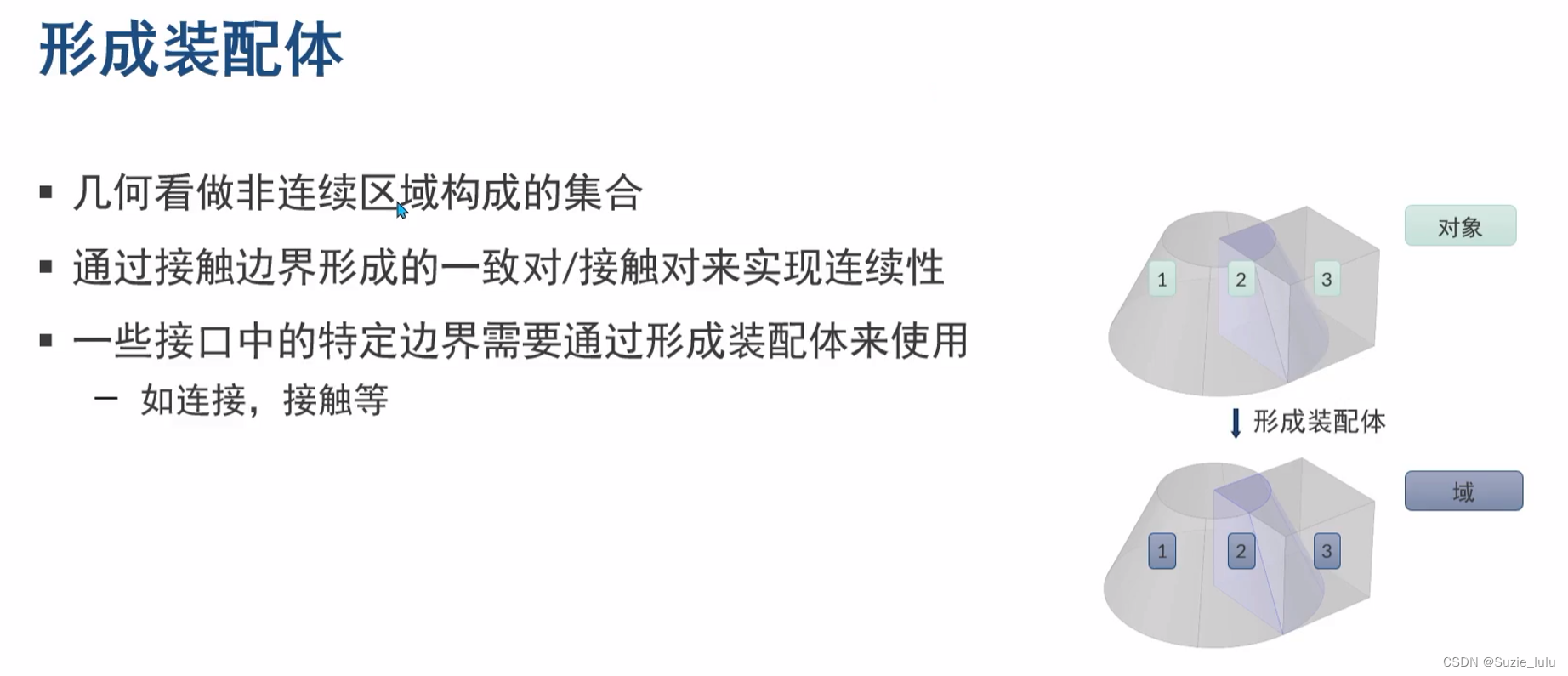

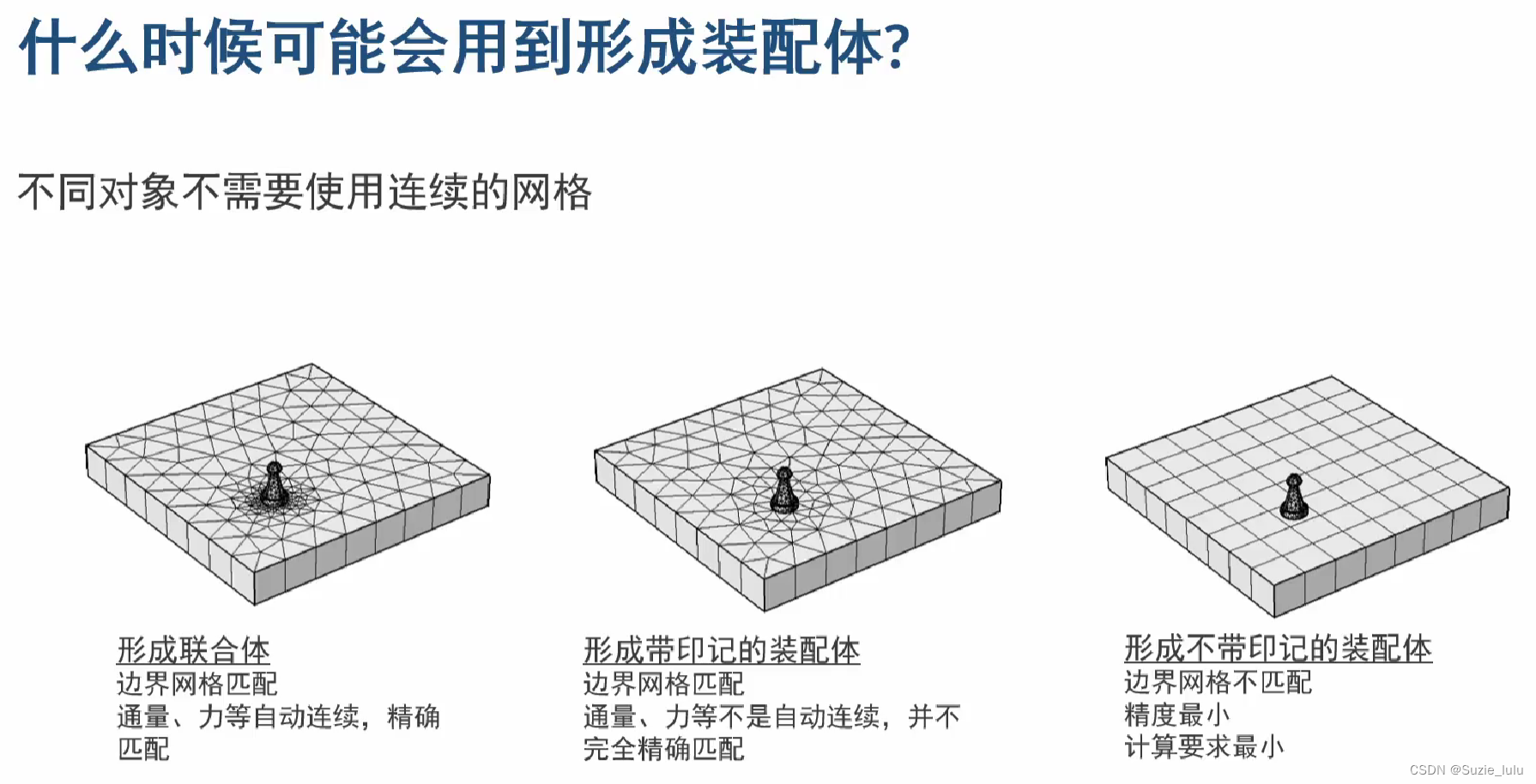

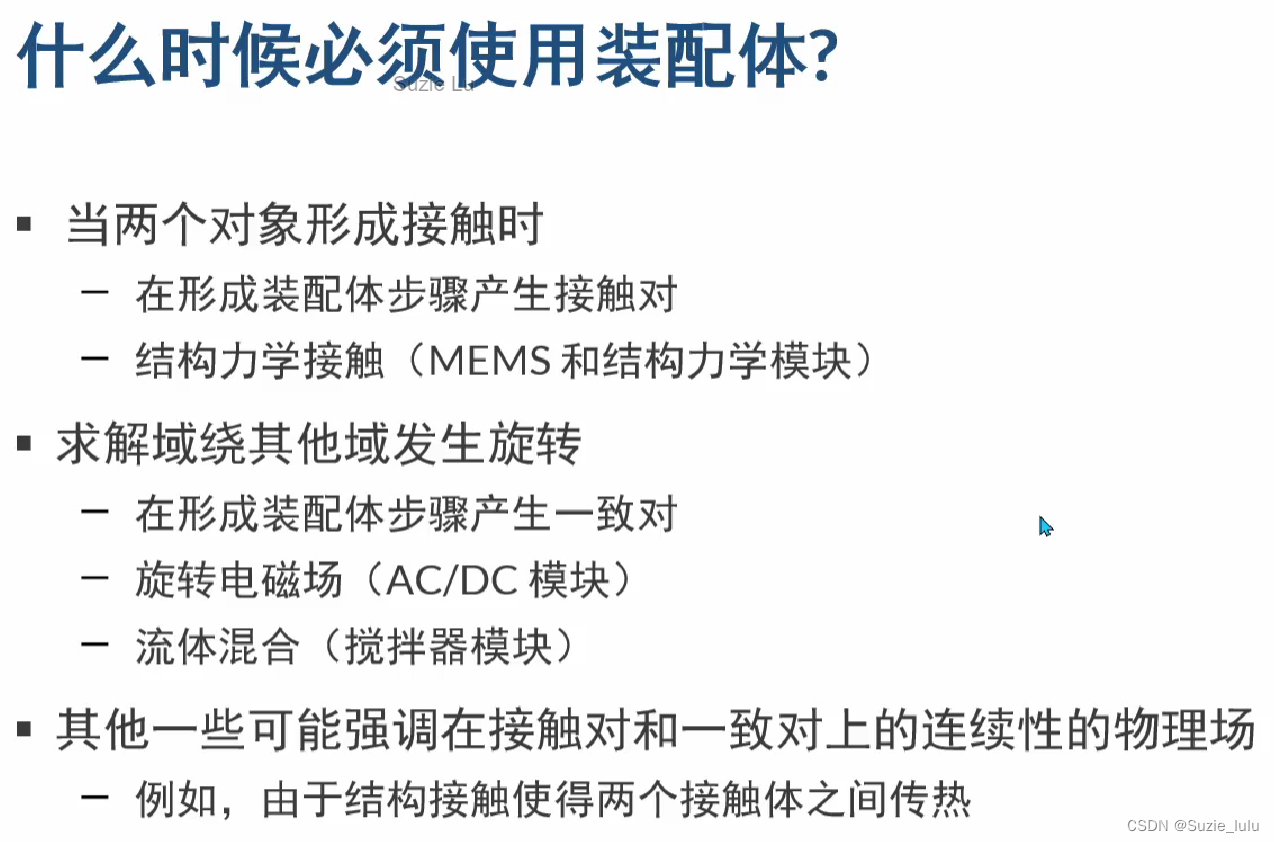

形成装配：不共享边——边附近网格一致>>>创建一致对（可将一个边界的变量映射到另一边界）；





装配体：重合面可以通过【创建对】形成一致对

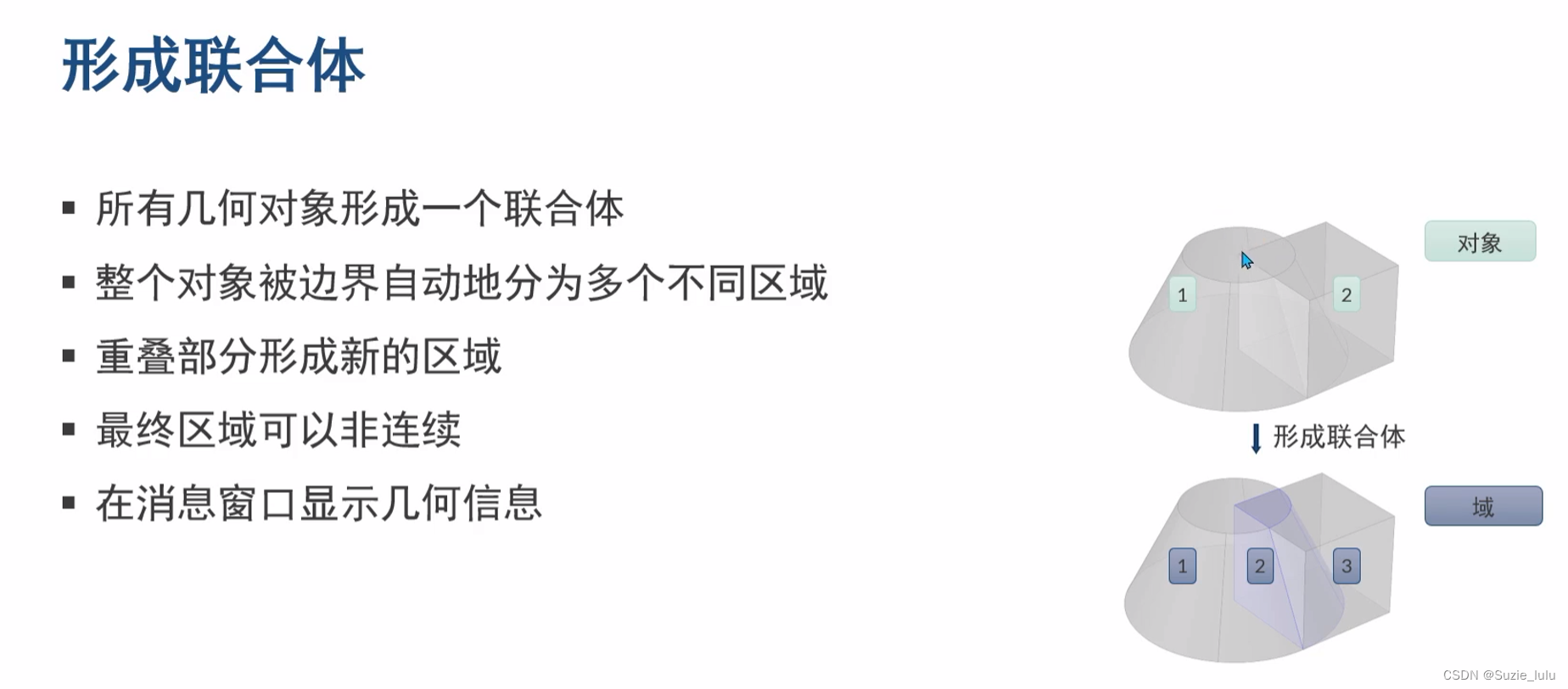

联合体：所有的面是连续的，所有的面是共用面。共享边——边附近网格一致

注意执行【自动重新剖分网格】

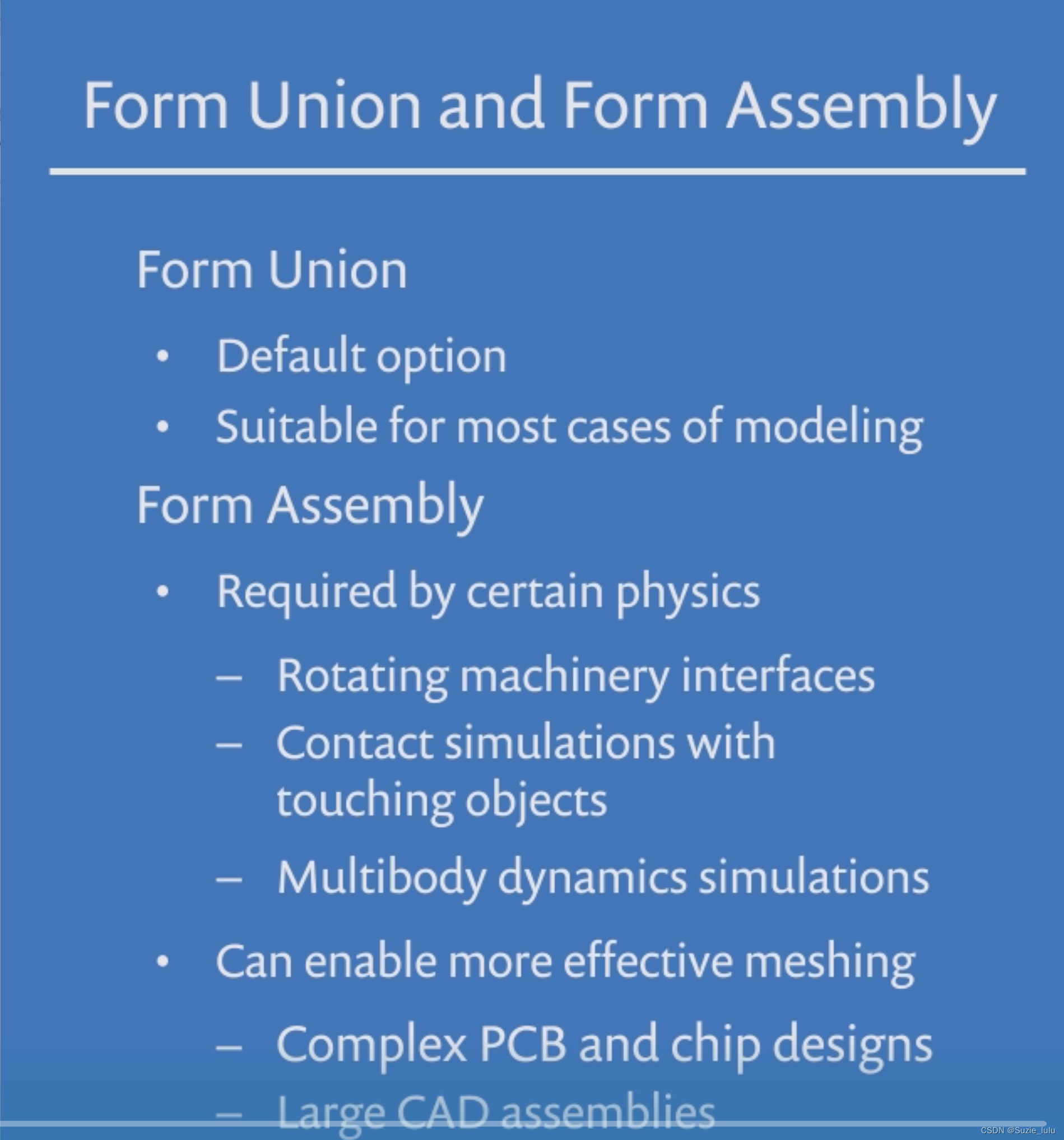

在 COMSOL Multiphysics 中处理旋转机械模型时，都应使用“形成装配”特征来定型几何并创建一致对。为减少一致对的数量，建议将模型的静止零件和旋转零件分别合并到单个域中。如果要在定义物理场时实现跨接触边界的连续流体流动，则需定义“流动连续性”边界条件。

29、【固体力学】接口与【移动网格】 接口无法耦合。【变形几何】 与【固体力学】 可以耦合

30、【动网格】>>>【变形区域】>>>设置窗口>>>【平滑处理&C2】>>>【边界>>>固定边界】（>>>【指定法向位移】）

31、参考坐标系称为空间坐标系，默认情况下，其坐标为小写字母 （x, y, z，轴对称情况下为 r, phi, z） 。相对材料静止的坐标系称为材料坐标系，默认情况下，其坐标为大写字母 （X, Y, Z，轴对称情况下为 R, PHI, Z）。

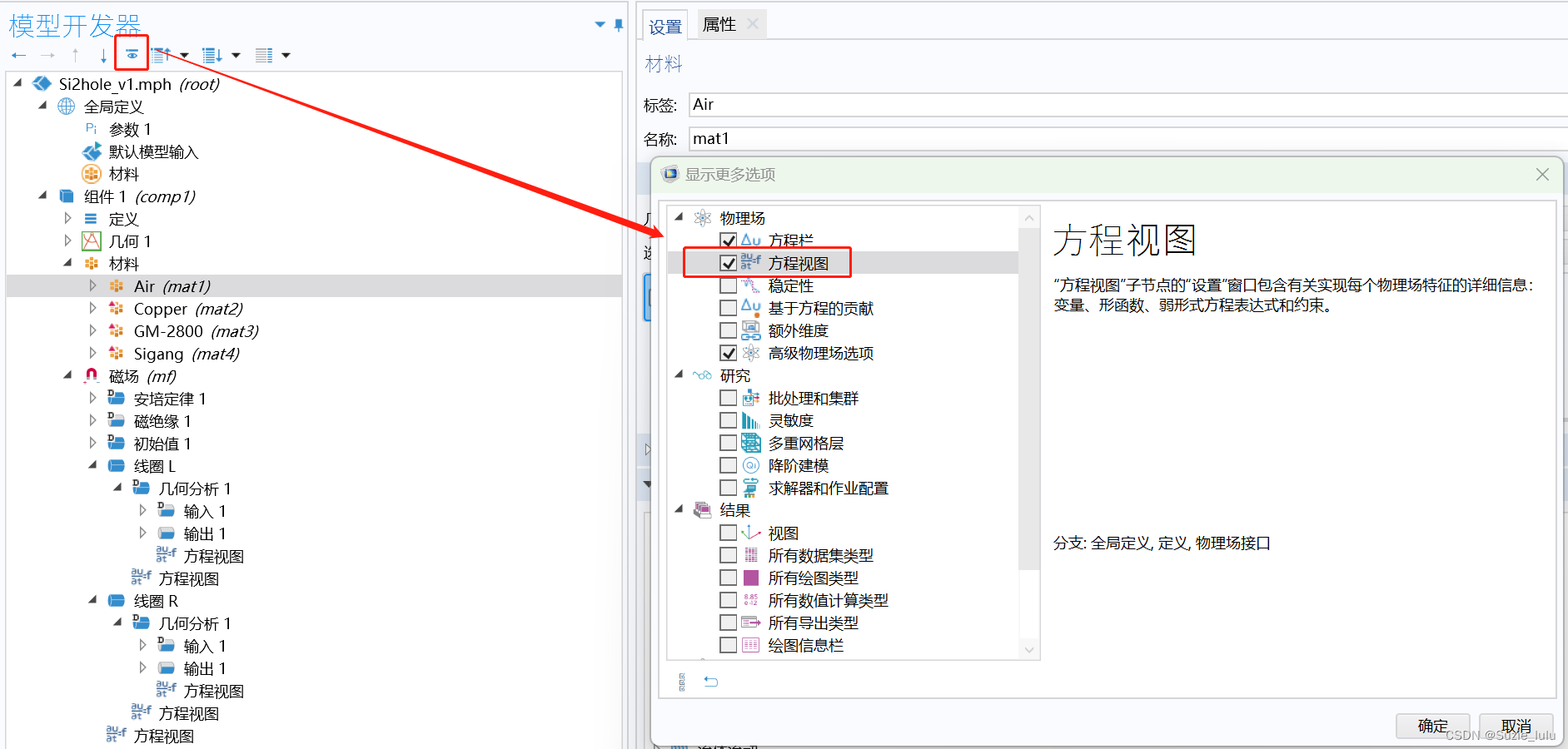

32、寻找底层计算逻辑，查看方程：

33、右击几何>>【虚拟操作】>>【忽略边】

34、在画图页面中，如果某一部分没有结果显示，要确认物理场中是否隐藏零件。

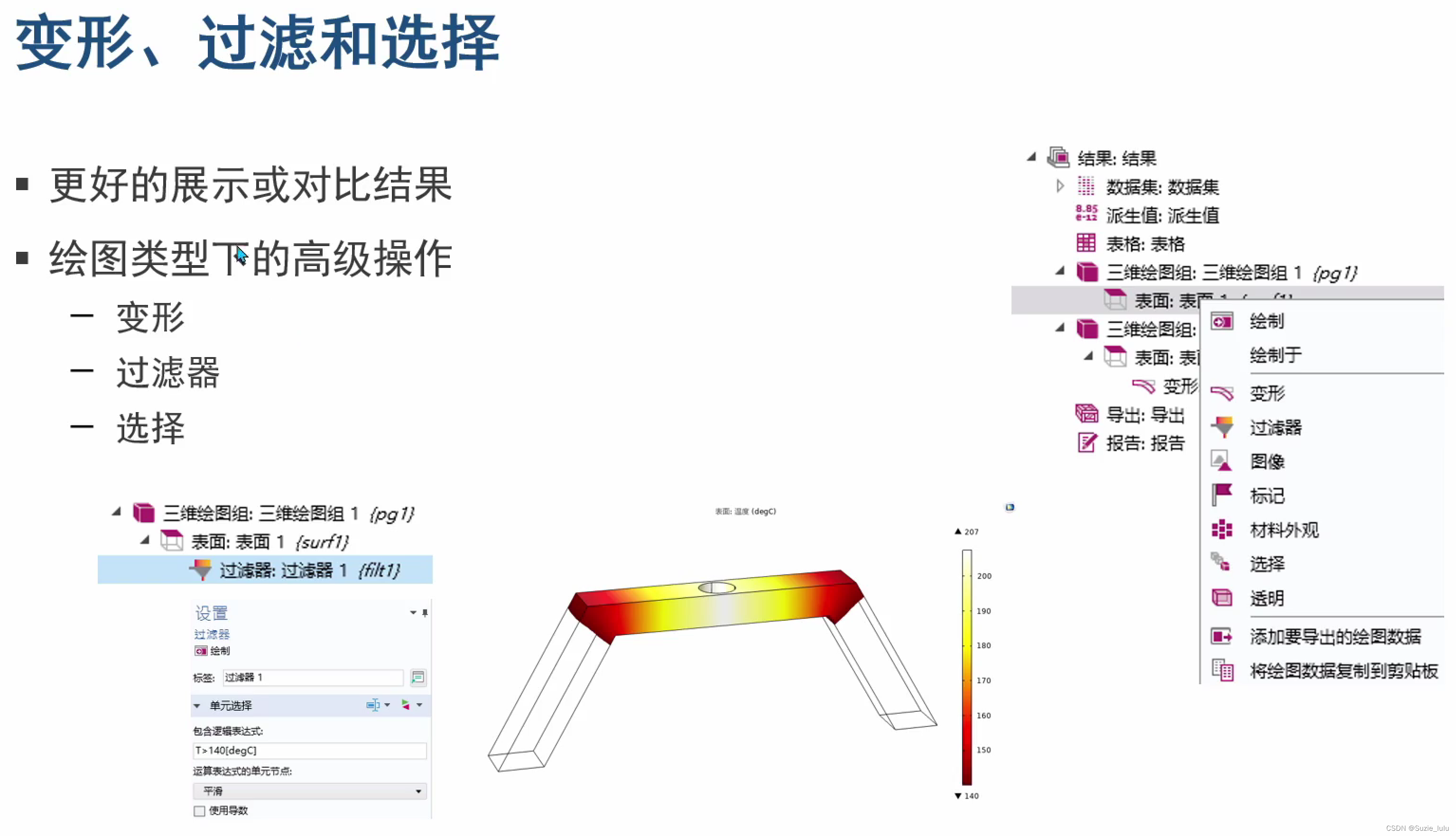

35、后处理：

使用同一图例：【继承样式】 右键【绘图类型be like表面】>>【添加要导出的绘图数据】导出数据默认网格节点，可修改至规则栅格节点

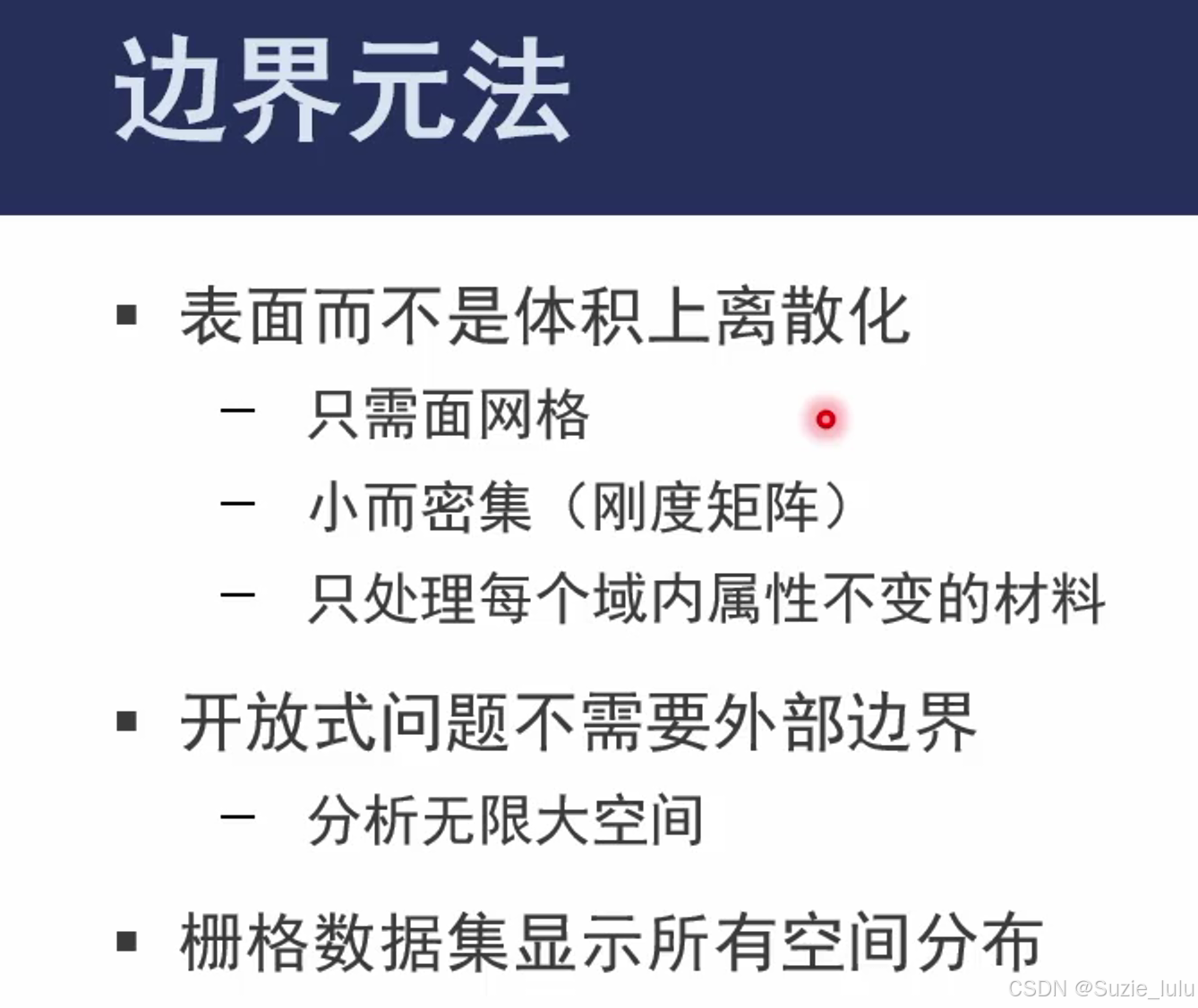

 35、边界元分析（由面网格推算，运算量大）

36、报告 ：
