SolidWorks2015 异形螺线管轴线绘制

Suzie_lulu

已于 2024-03-01 16:34:20 修改

阅读量580

点赞数 5

文章标签：经验分享

于 2024-01-13 13:59:39 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/Suzie_lulu/article/details/135569118

版权

本文介绍了在机械设计中，如何通过法1将投影应用到曲面上以及法2的详细步骤，包括画球、创建基准面、3D草图中的投影面拉伸切除操作，强调必须在3D草图阶段转化为实体曲线的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

和学机械的同学请教了下，总之：看投影，

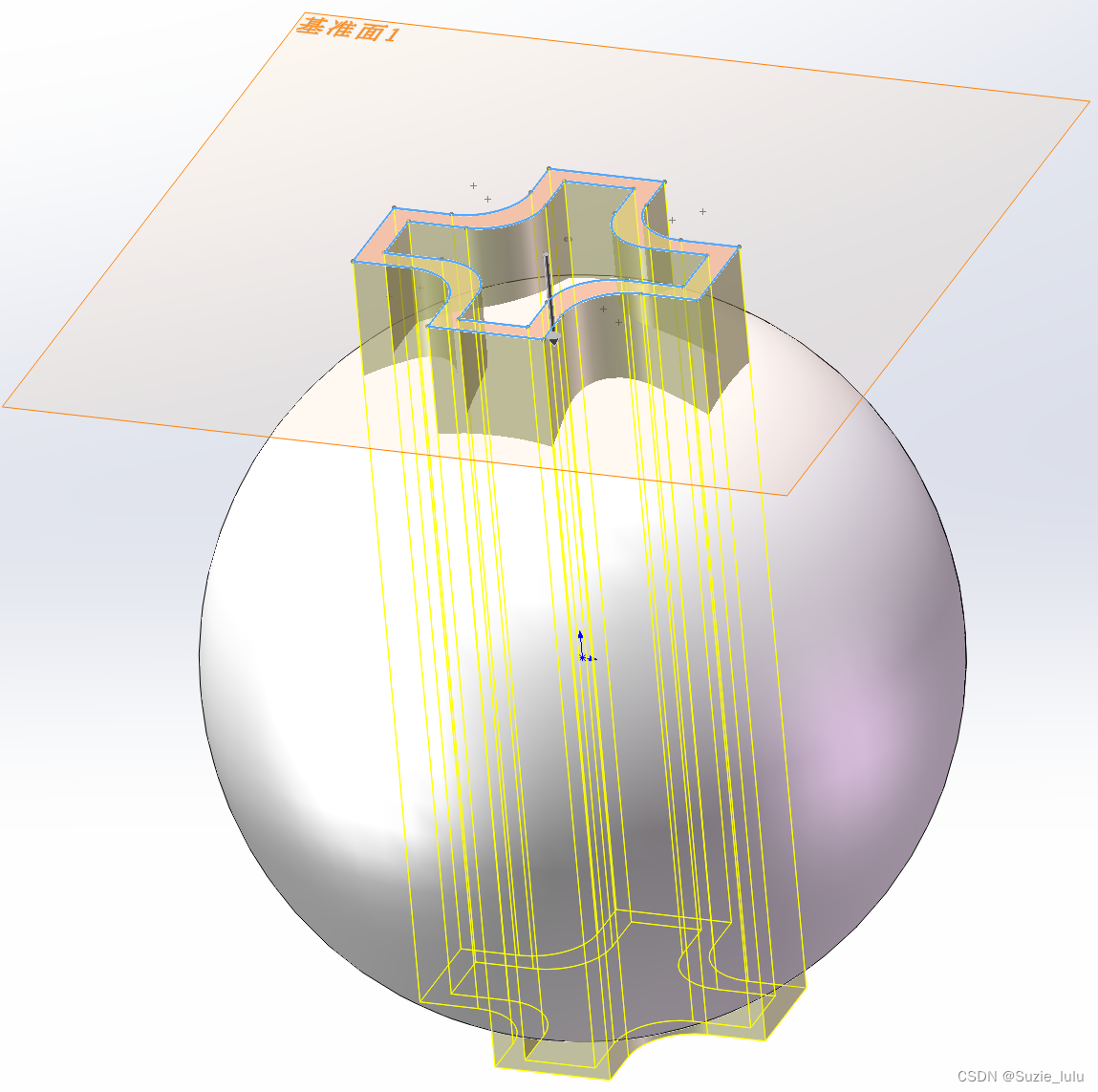

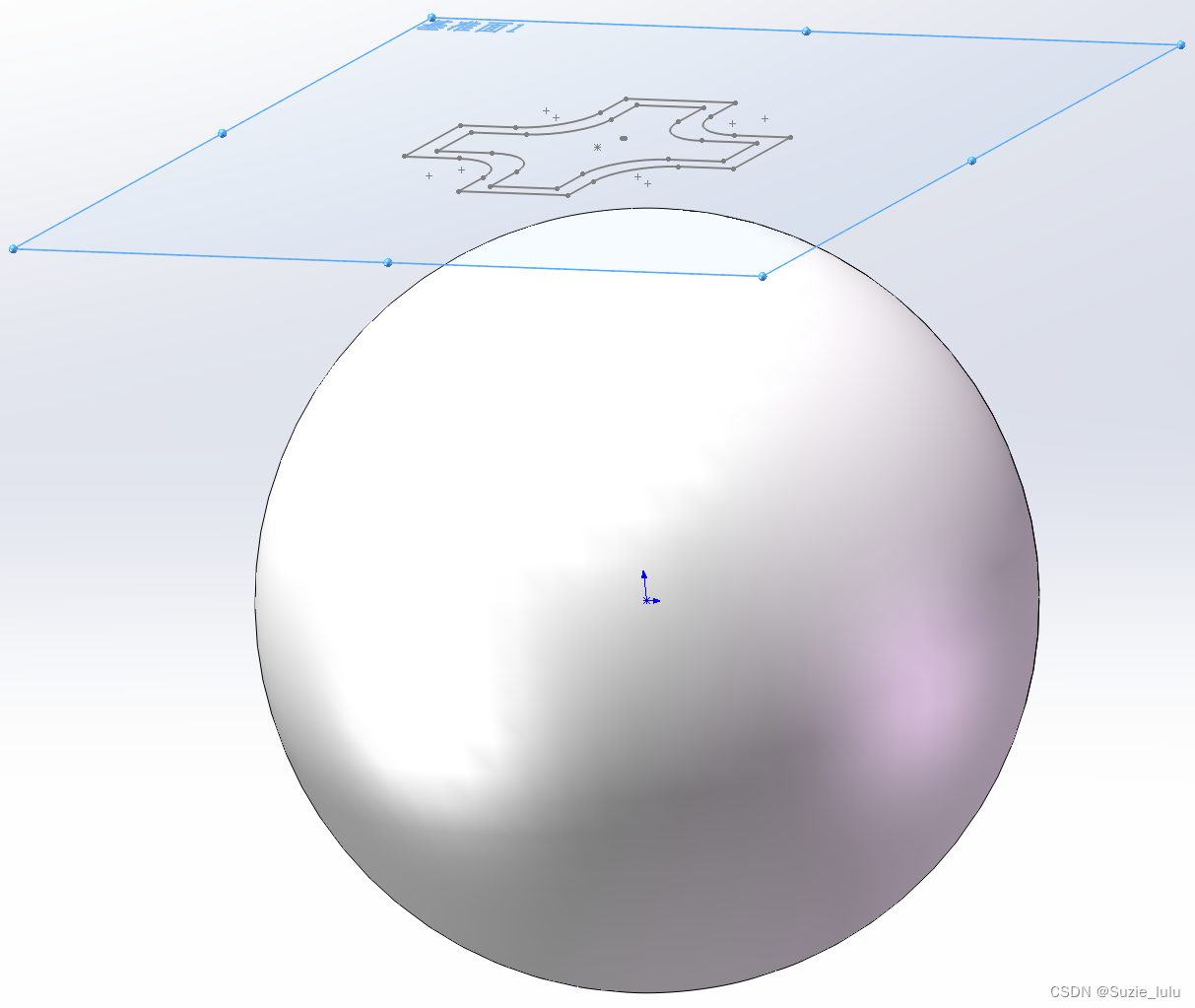

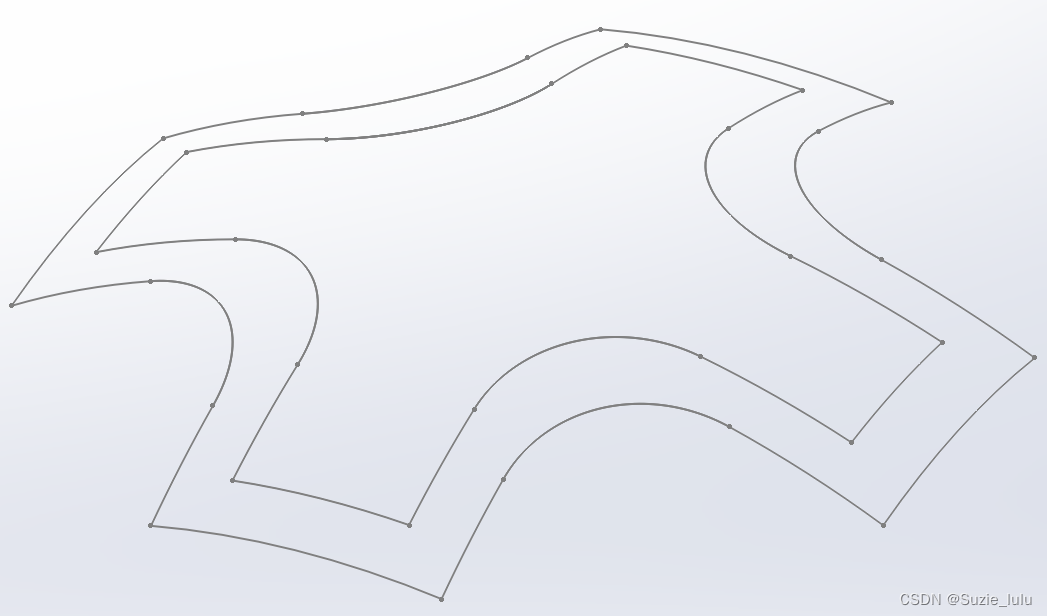

法1：投影到曲面。
法2如下：3D草图转化为实体曲线。

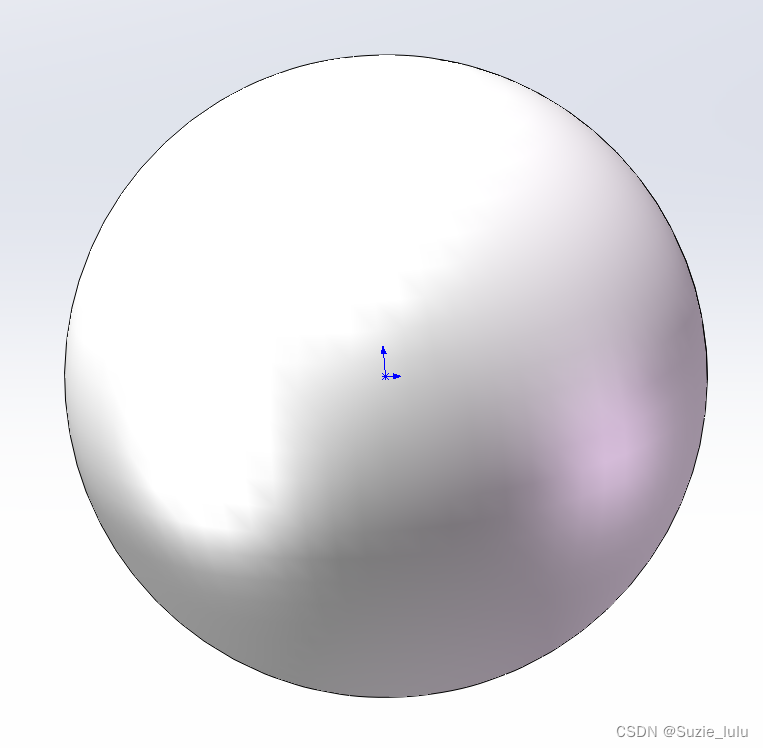

1、画球

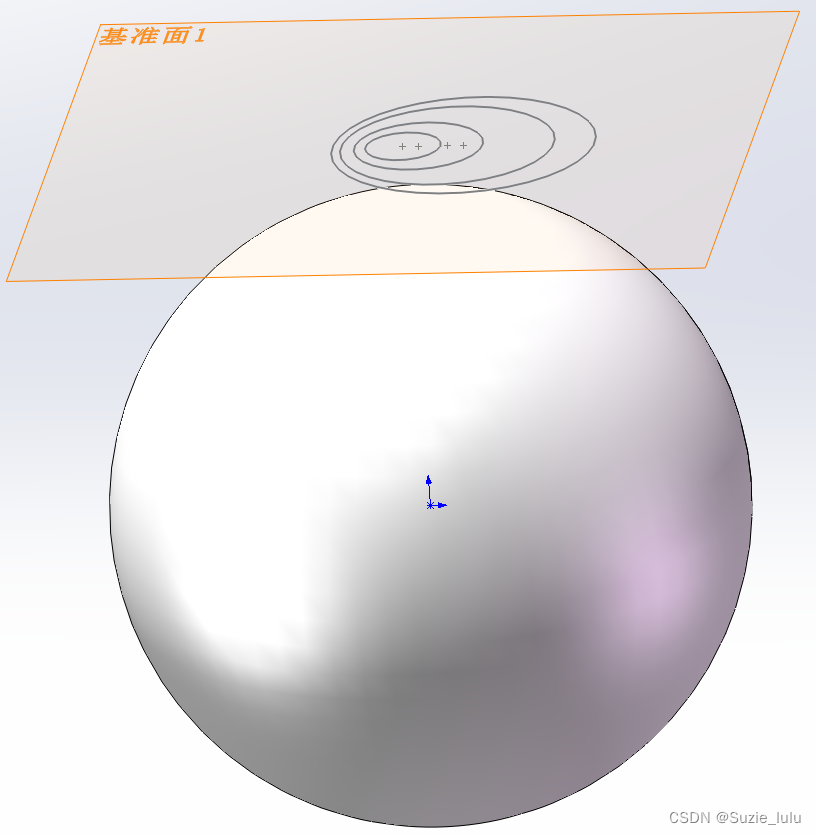

2、新建基准面画投影面草图

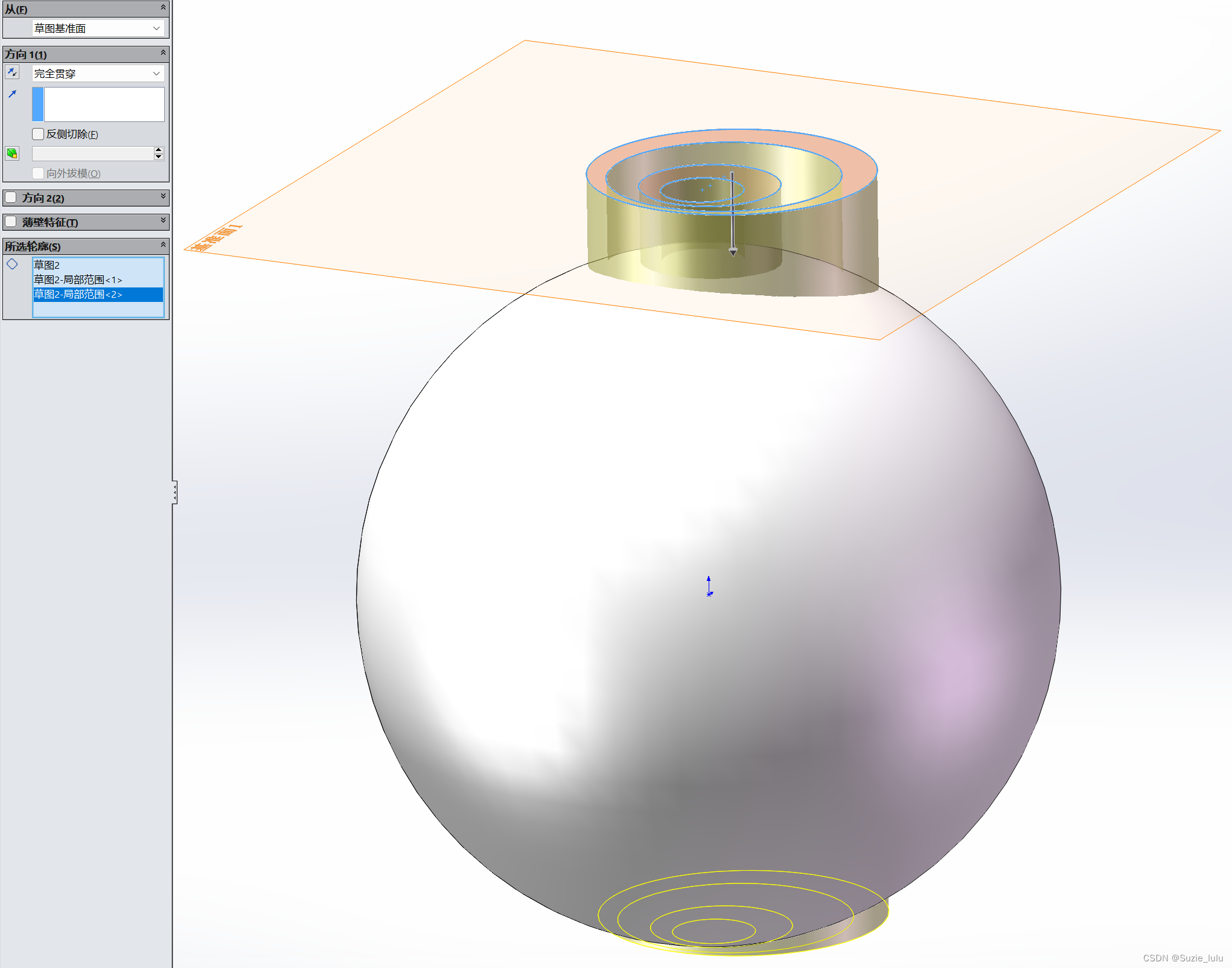

3、拉伸切除

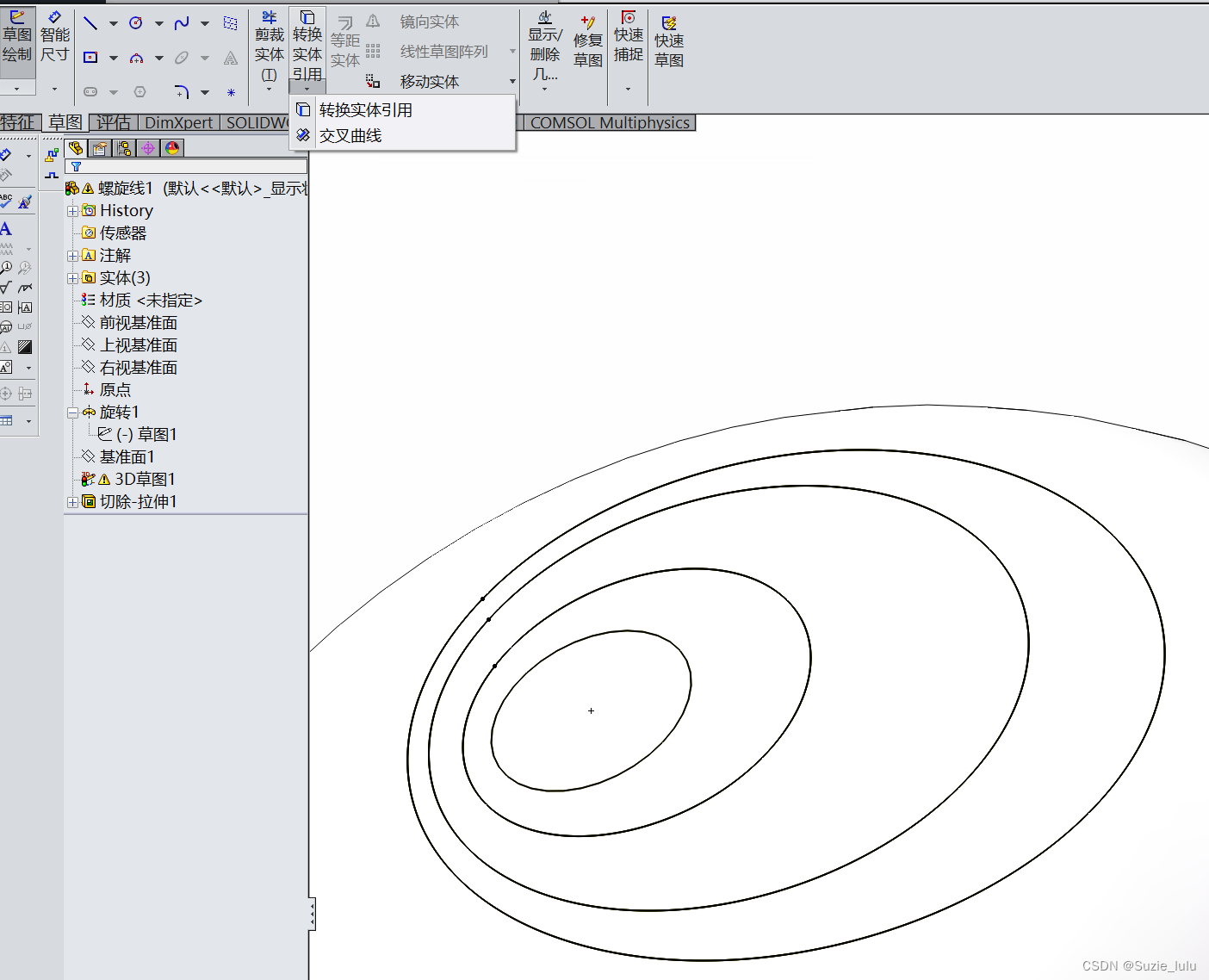

4、转化为实体（注意这里一定是在3D草图绘制的时候！！！否则没有交叉曲线！无能狂怒！）
