软件：AD17。
前提是确定自己的芯片啥的在原理图中就已经封装好了！！然后pcb图3d视角中就是不显示3d模型！！

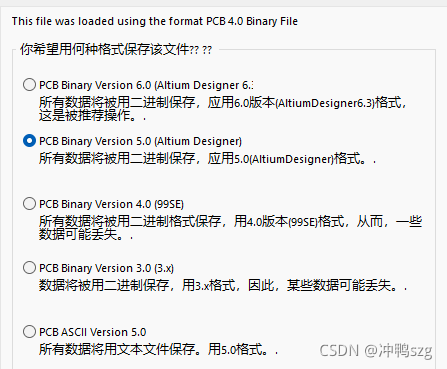

（我出现这个情况应该是当时保存pcb板子失败，然后我将pcb板子另保存为低格式的版本然后重新导入工程后出现的3d模型丢失。
在这里插入图片描述

在上方工具选项中打开从PCB库中更新。
在这里插入图片描述
更新所有封装
在这里插入图片描述

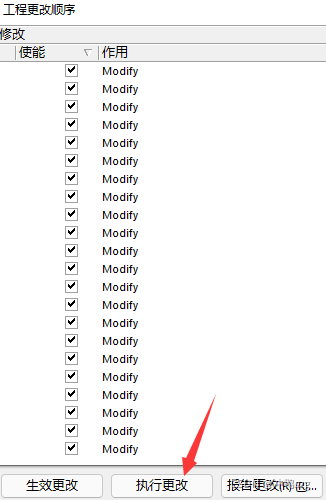

然后执行更改
在这里插入图片描述

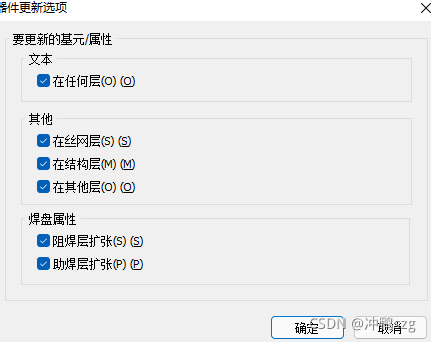

直接全部更新！
