plc控制变频器

 一.前置

1. 连接方式：

   • PLC和变频器通过RS485串行接口进行连接。
   • 使用特定的通信协议（如Modbus RTU）进行数据交换。

2. 控制功能：

   • PLC可以读取变频器的各种参数，如运行频率、电流、电压等。
   • 可以对变频器进行各种参数设置和控制操作，如设定频率、启动/停止、正反转等。
   • 具有控制精度高、灵活性强、可以实现远程监控等优点。

3. 注意事项：

   • 需要确保PLC和变频器之间的通信协议兼容。
   • 通信距离和速率可能受到环境因素的影响。

 二,具体步骤

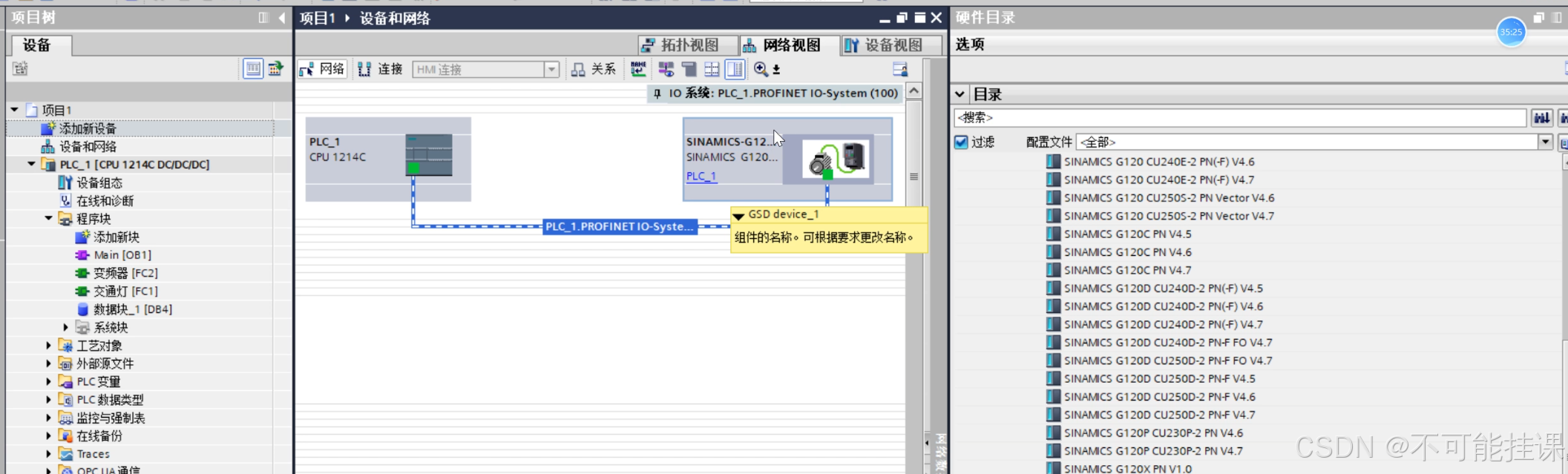

1.在plc中添加正确型号的设备组态

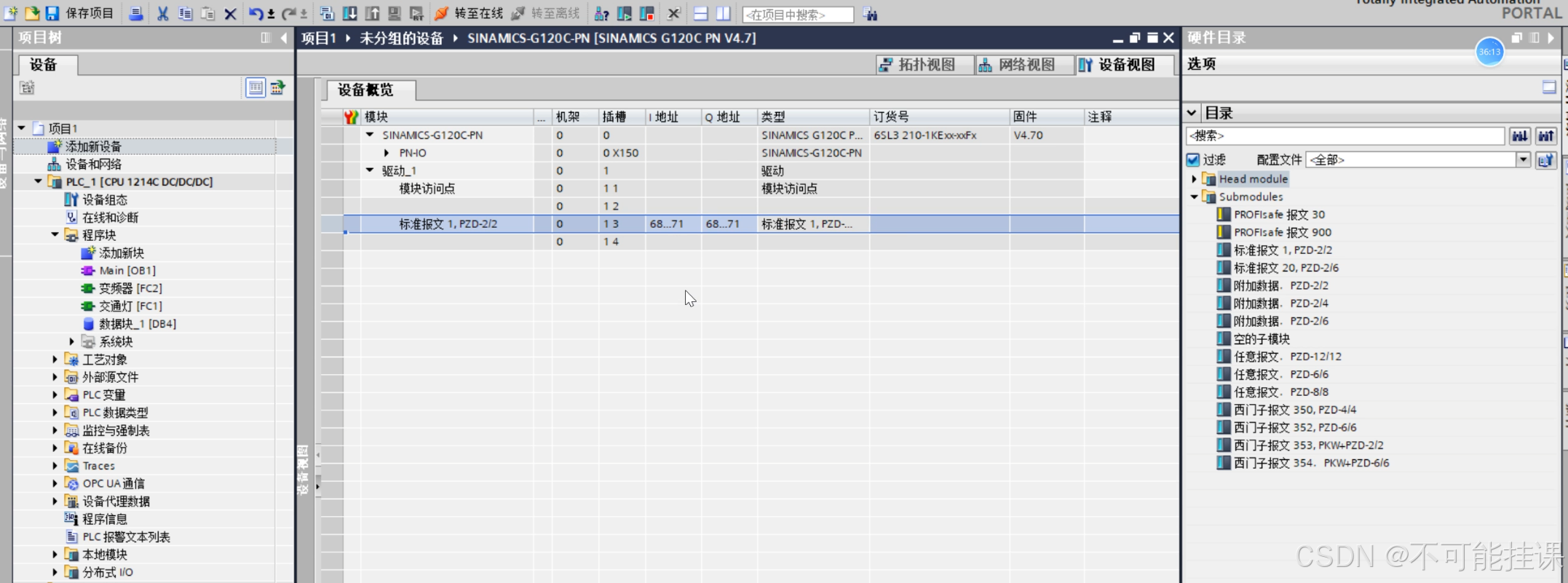

2.在变频器中添加报文

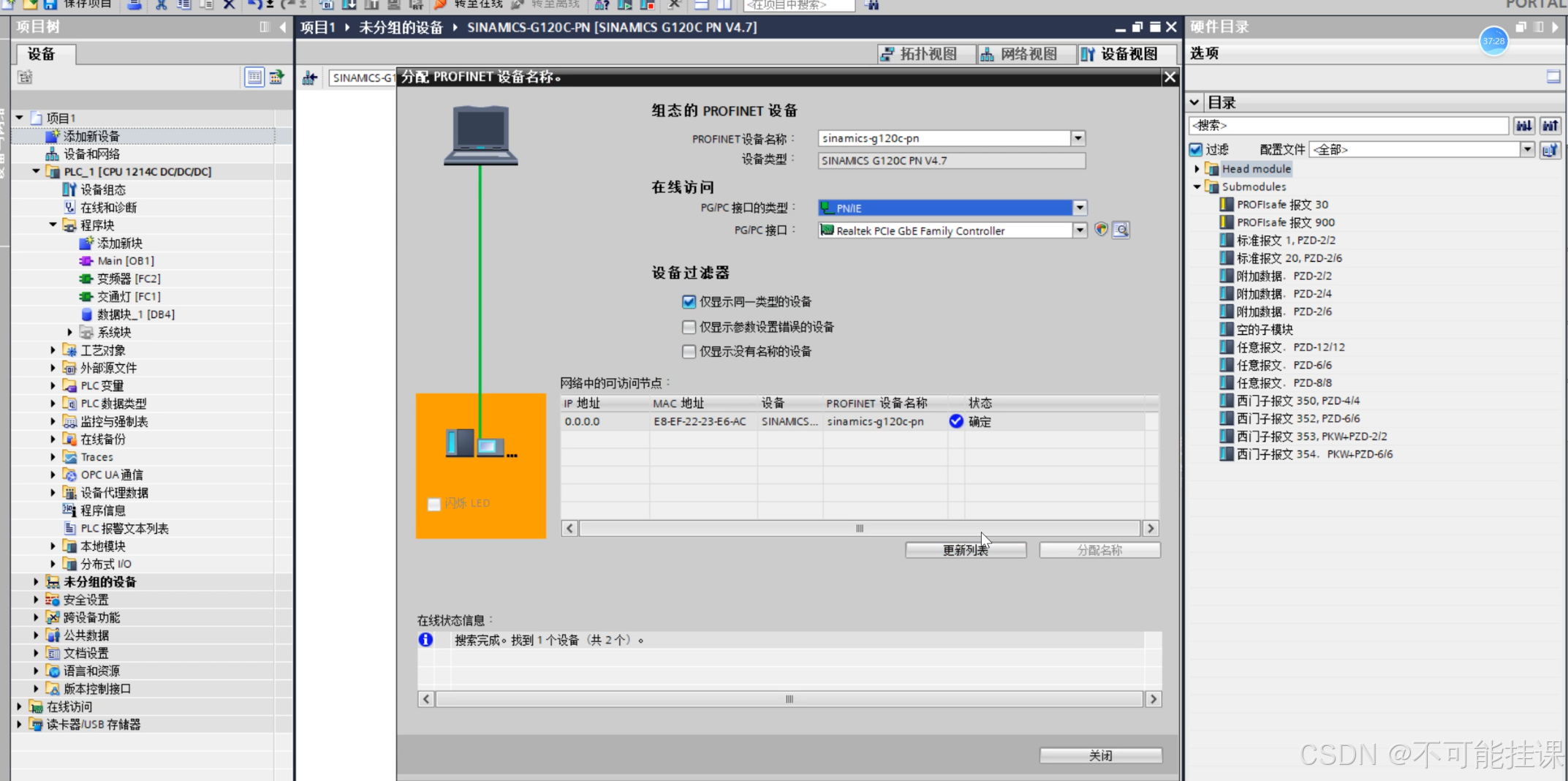

3.分配设备名称(要插网线与plc插入同一个交换机中)

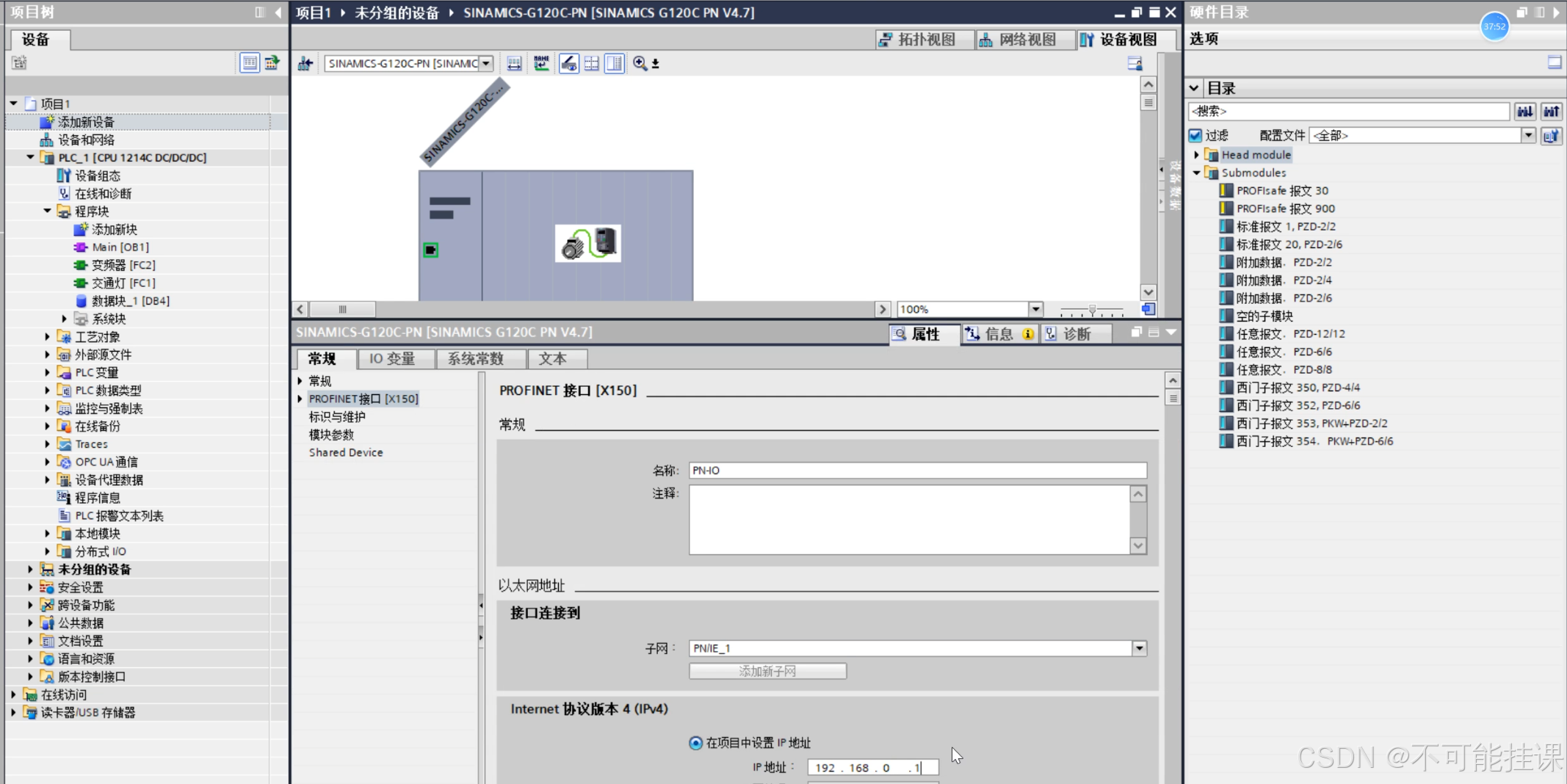

4修改ip地址

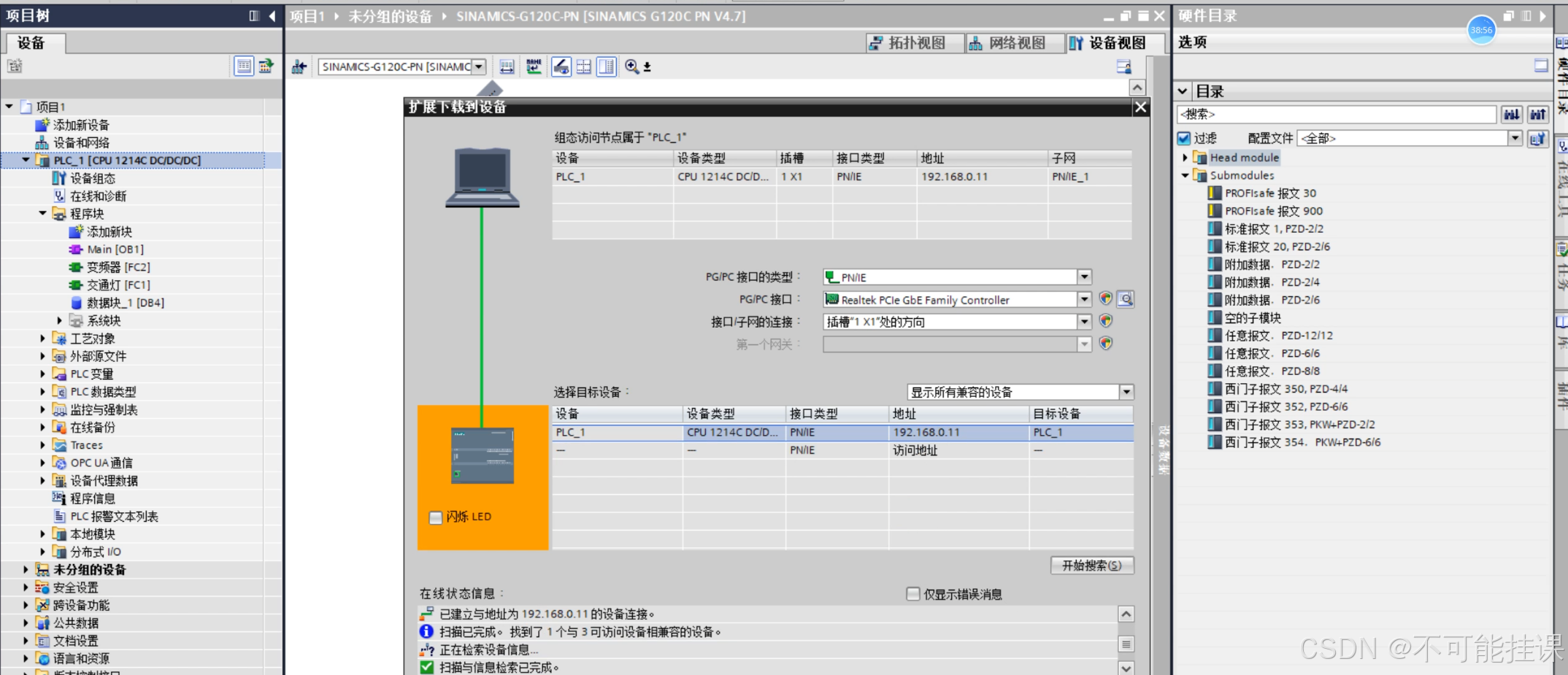

5.完成前四步骤后先下载到plc

6.下载完成后要对变频器进行设置（可从变频器操作面板上进行或者直接从博图软件中设置）面板设置参考发表的上一篇文章，下文为从博图软件中设置

从在线访问中找到变频器

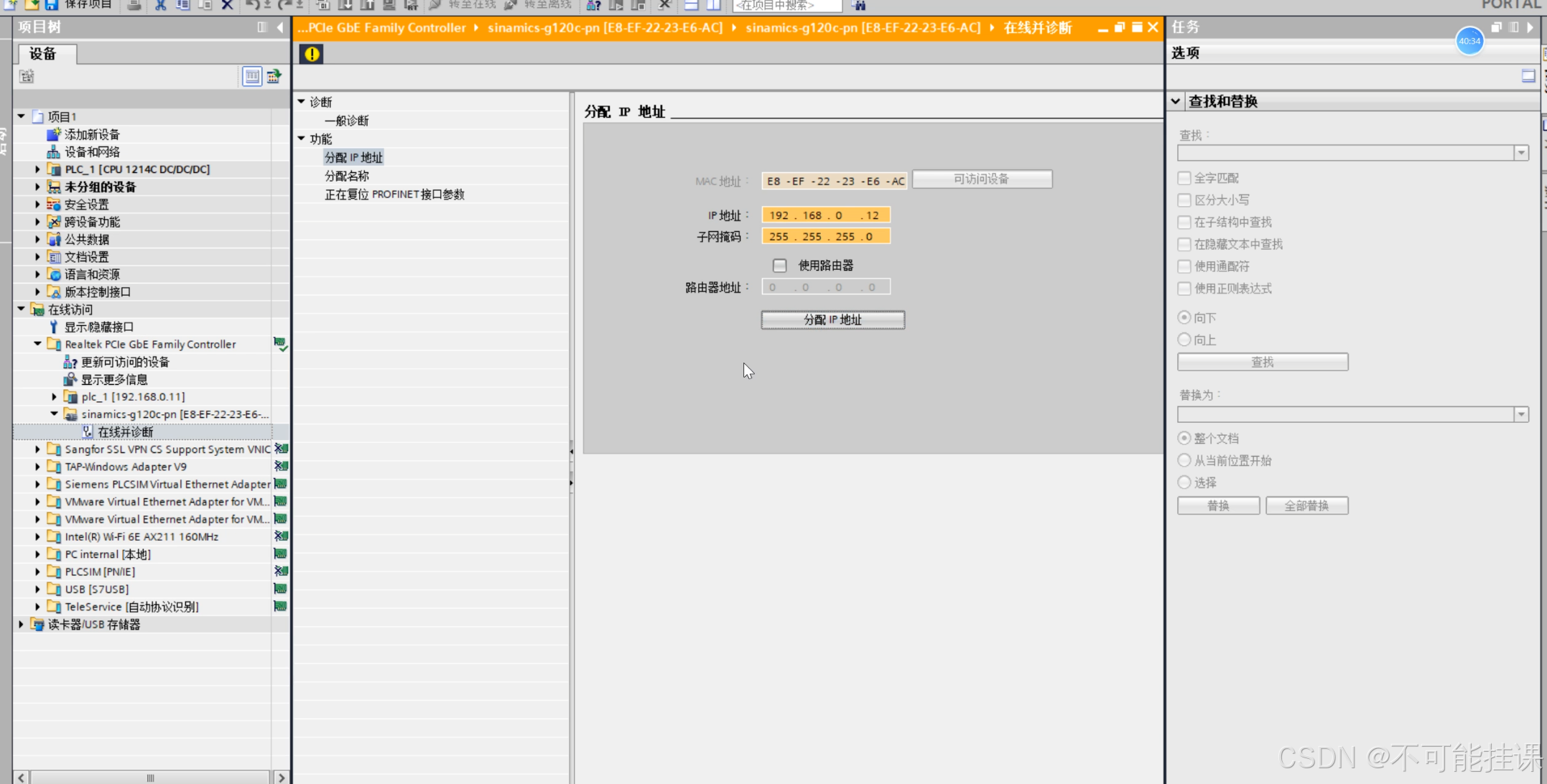

7.检查ip地址是否正确如果与之前分配的不同可能是没下载进去可直接从在线诊断分配或者重新下载

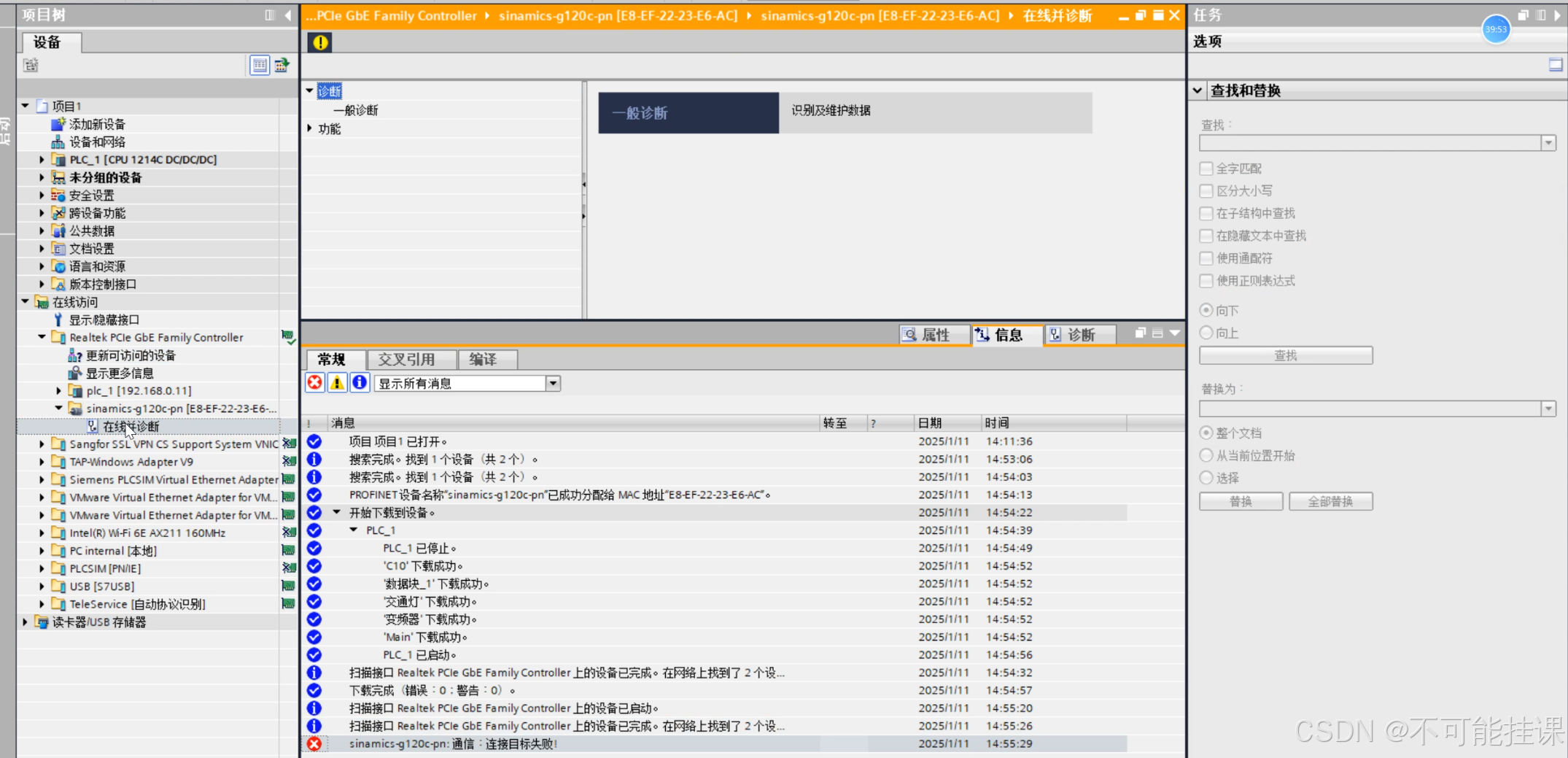

8.如果上面步骤全部完成没有出现调试只有在线并诊断可以重启一下变频器

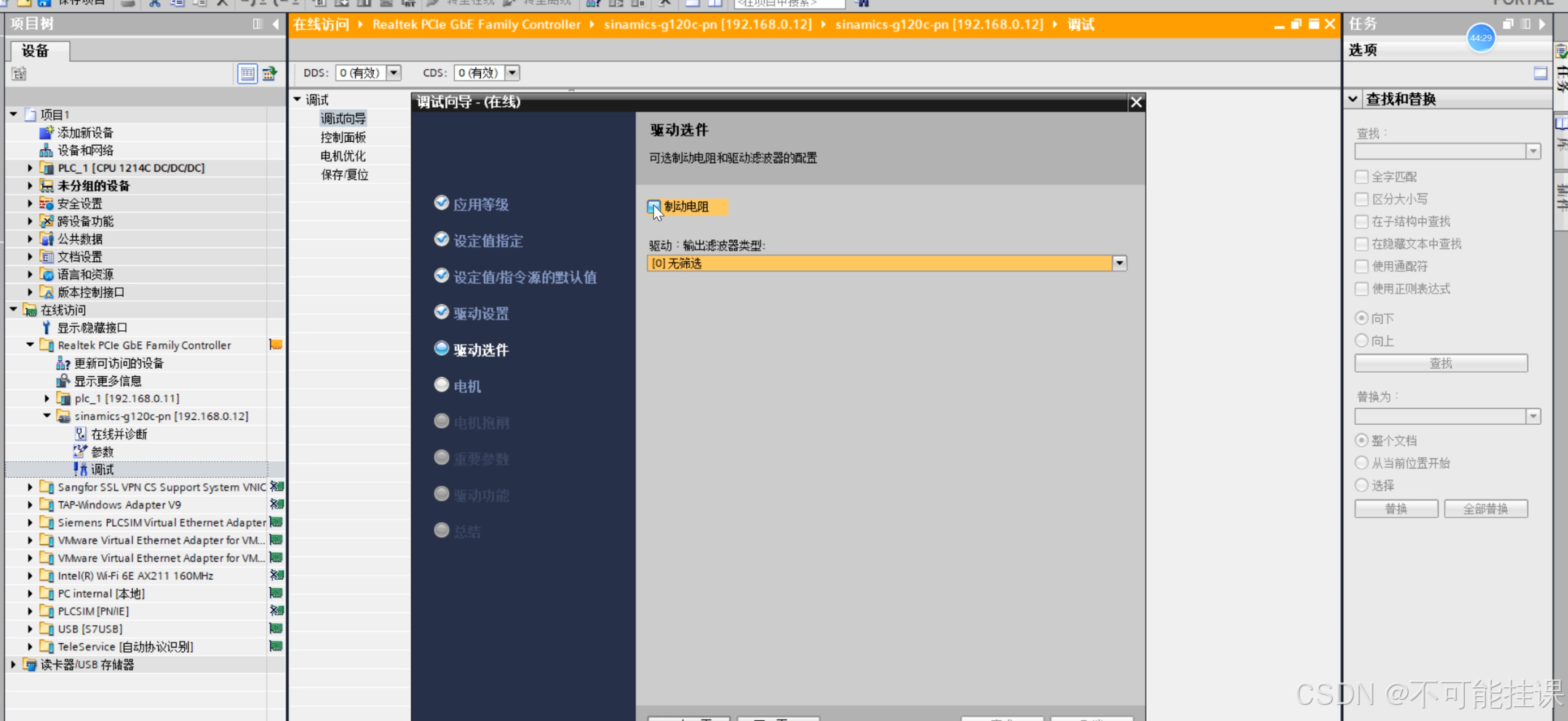

9.对变频器进行参数设置前三项默认即可设备输入电压要改成380v制动电阻看实际情况勾选

10.根据实际情况对电机进行设置

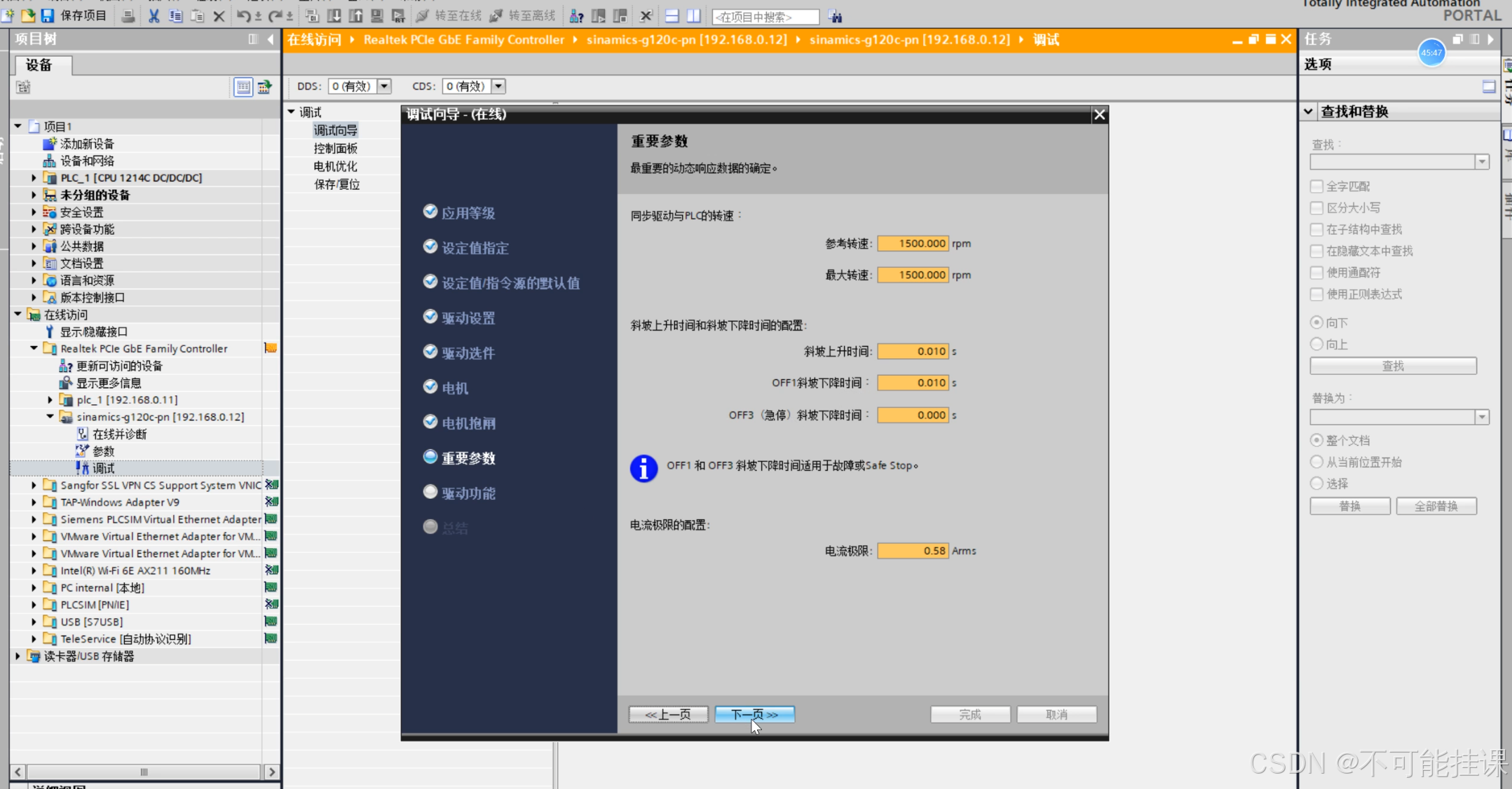

11.根据名牌上信息填写转速上升下降时间随意填写0到10数值即可最后两项默认即可

12.上述步骤完成后进行一个激活查看是否可以用确认无问题之后记得取消激活不然程序无法控制

13.接下来只需要写程序控制即可需要记住几个值，047F（正转启动），0C7F（反转启动），047E（停止），04FE（复位）,全部为十六进制数接下来可以用两个指令方便转速的设置

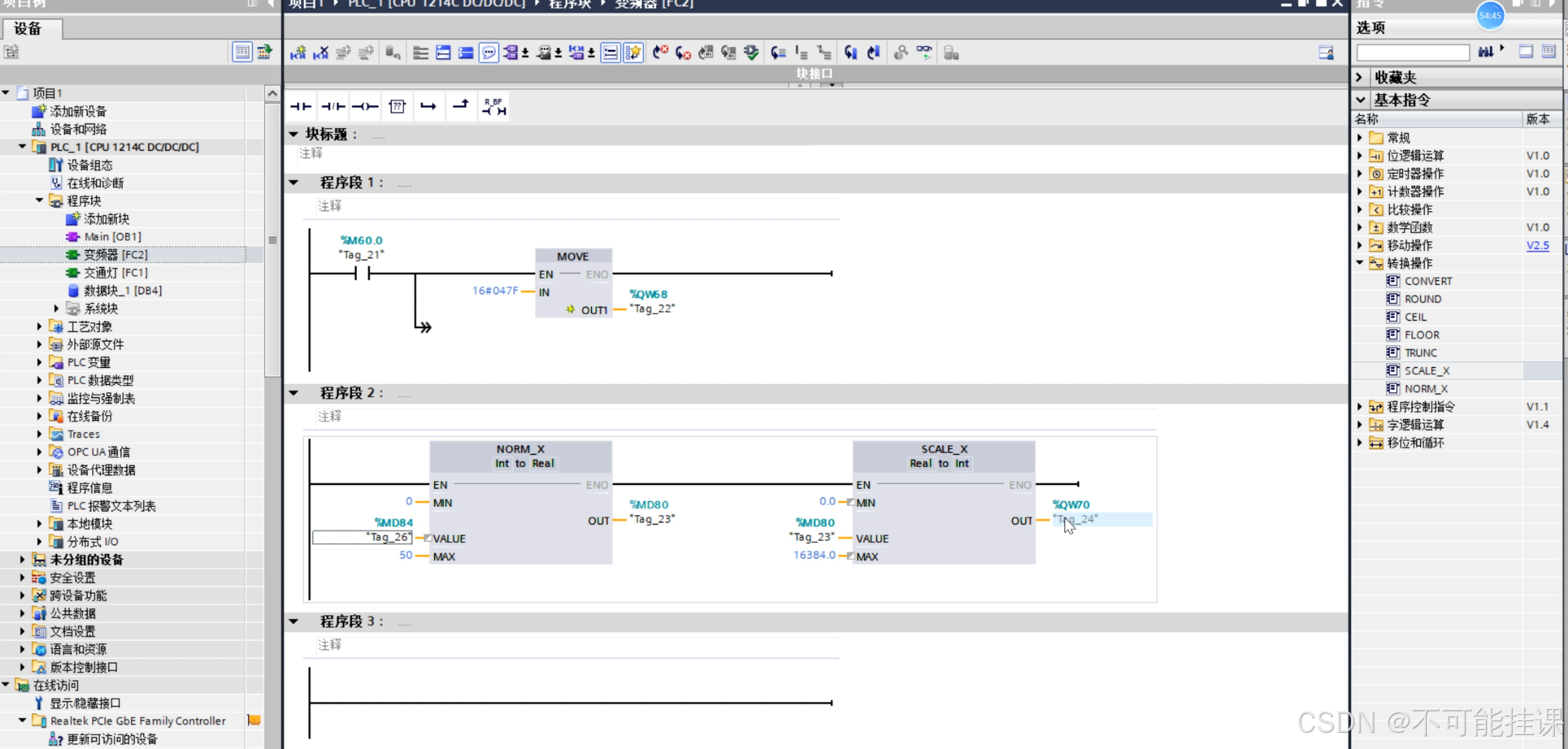

分别为便准化与缩放如下图所示

变频器的基本使用就是这些具体程序要根据实际书写。
