【基础教程】基于matlab GUI界面介绍与搭建【含Matlab源码 189期】

一、简介

MATLAB中常用的是利用guide命令搭建GUI界面。

二、搭建步骤

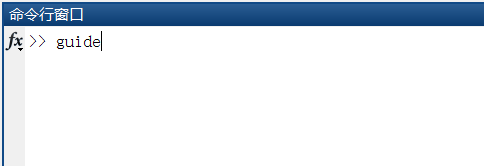

1 命令行窗口输入>>guide

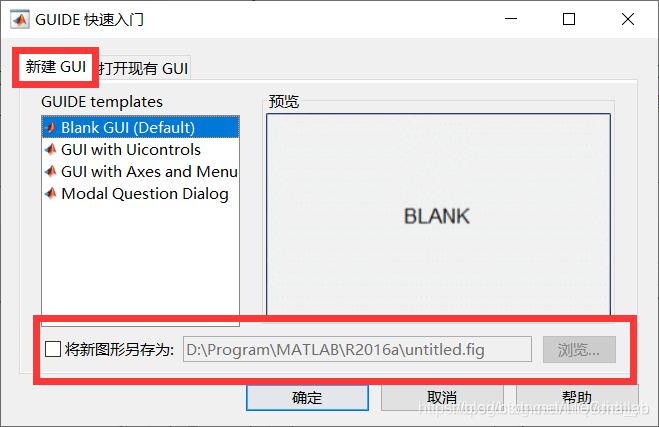

2 弹出GUIDE快速入门窗口，选择新建GUI(同理，如果要修改已经做好的GUI界面，选择打开现有的)，将保存路径前面的勾打上，然后点击浏览，选择想要保存的路径。

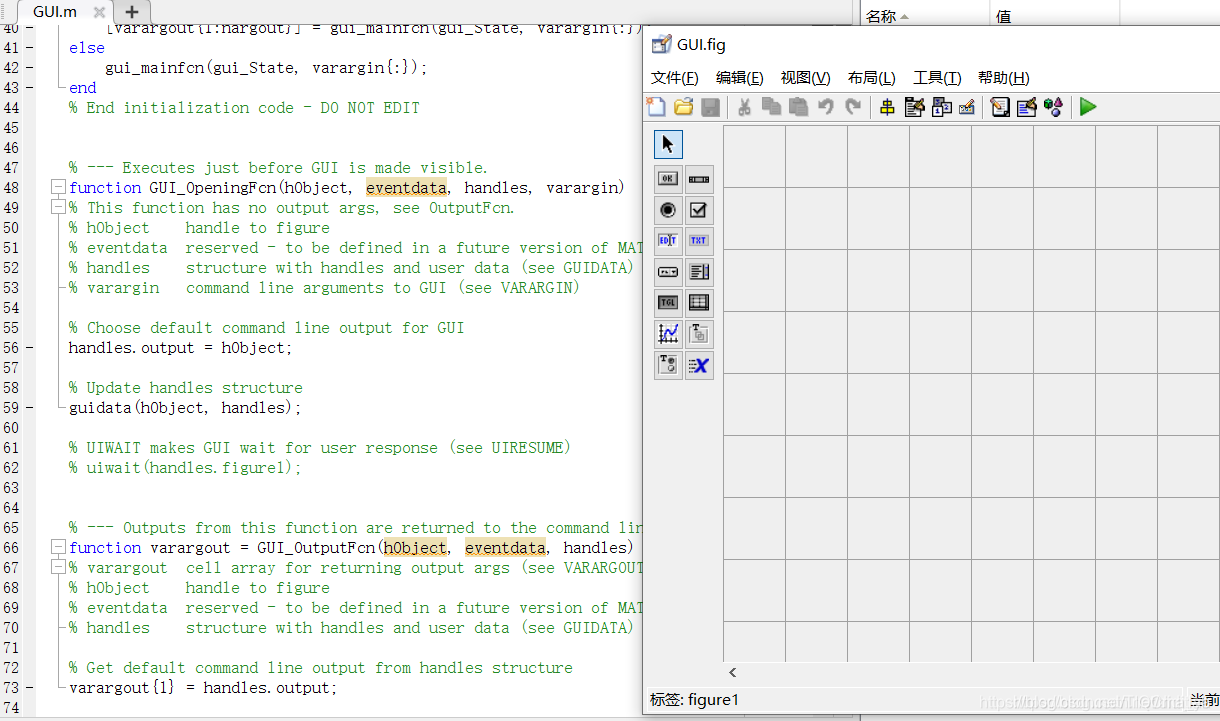

3 点击确定，会弹出新建好的GUI编辑界面以及GUI相对应的M文件;

三、GUI编辑界面介绍

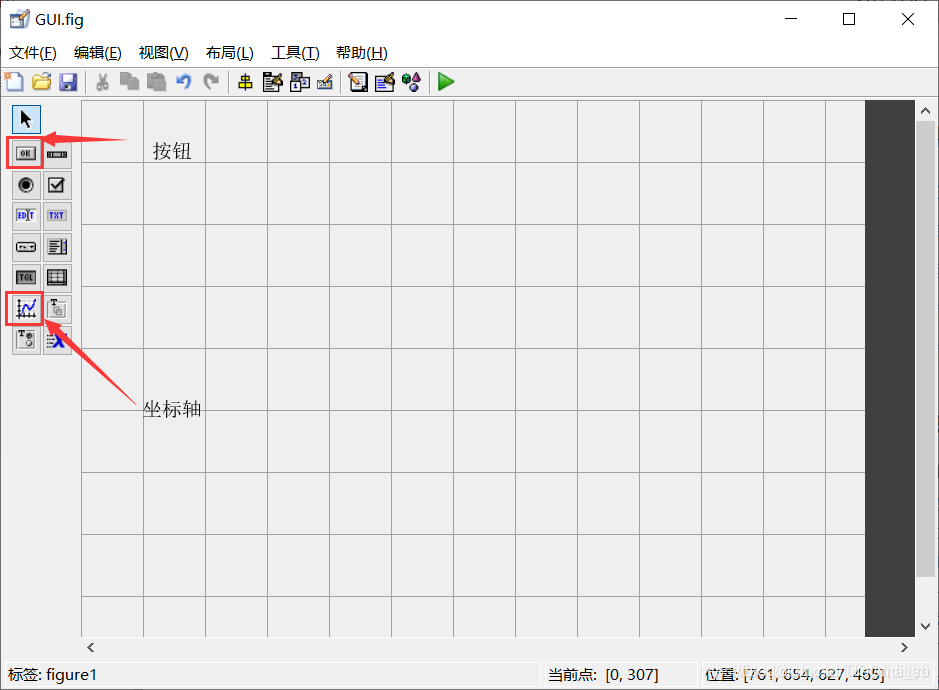

1 工具栏常用的有两个：按钮与坐标区

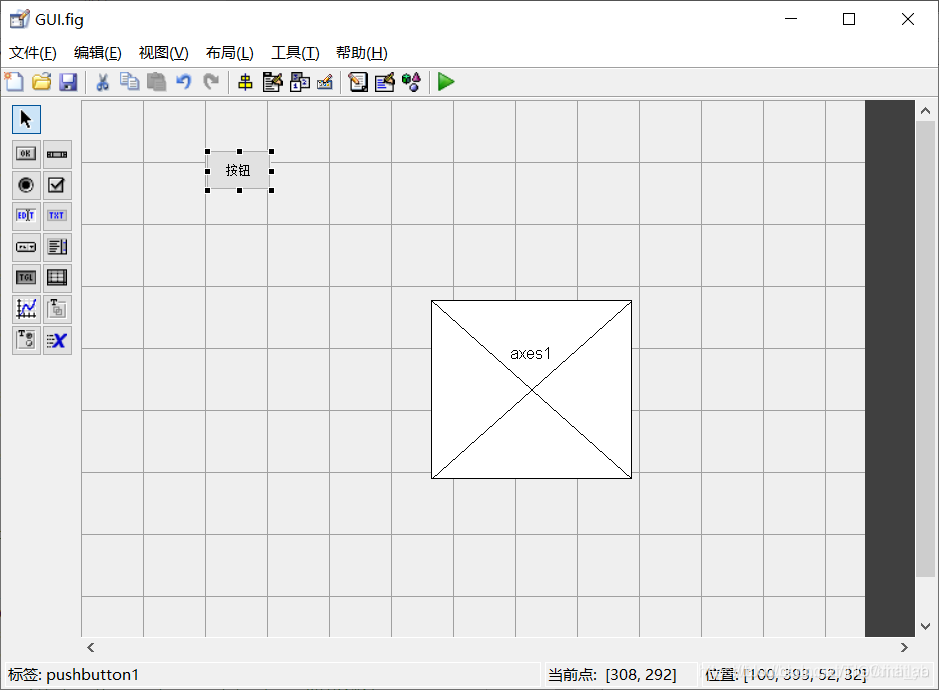

1.1 将左侧工具栏中的"按钮"，"坐标区"拖到右侧的布局区，并将两者的大小，位置作适当调整；

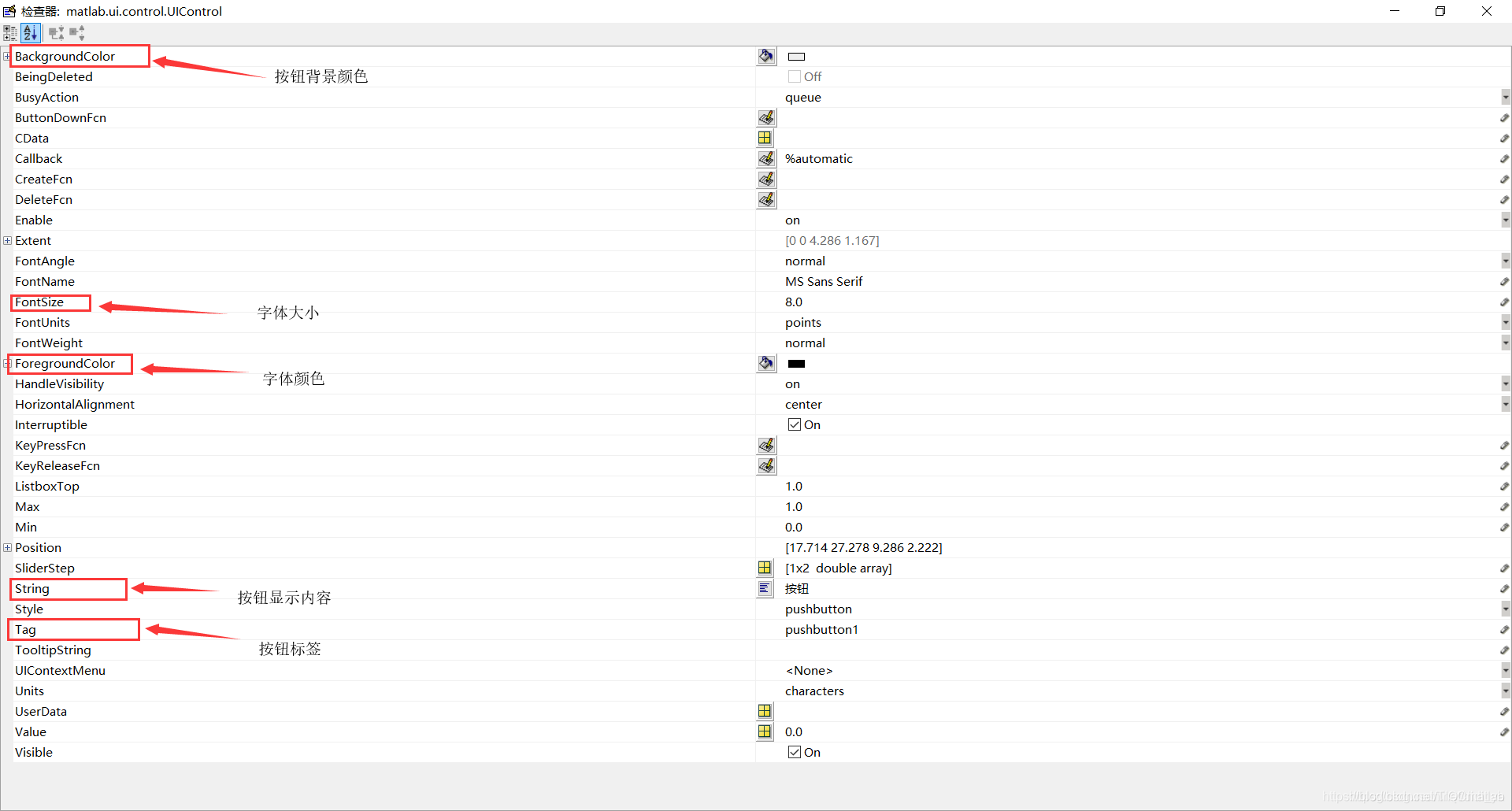

1.2 双击布局区的“按钮”或“坐标区”，弹出用于编辑以及更改属性的检查器；以按钮为例，常用属性如图。

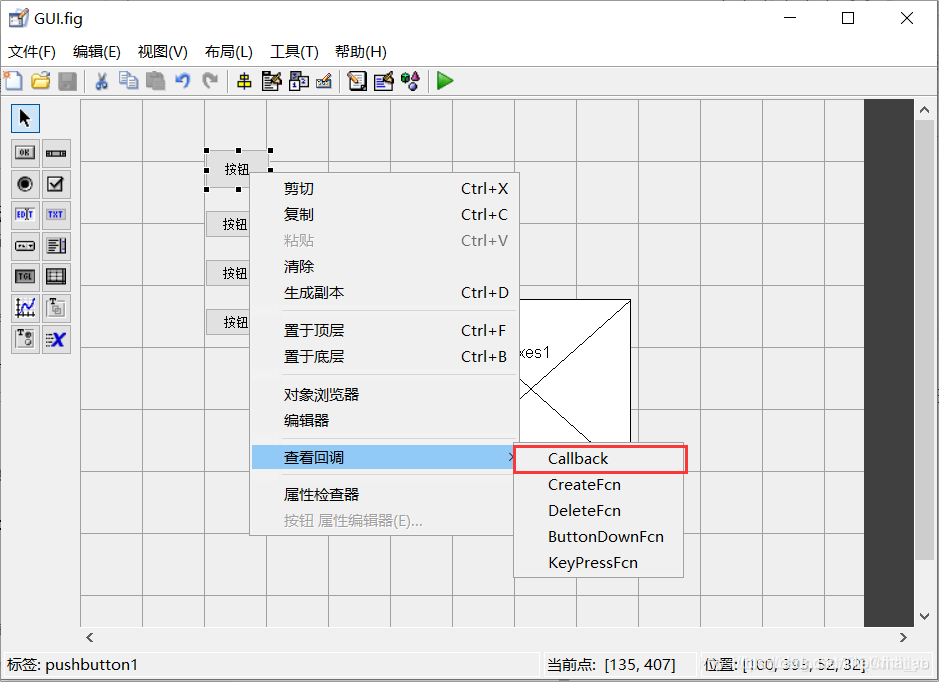

1.3 下面将对GUI进行ｍ文件的编辑，以及对“按钮”与“坐标区”之间建立关联。右击按钮，选择查看回调，选择callback：

四、ｍ文件的编辑界面介绍

“按钮”的callback函数：

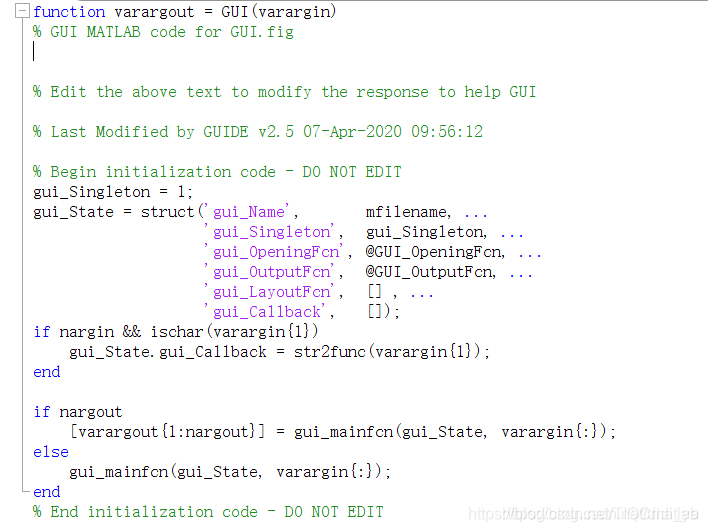

1 主函数

主函数，不能修改，否则可能导致初始化失败。

2 open函数

刚打开GUI界面时，执行的初始化操作。handles参数是一个结构体类型，可以通过guidata(hObject, handles);进行更新。

3 output函数

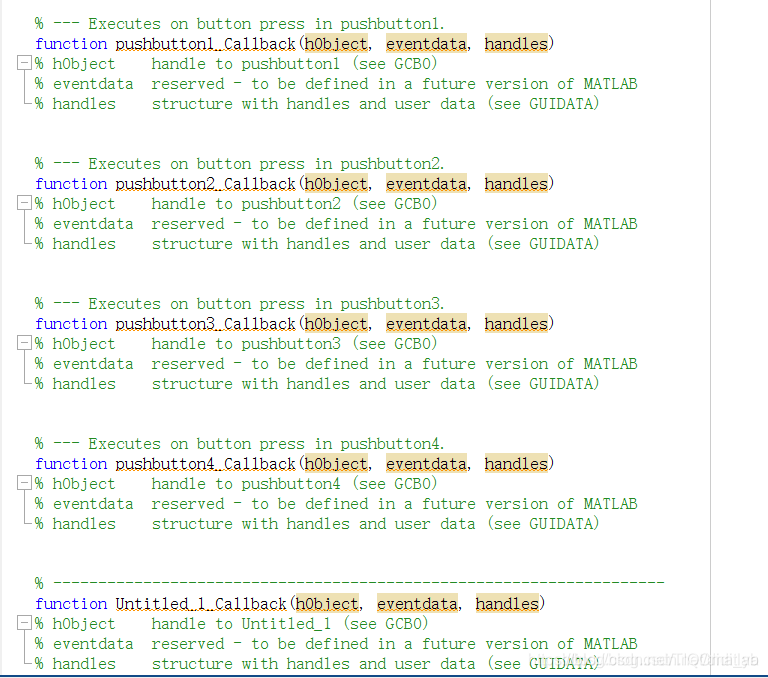

4 各种callback函数

可以发现，每个函数中都包含handles参数，

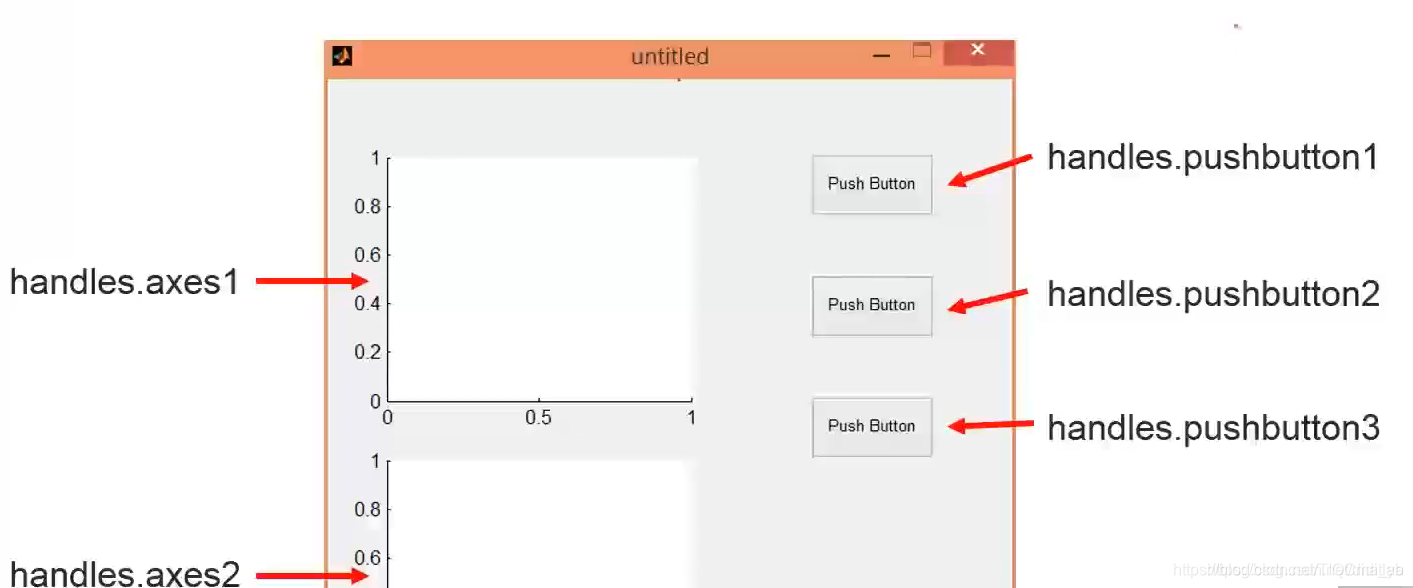

handles是一个结构体类型，界面中所有元素的句柄。

5 界面

数据传递：
如果你在pushbutton1中得到一个变量a，想要传出去，那么在pushbutton1的Callback中，在得到a后添加如下代码：

handles.a=a;
guidata(hObject,handles);

在pushbutton2中要用到a时，在其Callback先添加

a=handles.a;

即可得到a的值。

对于语句

guidata(hObject,handles)

在OpeningFcn函数中这句是本身存在的，若在其他函数中，需添加此语句，代表更新数据。

6 多菜单栏生成：

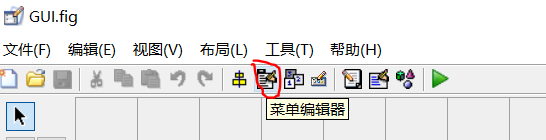

点击这里的“菜单编辑器”进入菜单编辑：

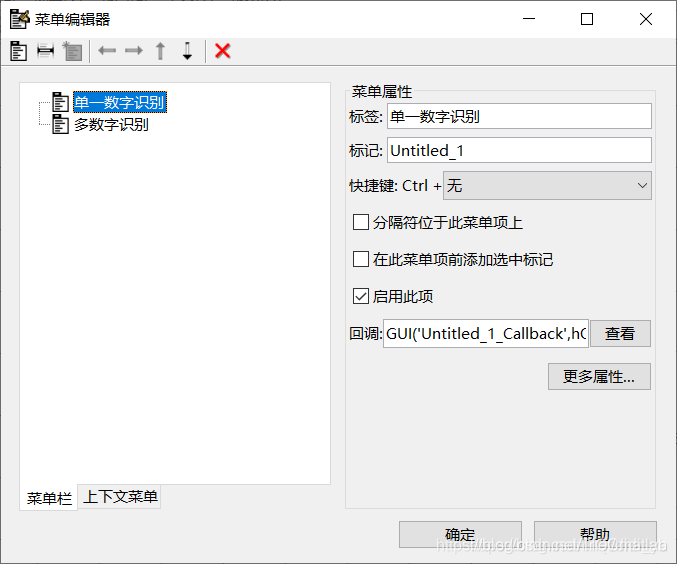

在这里可以新建主菜单和子菜单。

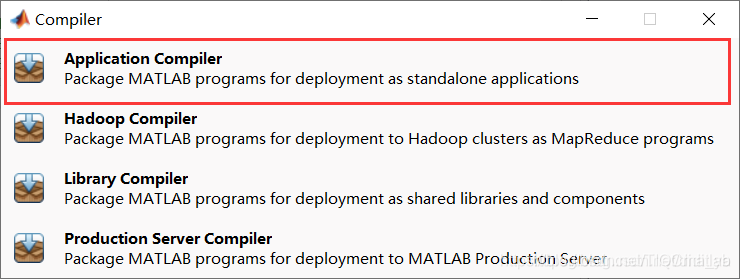

最后，打包该界面，调用“deploytool”命令。

五 备注

版本：2014a
