【实例】SVPWM调制的T型三电平并网逆变器Simulink模型及自建光伏组件的建模与控制算法详解

调制方法为SVPWM的三相T型三电平并网逆变器simulink模型。

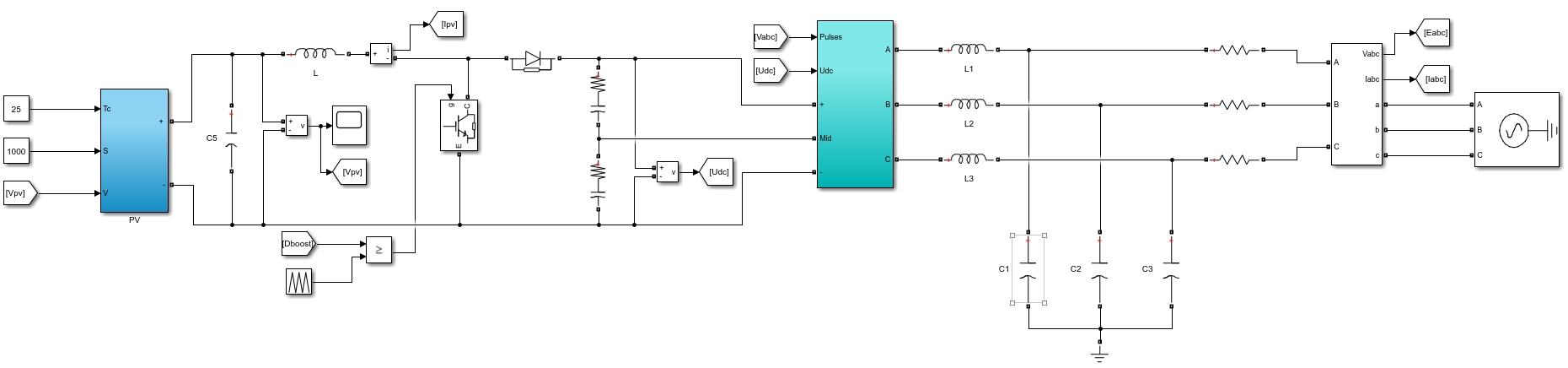

光伏组件也是自己搭建的数学模型，不是simulink库里的模块；前级是boost电路，通过扰动观测法追踪光伏组件的最大功率点，并控制输出电压的大小；后级是T型三电平逆变器，双闭环控制，调制方式为七段式的SVPWM；锁相环采用的三相锁相环；滤波器采用的是LC滤波器。
附有一份word挡说明文件（公式用mathtype编辑），有光伏组件的建模、扰动观测法和控制算法等的说明。

ID:79500668104088017

肥***皮

标题：基于SVPWM调制方法的光伏逆变器模型及控制算法研究

摘要：本文基于Simulink软件，建立了一种使用SVPWM调制方法的三相T型三电平并网逆变器模型，并对模型进行了详细的分析和控制算法研究。本研究通过自主搭建光伏组件的数学模型，结合boost电路和扰动观测法实现光伏组件的最大功率点追踪，同时使用T型三电平逆变器进行电网逆变。

1. 引言
   随着可再生能源的迅速发展，光伏发电系统得到了广泛的应用。其中，光伏逆变器作为光伏系统中至关重要的一环，其性能对整个系统的运行稳定性和发电效率有着重要的影响。因此，对光伏逆变器的模型和控制算法进行深入研究显得尤为重要。

2. 光伏逆变器模型
   2.1 光伏组件建模
   本研究采用自主搭建的光伏组件数学模型，而非使用Simulink库里的模块。该模型可以更准确地描述光伏组件的特性和行为，从而提高模型的可靠性和逼真度。

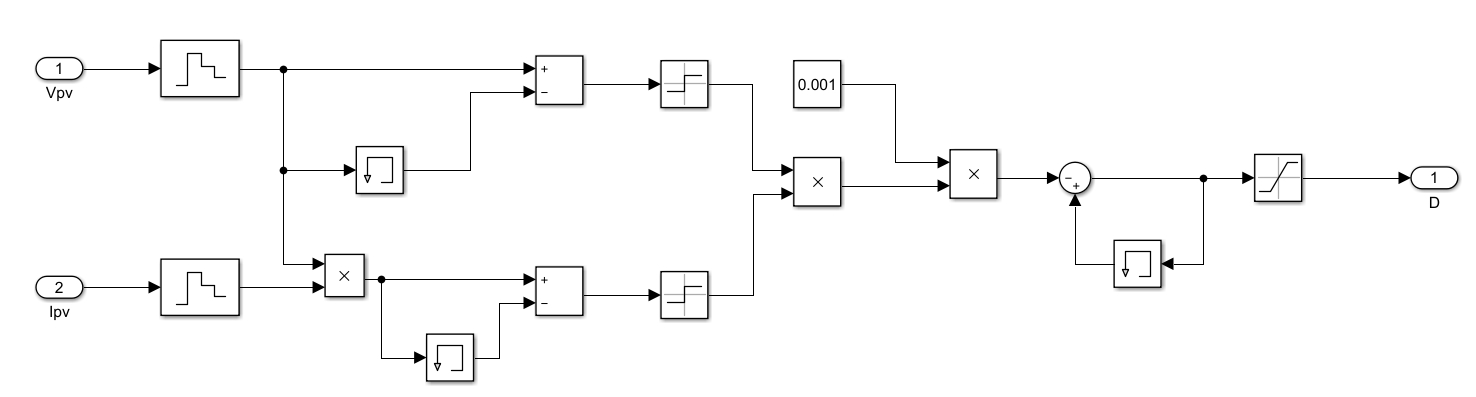

2.2 前级电路与扰动观测法
光伏逆变器的前级电路采用boost电路，通过扰动观测法追踪光伏组件的最大功率点。扰动观测法是一种常用的追踪最大功率点的控制策略，通过改变输出电压的扰动幅值和频率，实现对最大功率点的精确追踪。

2.3 后级电路与SVPWM调制

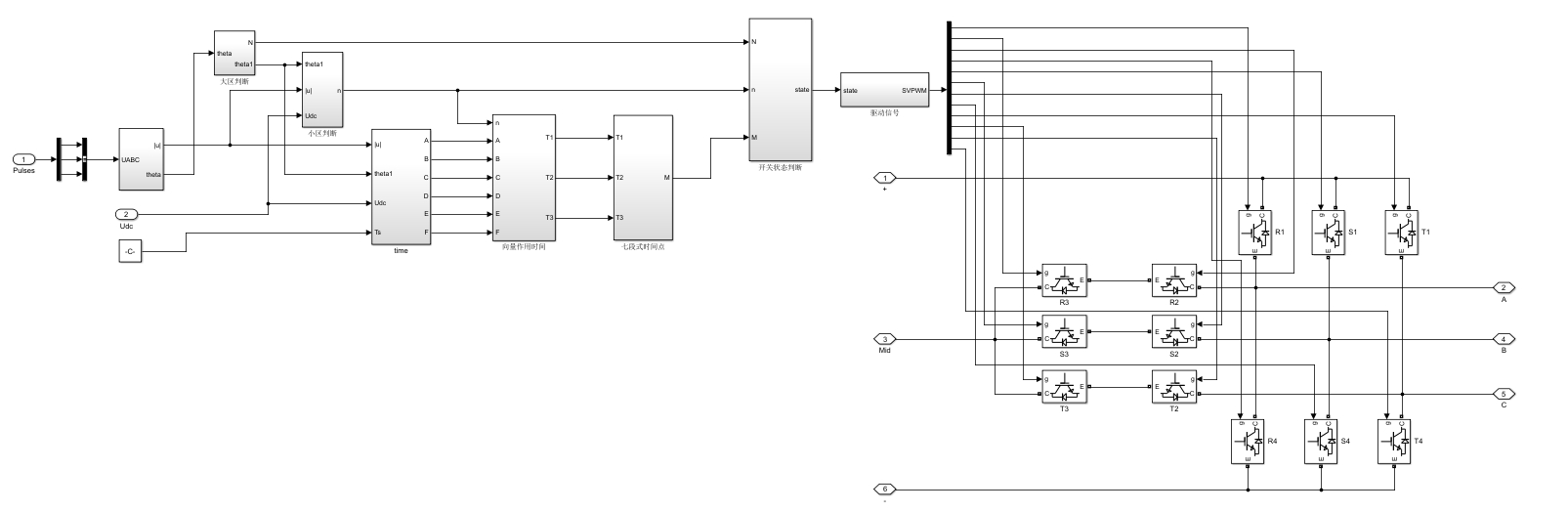

光伏逆变器的后级电路采用T型三电平逆变器，调制方式为七段式的SVPWM。SVPWM是一种高效、精确的调制技术，可以有效控制逆变器输出电压的波形和频谱。

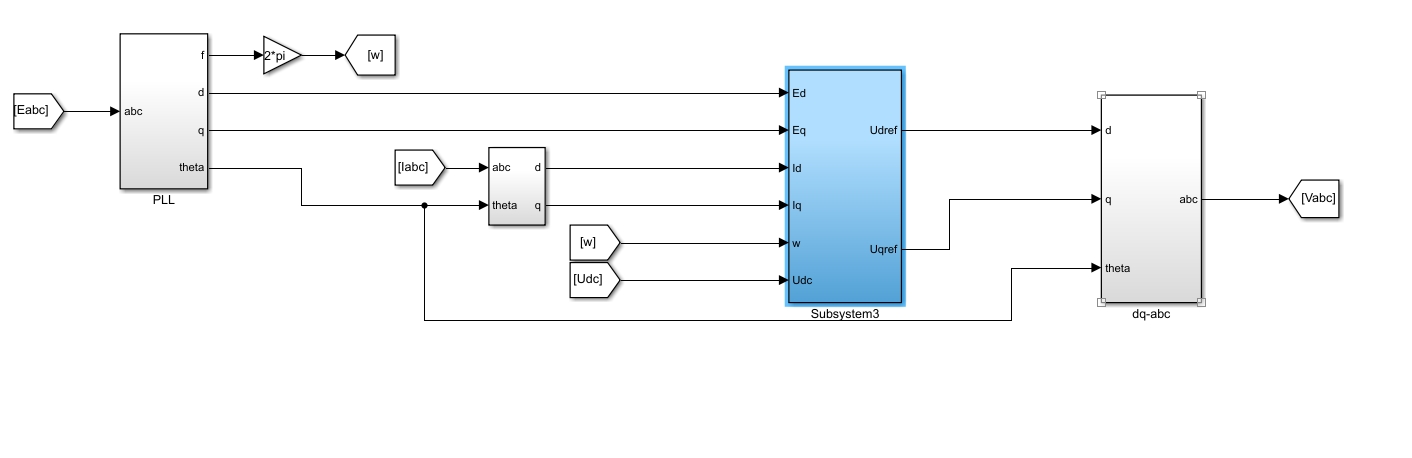

3. 控制算法研究

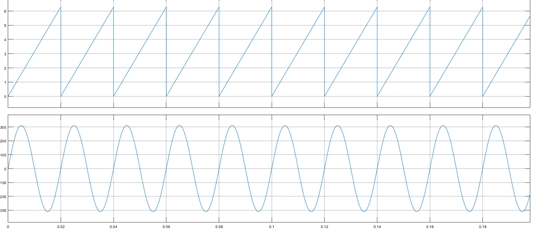

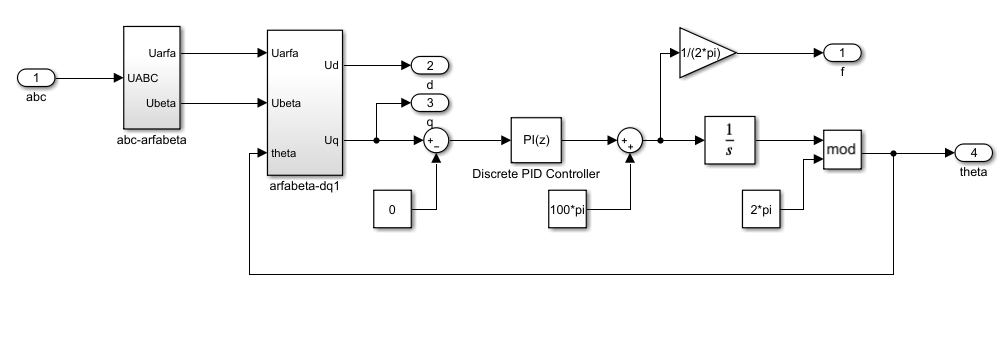

   3.1 三相锁相环
   为了确保逆变器输出电压的稳定性和准确性，本研究采用三相锁相环作为逆变器的时钟同步和相位控制。通过锁相环的频率和相位调整，可以实现对逆变器输出电压的高精度控制。

3.2 LC滤波器
为了滤除逆变器输出电压中的高频噪声和谐波成分，本研究采用LC滤波器进行滤波。LC滤波器能够提供良好的滤波效果，并且具有体积小、成本低的优点。

4. 结论
   本文基于SVPWM调制方法的光伏逆变器模型及控制算法进行了深入研究。通过自主建立光伏组件数学模型和使用扰动观测法实现最大功率点追踪，本研究实现了对光伏逆变器的精确控制。此外，通过采用T型三电平逆变器和SVPWM调制技术，本研究提升了逆变器的波形质量和频谱性能。三相锁相环和LC滤波器的应用进一步提高了逆变器的稳定性和滤波效果。

关键词：光伏逆变器；SVPWM调制方法；最大功率点追踪；锁相环；LC滤波器

以上相关代码,程序地址：http://matup.cn/668104088017.html
