T型三电平逆变器的Simulink仿真

1  T型三电平拓扑的开关状态

图1为T字型-三电平电路单相拓扑，拓扑中共有4个IGBT，4个二极管，还有电容组C1和C2；假设正负母线电压均等，都是Vdc。将T1，T2，T3，T4的状态用1和0分别表示，1表示开通，0表示关断。

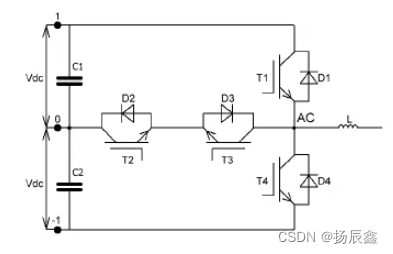

图1 T型三电平逆变器拓扑结构

 将T1、T2、T3、T4状态组成的二级制数用16进制表示开关状态，如T1、T2、T3、T4分别为1、1、0、0，则将该开关状态的二进制数1100用十六进制数表示为C。
    稳定模态有3种：C，6，3；即当T1、T2、T3、T4分别为1、1、0、0时，输出电压为Vdc；即当T1、T2、T3、T4分别为0、1、1、0时，输出电压为0；即当T1、T2、T3、T4分别为0、0、1、1时，输出电压为-Vdc。
    考虑死区后，还存在另外两种状态，分别为4，2。则T型三电平逆变器输出电压由Vdc → 0 → - Vdc → 0 →Vdc的切换过程中，T型三电平具有如下图的切换状态，其中死区状态的切换用黄色部分表示，稳态状态用蓝色表示。

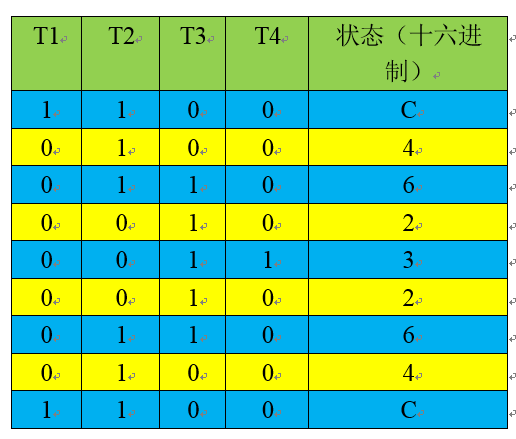

图2 T字型-三电平电路状态表

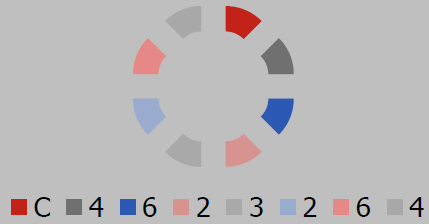

图3   T型三电平状态循环和电流流向

2  T型三电平逆变器的换流过程

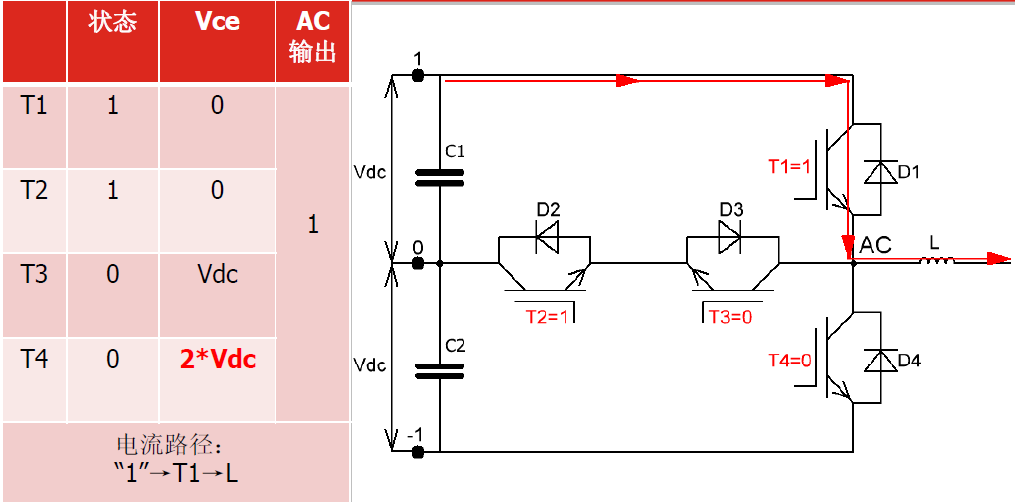

     2.1.  开关状态为C时(T1、T2、T3、T4分别为1、1、0、0)，开关状态，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

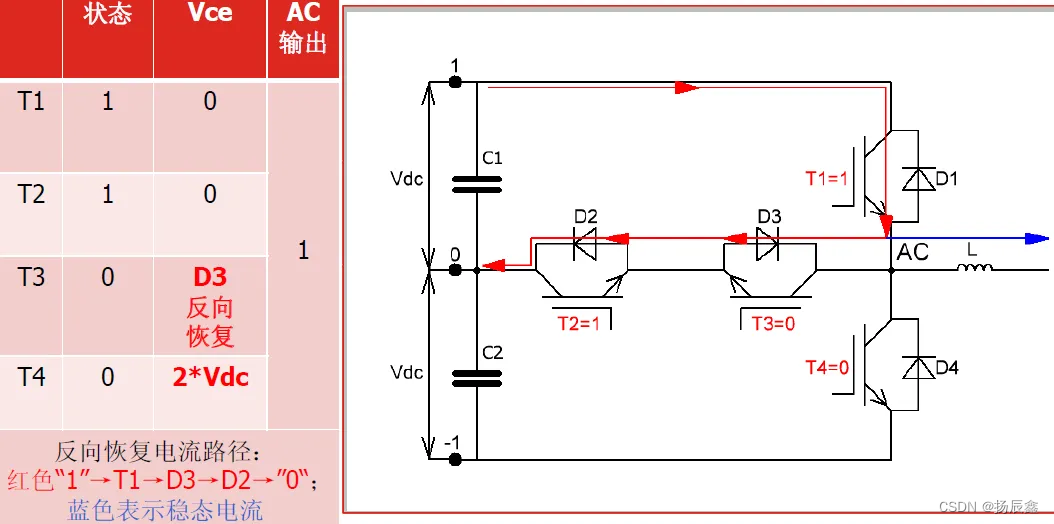

2.2.  开关状态由C（1100）到开关状态4（0100）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

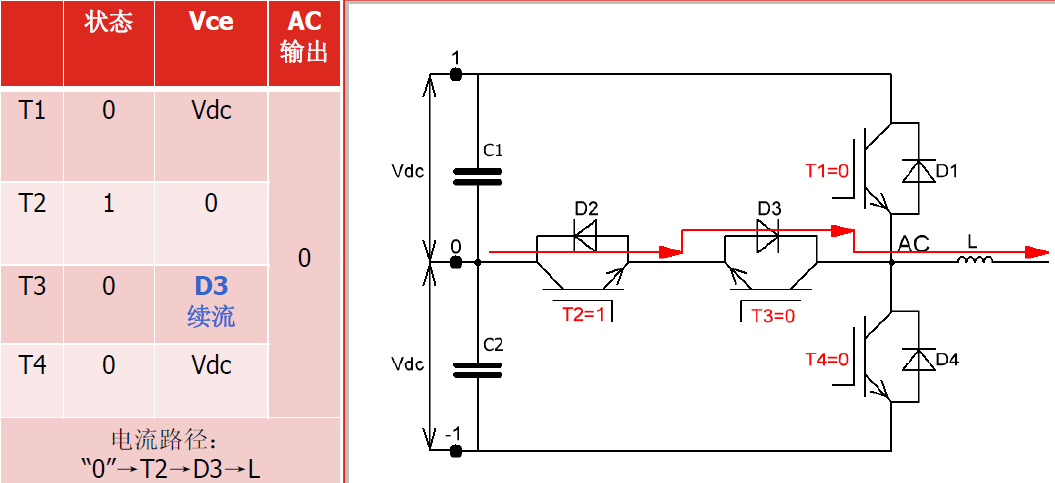

2.3.  开关状态由4（0100）到开关状态6（0110）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

2.4. 开关状态由6（0110）到开关状态2（0010）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示

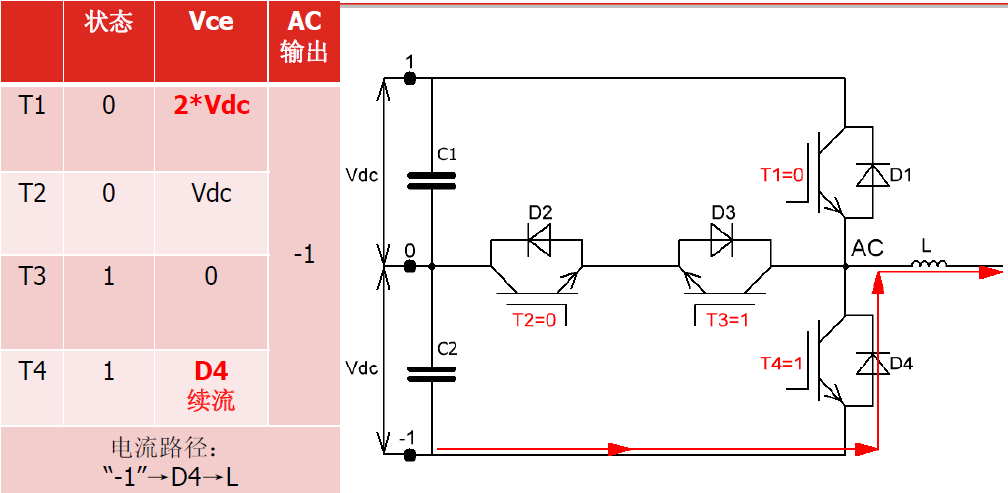

2.5. 开关状态由2（0010）到开关状态3（0011）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

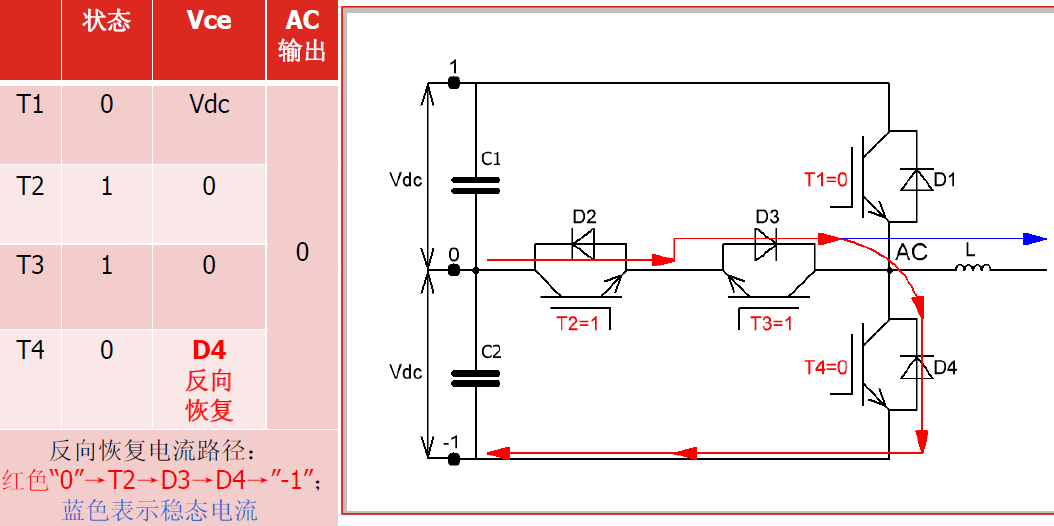

2.6. 开关状态由3（0011）到开关状态2（0010）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示

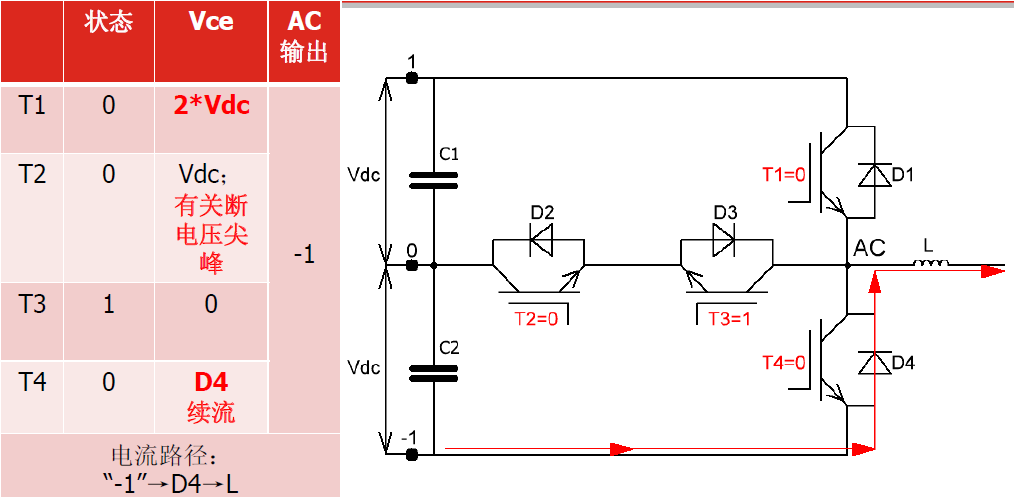

2.7. 开关状态由2（0010）到开关状态6（0110）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

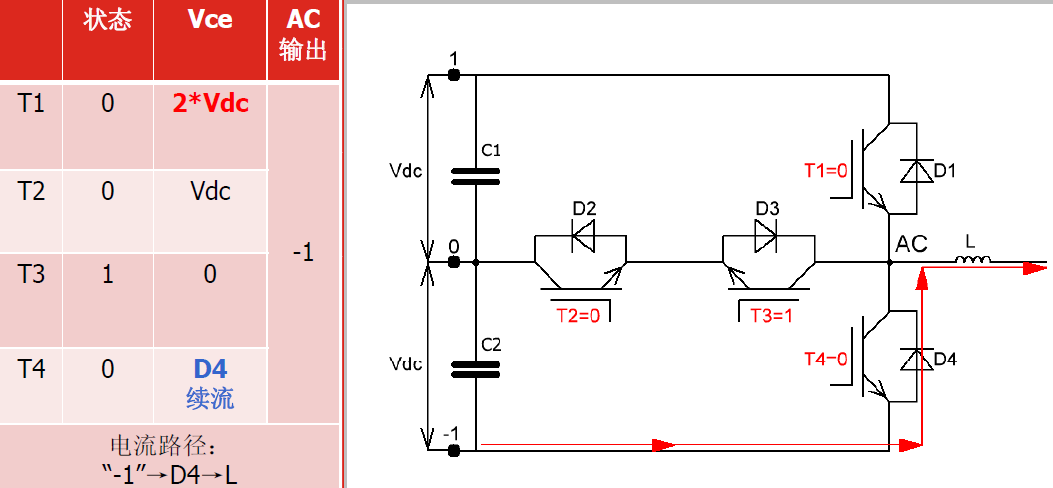

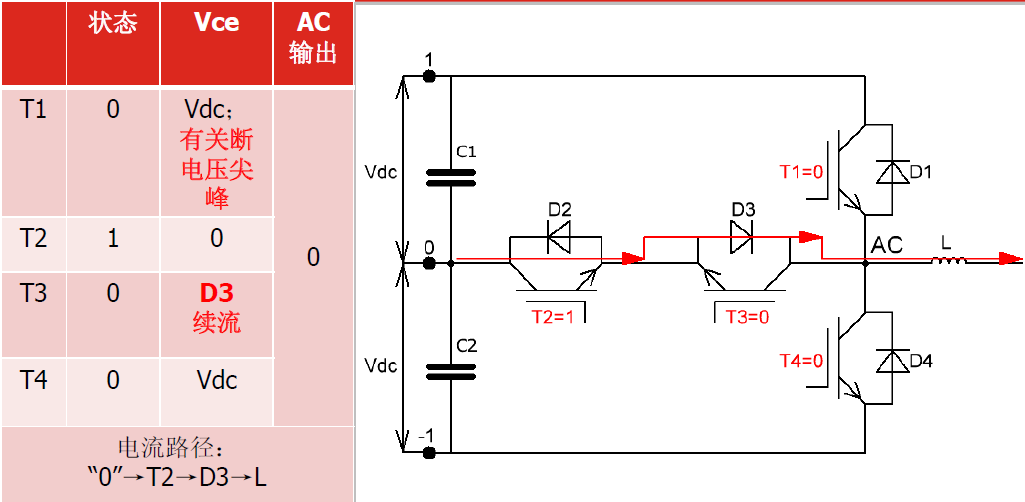

2.8. 开关状态由6（0110）到开关状态4（0100）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

2.9. 开关状态由4（0100）到开关状态C（1100）的过程中，IGBT的C-E电压与输出电压的关系及电流路径如下图所示：

小结：经过以上对三电平拓扑中每个切换过程的分析，可以得出如下结论：IGBT部分：1）电流朝外流时：T1(C-->4)，T2(6-->2)在关断时会有电压尖峰。2）电流朝内流时：T3(6-->4)，T4(3-->2)在关断时会有电压尖峰。3）T1~T4在关断时产生的电压尖峰，都是基于半个母线电压Vdc。但是由于T1管和T4管的阻断电压高，所以T1管和T4管的关断电压应力风险相对较低；而T2管和T3管是低压管，所以T2管和T3管的关断电压应力相对较大，这点需要特别注意。

    二极管部分：1）电流朝外流时：D3，D4有续流。D3(4-->C)，D4(2-->6)反向恢复。2）电流朝内流时：D1，D2有续流。D1(4-->6)，D2(2-->3)反向恢复。3）高阻断电压D1管和D4管在反向恢复时，是基于半个母线电压Vdc，所以产生的峰值功率也相对较小；但是D2管和D3管由于阻断电压较低，在基于半个母线电压Vdc反向恢复时，产生的峰值功率会相对较大，这点需要特别注意。

3  T型三电平拓扑的Simulink仿真

图4  T型三电平仿真结构图

 该simulink模型采用模块封装的方式，主要包含电路部分，控制部分以及波形显示三个部分。采用闭环控制，对输出电压的平均值进行闭环，逆变器直流侧电压为750V，输出电压平均值为380V。其T型三电平的电路结构如下图所示：

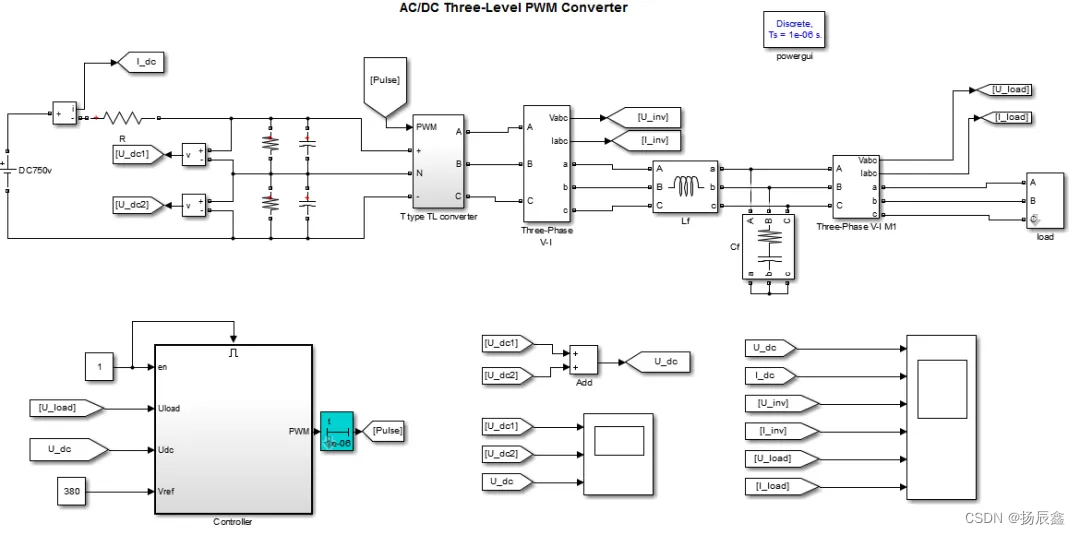

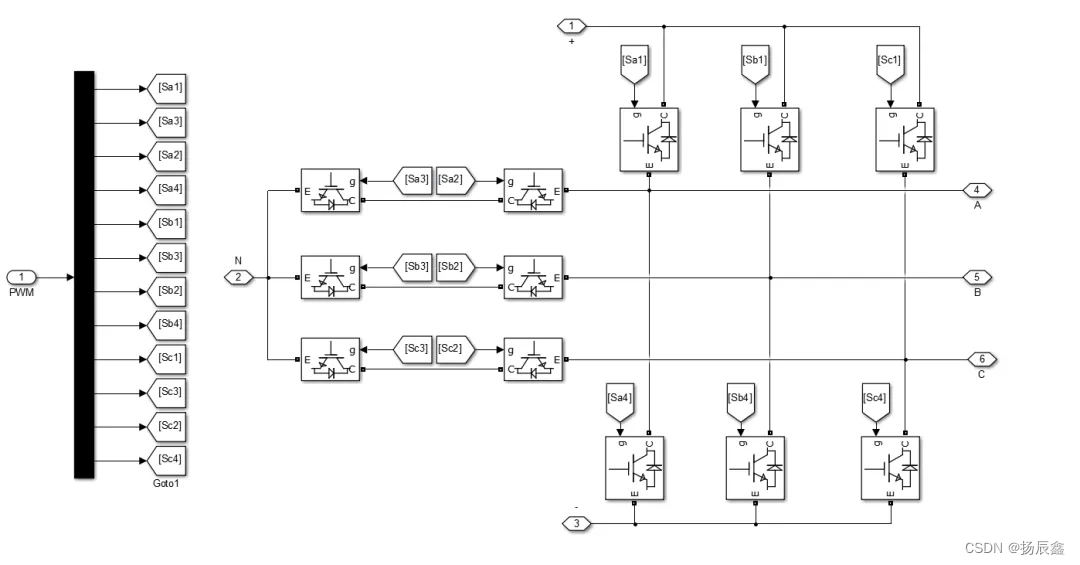

 图5  T型三电平逆变器电路拓扑

其中控制器如下图所示，采用模块封装结构，分为输出电压平均值计算模块，PI模块，输出电压指令模块和调制模块。均采用函数编写。

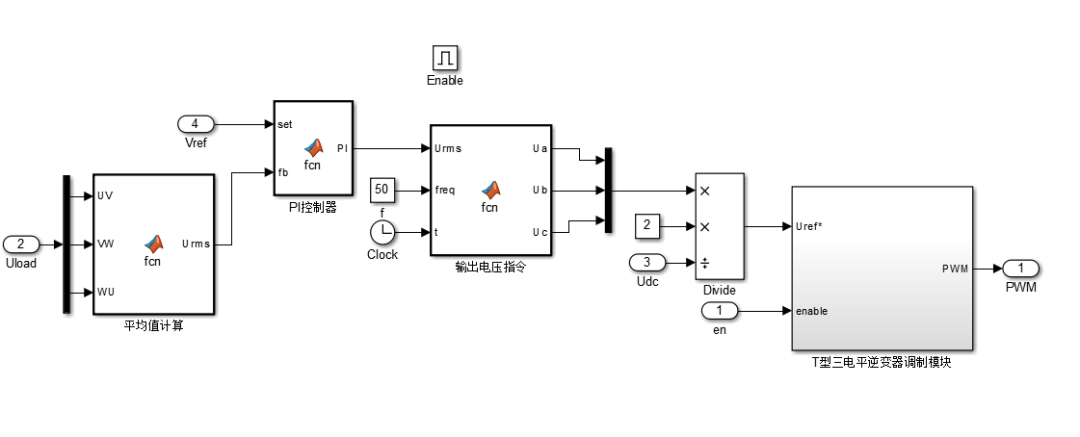

图6  T型三电平逆变器控制器

  下图为T型三电平逆变器的调制模块，采用三次谐波注入的SPWM方式等效三电平SVPWM的调制。

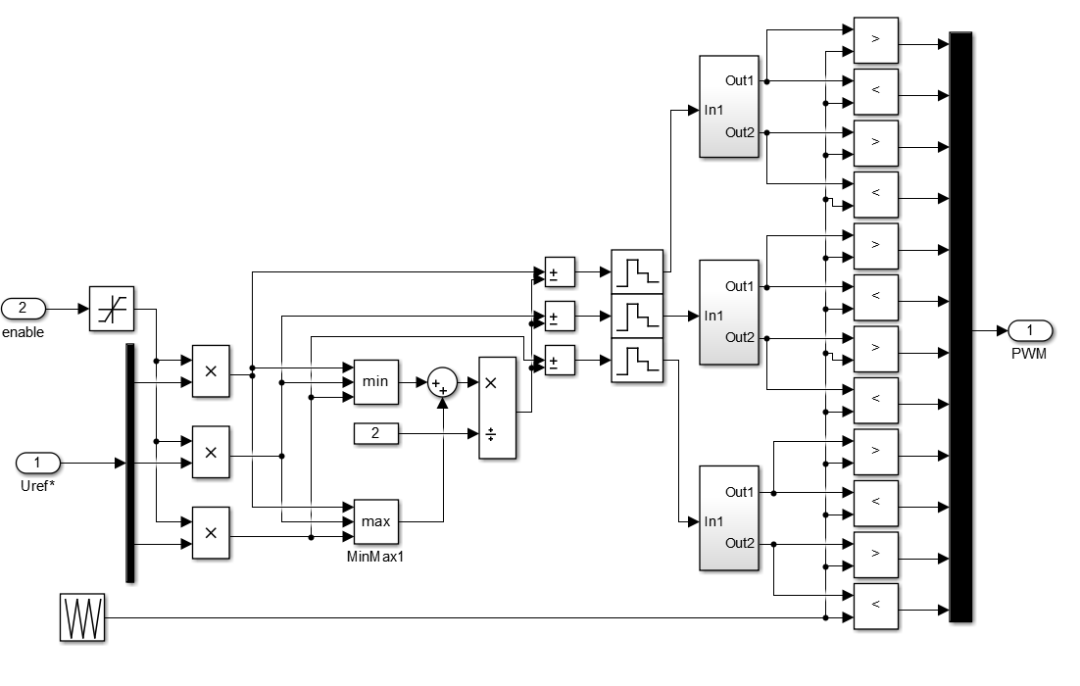

图7  T型三电平逆变器调制示意图

    下图为T型三电平逆变器simulink模型的仿真结果，分别为滤波器逆变器滤波前线电压波形，滤波后线电压波形和输出电流波形。

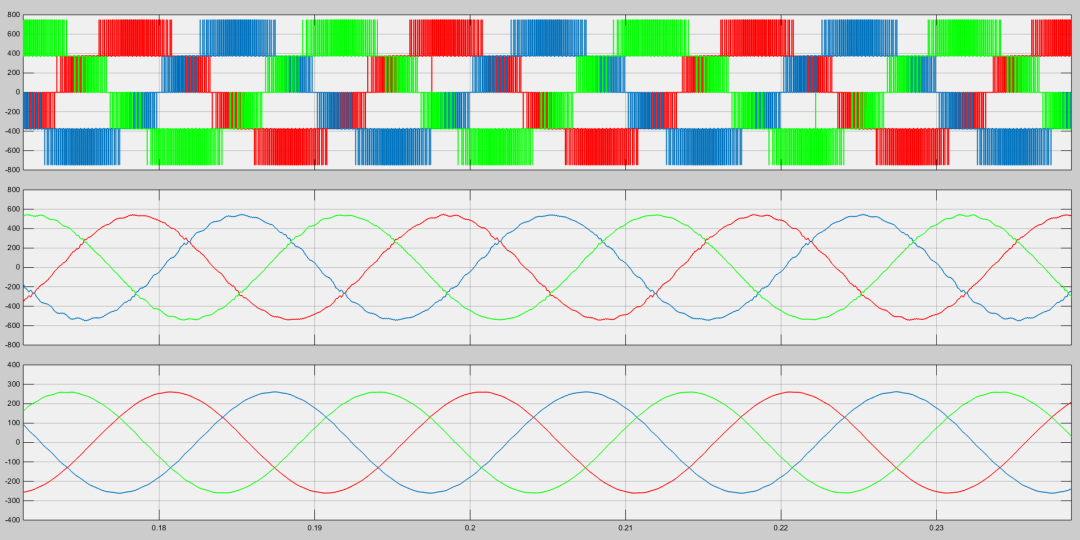

图8   T型三电平逆变器输出电流电压仿真波形
