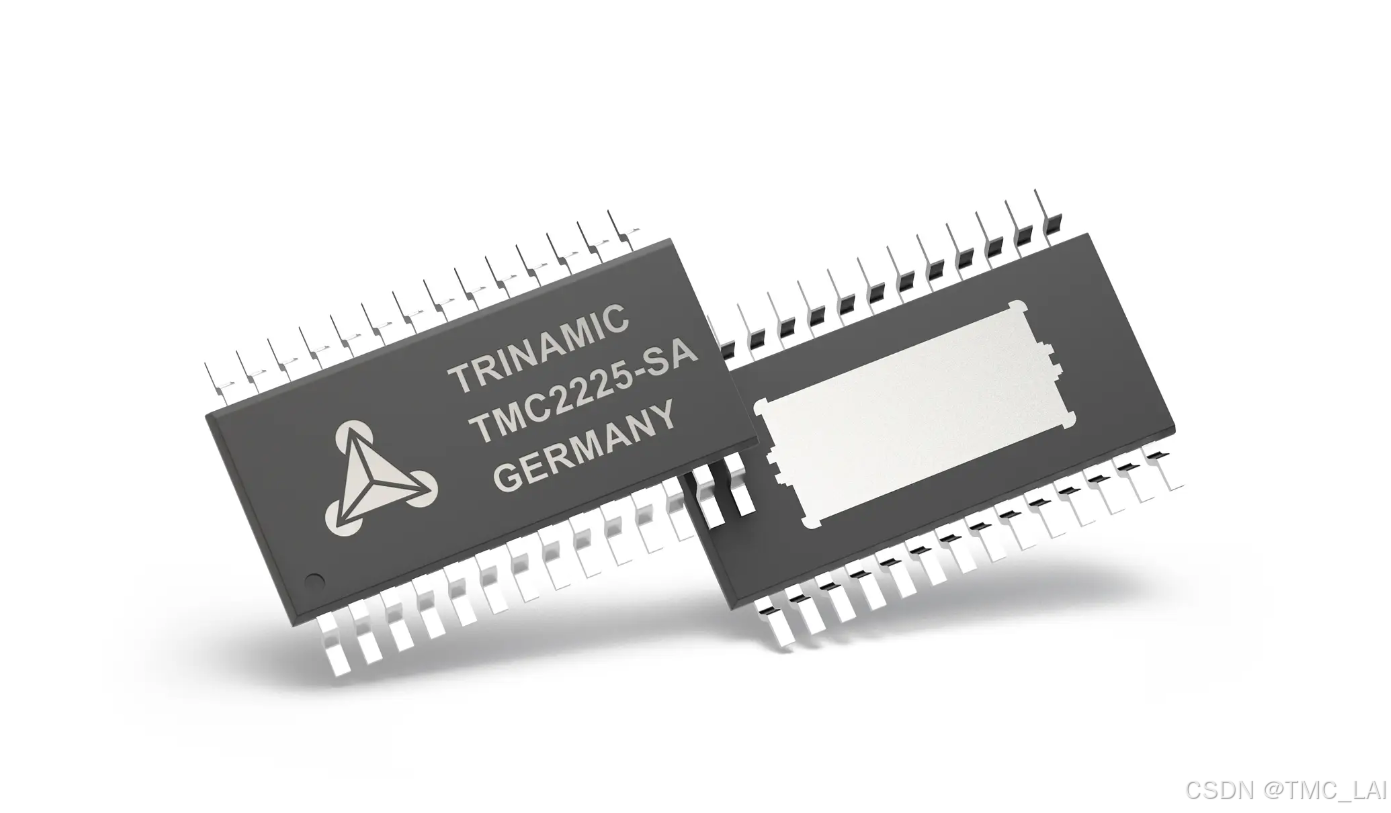

超静音步进驱动方案推荐-TMC2225

静音步进电机驱动器5至36V，高达1.4A, S/D和UART接口，256µSteps, SpreadCycle和Stealthchop



特性

2相步进电机线圈电流达2A(峰值)

STEP/DIR接口与4,8,16或32微步引脚设置

平稳运行256微步microplayer™插值

StealthChop2™静音电机操作

SpreadCycle™高动态电机控制斩波器

斩波方案的引脚选择

电压范围4.75至36V直流

低RDSon LS 280mΩ & HS 290mΩ(类型)在25°C)

自动待机电流减小(选项)

内部检测电阻选项(不需要检测电阻)

被动制动和自由驾驶

单线UART & OTP高级配置选项

集成脉冲发生器独立运动

全面保护和诊断

HTSSOP封装，具有最佳的耐热性

TMC2225为3d打印、相机、扫描仪和其他自动化设备应用提供了集成的电机驱动器解决方案。该器件具有集成的微步进索引器，完全无噪声电流控制模式StealthChop2™，旨在驱动双极步进电机。输出驱动模块由低RDSon n沟道功率mosfet组成，配置为全h桥以驱动电机绕组。TMC2225能够从每个输出驱动高达2A(峰值)的电流(具有适当的散热)。TMC2225设计用于4.75至36V的电源电压。该设备具有步进和方向接口，并可配置数字引脚。

应用程序

兼容设计升级

3 d打印机

打印机,POS

办公和家庭自动化

纺织品、缝纫机

中央电视台、安全

自动取款机，现金回收机

暖通空调
