原创： 唐深 51CAE

实体网格划分

在机械结构静力、动力学分析中，会遇到大量的实体结构，如活塞曲柄、汽车轮毂、齿轮等。对实体划分网格，常用四面体网格和六面体网格。

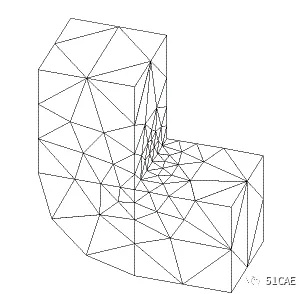

四面体网格可以快速、自动地生成，用户不用太多干预并且网格划分成功率高，适合于复杂几何形状。

相较于六面体网格，在获得同等结果精度条件下，四面体网格需要更多的单元节点数，因而将耗费更长的CPU计算时间和更多的数据存储空间。 另外，动力学分析（如模态、谐响应分析）需要均匀尺寸的网格，六面体网格仍然是首选，甚至有些显示有限元求解器只接受六面体网格。
