今天我们要介绍的数字后端概念是Peripheral I/O。简称为PIO，与Area I/O相反，摆放在core四周的我们就称为PIO。它的优缺点就与Area I/O正好相反，虽然连接Bump的net较长，但是不会占用core的空间，我们可以更自由挪动Bump和I/O pad。通常在一般的FlipChip design中，我们都会采用Peripheral I/O而不是AreaI/O。

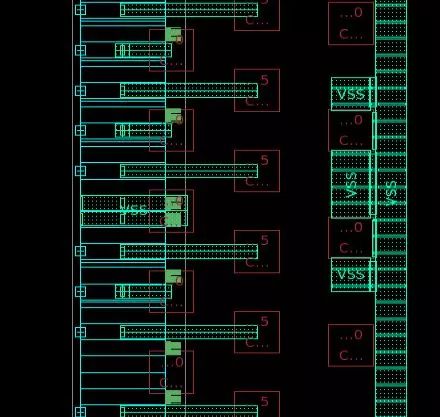

PIO的摆放示意图如下：

640?wx_fmt=jpeg

LEF的定义方法与Area IO一样

使用方法

place_io

640?wx_fmt=jpeg
