立体车库PLC程序控制及其仿真应用

一、引言

随着城市车辆保有量的迅速增长，立体车库成为了解决城市停车难问题的重要方式。3x4立体车库作为一种常见的停车设备，其控制的设计与实现显得尤为重要。本文将介绍一种基于PLC程序控制的3x4立体车库，并详细阐述其程序仿真及控制设计。

二、控制概述

该立体车库控制采用西门子S7-1200 PLC作为核心控制单元，配合博图WinCC画面组态进行监控与操作。博图V16及以上版本支持该的仿真运行，无需额外硬件设备。设计有手动及自动两种模式，能够根据实际需求灵活切换。

三、功能与保护机制

1. 存取车功能：能够自动识别车辆尺寸，进行存车与取车的操作。
2. 手动模式：当需要人工干预时，可切换至手动模式，进行单步操作。
3. 自动模式：可实现全自动存取车，减少人工干预，提高效率。
4. 保护功能：设有完善的保护功能，包括但不限于超载保护、过载保护、紧急停止等。
5. 动画效果：博图WinCC画面组态提供真实的动画效果，使操作界面更加美观，提高用户体验。

四、PLC程序与仿真

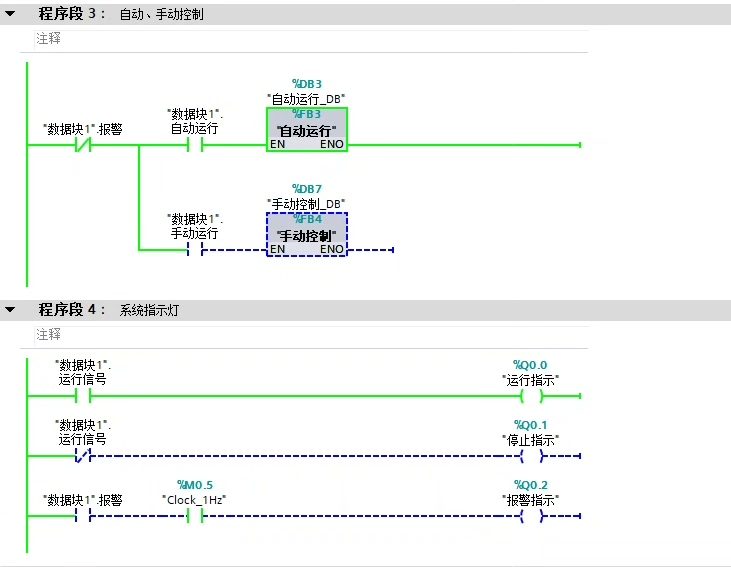

1. PLC程序设计：根据立体车库的存取车流程，编写相应的PLC程序，实现的逻辑控制。
2. 仿真运行：利用博图V16及以上版本的仿真功能，对PLC程序进行仿真测试，确保程序的正确性与稳定性。

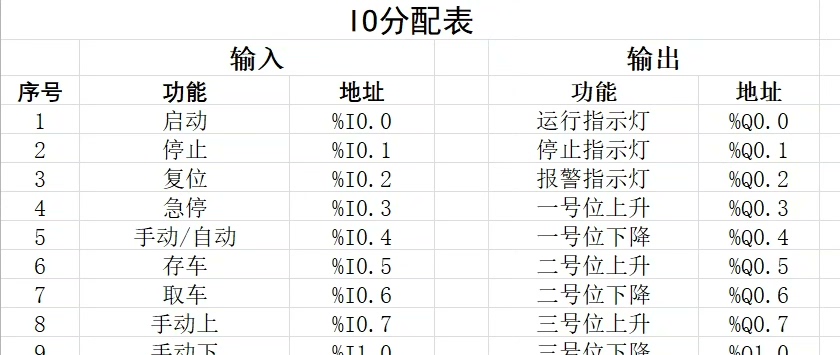

3. 电路图与IO分配表：为方便维护与升级，提供详细的电路图及IO分配表。

五、界面仿真程序

博图WinCC画面组态用于实现的界面仿真，包括存车区、取车区、操作按钮等元素的动画效果。真实的动画效果能够让用户更加直观地了解车库的工作状态，提高操作的便捷性。

六、与服务

本套包含PLC程序、界面仿真程序、电路图、IO分配表等全部内容。我们提供完善的服务，包括安装、调试、培训等技术支持。

七、总结

本文介绍了一种基于PLC程序控制的3x4立体车库，通过西门子S7-1200 PLC与博图WinCC画面组态的配合，实现了的自动化控制与监控。设有手动及自动两种模式，带有完善的保护功能，动画效果真实美观。该适用于城市停车难问题的解决，具有较高的实用价值。
