【PLC毕业设计】触摸屏立体车库控制系统毕业论文

1内容介绍

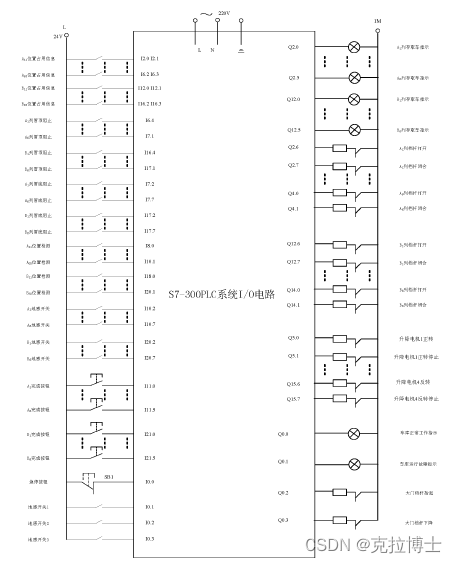

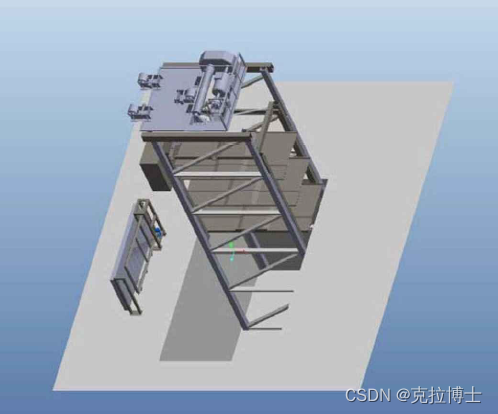

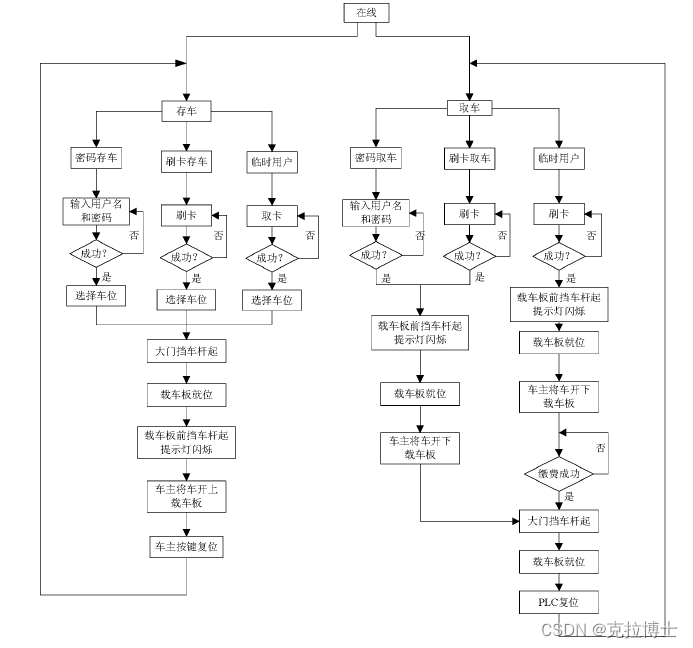

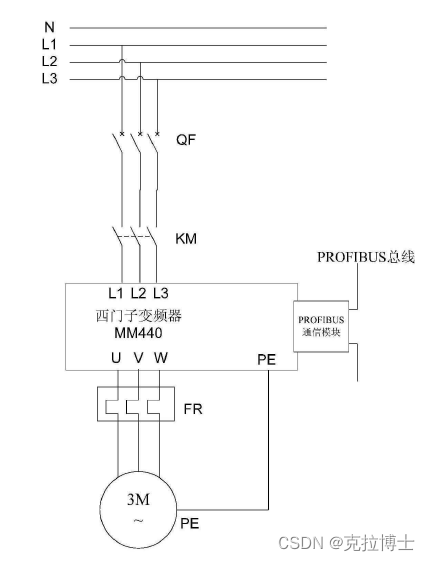

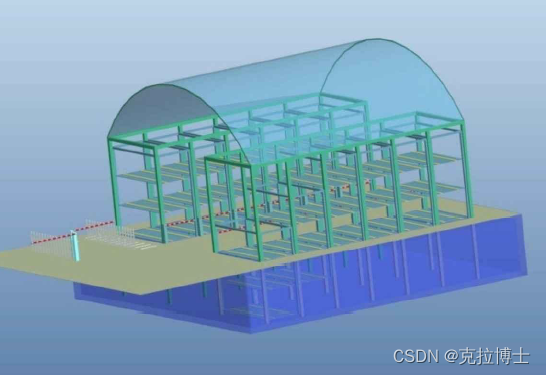

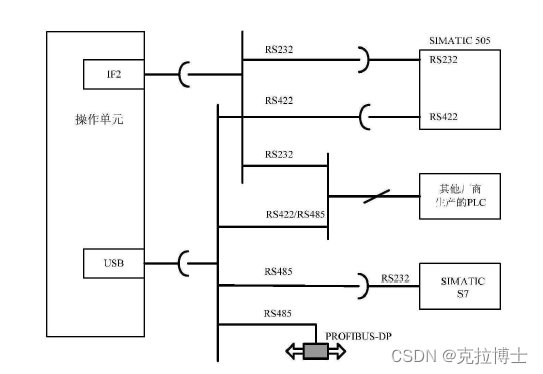

在分析了立体车库结构框架和运行方式的基础上，设计了基于西门子触摸屏和PLC的立体车库控制系统。该控制系统充分应用了PLC的稳定可靠、触摸屏友好灵活以及两者具有良好兼容性的特点。整个控制系统以PLC为核心控制设备，控制车库的正常运作，建立了PROFIBUS-DP现场总线通信网络，以S7-300系列PLC的CPU315-2DP作为通信网络的主站，触摸屏MP270B、变频器MM440和分布式输入输出设备ET200M作为通信网络的从站。系统以触摸屏作为人机交互界面，在车主的操作下完成存取车过程，实时更新显示车库状态；通过变频器实现对三相异步电动机的转速调节，控制立体车库中载车板升降的速度；车库中输入量和输出量连接在分布式输入输出设备ET200M上，将采集到的车库状态信号和需要发送的控制指令通过现场总线完成和CPU的信息交换。

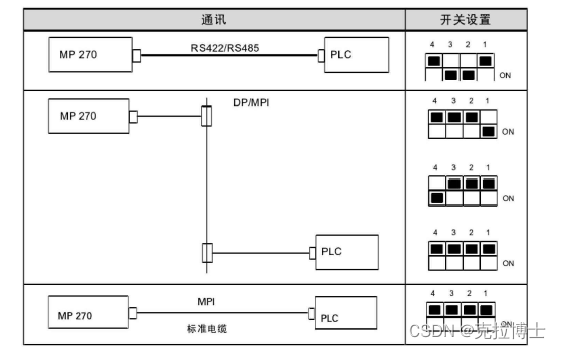

PLC通过扩展模块CP341实现对车库电子换向机构进行控制，根据需要将电机的动力传递到目标载车单元的升降设备上。PLC系统硬件网络的组态、用户程序块的编写和系统程序块的调用在西门子编程软件STEP7中进行。在硬件组态的过程中，设置总线和DP主从站的参数，包括各设备的站地址，总线通信协议和输入输出设备的地址。同时本文对PLC通过DP总线控制变频器和PLC的PtP通信程序进行了详细设计。人机交互界面的触摸屏程序设计通过WinCC flexible软件完成，设计内容包括触摸屏和PLC的连接、画面、连接变量等。

对设计的立体车库控制系统进行了仿真调试，然后再进行了实验室实物调试。系统设计结构合理、人机交互界面友好、存取车效率较高、系统可靠性良好，具有一定的应用推广价值。

2 仿真代码与效果



3 参考文献

[1]智能立体车库自动控制系统的设计及模拟应用[J]. 王瑞,赵雄伟,张波波,薛文杰.  制造业自动化. 2022(01)
[2]基于西门子S7-1500 PLC的智能立体车库控制系统设计[J]. 李垚,牟智刚.  机电信息. 2021(23)
[3]多巷道式立体车库优化设计与车辆存取策略研究[J]. 丁述勇,张征,丁文洁,林勇.  工程设计学报. 2021(04)
[4]一种垂直升降立体车库组态监控系统的设计[J]. 吕栋腾.  计算机与数字工程. 2021(01)
[5]基于S7-1212C PLC的立体停车库智能照明系统设计[J]. 张伟.  中国新技术新产品. 2021(01)
[6]基于环形垂直升降式立体车库的研究设计[J]. 陈东胜,张炜,李建伟,刘晓倩,杨旭桃,牟娜娜.  汽车实用技术. 2020(20)
[7]基于S7-200smart的立体车库控制系统的设计[J]. 李晓丹.  科学技术创新. 2020(28)
[8]立体车库智能控制系统研究[J]. 周柳娜.  电子测试. 2020(17)
