霆宝科技车载氛围灯解决方案

车载氛围灯解决方案 是基于Elmos的RGB恒流驱动芯片E521.39实现的汽车氛围灯中解决方案，主要用于汽车内饰氛围灯，该方案可以通过LIN通信控制RGB灯的颜色效果，以及获取灯驱的供电电压、温度和其他的状态信息。可以实现颜色校准和温度补偿。

E521.39是RGB环境光应用的单芯片解决方案。它提供了一个集成的16位微控制器，具有32kByte闪存以及128B 非易失性存储器，支持LIN自动寻址的LIN收发器。集成的电流源可以由一个16位PWM和一个48MHz时钟控制。这使得PWM周期频率高达~730Hz，具有全分辨率。四个驱动器中的每一个都可用于驱动电流能力高达60mA的外部负载。对于更高的LED电流，JTAG_IO引脚可以用作GPIO来驱动外部晶体管，同时保持完整的诊断能力。

• 支持JTAG接口调试；

• 支持LIN从节点通信和自动寻址；

• 支持板上RGB+W效果；

• 支持外接LED；

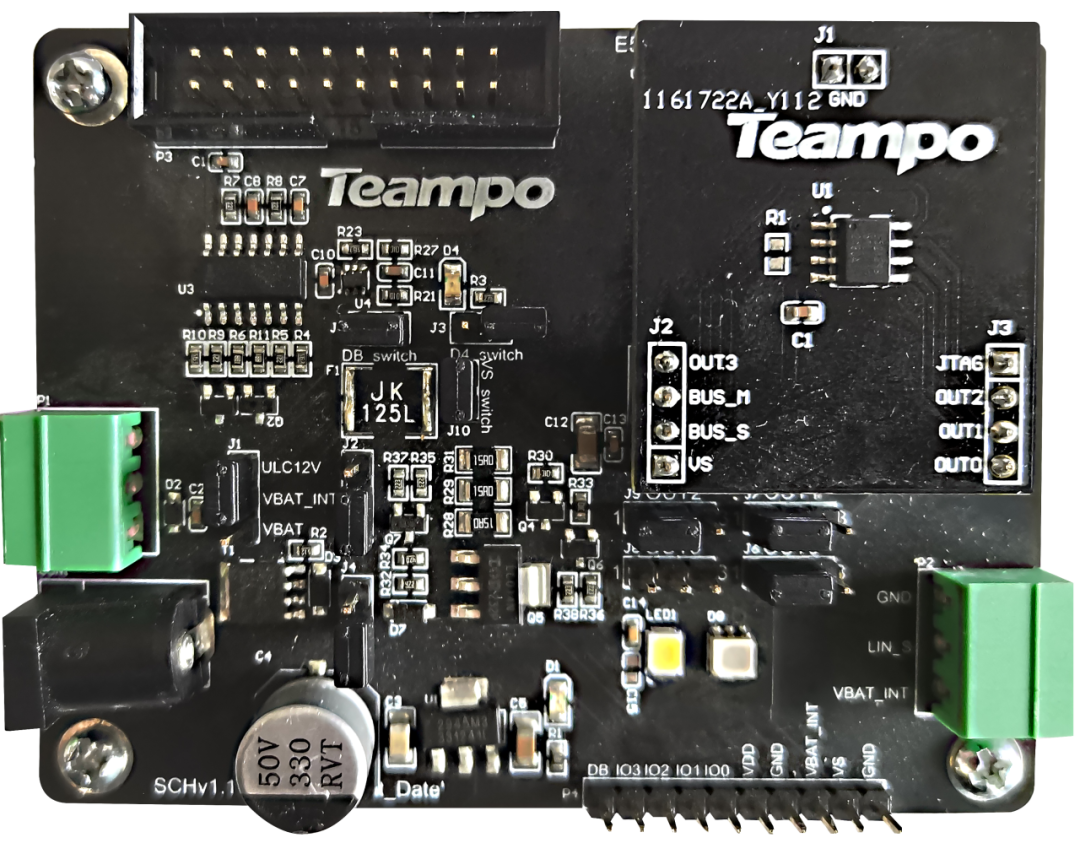

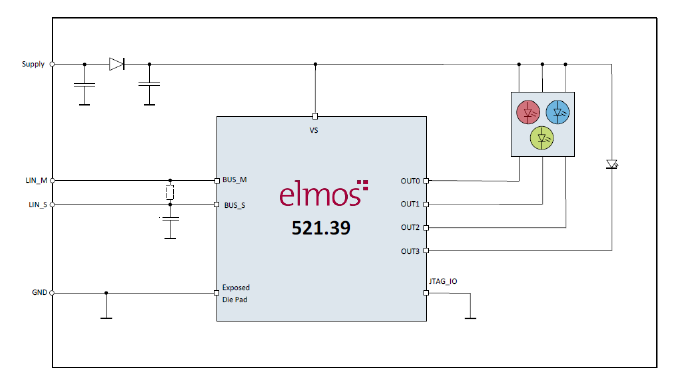

功能框图

产品特点

• 电源电压范围为5V到28V，最大到40V

• 4个高精度LED驱动器，电流输出能力高达60mA，适用于RGB和RGBW LED

• 48MHz时钟的4通道PWM，16位分辨率

• 带看门狗的16位微控制器

■ 32KB Flash

■ 24 KB SysROM包含LIN驱动程序API和引导加载程序

■ 2KB RAM

■ 128B NVM

■ 硬件乘法器和除法器

■ 通过JTAG接口和高速LIN实现程序下载

• 集成12bit的ADC，采样率400kSa/s

• 集成诊断功能，温度和电压检测

• 2个16bit分辨率的定时器

• 支持3种类型的LIN自动寻址

• 通过AEC-Q100和AEC-Q006认证

主要应用

• 汽车内饰灯
