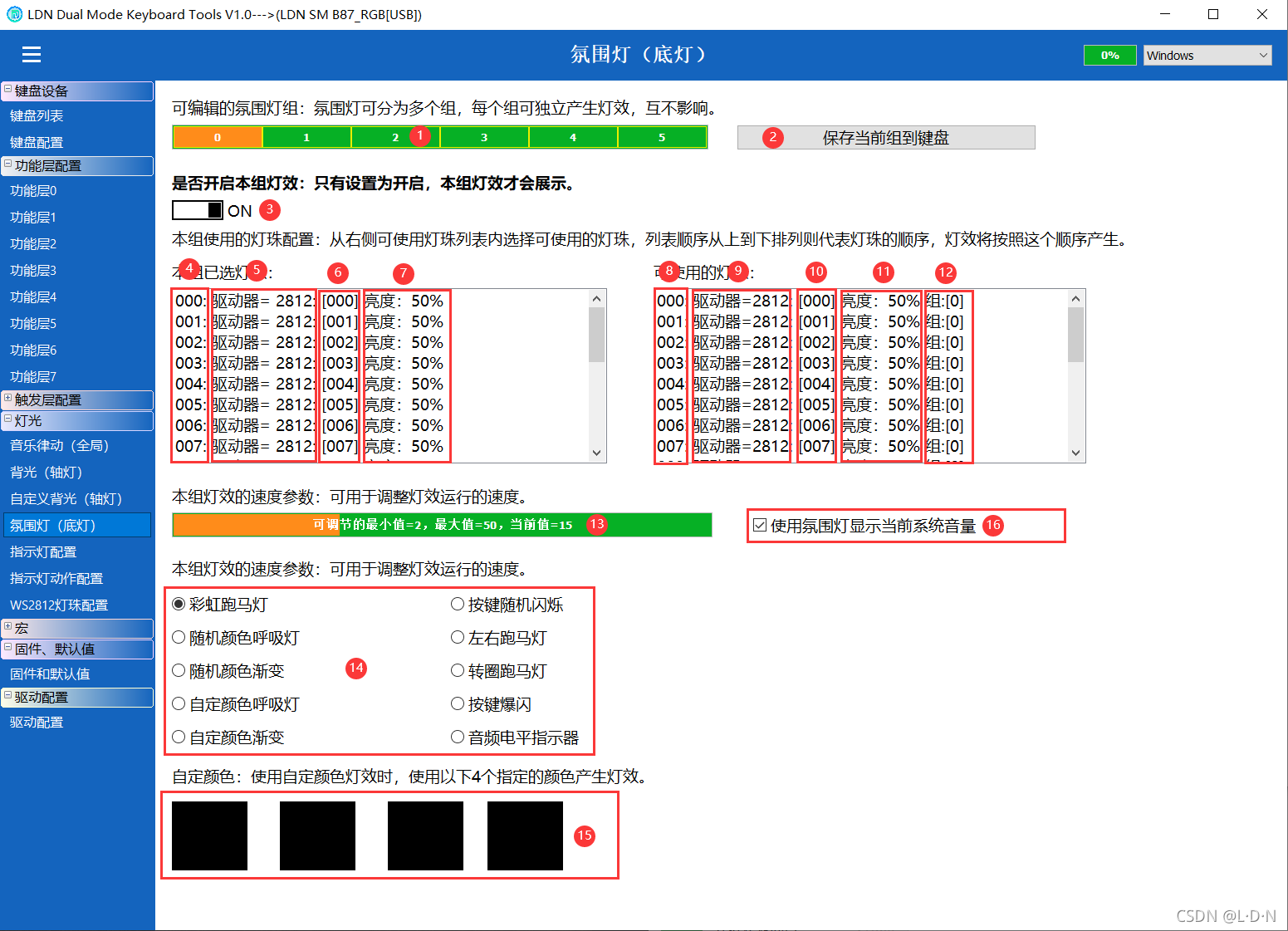

驱动氛围灯（底灯）配置

---

1.选择要编辑的氛围灯组

• 编号0-5，一共6组可编辑
• 单击带数字的方框图标，即可选择当前要编辑的组
• 更改了当前要编辑的组，之前的组会自动保存配置，也可以点击2的保存当前组到键盘来保存

---

2.保存当前组到键盘

• 点击立即保存当前组的配置到键盘
• 如果背光是开启的，则立即生效

---

3.当前组灯效的开关

• ON表示开启当前组的灯效
• OFF表示关闭当前组的灯效

---

4.5.6.7.本组灯效所使用的灯珠列表

4. 000，001，002。。。表示灯珠在本组内的顺序
5. 驱动器=2812，表示这个灯珠的驱动器是WS2812，如果是3741，则表示这个灯珠是3741LED驱动器驱动的
6. 这个灯珠在系统内的逻辑序号，便于查看当前使用的是哪个逻辑灯珠
7. 这个灯珠的亮度百分比

• 鼠标左键双击，从本组内删除某个灯珠
• 灯珠的添加顺序即表示灯珠在本组内的排列顺序

---

8.9.10.11.12可用的灯珠列表

8. 表示灯珠在系统内的逻辑序号（第几个灯珠）
9. 表示灯珠的驱动器类型
10. 表示灯珠在系统内的物理序号（与物理电路有关，通常无需关心）
11. 这个灯珠的亮度
12. 这个灯珠被配置到哪个组

• 鼠标左键双击某一个灯珠，即可将这个灯珠添加在当前组
• 每个PCB的可用灯珠数量以及排列顺序都有所不同，可根据PCB的说明来选择

---

13.当前组的灯效速度

• 有的灯效可配置运行速度，鼠标拖动即可调整，调整后需要点击2保存，才能生效

---

14.当前组的灯效

• 选择当前组的灯效
• 自定义颜色的灯效，需要在15的位置，自定义颜色，才可产生灯效
• 音频电平指示器需要开启律动，才会产生灯效

---

15.自定义颜色

• 如果选择选择了自定义颜色的灯效，则从在这里配置灯效的颜色
• 鼠标单击颜色框，即可弹出颜色选择框，可自由选择一个颜色
• 要让本组内所有灯颜色都一致，请把所有框的颜色都设置为相同的颜色

---

16.使用氛围灯显示当前系统音量

• 如果开启，则在调整系统音量时，使用所有开启的氛围灯组来显示系统的音量
• 此功能需要开启驱动，并且要保持和键盘连接的情况下，才会有效
• 调整系统音量时，暂停当前氛围灯的灯效，并显示音量值
• 3秒后如果不再调整音量，则逐渐熄灭，并自动切换到原来的氛围灯灯效
