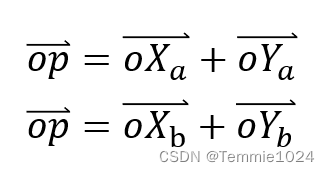

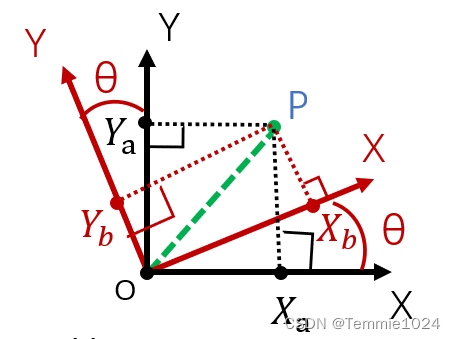

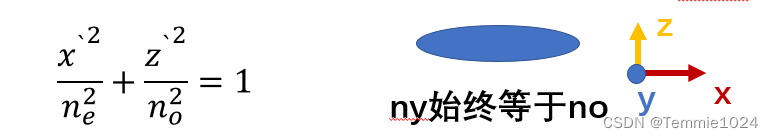

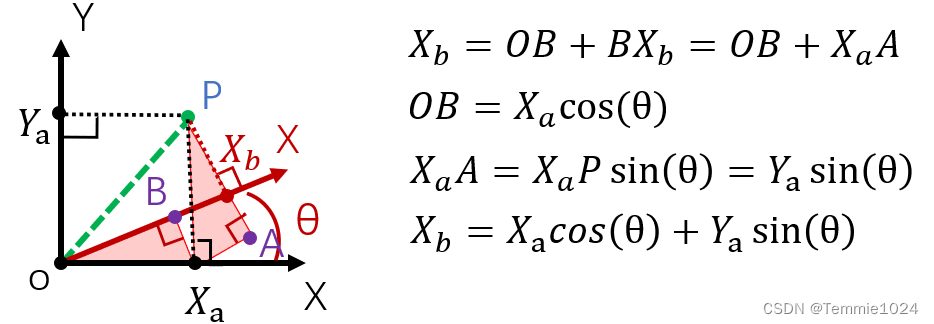

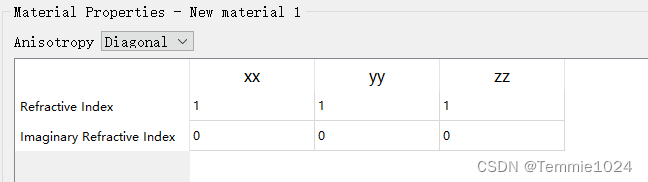

由于FDTD的数据都是沿坐标轴的,各向异性材料的参数也需要根据坐标轴来输入。 首先要了解坐标变换。 坐标变换 这里以二维坐标变化为例。 矢量下我们可以发现OP可在两个坐标系下分别表示 接下来将两个坐标相互关联,这里以Xb举例,Yb同理 注意,这些都是矢量,所以在Yb时有一个负号,就是 液晶模型 液晶是一个椭圆球体。也就是说,液晶的"密度"分布可以被一个椭球方程描述 由于寻常轴是两个轴,非寻常轴是一个轴。 假设y轴为寻常轴,切外加电场的旋转轴,折射率恒定不变 则有 最终可解得 FDTD中参数输入 在材料库中使用(n,k)material中改为Diagonal并根据θ参数计算填进去即可。
