ResNet-V2分析

ResNet-V2

Introduction

分析了在残差单元间的传播后，我们可以知道当我们用了恒等映射作为skip connection以及在addition之后做激活，信号在网络间的前向和后向传播可以直接从一个节点到另一个节点。
在残差神经网络的传播过程中，节点间的信息传递也十分重要，V2就在skip-connection以及activation在残差单元的位置做了全面的比较，并且提出了一个新的改进模型。

$y_l=h(x_l)+F(x_l,{\omega }_l)$
$x_{l+1}=f(y_l)$

h(x) 是identity mapping， f是ReLu 函数。
如果h(x) 和 f(x)都是恒等映射，那么信号的传递会直接从一个节点到下一个节点，包括前向传递和后向传递。
恒等映射实现了最快的误差下降以及最低的训练误差。
放缩，gating，以及1*1的卷积做shortcut connection都会使训练误差上升。

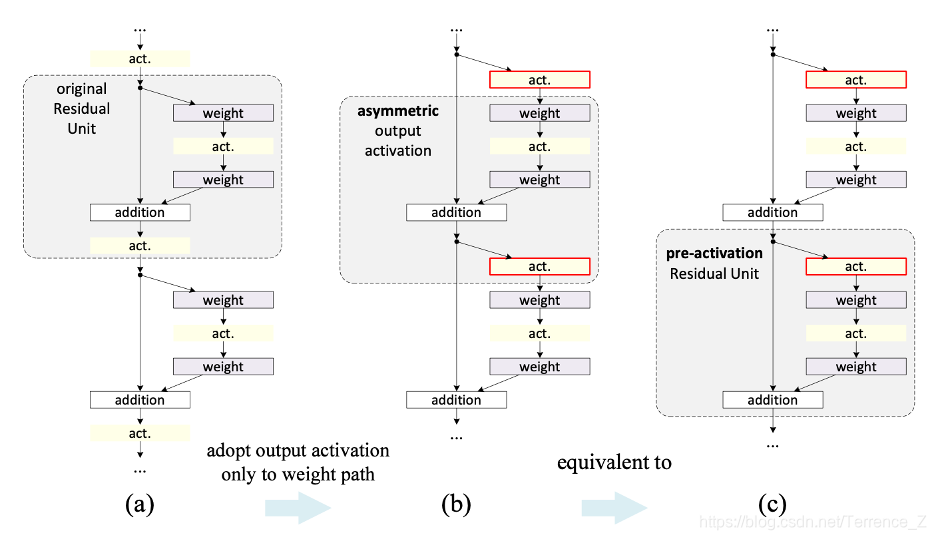

在ResNet-V2中，提出了一个新的概念， pre-activation，也就是把激活函数（Relu以及BN）放在weight layer 之前，相比于传统的post-activation的概念来说，这样的概念创造了一个新的残差单元，这个设计提升了很多ResNet的性能。

Original Residual unit是：
$y_l=h(x_l)+F(x_l,{\omega }_l)$
$x_{l+1}=f(y_l)$

F是两个3*3的卷积层，f是Relu

假设我们把f 同样设置为恒等映射，也就是$x_{l+1}\equiv y_l$, 这样我们就能将上述两个方程合并成

$x_{l+1}=x_l+F(x_l,{\omega }_l)$

那么我们递推下去之后，可以得到：
$X_L=x_l+{\sum }_{i=l}^{L-1}F(x_i,{\omega }_i)$

任意深度的一层L都可以通过比他浅层的l层来加上他们之间累加的残差层得到。

这个递推式也可以让我们得到一个良好的后向传播的性质。我们把loss记做ε，根据链式法则，我们可以得到
$\frac{\partial ϵ}{\partial x_l}=\frac{\partial ϵ}{\partial x_L}\frac{\partial x_L}{\partial x_l}=\frac{\partial ϵ}{\partial x_L}(1+\frac{\partial ϵ}{\partial x_l}{\sum }^{L-1}i=lF(x_i,{\omega }_i))$

也就是说$\frac{\partial ϵ}{\partial x_l}$可以通过分解得到两个相加式，一个是$\frac{\partial ϵ}{\partial x_L}$， 直接信息传递，不考虑其他任何中间层的权重，另一个是$\frac{\partial ϵ}{\partial x_L}(\frac{\partial ϵ}{\partial x_l}{\sum }^{L-1}i=lF(x_i,{\omega }_i))$, 这个是通过所有中间层的传播的。

第一个式子保证了信息可以反向传播至任意浅层l，也就是梯度在经过mini-batch之后，不会发生消失的问题，因为在整个mini-batch中的所有sample里$\frac{\partial ϵ}{\partial x_l}{\sum }^{L-1}i=lF(x_i,{\omega }_i)$不会全部恰巧为-1。也就是说，就算权重都很小，梯度也不会消失。

综上所述，上述方程证明了信息可以在任意两个节点之间传播。上述方程是建立在h(x) 以及f(x)都是恒等映射的条件下的。

ResNet-V2的改动主要体现在两个方面：

1. skip fucntion的选择
2. activation function的选择

skip function的选择

接下来讨论其他 skip connection 的函数：
第一种考虑：$h(x_l)={\lambda }_l{x}_l$
$x_{l+1}={\lambda }_l{x}_l+F(x_l,{\omega }_l)$

这里${\lambda }_l$是一个放缩变量，我们可以通过递推得到新的表达式：
$x_L=(\prod _{i=l}^{L-1}{\lambda }_i)+\frac{\partial ϵ}{\partial x_l}\sum _{i=l}^{L-1}\hat{F}(x_i,{\omega }_i)$
$\hat{F}=\prod _{j=i+1}^{L-1}{\lambda }_{j}F$
当我们对这个表达式做偏导，获取梯度。可以得到
$\frac{\partial ϵ}{\partial x_l}=\frac{\partial ϵ}{\partial x_L}((\prod _{i=l}^{L-1}{\lambda }_i)+\frac{\partial ϵ}{\partial x_l}\sum ^{L-1}i=lF(x_i,{\omega }_i))$

也就是说第一个式子多了一个系数$\prod _{i=l}^{L-1}{\lambda }_i$， 对于一个非常深的网络来说，如果${\lambda }_i$>1，那么之后系数会指数级爆炸。如果λ_i<1的情况，那么这个系数会变得十分小，甚至消失，这样的话，shortcut 就不太能传递信息，迫使所有的信息流从weight layer走了。

所以我们可以看出，如果我们改变h(xl)为gating或者1*1的卷积，都会使h(x)递推为$\prod _{i=l}^{L-1}{h}_i$， 可能会阻挡信息的传递，甚至损害训练的过程。

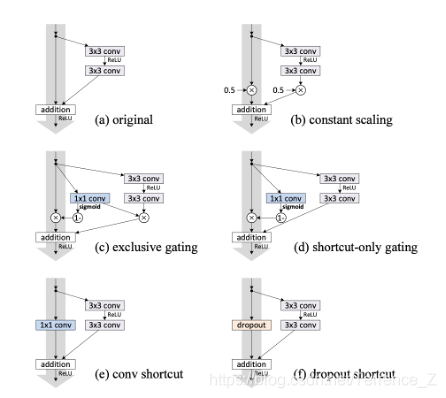

文中提出了六种shortcut connection 的模型

在六个模型都进行实验之后，我们得到效果最好的是identity mapping。这里省略了BN层，都是在权重层之后的。
下面是实验数据
虽然在分析中，将f作为identity mapping 处理，更为简便。
但在实验中，我们将其作为ReLu来做，因为这样是根据ResNet原先的实验设置来做的。

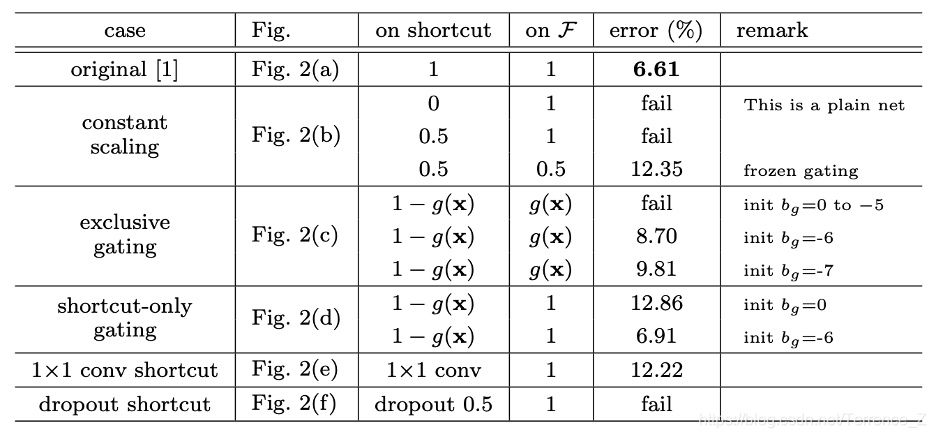

实验结果如下表：
常量放缩：
我们设置$\lambda$=0.5，同时讨论两种F的放缩，第一种是F没有放缩，第二种是被 1-λ=0.5的放缩，与highway gating 相似，但是为frozen gating。
前者F不放缩的情况下，不能很好的收敛。而第二种放缩F之后，我们得到的test error为12.35%，比原先ResNet110的模型误差高很多。同时训练误差也高很多。

所以说，优化在常量放缩了shortcut 之后，会高很多。

Exclusive gating （排他门）:
根据highway networks的模型，设计了门机制，在原先的模型里，一个门函数是$g(x)=\sigma (W_{g}x+b_g)$，这里做一个线性变换之后再通过一层sigmoid函数$\sigma (x)=\frac{1}{1+e^{-x}}$， 在卷积神经网络里，g(x)就是一个1*1的卷积层。

在其他的论文模型中, exclusive gating的用法是， F是被g(x)放缩，而shortcut path是被1-g(x)放缩的，在这个模型之下，biases 的选择就比较重要了。通过超参数搜索，在biases从0到-10的一个步长为-1的交叉验证。最后得到结果是bias = -6 的情况下，表现最优，但也会得到8.7%的测试误差，这比ResNet110的基本模型表现都差很多。 Exclusive gating在bias初始化不合适的时候，甚至都不会收敛到一个好的结果。

Exclusive gating 的缺点在于two-fold， 当1-g(x)趋近于1的时候，加了门的shortcut 就会趋向于恒等映射，但这种情况下，g(x)会趋向于0，这样会将残差方程的流基本变为0。

Shortcut only gate：
在这种情况下，残差方程的路径不加以放缩，只有shortcut 被1-g(x)放缩，在这种情况下，bias 仍旧非常重要，如果初始的bias是0的话，那么1-g(x)的数学期望就是0.5。网络的表现很差， 有12.86%的误差。

当bias取负数，比如说-6的时候，1-g(x)的值趋向于1，而这样也非常接近恒等映射，结果与baseline model也就近似了。

1*1 convolutional shortcut：
用1*1的卷积层替代恒等映射层，这个结果在ResNet34表现良好，但是在更深的残差神经网络上，他的表现就差强人意了。

Dropout shortcut：
在使用ratio = 0.5 的dropout 之后，也很难收敛到一个好的结果。类似于λ=0.5的常量放缩，它同样也阻止了一部分信号的传播。

所以我们可以看出，shortcut connections 是最直接的传播信息的通道。其他做乘运算的操作（缩放，门运算和卷积以及dropout）都会阻碍信息的传播，影响网络的优化。

但是门运算和卷积的shortcut会有更多的参数，有比恒等映射更好的特征表现能力，但是会有更高的训练误差，也就是说，退化问题是由于优化问题导致的而不是表现能力导致的。

Activation function的选择

在原先的残差单元里，BN是跟在权重层后面的，ReLu是跟在BN层后面的，在最后做addition之后，还会加一个ReLu层。

但是在ResNet-V2中提出了一个新的模型概念，pre-activation。

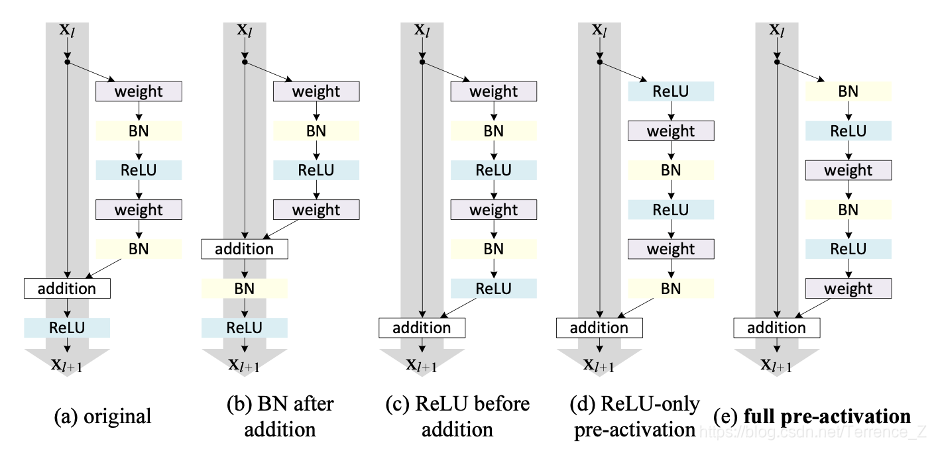

首先尝试几个模型：
BN after addition：
我们把BN层从addition之前拿到addition之后，这样也会导致信息的传播在shortcut path上会被阻挡。

ReLU before addition：
如果我们将ReLu放在addition 之前的话，会导致残差流过来的时候输出的结果是非负的，但实际上我们需要残差的输出是在(-∞，+∞)的。也就是说，对于正向传播来说，这样的处理会让输出单调上升，这样会影响网络的表现能力。而且结果表现也不太好。

Post-activation Or pre-activation？
$y_l=h(x_l)+F(x_l,{\omega }_l)$
$x_{l+1}=f(y_l)$
原先的激活函数影响了两个通道
$y_l=f(x_l)+F(f(x_l),{\omega }_l)$
之后又提出了一个非对称模型，也就是激活函数只影响残差通道。也就是
$y_{l+1}=y_l+F(\hat{f}(y_l),{\omega }_{l+1})$
$x_{l+1}=x_l+F(\hat{f}(x_l),{\omega }_l)$

对于一个普通的前向神经网络来说，他的BN和ReLu是 pre-activation还是post-activation都不是很重要，但是如果对于有分支的神经网络来说，激活层的位置就比较重要了。

V2的版本提出了两种pre-activation的概念，一个是将ReLu层提前，但是BN层仍旧放在post位置。
第二个是将BN层和ReLu层都放在pre位置。

第一种relu-only pre-activation的效果跟baseline差不多，这种情况下，ReLu层不能享受到BN层的好处。

第二种，当两个激活层都提前的时候，效果出人意料的好。原因有两方面：第一方面是优化的简略性，另一方面就是可以降低过拟合。

优化的过程被简单化了，因为f变成了恒等映射。其次，BN作为pre-activation提高了模型的正则化度。

如果在原先的设计中，f = ReLu的话，会将负信号给屏蔽掉，如果有很多残差单元的情况下，这个影响就会变得很大。当f是恒等映射的时候，神经网络就可以很快的去做误差下降。在层数比较低的时候，f=ReLu表现良好，因为权重层会调整到使yl尽可能大于0，这样就不会被relu给过滤掉。

在原先的模型里，虽然被BN层正则化了，但是马上添加了shortcut层，然后合并的信号是非正则化的，这个非正则化的信号马上又作为下一个残差单元的输入，所以效果没这么好。而新proposed model就可以解决这个问题，所有输入在权重层之前都被正则化过了。

原paper链接：

https://arxiv.org/abs/1603.05027
