两片74LS85N比较两个七位数

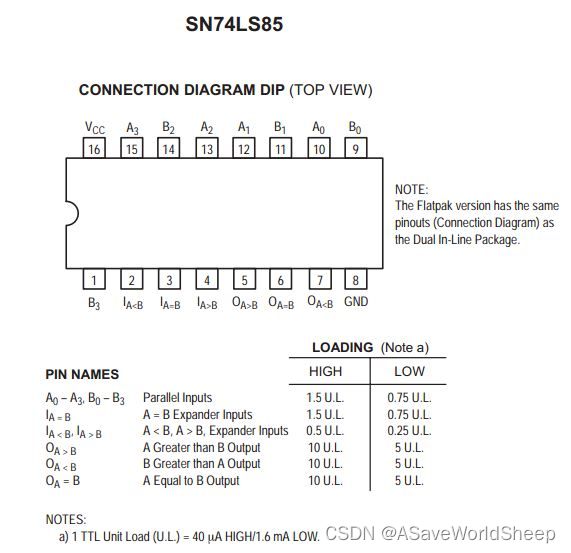

引脚图

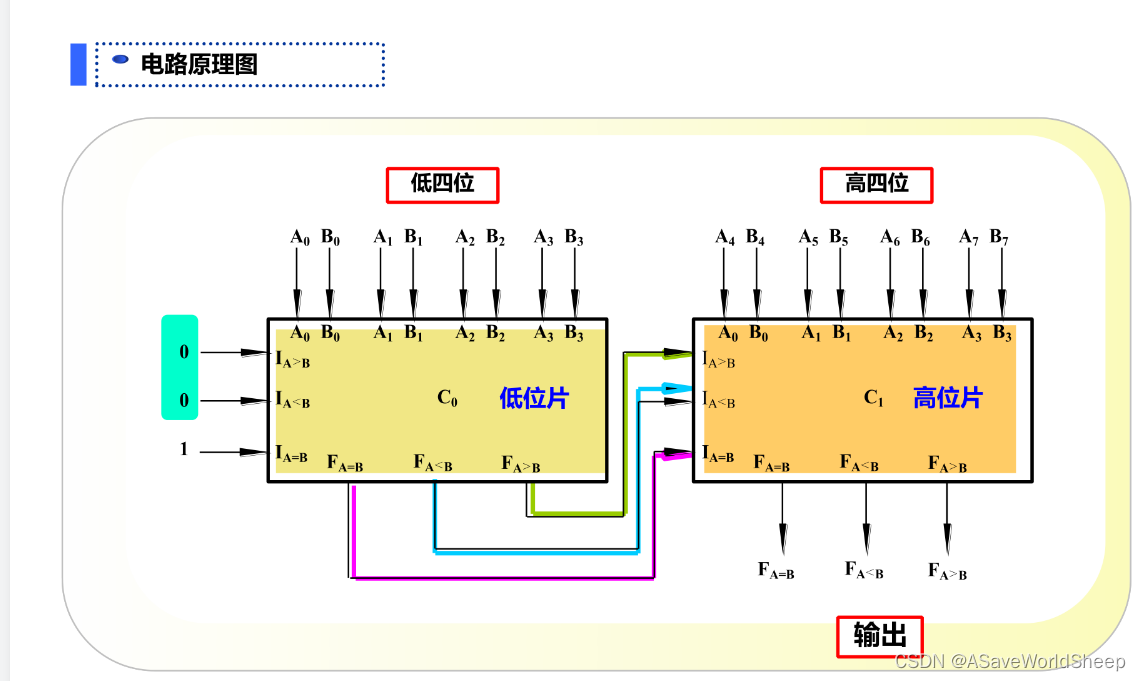

原理图。

由图可以知道，当高四位不完全相同时，输出直接忽略级联的输入，即功能表中前八行都是I相关的都是X，即对结果无影响。当高四位都相同时，开始比较低四位。
