一、继电器介绍：

        继电器模块是一种利用电磁原理控制电路通断的电子器件。它通过低压信号控制高压电路，实现自动调节、隔离和安全保护。直流继电器模块的五个引脚中，两个用于控制线圈，其余三个分别连接常开端、常闭端和公共端，以实现电路的自动切换。简而言之，继电器模块就是一个可以用低压信号控制高压电路的自动开关。

二、继电器使用说明：

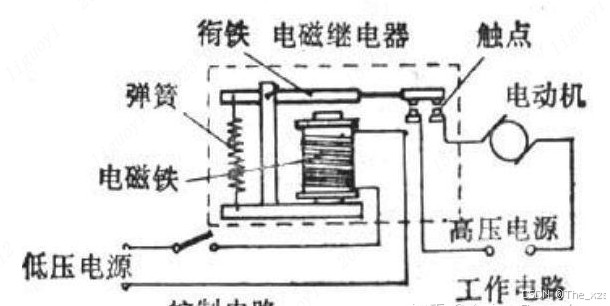

（1）继电器的工作原理：

当低压电源（控制电路）导通时，电磁铁产生磁力，吸引衔铁，使得触点闭合，从而使得高压电源（工作电路）形成回路并导通。

当低压电源断开时，电磁铁失去磁力，弹簧将衔铁拉回原位，触点断开，高压电源的回路被切断，工作电路断开。

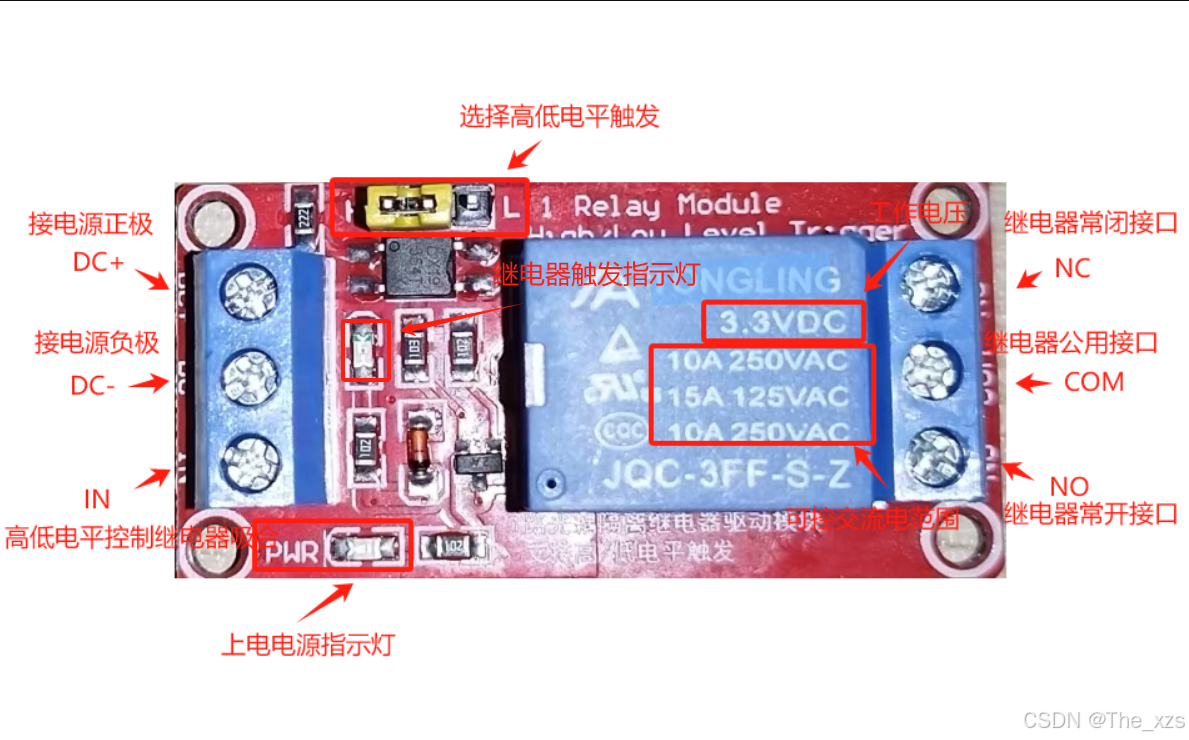

（2）继电器的接线端子：

常闭触点（NC）：在继电器未激活时，这个触点与公共触点相连。

公共触点（COM）：这是继电器的中心触点，它在继电器激活时会与常开触点相连。

常开触点（NO）：在继电器未激活时，这个触点与公共触点断开，激活后与公共触点相连。

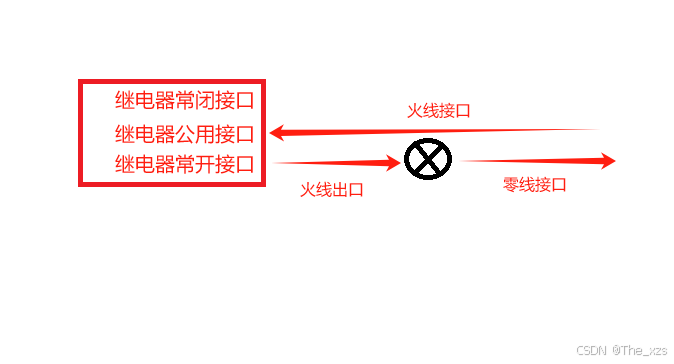

（3）继电器控制：

输入（IN）：当控制信号从输入端IN1发出低电平信号时，这将触发光耦合器U1的内部LED发光（以低电平触发为例）。

常闭（NC）：在继电器未激活的状态下，常闭触点（NC）与公共触点（COM）相连，形成闭合回路。

公共（COM）：公共触点（COM）是继电器内部的一个中心连接点，它在继电器激活时会与常开触点（NO）相连。

常开（NO）：在继电器未激活的状态下，常开触点（NO）与公共触点（COM）断开，没有形成闭合回路。</
