主题	内容	教学目的/扩展视频
继电器	电路原理，跳线设置，驱动程序，调用控制。	能控制开关即可。做温控继电器项目。

师从洋桃电子，杜洋老师

📑文章目录

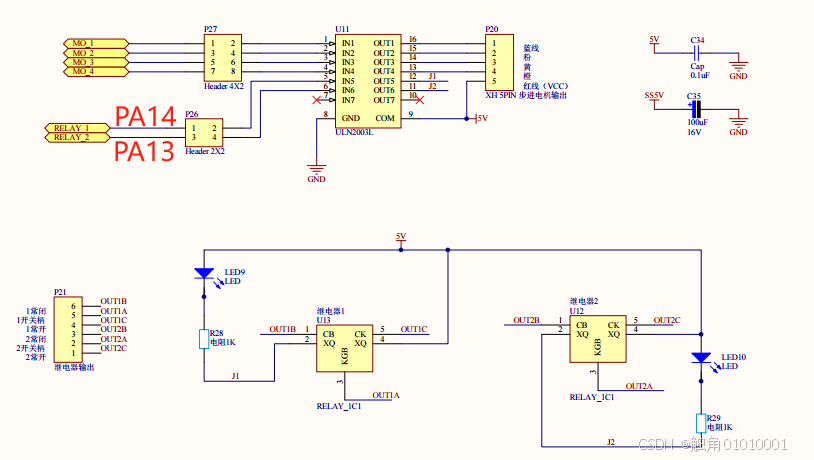

（图1：开发板与继电器部分连接示意图）

一、继电器核心原理图解

              +-----------------+
              |  控制电路        |
              |  (STM32 GPIO)    |
              +--------+--------+
                       |
                       ▼
            +----------+----------+
            |  驱动电路           |◄──续流二极管
            |  (ULN2003/晶体管)   |
            +----------+----------+
                       |
                       ▼
+-----------------+    |    +-----------------+
| 线圈通电         |    |    | 触点动作         |
| 产生电磁场       |    +───►| 常开触点闭合      |
| 12V/24V DC      |         | 控制大电流回路    |
+-----------------+         +-----------------+

二、四大核心应用场景

智能家居控制：空调/灯具远程开关
工业设备隔离：PLC与强电设备间信号隔离
安全保护系统：过压/过流自动切断
电路转换枢纽：多路信号切换控制

三、STM32驱动电路设计要点

3.1 典型驱动方案对比

驱动类型	优点	缺点	适用电流范围
晶体管驱动	成本低、体积小	需外置保护电路	<500mA
ULN2003驱动	集成保护、多路复用	占用PCB面积较大	<500mA×7路
光耦隔离驱动	完全电气隔离	需要双电源供电	<100mA

3.2 ULN2003典型接线

         +5V
          │
          ├──► ULN2003输入
STM32 PA13├──► IN1
          │
          ├──► ULN2003输出
          └──► COM端接继电器线圈+
                   │
继电器线圈- ────────┘

四、STM32驱动程序深度解析

4.1 关键配置代码（relay.c）

// JTAG功能禁用（关键！）
GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);

// GPIO初始化配置
GPIO_InitStructure.GPIO_Pin = RELAY1 | RELAY2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 高速模式

4.2 控制函数工作流程

五、工业级应用案例：三相电机控制

5.1 硬件连接方案

           STM32F103
               │
               ├──PA14──► ULN2003-1──► 继电器1(接触器)
               ├──PA13──► ULN2003-2──► 继电器2(过热保护)
               └──PB5───► ULN2003-3──► 继电器3(急停回路)

5.2 安全增强代码

#define RELAY_SAFETY_CHECK() (GPIO_ReadInputDataBit(SAFE_PORT, SAFE_PIN))

void Relay_Control(u8 ch, u8 state){
    if(RELAY_SAFETY_CHECK()){ // 安全联锁检测
        GPIO_WriteBit(RELAYPORT, ch, (BitAction)state);
        // 添加状态反馈校验
        if(state != GPIO_ReadOutputDataBit(RELAYPORT, ch))
            Error_Handler();
    }
}

六、开发注意事项

6.1 调试排错指南

故障现象	检测点	解决方法
继电器不动作	PA13/PA14电压电平	检查JTAG是否成功禁用
触点火花明显	负载电流峰值	并联RC吸收电路(100Ω+0.1μF)
MCU异常复位	电源纹波	增加100μF电解电容滤波

6.2 抗干扰设计

电源隔离：采用DC-DC隔离模块
信号滤波：GPIO串联100Ω电阻
PCB布局：继电器远离MCU至少3cm
地线处理：数字地与功率地单点连接

七、进阶应用：PWM软启动

// 电机软启动控制
void Motor_SoftStart(uint8_t relay_pin){
    for(int duty=0; duty<=100; duty+=5){
        PWM_SetDuty(duty);  // PWM频率建议1-5kHz
        delay_ms(50);
        if(duty == 100)
            GPIO_SetBits(RELAYPORT, relay_pin);
    }
}

总结

本文系统讲解了STM32驱动继电器的完整实现方案，核心要点包含：

JTAG功能重映射：通过AFIO时钟配置释放调试接口的GPIO功能
硬件电路设计：晶体管/ULN2003驱动电路与电气隔离方案选型
安全控制机制：状态反馈校验与软启动PWM控制实现
工业级应用扩展：三相电机控制系统的多路继电器集成方案

开发过程中需特别注意：

驱动电路续流二极管的必要性
PCB布局中的抗干扰设计原则
GPIO端口复用冲突的排查方法

通过本文介绍的控制策略，可构建从基础电器控制到复杂工业设备管理系统的完整解决方案，为物联网与自动化领域提供可靠的执行层支持。

💬 技术讨论（请在评论区留言~）

📌 下期预告：下一期将探讨步进电机的原理与驱动，欢迎持续关注！

点击查阅🔍往期【STM32专栏】文章

版权声明：本文采用[CC BY-NC-SA 4.0]协议，转载请注明来源
实测开发版：洋桃1号开发版（基于STM32F103C8T6）
更新日志：

v1.0 初始版本（2025-03-08）
