对数周期偶极子天线

1. 概念

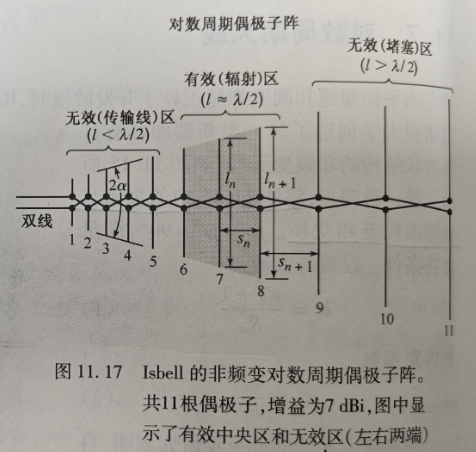

偶极子的长度沿着天线递增，并保持角度α不变，相邻单元的长度l和间距s的比例为：

l(n+1)/l(n)=s(n+1)/s(n)=k

2. 特性：

1. 8、9、10单元临近一个波长长度，携带电流小，对传输线表现为感抗；

2. 1~5单元小于半个波长长度，对传输线表现为容抗，携带电流小，辐射小；

3. 6、7、8单元临近半个波长，为有效辐射区。

因此，对于任何给定的频率，仅有一部分天线被利用（50%以下，与频率有关）

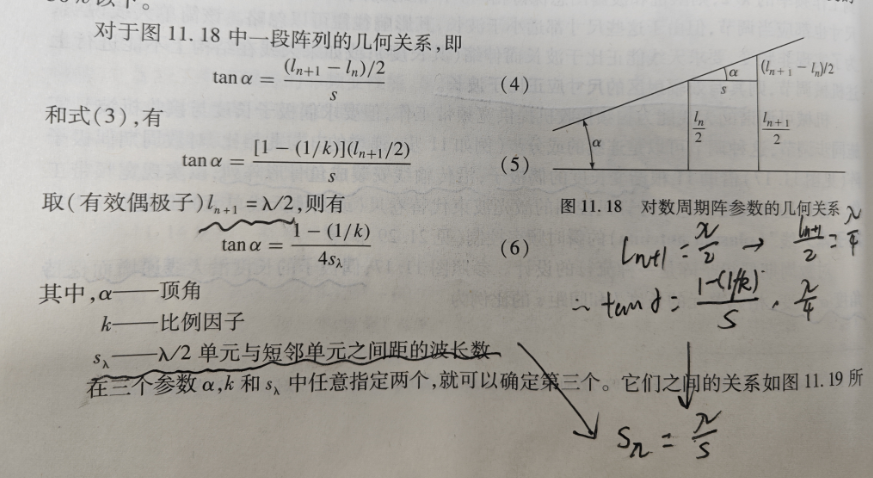

3. 计算公式

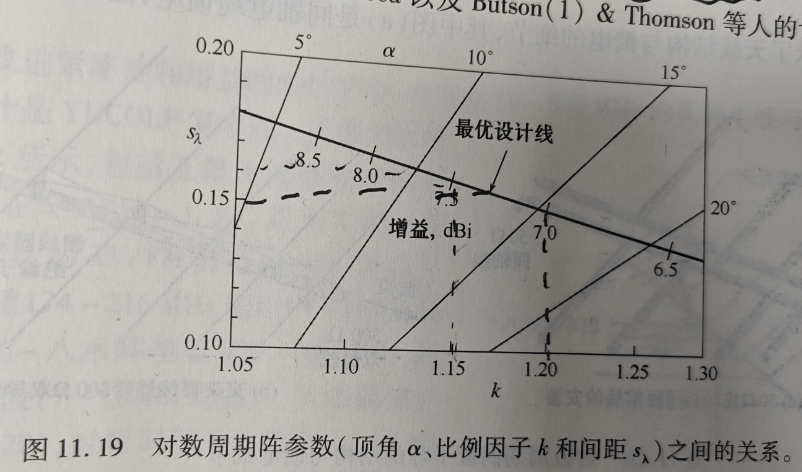

另外，可以通过最优设计线进行快速设计：

添加：

频率比（F）的概念：

任何第n+1个单元的长度L（和间距s）总是比第一个单元（单元1）大k^n倍

即因为：l(n+1)/l(n)=s(n+1)/s(n)=k

所以：l(n+1)/l(1)=s(n+1)/s(1)=k^n=F

F被称为频率比，或频率覆盖。在带宽的描述中常用到几倍频来表示。
