一、TVS管的原理和特性
15TS TVS 管的工作方式是与被保护电路并联连接。在电路正常工作状态下，TVS 管处于待机状态，对电路并无实质性影响。然而，一旦电路中的电压超出 TVS 管的钳位电压，它会迅速响应并导通。
导通后的 TVS 管凭借自身极低的阻抗特性，将电路中大部分电流分流至地线。与此同时，TVS 管两端的电压会被精准地钳位在一个固定的数值。这一特性至关重要，它能够有效防止过压情况对后级被保护电路造成损坏，确保电路的稳定运行。当过电压情况消失后，TVS 管会从钳位工作状态自动切换回不工作状态，不再对电路产生作用，电路也随之恢复正常运行。
当电路遭受浪涌电压冲击时，TVS 管两极间的电压会从额定反向关断电压开始急剧上升，直至达到击穿电压，此时 TVS 管被击穿。击穿瞬间，击穿电流随之产生，流经 TVS 管的电流会迅速攀升至峰值脉冲电流。在这一过程中，TVS 管两端的电压会被钳位至预定的最大钳位电压以下，从而限制了浪涌电压对电路的影响。随后，随着脉冲电流按照指数规律逐渐衰减，TVS 管两极间的电压也会不断降低，最终恢复到初始状态。这一系列过程正是 TVS 管抑制可能出现的浪涌脉冲干扰，实现对电路有效保护的工作机制。
二、TVS管电路防护
TVS 管具备诸多显著优点，例如响应速度极快，能够在瞬间对过压情况做出反应；钳位电压低，能更有效地限制电压；电压精准度高，可确保钳位电压的稳定性。基于这些优势，TVS 管广泛应用于对保护器件要求严苛的领域，如汽车电子、工业控制、照明以及通信等行业。在实际应用中，它常被用于保护 DC 电源线、RS485 接口、通信电源以及 I/O 口等关键电路部分：

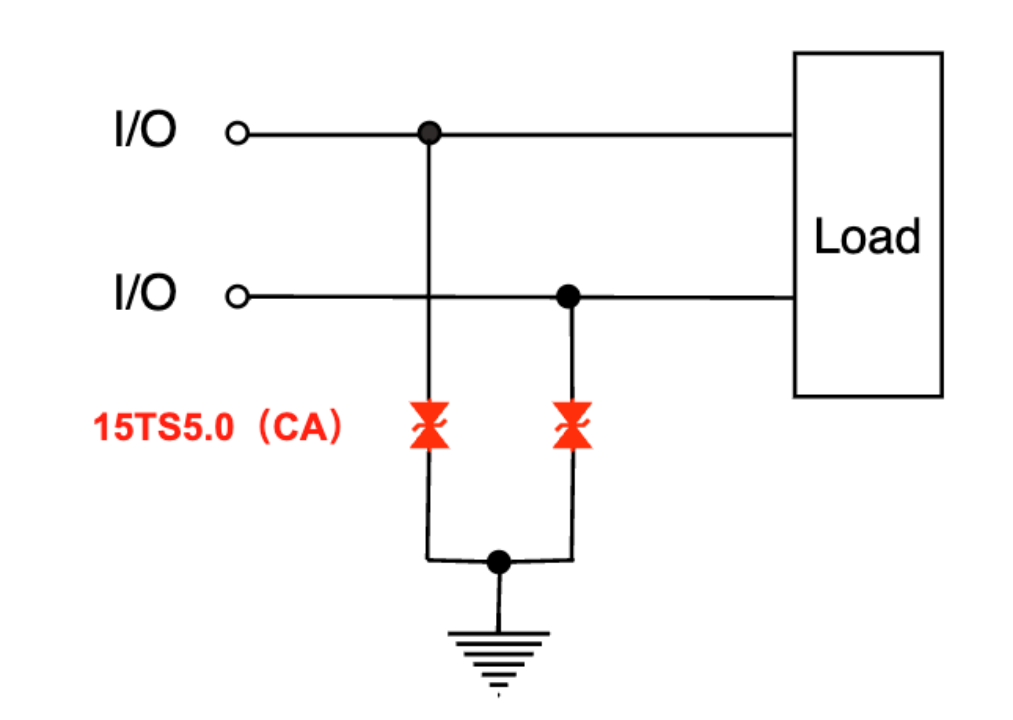

 | I/O接口作为电子设备与外部交互的桥梁，极易因静电放电（ESD）、浪涌、雷电感应等瞬态过电压事件导致损坏。TVS（瞬态电压抑制器）管因其纳秒级响应速度、高功率承载能力（可达数千瓦）及小体积等优势，成为I/O口防护的核心器件，广泛应用于通信设备、汽车电子、工业控制等领域 |

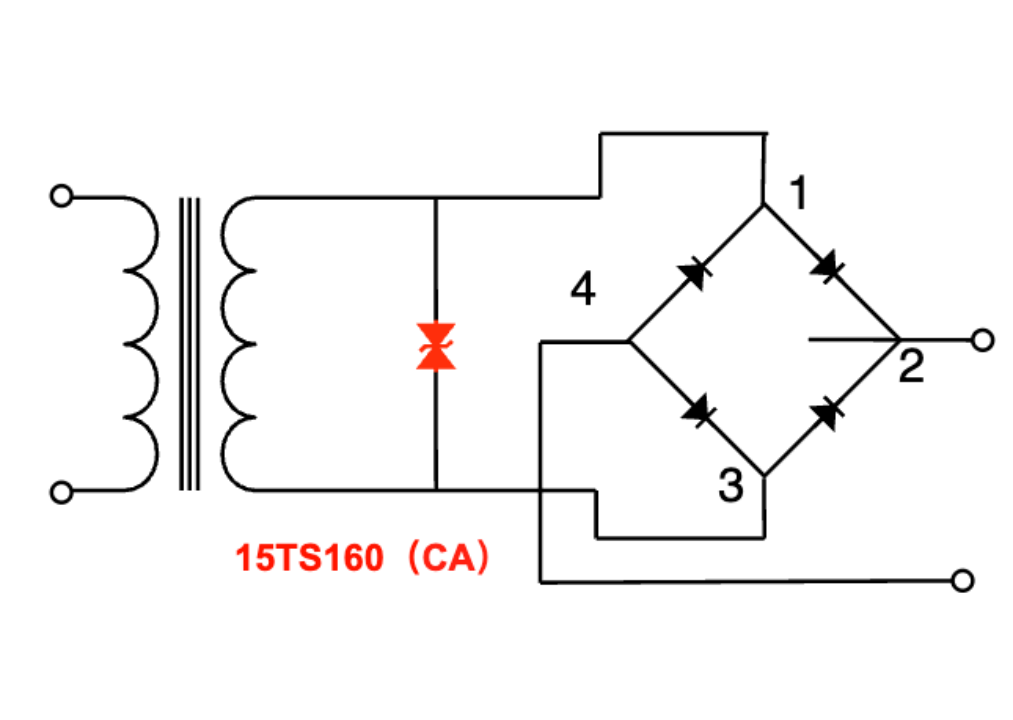

 | 在交流电路中，双向TVS管主要用于抑制电网带来的正负双向瞬态过电压（如浪涌、雷击、静电放电等），其核心作用是通过快速响应和能量吸收，保护整流桥及后续负载元器件（如电容、IC芯片等）免受损坏。典型应用包括： 电源入口防护、变压器次级防护、整流桥前端保护 |

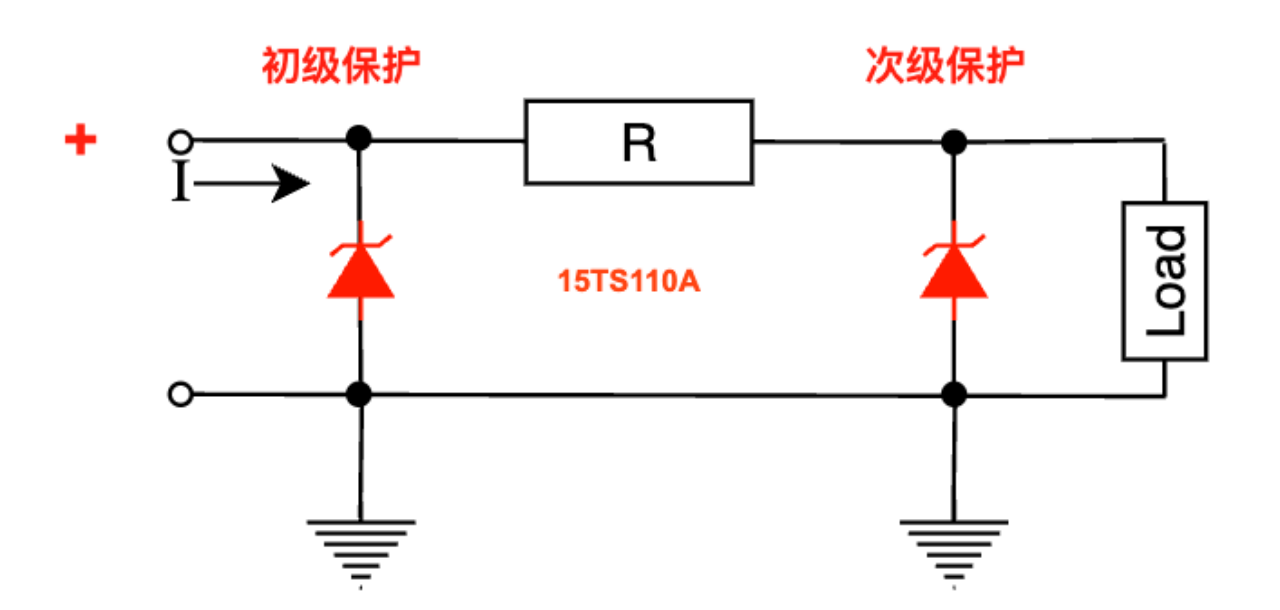

 | 初级保护方面，其核心目标是抵御高浪涌电压，如抛负载、ESD和感应尖峰。转向次级保护，其重点在于进一步降低钳位电压，以保护后级稳压器和DC-DC转换器。 |
三、产品特点
- 玻璃钝化或平面结
- 优异的钳位能力
- 重复率（占空比）：0.01%
- 低剖面封装和低电感
- 10×1000μs波形下1500W峰值脉冲功率能力
- 快速响应时间：从0V至VBRmin通常小于1.0ps
- 高温焊接：端子处260℃/10秒
- 塑料封装通过美国保险商实验室94V-0
- 为优化电路板空间而设计的表面贴装应用
- UL认证

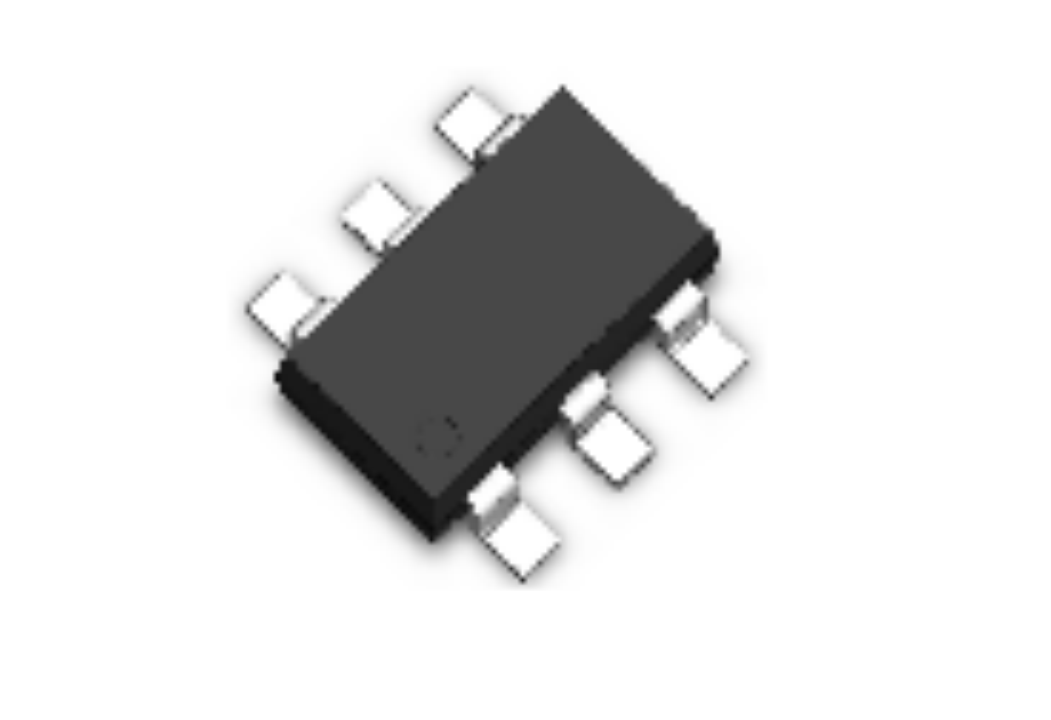

四、产品结构

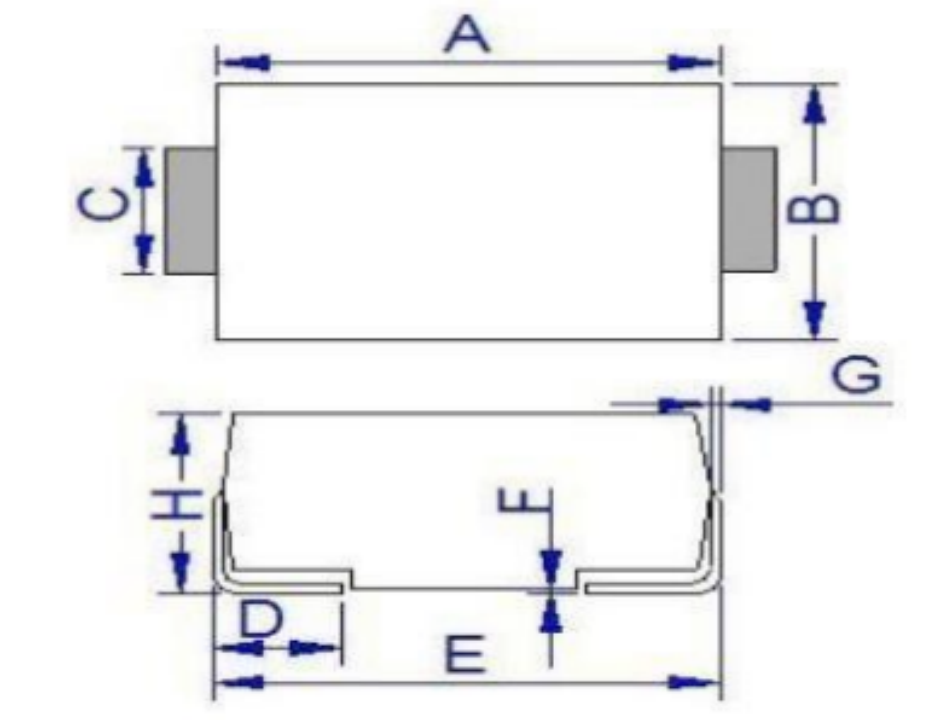

五、产品尺寸
|
| ||||
| Ref | Dimensions | |||
| Millimeters | Inches | |||
| Min | Max | Min | Max | |
| A | 6.60 | 7.11 | 0.260 | 0.280 |
| B | 5.59 | 6.20 | 0.220 | 0.24 |
| C | 2.75 | 3.20 | 0.108 | 0.126 |
| D | 0.76 | 1.52 | 0.030 | 0.060 |
| E | 7.71 | 8.13 | 0.305 | 0.320 |
| F | 0.051 | 0.203 | 0.002 | 0.008 |
| G | 0.15 | 0.31 | 0.006 | 0.012 |
| H | 2.06 | 2.75 | 0.085 | 0.180 |
六、产品应用
- 引擎控制单元（ECU）
- 传感器
- 车载娱乐系统
- 工业机器人I/O接口
- PLC、变频器输入端
- 电动汽车充电桩
- 除颤仪
- 呼吸机
- 植入式起搏器
七、产品规格和电气特征
| Part Number | VR | KR@VR | VBR@IT | IT | Vc@IPP | IP | ||
| Uni-Polar | Bi-Polar | V | μA | min(V) | max(V) | mA | max(V) | A |
| 15TS5.0A | 15TS5.0CA | 5.0 | 800 | 6.40 | 7.00 | 10 | 9.2 | 163 |
| 15TS6.0A | 15TS6.0CA | 6.0 | 800 | 6.67 | 7.37 | 10 | 10.3 | 145.7 |
| 15TS6.5A | 15TS6.5CA | 6.5 | 500 | 7.22 | 7.98 | 10 | 11.2 | 134 |
| 15TS7.0A | 15TS7.0CA | 7.0 | 200 | 7.78 | 8.60 | 10 | 12 | 125 |
| 15TS7.5A | 15TS7.5CA | 7.5 | 100 | 8.33 | 9.21 | 1 | 12.9 | 116.3 |
| 15TS8.0A | 15TS8.0CA | 8.0 | 50 | 8.89 | 9.83 | 1 | 13.6 | 110.3 |
| 15TS8.5A | 15TS8.5CA | 8.5 | 20 | 9.44 | 10.4 | 1 | 14.4 | 104.2 |
| 15TS9.0A | 15TS9.0CA | 9.0 | 5 | 10.0 | 11.1 | 1 | 15.4 | 97.4 |
| 15TS10A | 15TS10CA | 10.0 | 1 | 11.1 | 12.3 | 1 | 17 | 88.3 |
| 15TS11A | 15TS11CA | 11.0 | 1 | 12.2 | 13.5 | 1 | 18.2 | 82.5 |
| 15TS12A | 15TS12CA | 12.0 | 1 | 13.3 | 14.7 | 1 | 19.9 | 75.4 |
| 15TS13A | 15TS13CA | 13.0 | 1 | 14.4 | 15.9 | 1 | 21.5 | 69.8 |
| 15TS14A | 15TS14CA | 14.0 | 1 | 15.6 | 17.2 | 1 | 23.2 | 64.7 |
| 15TS15A | 15TS15CA | 15.0 | 1 | 16.7 | 18.5 | 1 | 24.4 | 61.5 |
| 15TS16A | 15TS16CA | 16.0 | 1 | 17.8 | 19.7 | 1 | 26 | 57.7 |
| 15TS17A | 15TS17CA | 17.0 | 1 | 18.9 | 20.9 | 1 | 27.6 | 54.4 |
| 15TS18A | 15TS18CA | 18.0 | 1 | 20.0 | 22.1 | 1 | 29.2 | 51.4 |
| 15TS20A | 15TS20CA | 20.0 | 1 | 22.2 | 24.5 | 1 | 32.4 | 46.3 |
| 15TS22A | 15TS22CA | 22.0 | 1 | 24.4 | 26.9 | 1 | 35.5 | 42.3 |
| 15TS24A | 15TS24CA | 24.0 | 1 | 26.7 | 29.5 | 1 | 38.9 | 38.6 |
| 15TS26A | 15TS26CA | 26.0 | 1 | 28.9 | 31.9 | 1 | 42.1 | 35.7 |
| 15TS28A | 15TS28CA | 28.0 | 1 | 31.1 | 34.4 | 1 | 45.4 | 33.1 |
| 15TS30A | 15TS30CA | 30.0 | 1 | 33.3 | 36.8 | 1 | 48.4 | 31 |
| 15TS33A | 15TS33CA | 33.0 | 1 | 36.7 | 40.6 | 1 | 53.3 | 28.2 |
| 15TS36A | 15TS36CA | 36.0 | 1 | 40.0 | 44.2 | 1 | 58.1 | 25.9 |
| 15TS40A | 15TS40CA | 40.0 | 1 | 44.4 | 49.1 | 1 | 64.5 | 23.3 |
| 15TS43A | 15TS43CA | 43.0 | 1 | 47.8 | 52.8 | 1 | 69.4 | 21.7 |
| 15TS45A | 15TS45CA | 45.0 | 1 | 50.0 | 55.3 | 1 | 72.7 | 20.6 |
| 15TS48A | 15TS48CA | 48.0 | 1 | 53.3 | 58.9 | 1 | 77.4 | 19.4 |
| 15TS51A | 15TS51CA | 51.0 | 1 | 56.7 | 62.7 | 1 | 82.4 | 18.2 |
| 15TS54A | 15TS54CA | 54.0 | 1 | 60.0 | 66.3 | 1 | 87.1 | 17.3 |
| 15TS58A | 15TS58CA | 58.0 | 1 | 64.4 | 71.2 | 1 | 93.6 | 16.1 |
| 15TS60A | 15TS60CA | 60.0 | 1 | 66.7 | 73.7 | 1 | 96.8 | 15.5 |
| 15TS64A | 15TS64CA | 64.0 | 1 | 71.1 | 78.6 | 1 | 103 | 14.6 |
| 15TS70A | 15TS70CA | 70.0 | 1 | 77.8 | 86.0 | 1 | 113 | 13.3 |
| 15TS75A | 15TS75CA | 75.0 | 1 | 83.3 | 92.1 | 1 | 121 | 12.4 |
| 15TS78A | 15TS78CA | 78.0 | 1 | 86.70 | 95.8 | 1 | 126 | 11.9 |
| 15TS85A | 15TS85CA | 85.0 | 1 | 94.4 | 104.0 | 1 | 137 | 11 |
| 15TS90A | 15TS90CA | 90.0 | 1 | 100.0 | 111.0 | 1 | 146 | 10.3 |
| 15TS100A | 15TS100CA | 100.0 | 1 | 111.0 | 123.0 | 1 | 162 | 9.3 |
| 15TS110A | 15TS110CA | 110.0 | 1 | 122.0 | 135.0 | 1 | 177 | 8.5 |
| 15TS120A | 15TS120CA | 120.0 | 1 | 133.0 | 147.0 | 1 | 193 | 7.8 |
| 15TS130A | 15TS130CA | 130.0 | 1 | 144.0 | 159.0 | 1 | 209 | 7.2 |
| 15TS150A | 15TS150CA | 150.0 | 1 | 167.0 | 185.0 | 1 | 243 | 6.2 |
| 15TS160A | 15TS160CA | 160.0 | 1 | 178.0 | 197.0 | 1 | 259 | 5.8 |
| 15TS170A | 15TS170CA | 170.0 | 1 | 189.0 | 209.0 | 1 | 275 | 5.5 |
| 15TS180A | 15TS180CA | 180.0 | 1 | 201.0 | 222.0 | 1 | 292 | 5.1 |
| 15TS190A | 15TS190CA | 190.0 | 1 | 211.0 | 233.0 | 1 | 308 | 4.8 |
| 15TS200A | 15TS200CA | 200.0 | 1 | 224.0 | 247.0 | 1 | 324 | 4.6 |
| 15TS210A | 15TS210CA | 210.0 | 1 | 237.0 | 263.0 | 1 | 340 | 4.4 |
| 15TS220A | 15TS220CA | 220.0 | 1 | 246.0 | 272.0 | 1 | 356 | 4.2 |
| 15TS250A | 15TS250CA | 250.0 | 1 | 279.0 | 309.0 | 1 | 405 | 3.7 |
| 15TS300A | 15TS300CA | 300.0 | 1 | 335.0 | 371.0 | 1 | 486 | 3.1 |
| 15TS350A | 15TS350CA | 350.0 | 1 | 391.0 | 432.0 | 1 | 567 | 2.6 |
| 15TS400A | 15TS400CA | 400.0 | 1 | 447.0 | 494.0 | 1 | 648 | 2.3 |
| 15TS440A | 15TS440CA | 440.0 | 1 | 492.0 | 543.0 | 1 | 713 | 2.1 |
 |  |

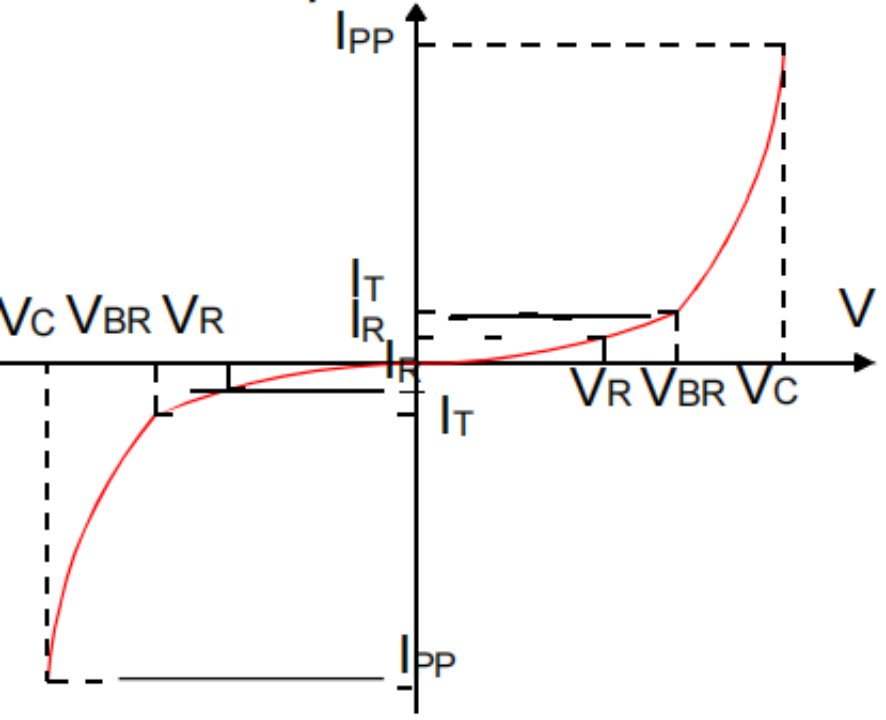

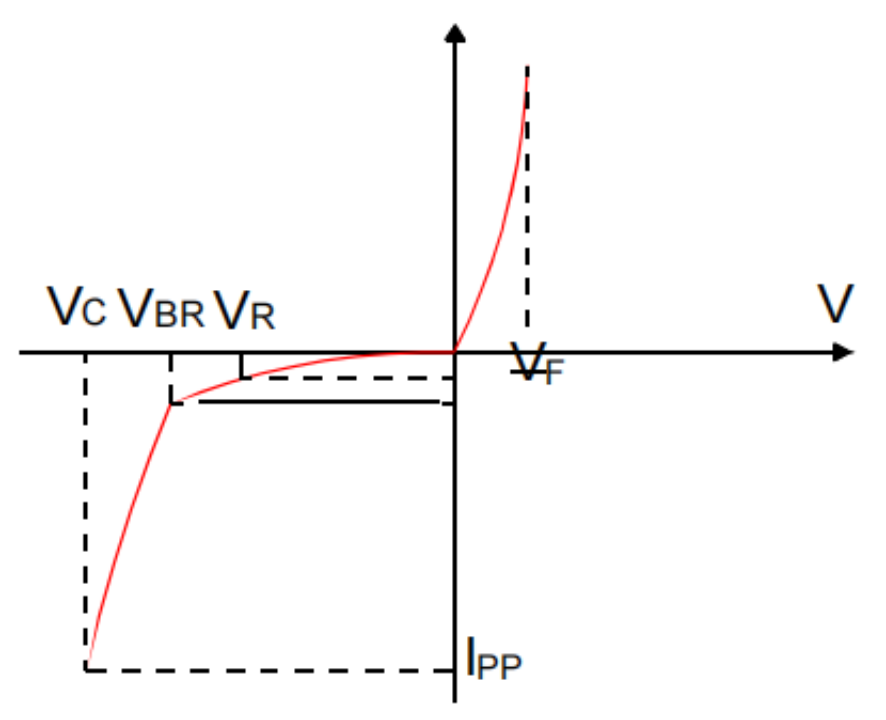

| V-I 曲线特性（单向） | V-I 曲线特性（双向） |
 |  |

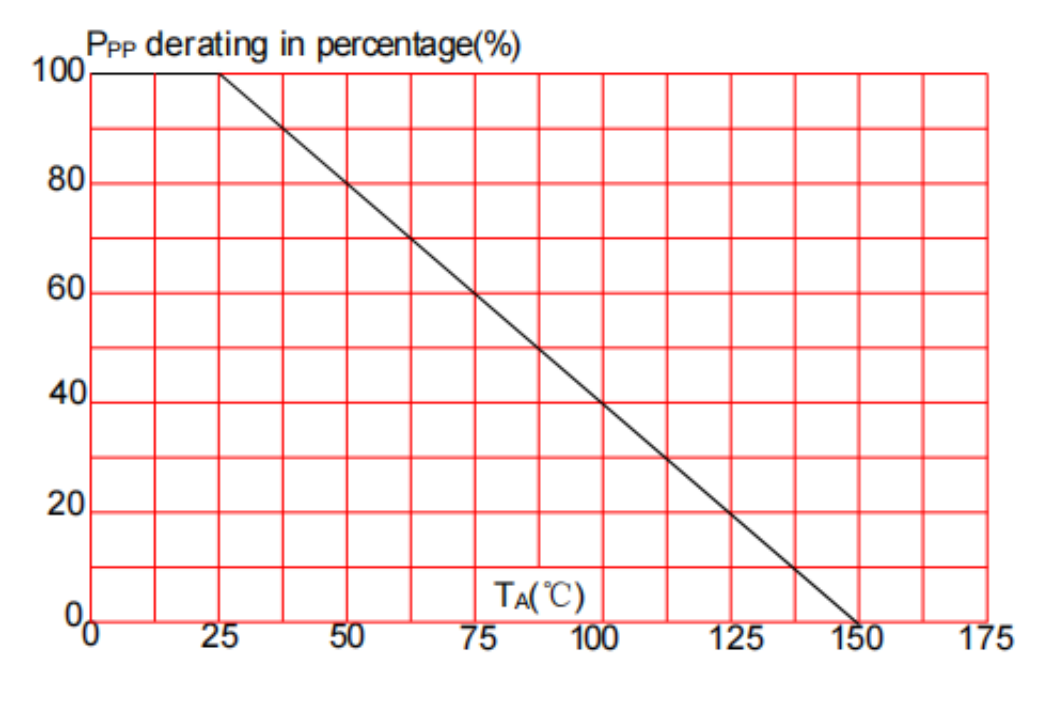

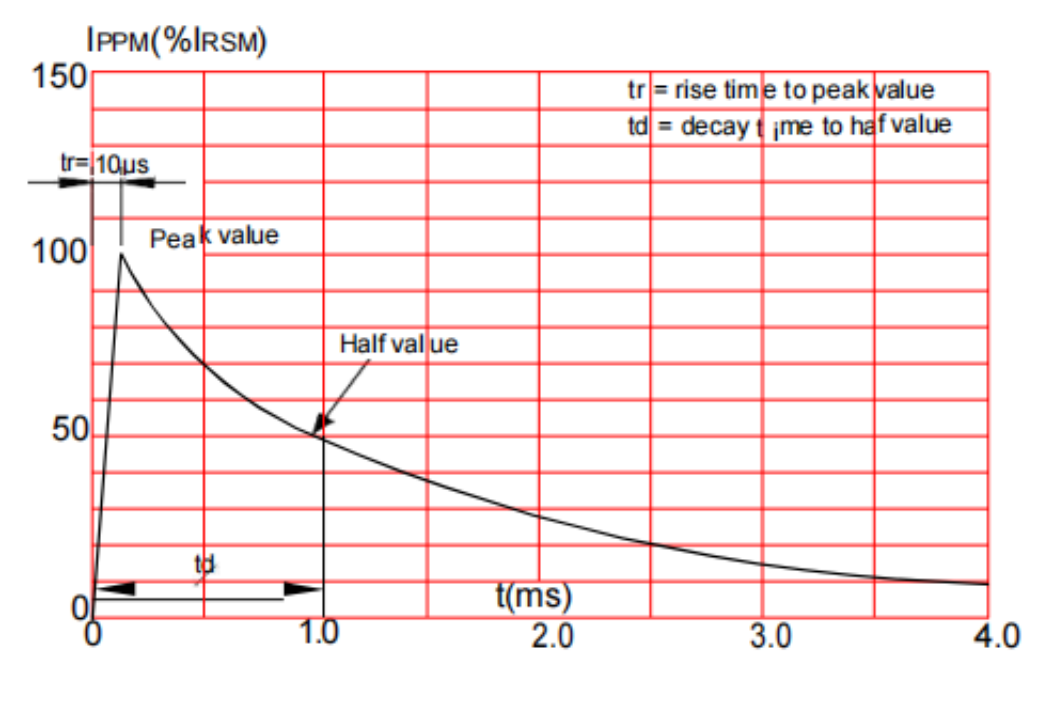

| 脉冲波形 | 脉冲降额曲线 |
