Arduino基础入门篇29—模拟温度传感器LM35

温度传感器就是利用物质随温度变化特性的规律，把温度转换成可输出信号的传感器，是普遍应用的传感器之一。本篇介绍模拟温度传感器—LM35。

1. LM35介绍

LM35是很常用的温度传感器元件，电路连接非常方便，只需要一个模拟接口，其输出电压为摄氏度温标。采用内部补偿，输出可以从0℃开始。工作电压4—30V，芯片自身几乎没有散热问题来影响测量。

传感器输出电压与摄氏度呈线性关系，0℃时输出0V，每升高1℃，输出电压增加10mV。我们根据这一关系将电压输入转换成对应的温度值。

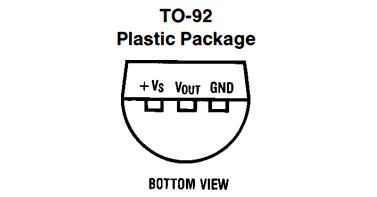

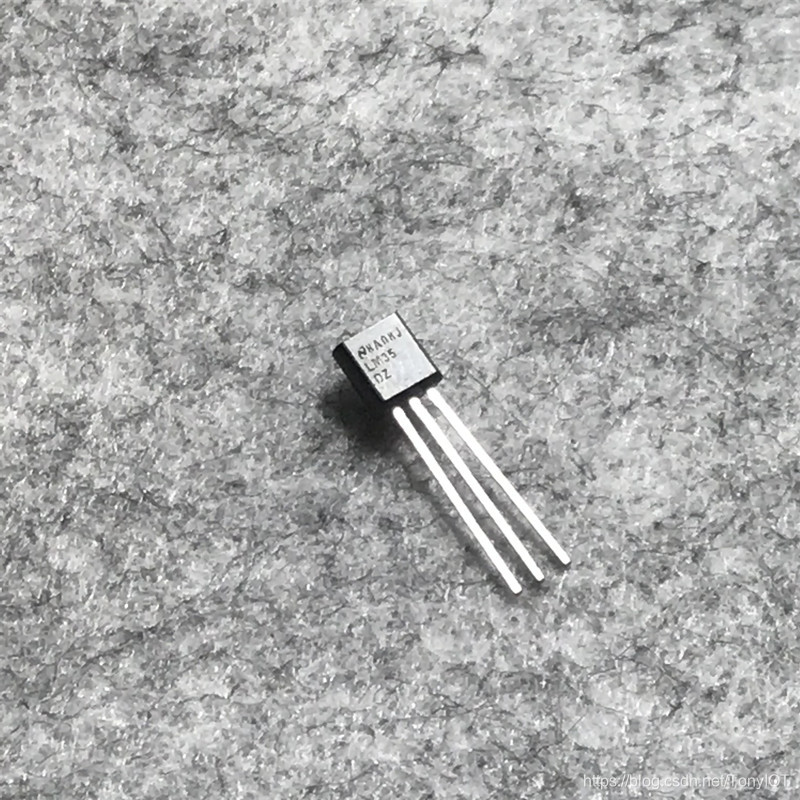

LM35封装如下，标有型号的丝印面朝上，从左到右引脚以此为：VCC、VOUT、GND。

2. 实验材料

• Uno R3开发板
• 配套USB数据线
• 面包板及配套连接线
• LM35

3. 实验步骤

1. 根据原理图搭建电路图。

线路连接非常简单，LM35的VCC、VOUT、GND分别连接到开发板的5V、A0、GND。

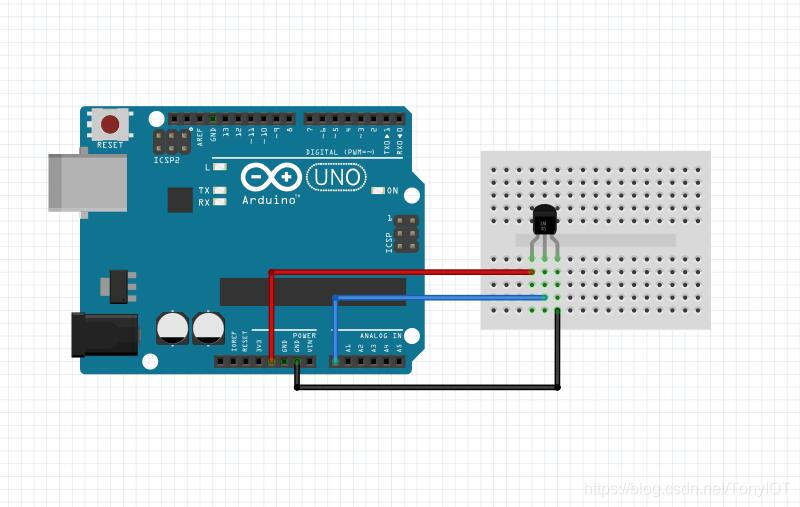

实验原理图如下图所示：

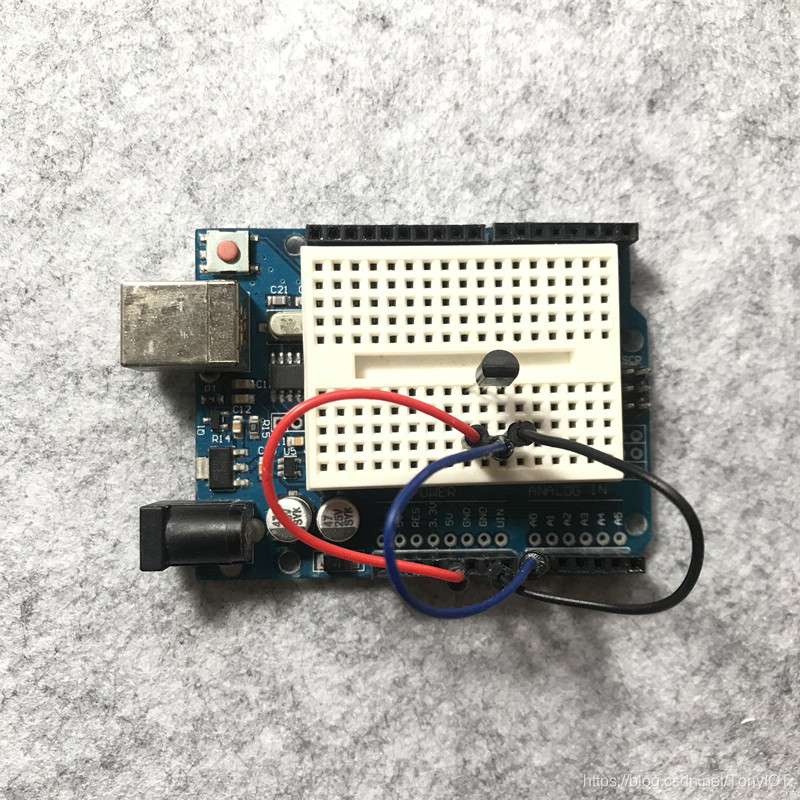

实物连接图如下图所示：

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

/*
 * LM35
 * 模拟温度传感器LM35测试
 */
int potPin = A0;
float temperature = 0;
long value = 0;


void setup() {
  Serial.begin(9600); //设置串口波特率9600
}

void loop() {
  value = analogRead(potPin); //读取模拟输入

  //电压与摄氏度转换：
  //0.00488125=5/1024，0~5V对应模拟口读数1~1024，每10毫伏对应1℃
  temperature = (value * 0.0048828125 * 100);

  Serial.print("Temper =  ");
  Serial.print(temperature);
  Serial.println("℃");
  delay(500);

}

3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。

4. 实验现象

打开串口监视器，波特率设置为9600，串口会循环打印读取的温度值。
