基于RK3588J的6路MIPI CSI视频采集案例分享，多路视频系统必看！

案例说明

本文主要介绍基于创龙科技TL3588-EVM评估板（基于RK3588J）的6路高清视频采集案例，开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160

LinuxSDK：rk3588_linux_release_v1.2.1

摄像头模块型号：TL13850和Camera Module v2

视频分辨率：1920x1080@30fps

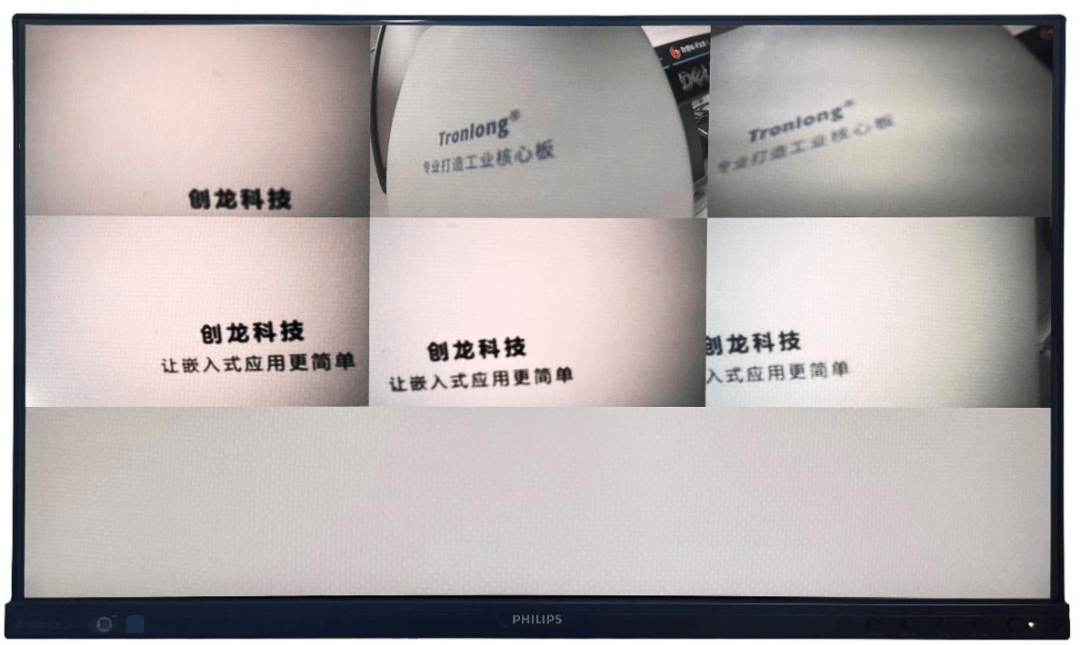

图 1 6路视频采集效果图

备注：由于案例通过等比例拼接形式采集画面，且摄像头帧率需统一，因此摄像头分辨率帧率均使用1920x1080@30fps。

RK3588J的MIPI CSI介绍

RK3588J的MIPI CSI接口介绍如下。

（1）支持多种视频格式：RAW8、RAW10、RAW12、RAW14、YUV422。

（2）包含4个MIPI CSI DPHY接口，支持MIPI DPHY V1.2标准，每个接口支持2Lane，每Lane最高支持2.5Gbps；支持将2个MIPI CSI DPHY接口组合成1个4Lane数据通道接口使用。

（3）包含2个MIPI CSI DCPHY接口（MIPI CSI DPHY/CPHY复用），支持MIPI CPHY V1.1标准，每个MIPI CSI DCPHY支持4Lane数据通道，每Lane最高2.5Gbps。

（4）支持的摄像头接口组合方案如下：

6个摄像头接口配置：2个MIPI CSI DCP
