MAX811系列与MAX705系列芯片Datasheet分析

参考ADI提供的Datasheet进行分析，仅用于个人学习，有错请指出，万分感谢！

     MAX811&MAX812

        MAX811&MAX812是低功耗微处理器监控电路（uP）。5Vor3.3V供电。包含自动复位和手动复位两种模式。

        MAX811具有低有效复位输出，而MAX812具有高有效复位输出。

        该器件提供五种不同的复位阈值电压选择。L-4.63V、M-4.38V、T-3.08V、S-2.93V、R-2.63V。

        引脚图如下图所示。

        引脚1为GND。

        引脚2根据型号不同：

        MAX811时，当Vcc低于复位阈值或MR保持低电平时，MAX811的RESET为低电平复位输出。在复位条件终止后，RESET在Reset Active Period（tRP）内保持低电平。

        MAX812时，当Vcc低于复位阈值或MR保持低电平时，MAX811的RESET为高电平复位输出。在复位条件终止后，RESET在Reset Active Period（tRP）内保持高电平。

        引脚3为手动复位输入。为低电平有效。MR为低电平，且MR返回高电平后的180ms内，Reset保持置位状态。该低电平有效输入具有一个内部20kΩ的上拉电阻，可以由TLL或CMOS逻辑线路驱动，也可以通过开关对地短路。若未使用，请保持开路状态。在嘈杂环境或长线缆驱动时，可以在MR与GND之间串接一个0.1uF的电容器提供抗噪能力。

        引脚4为Vcc，5V或3.3V。

        当Vcc降至1V以下时，MAX811 RESET输出不在吸收电流，变为开路。会影响CMOS逻辑输出，致使其电压不稳定。正常来说没有影响，但是在RESET输出必须为0的时候，需要接一个100kΩ的电阻到地，下拉电阻保证稳定的低电平输出。MAX812与其相反，需要接一个100kΩ的上拉电阻。

 MAX705-MAX706&MAX707-MAX708

        该系列提供四种功能：

        1、上电、掉电和掉电器件的复位输出

        2、一个独立的看门狗输出，如果看门狗在1.6s之内未收到电平变换，则变为低电平（复位信号）

        3、一个1.25V的阈值检测器，用于电源故障警告、低电量检测或监控+5V以外的电源

        4、一个手动复位输入

        705/706与707/708相同，只是用高电平有效复位代替了看门狗定时器。在电源电压降至4.65V以下时，后两者产生复位脉冲，前两者产生低于4.4V的复位脉冲。

        四个器件均采用8pin的DIP.SO和uMAX封装。

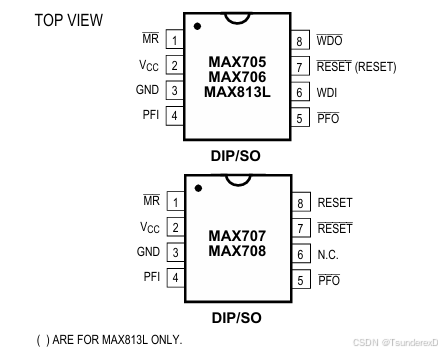

         以MAX706/MAX706的DIP封装为例，共有8个引脚。

        引脚1为手动复位输入，在低于0.8v的时候触发复位脉冲，可以用TTL或CMOS驱动，也可以直接接开关短接到地。

        引脚2为+5V供电。

        引脚3为GND。

        引脚4为电源失效电压监控输入。当PFI小于1.25时，引脚5输出低电平，不使用引脚4时，将PFI连接到GND或VCC。

        引脚5在PFI小于1.25V时，其输出为低电平并吸收电流，否则其保持高位。

        引脚6为看门狗输入，如果WDI在1.6s内保持高电平或低电平，则内部看门狗定时器耗尽，WDI变为低电平。会自动禁用看门狗够能，每当Reset被被置位，WDI为三态或者看到上升下降沿时，内部看门狗定时器就会被置零重新运行。

        引脚7在触发时，输出脉冲低电平200ms，当Vcc低于复位门限（MAX705为4.65V，MAX706为4.4V）时保持低电平。在VCC高于复位门限或MR从低变高后，引脚7会保持200ms低电平。除非WDO连接到MR，否则看门狗超时不会使引脚7触发。

        引脚8在内部看门狗完成1.6s计数时，看门狗输出拉低，并且在看门狗被清除前不会再次变为高电平。引脚8在低线情况下也会变为低电平。只要VCC低于复位阈值，引脚8就保持低电平。但是，与引脚7不同，引脚8没有最小脉冲宽度，一旦VCC上升到复位阈值以上，引脚8就会立即变为高电平。

        继续更新
