Boost PFC仿真电路模型：双闭环控制方式下的交错并联，实现电压与电流的稳定性优化

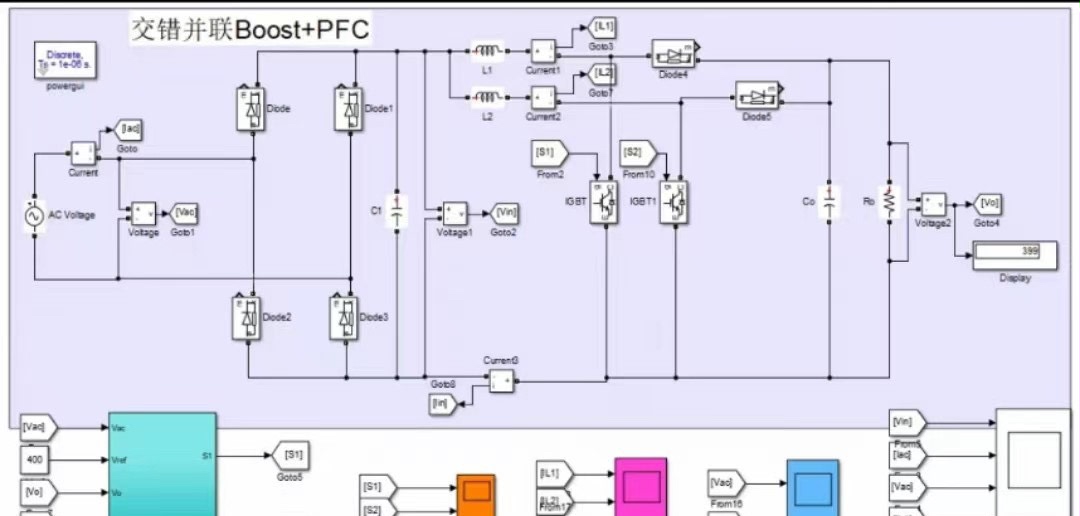

交错并联Boost PFC仿真电路模型 采用输出电压外环，电感电流内环的双闭环控制方式

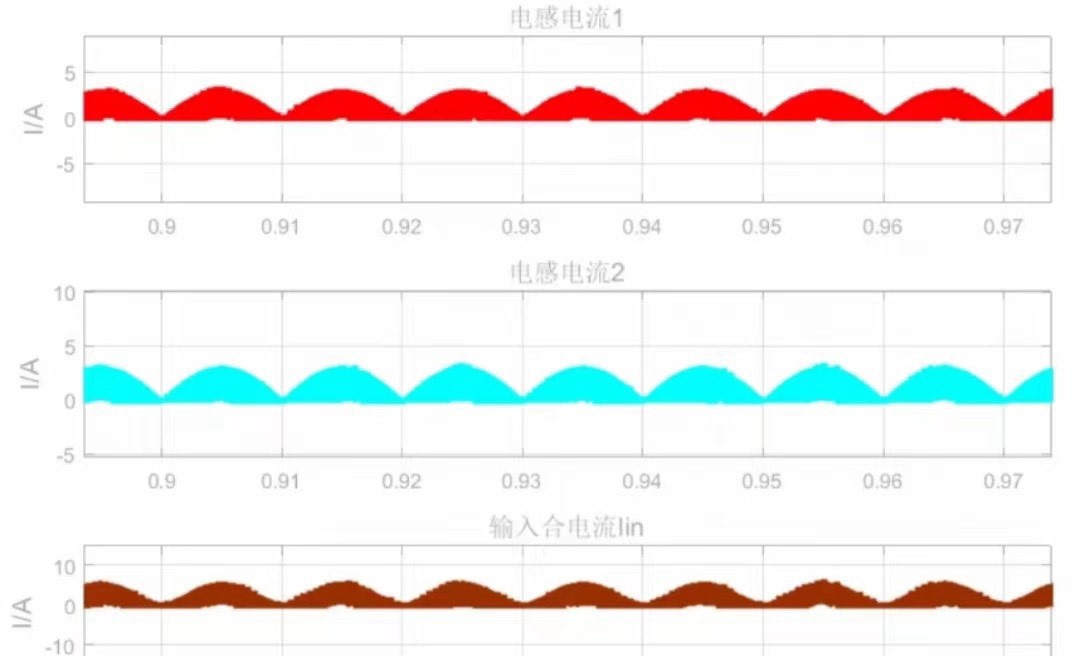

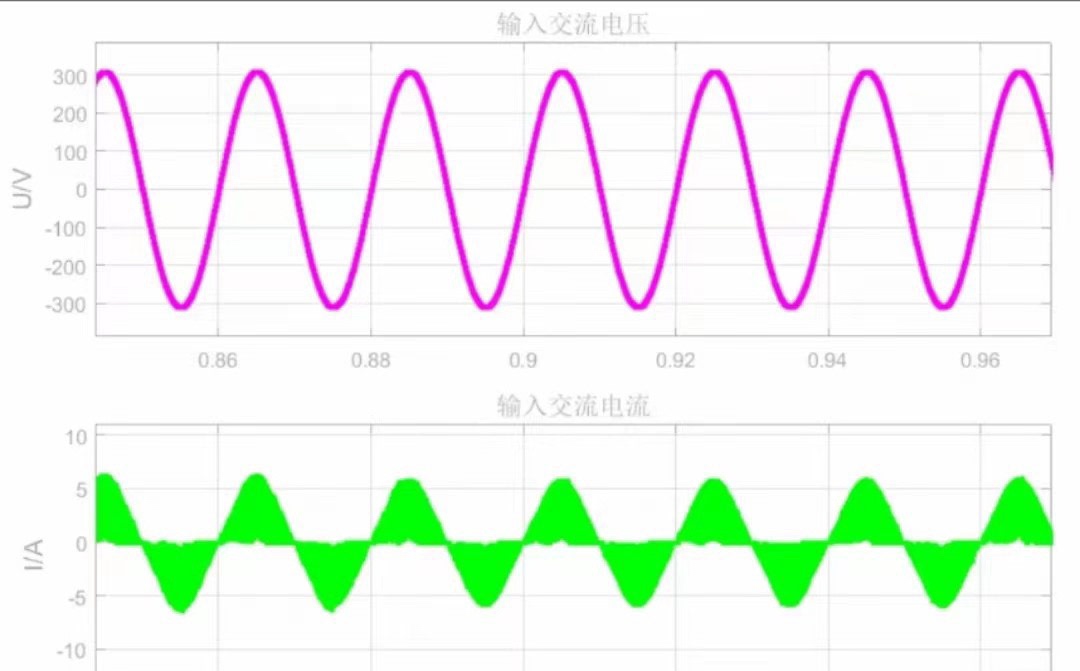

交流侧输入电流畸变小，波形良好，如效果图所示 simulink仿真
matlab/simulink仿真模型 无报告哈

ID:2825718500514061

大块月饼

交错并联Boost PFC（Power Factor Correction）是一种常见的电路拓扑结构，用于提高电源的功率因数和效率。在这篇文章中，我们将介绍交错并联Boost PFC电路的仿真模型，以及采用输出电压外环和电感电流内环的双闭环控制方式。

首先，让我们来了解一下交错并联Boost PFC电路的基本原理。该电路通过将多个交错工作的Boost拓扑电路并联，可以有效降低电流和电压的脉动，并提高整体输出功率。通过这种方式，交错并联Boost PFC电路可以减小输入电流的畸变，从而提高电源的功率因数，降低谐波含量，改善电源对电网的影响。

在仿真模型中，我们使用Simulink工具进行建模和仿真。Simulink是一款强大的多领域系统仿真工具，可用于快速建立电路模型，并进行各种参数调试和性能评估。采用Matlab Simulink仿真模型，我们可以精确地模拟和分析交错并联Boost PFC电路的工作性能。

为了实现稳定的输出电压和电感电流，我们选择了双闭环控制方式。输出电压外环负责控制输出电压的稳定性，在仿真模型中，我们可以通过调整电压环节的控制参数，来实现所需的输出电压稳定性。同时，电感电流内环负责控制电感电流的稳定性，通过调整电流环节的控制参数，我们可以实现电感电流的稳定控制。

仿真结果显示，采用交错并联Boost PFC电路模型的输出电流波形非常良好，波形畸变小。输出电压稳定性也得到了有效的控制。这些结果证明了交错并联Boost PFC电路的有效性和可靠性。

总结起来，本文介绍了交错并联Boost PFC电路的仿真模型，并采用输出电压外环和电感电流内环的双闭环控制方式。通过Simulink工具的仿真分析，我们验证了该电路在降低输入电流畸变、提高功率因数和改善电源质量方面的优势。通过调整控制参数，我们可以实现稳定的输出电压和电感电流。这些研究成果对于交错并联Boost PFC电路的设计和应用具有重要的参考价值。

在今后的研究中，我们可以进一步优化交错并联Boost PFC电路的控制算法，提高其性能和效率。同时，还可以考虑其他电路拓扑结构和控制策略的应用，以满足不同领域的需求。相信随着技术的不断发展，交错并联Boost PFC电路将在实际应用中发挥越来越重要的作用。

【相关代码,程序地址】：http://fansik.cn/718500514061.html
