永磁同步电机最大转矩电流比控制MTPA,id=0控制仿真及其对比,可帮助更好理解其区别。
MTPA单位电流产生最大的输出扭矩,或者具有相同转矩情况下该电流幅值最小,该控制方法相对电流小=可以减小电机损耗,提升效率;另一方面,由于相对电流小可以降低逆变器容量,降低成本。
电机类型:内置式永磁同步电机。
控制效果:
(1)期望转速和电机负载设置如下:电机期望转速是初始时电机转速为100r/min。
电机负载转矩是初始时负载转矩为0,第1s时有一个阶跃转矩100N.m。

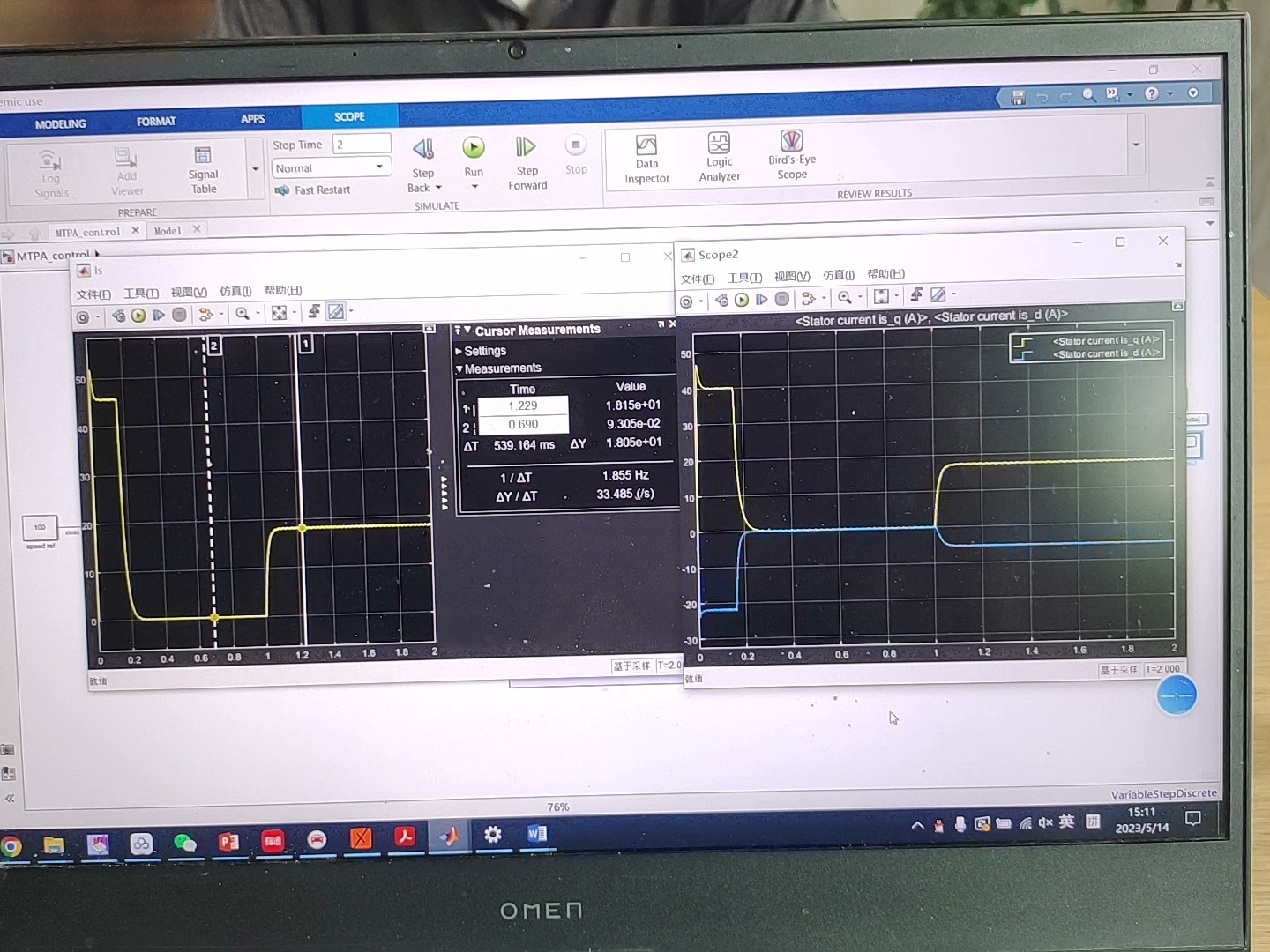

(2)电机的d、q轴电流响应稳定,效果较好,见下面各仿真框图。

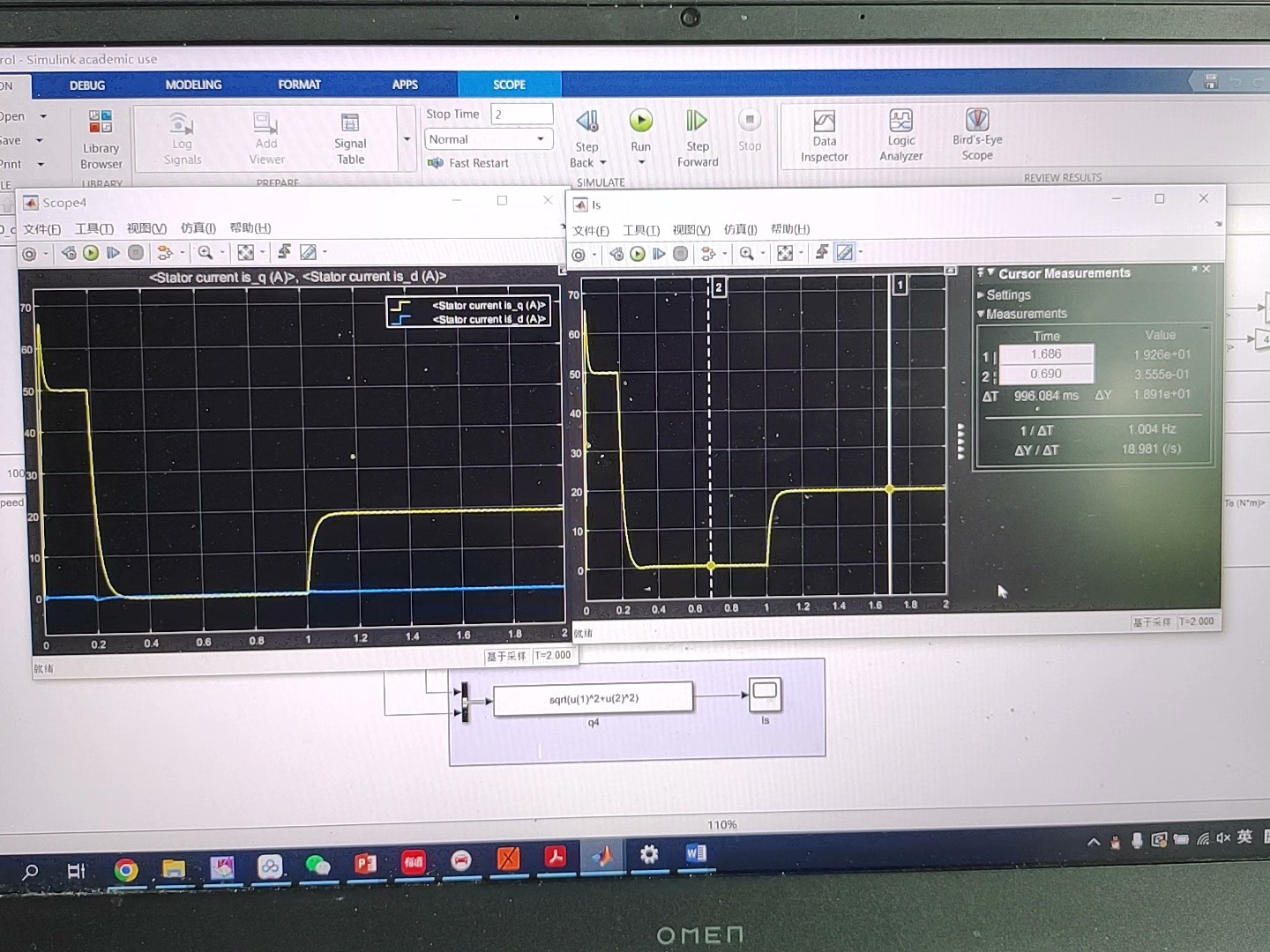

(3)电机的电磁转矩和转速响应速度较好,稳定,效果见下面各仿真框图。

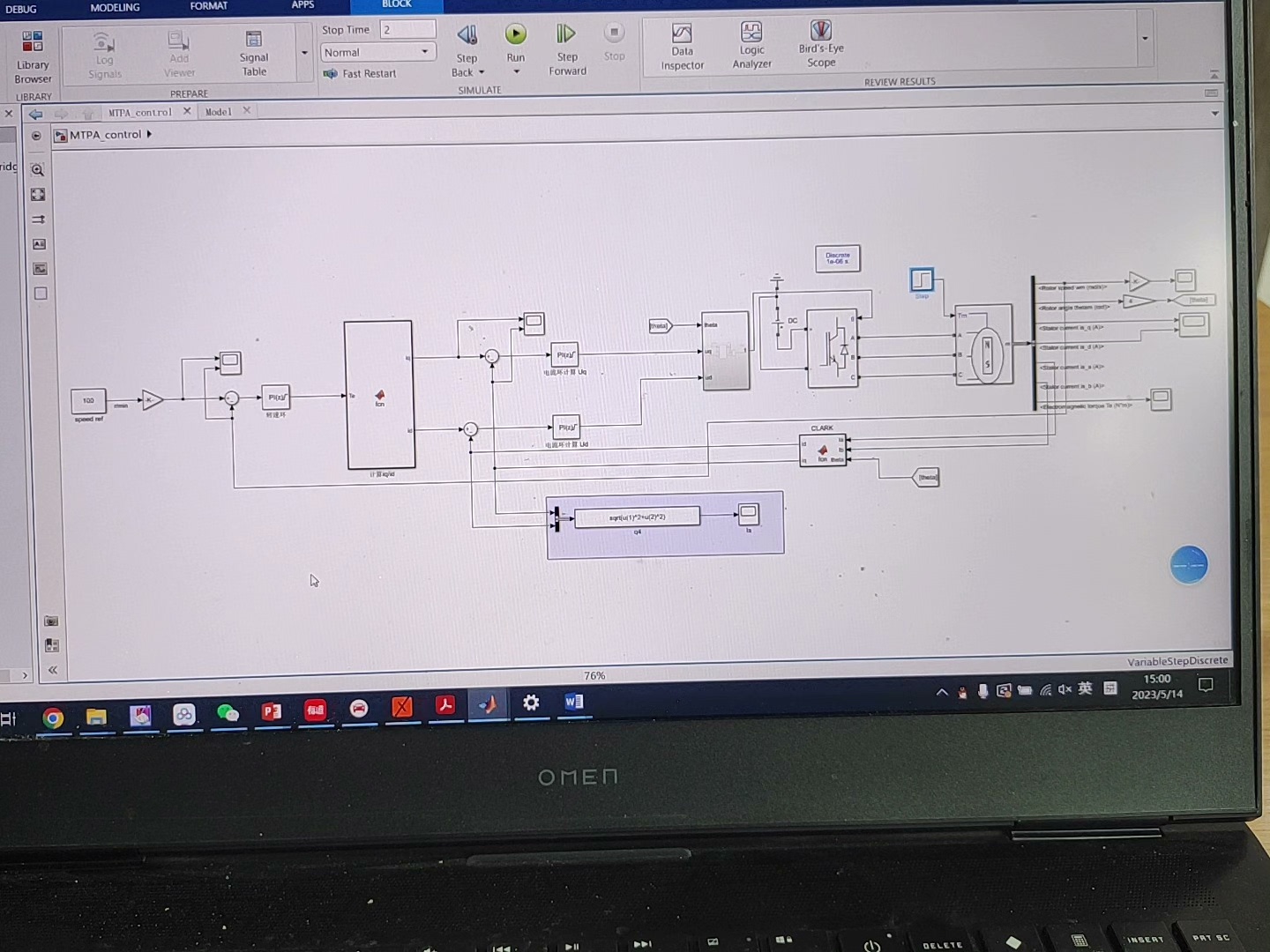

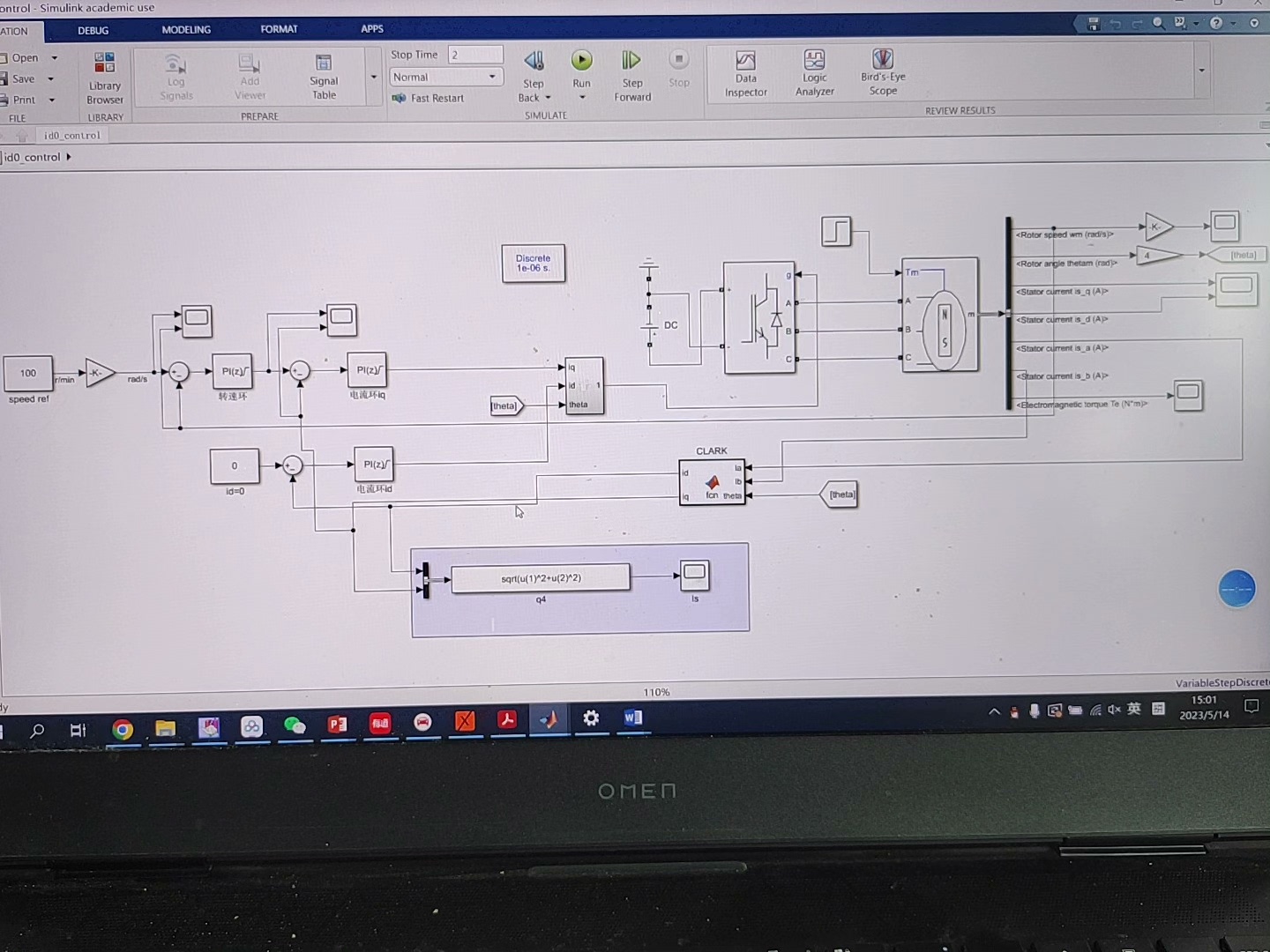

提供PPT讲解,包括最大转矩电流比MTPA原理和公式推导,最大转矩电流比控制模型的搭建、与id=0模型仿真对比。

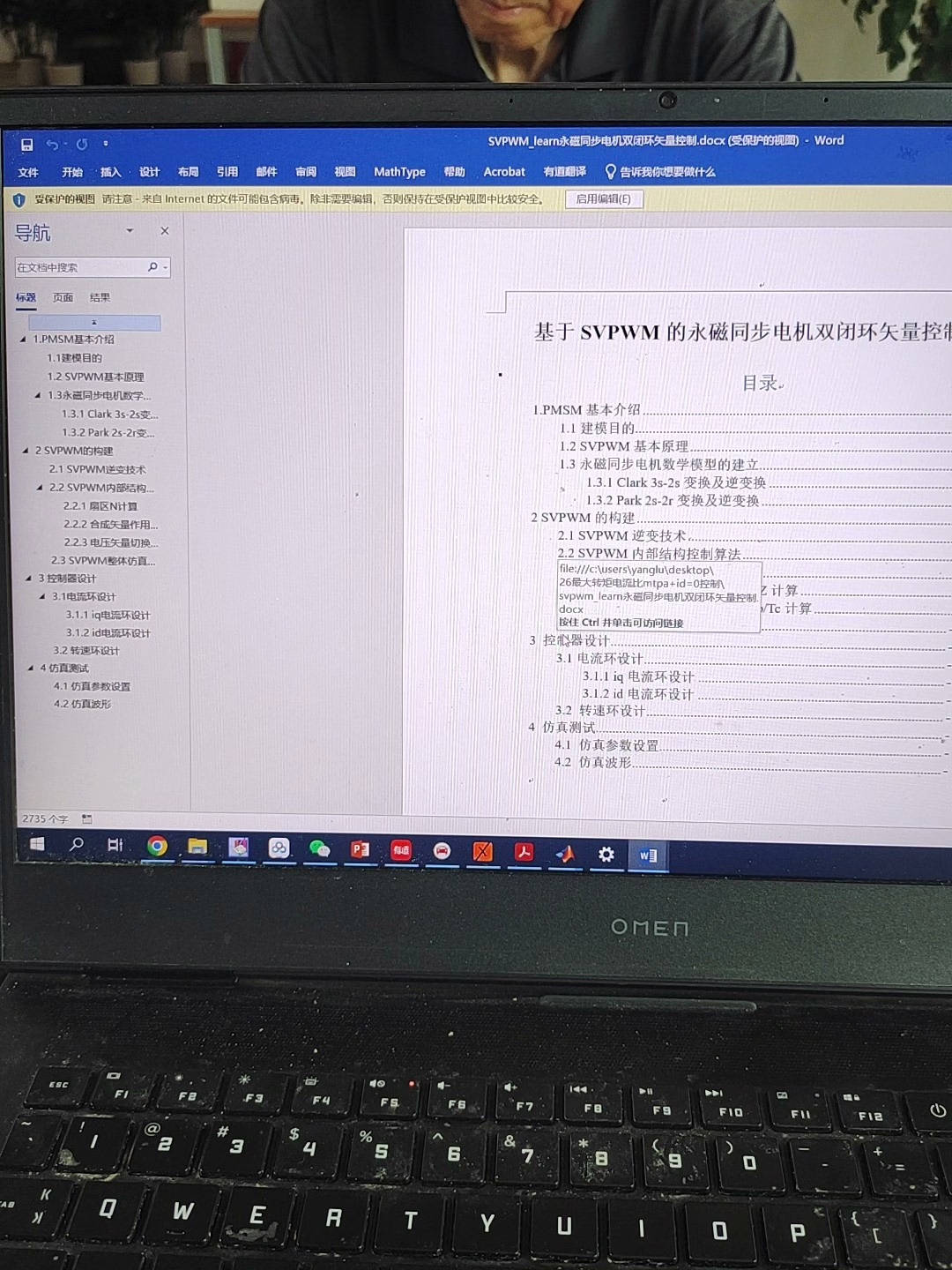

并赠送永磁同步电机双闭环控制SVPWM资料和模型,帮助理解电机控制,见附图。
前三章仿真结果图为MTPA的,接着再是id=0控制的。
Matlab/Simulink版本:2021a
ID:4629718495865966
倒着走的三三
永磁同步电机最大转矩电流比控制(MTPA)是一种常用的电机控制方法,它通过调节电机的电流幅值,实现在不同负载情况下输出最大扭矩或者在相同扭矩要求下减小电流幅值,从而提高电机的效率和降低成本。
本文将通过仿真实验来验证MTPA控制方法在内置式永磁同步电机上的效果,并与id=0控制进行对比分析。首先,我们设置了电机的期望转速和负载情况,初始时电机转速为100r/min,负载转矩为0。在1秒时,施加了一个100N.m的阶跃转矩。
通过仿真结果我们可以看到,MTPA控制方法下,电机的d轴和q轴电流响应稳定,且效果较好。同时,电机的电磁转矩和转速响应速度也较好,稳定可靠。这说明MTPA控制方法能够有效地调节电机的电流分量,使得电机能够在不同负载情况下输出最大扭矩或者以更小的电流实现相同的扭矩要求。
接下来,我们将对MTPA控制方法和id=0控制方法进行对比。MTPA控制方法相对于id=0控制方法的优点在于,相对电流较小,可以减小电机的损耗,提高效率;同时,相对电流较小还可以降低逆变器的容量,从而降低成本。
在实际应用中,我们可以根据具体的负载要求选择合适的控制方法。如果在某些情况下要求电机输出最大扭矩,或者要求在相同扭矩情况下电流幅值尽量小,那么MTPA控制方法是一个较好的选择。而如果对电机的电流幅值要求不是很高,或者对成本要求较高,可以选择id=0控制方法。
总之,MTPA控制方法在永磁同步电机的控制中具有重要的应用价值。它通过调节电机的电流幅值,可以实现在不同负载情况下输出最大扭矩或者减小电流幅值,从而提高电机的效率和降低成本。通过本文的仿真实验,我们验证了MTPA控制方法在内置式永磁同步电机上的有效性,并与id=0控制方法进行了对比分析。希望本文能够对读者在理解和应用永磁同步电机控制方面起到一定的帮助。
附图:本文提供了MTPA控制方法的PPT讲解,包括最大转矩电流比MTPA的原理和公式推导,最大转矩电流比控制模型的搭建,以及与id=0模型的仿真对比。另外,也赠送了永磁同步电机双闭环控制SVPWM资料和模型,帮助读者更好地理解电机控制。
