一个PNP三极管控制TTL转RS485自动流向控制接口电路

---

TTL串口转485自动流向控制接口电路

TTL串口转485是工控人无法避免的，常规情况下用3个IO控制485芯片的收发和发送接收使能。
有时候IO紧张，或根本没有IO用于发送接收使能控制时，如果能有一个电路能自动控制RS485芯片的收发，自动流控成本只要5分钱（T1,R4,R5），那就很美好了：）
为减少重复劳动，提供JLCEDA专业板的原理图下载。

原理图下载链接

1积分下载链接点我

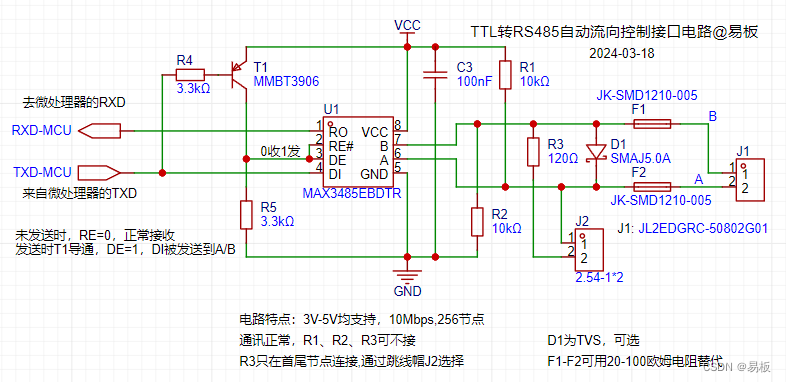

1.TTL转RS485自动流向控制电路图

未发送时，RE=0，正常接收
发送时T1导通，DE=1，DI被发送到A/B

2.器件说明

电路特点：3V-5V均支持，10Mbps,256节点
通讯正常，R1、R2、R3可不接
R3只在首尾节点连接,通过跳线帽J2选择
D1为TVS，可选
F1-F2可用20-100欧姆电阻替代

引脚功能
