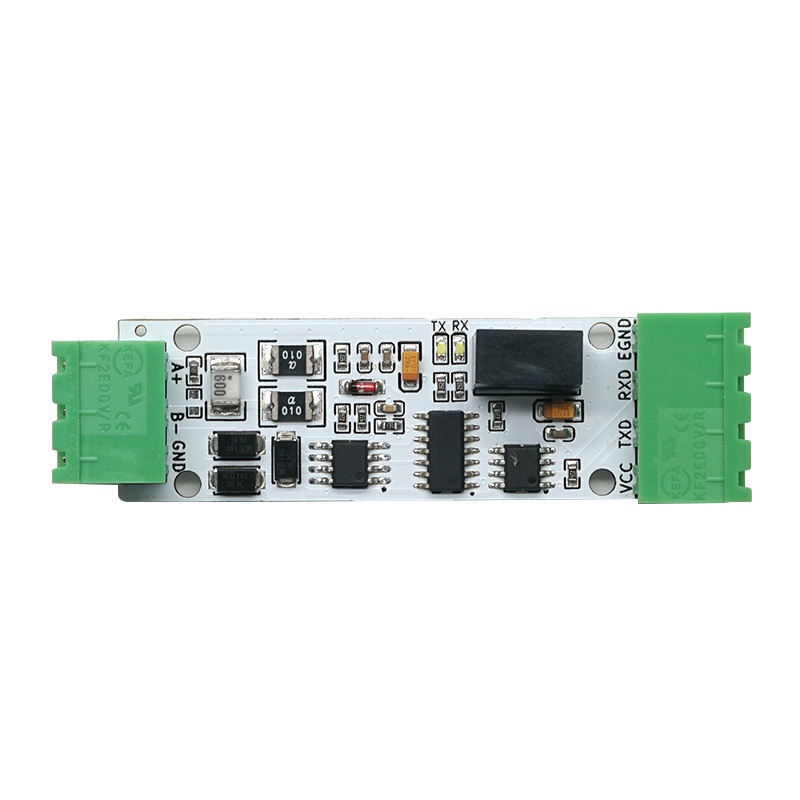

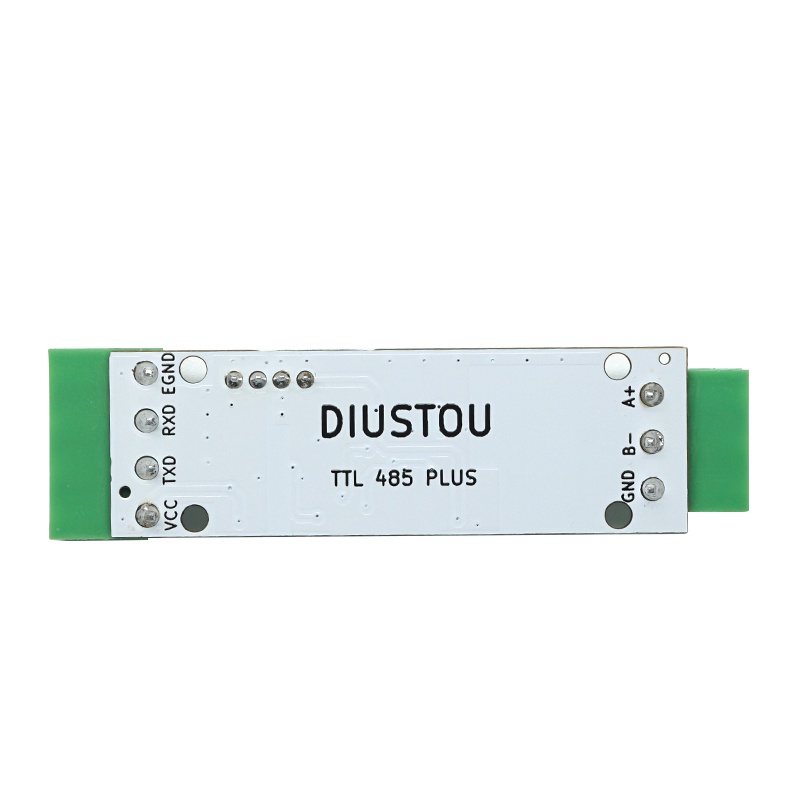

TTL转RS485转接器 (1)

RS485 传感器是一种采用 RS485 通信接口的传感器，具有抗干扰能力强、传输距离远、多节点通信等优点，在工业自动化、智能建筑、安防监控等领域应用广泛。

而不是所有的单片机都具备485通信功能的，要是实现单片机接受处理RS485信号，很多时候就需要TTL转RS485转换器（举例的是工业级可以互转的）

。

RS485 接口的电平标准是差分信号，其逻辑 “1” 以两线间的电压差为 +(2 - 6) V 表示，逻辑 “0” 以两线间的电压差为 -(2 - 6) V 表示。而 TTL 电平标准中，通常以高电平 3.3V 或 5V 表示逻辑 “1”，以低电平 0V 表示逻辑 “0”。由于RS485是半双工，可以理解为独木桥，可以双向通信，但是只能同时单走。

使用方法

需要注意几个点，

1.模块一般需要外接电源，大部分使用TTL端供电，有的3.3V，有的5V。

2.RS485信号标准就没什么问题，TTL的话就要注意输出的信号标准，正常是等于供电，输入的话，带了隔离保护就可以兼容3.3V和5V等信号输入。

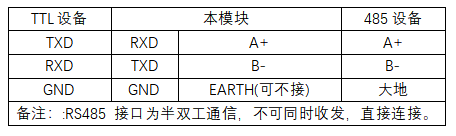

3.RS485的接线是A+  B-然后直接连接，对应的，而TTL端，除了GND必定要接，TX,RX也是必须接的，且需要注意交叉接线，有的做了优化的可以直连，正常可以测试一下，一般一个线接收信息，一个线发送信息。

4.常规的TTL 485 有可能无法实现自动转换数据方向，可能还需要接使能引脚。
