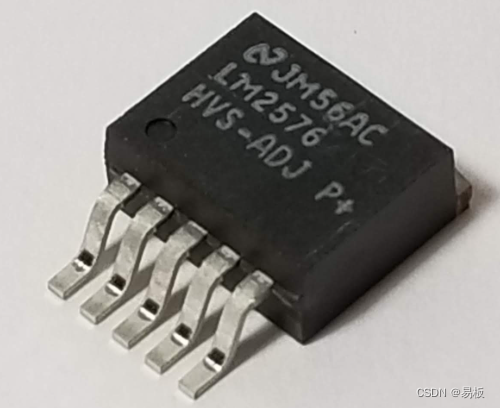

LM2576系列3A开关型DCDC BUCK降压稳压器

前言：

老款DCDC，使用历史几十年了，今天设计仍然使用这个DCDC的，是不合适的。主要缺点是开关频率较低只有几十Khz，导致需要使用较大感量的功率电感，这样的电感价格较高，且占用PCB空间较大，不推荐在新设计中使用,新设计尽量使用开关频率几百Khz，能使用Mhz级别最好，使用同步整流的最佳。

# 概述 LM2576系列的稳压器是单片集成电路，能提供降压开关稳压器(buck)的各种功能，能驱动3A的负载，优异的线性和负载调整能力。这些器件的固定输出电压有3.3V,5V,12V,15V,还有可调整输出的型号。 这些稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。 LM2576的效率比流行的三段线性稳压器要高的多，是理想的替代。一般情况下不需要或只要很小尺寸的外加散热片。 已经优化可和LM2576一起使用的标准系列电感由好几个不同的电感生成商提供。此特征大大简化了开关电源的设计。 其它特征包括：在指定输入电压和输出负载条件下保证输出电压的±4%误差，以及振荡器频率的±10%误差。还包括外部的关断电路，特征有50yA(典型值)待机电流。 输出开关包括逐周限流，以及在故障状态下提供完全保护的热关断功能。

特点

3.3V,5V,12V,15V和可调节输出电压型号
可调节输出型号输出电压范围在线性和负载条件下
1.23~37V,最大±4%
保证3A输出电流
输入电压范围广，40V
只需4个外部器件支持
