LM2576手册解读：高效降压型 DC - DC 转换器的全面解析

在现代电子设备中，电源管理是确保设备稳定运行的关键环节。LM2576 作为一款应用广泛的降压型 DC - DC 转换器，以其高效、稳定的性能在众多领域发挥着重要作用。下面将结合相关资料，从基本信息、功能特性、工作原理、应用场景以及使用注意事项等方面对 LM2576 进行详细解读。

一、芯片概述

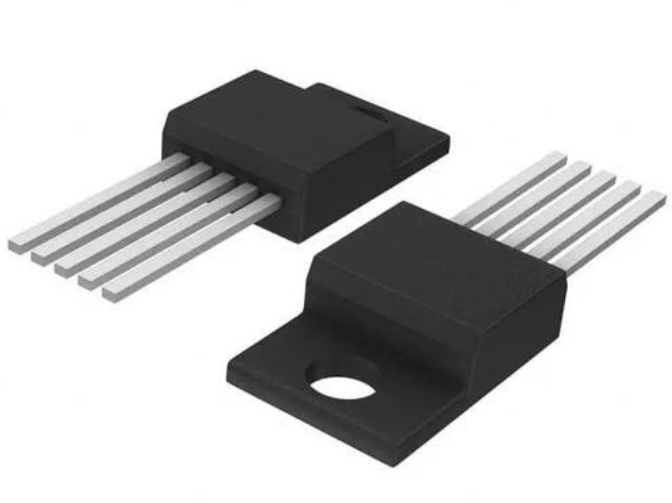

LM2576 是一款由知名半导体厂商推出的降压型 DC - DC 转换器，它能够将较高的输入电压转换为稳定的较低输出电压，满足不同电子设备对电源的需求。该芯片集成了多种功能，采用简单的外部电路设计，便于工程师进行应用开发。

二、功能特性

（一）高效降压转换

LM2576 具有出色的降压转换效率，能够有效降低能量损耗。其内部采用 PWM（脉冲宽度调制）技术，通过调节脉冲的占空比来控制输出电压。在不同的输入电压和负载条件下，它都能保持较高的转换效率，减少能源浪费，这对于电池供电的设备尤为重要，可有效延长电池使用寿命。

（二）多种输出电压可选

该芯片提供了多种固定输出电压版本，如 3.3V、5V、12V 等，同时也支持可调输出电压模式。这种灵活性使得它能够适应不同设备的电源需求，无论是对电源电压要求严格的微控制器，还是需要特定电压供电的其他电路模块，LM2576 都能提供合适的电源解决方案。

（三）大电流输出能力

LM2576 能够提供较大的输出电流，满足多种负载的需求。其典型输出电流可达 3A，能够为功率较大的设备如小型功率放大器、电机驱动电路等提供稳定的电源。在设计时，工程师可以根据负载的实际需求选择合适的散热措施，以确保芯片在大电流输出时的稳定性和可靠性。

（四）完善的保护功能

为了确保芯片和电路的安全运行，LM2576 具备多种保护功能。它内置了过流保护电路，当输出电流超过设定的阈值时，芯片会自动限制输出电流，避免因过流导致芯片损坏。芯片还具有过热保护功能，当芯片温度过高时，会自动降低输出功率，防止芯片因过热而烧毁。这些保护功能大大提高了电路的稳定性和可靠性。

（五）宽输入电压范围

LM2576 的输入电压范围较宽，一般为 4.75V 至 40V。这使得它能够适应多种不同的电源输入，无论是常见的 5V、12V 电源，还是电压波动较大的车载电源等，都能作为其输入电源。宽输入电压范围提高了芯片的通用性，减少了因电源差异而带来的设计复杂性。

三、工作原理

（一）PWM 控制原理

LM2576 采用 PWM 控制技术来实现降压转换。芯片内部的 PWM 控制器会根据输出电压的反馈信号，调整脉冲的占空比。当输出电压低于设定值时，PWM 控制器会增加脉冲的占空比，使更多的电能传输到输出端，从而提高输出电压；反之，当输出电压高于设定值时，PWM 控制器会减小脉冲的占空比，降低输出电压。通过这种方式，LM2576 能够精确地控制输出电压，使其保持稳定。

（二）电感储能与释放

在降压转换过程中，电感起着关键作用。当芯片内部的开关管导通时，输入电压施加到电感上，电感开始储能，电流逐渐增大；当开关管关断时，电感中的电流不能突变，会通过续流二极管继续流动，将储存的能量释放到输出端，维持输出电压的稳定。电感的这种储能和释放能量的特性，与 PWM 控制技术相结合，实现了高效的降压转换。

（三）反馈调节机制

为了确保输出电压的稳定性，LM2576 采用了反馈调节机制。芯片通过采样电阻对输出电压进行采样，并将采样信号反馈到内部的误差放大器。误差放大器将采样信号与内部的基准电压进行比较，产生误差信号。这个误差信号会被送到 PWM 控制器，用于调整脉冲的占空比，从而实现对输出电压的精确调节。这种反馈调节机制使得 LM2576 能够在不同的输入电压和负载条件下，保持输出电压的稳定。

四、应用场景

（一）消费电子设备

在众多消费电子产品中，如手机充电器、平板电脑电源适配器、智能音箱等，LM2576 都有广泛的应用。在手机充电器中，它能够将市电转换为适合手机充电的稳定电压和电流，保证充电过程的安全和高效。在智能音箱中，LM2576 为音箱的各个电路模块提供稳定的电源，确保音质的清晰和设备的稳定运行。

（二）工业控制领域

在工业控制设备中，如可编程逻辑控制器（PLC）、工业自动化生产线等，需要稳定可靠的电源供应。LM2576 的大电流输出能力和宽输入电压范围使其非常适合这些应用场景。它可以为 PLC 的 CPU 模块、输入输出模块等提供稳定的电源，保证工业控制设备在复杂的工业环境下正常工作。

（三）汽车电子系统

汽车电子系统对电源的要求较高，需要能够适应汽车电源的电压波动和恶劣的工作环境。LM2576 的宽输入电压范围和完善的保护功能使其在汽车电子领域得到了广泛应用。在汽车音响系统、车载导航设备等中，LM2576 能够将汽车电池的电压转换为合适的电压，为这些设备提供稳定的电源，确保设备在车辆行驶过程中正常运行。

五、使用注意事项

（一）散热设计

由于 LM2576 在工作过程中会产生一定的热量，特别是在大电流输出时，热量会更加明显。因此，在设计电路时，必须充分考虑散热问题。可以通过在芯片的散热引脚或散热片上安装散热装置，如散热片、风扇等，来提高散热效率，确保芯片的温度在正常范围内。合理设计印刷电路板（PCB）的布局，增加散热铜箔的面积，也有助于提高散热效果。

（二）外围元件选择

外围元件的选择对 LM2576 的性能和稳定性有着重要影响。电感的选择要根据芯片的工作频率、输出电流和纹波要求来确定，一般选择低内阻、高饱和电流的电感。电容的选择也很关键，输入电容用于滤波，减小输入电压的纹波，输出电容用于稳定输出电压，减小输出纹波。要选择合适的电容容量和耐压值，以确保电路的正常运行。此外，续流二极管的选择要考虑其反向耐压和正向导通电流等参数，一般选择肖特基二极管，以提高转换效率。

（三）PCB 布局

合理的 PCB 布局可以减少电磁干扰（EMI），提高电路的稳定性。在布局时，要尽量缩短芯片的输入输出引脚与外围元件之间的连线，减少线路电阻和电感，降低信号传输过程中的损耗。将电感、电容等储能元件靠近芯片放置，以减少能量传输过程中的损耗。要注意电源线路和信号线路的隔离，避免电源噪声对信号线路产生干扰。可以通过在电源线路和信号线路之间设置接地铜箔或增加隔离电容等方式，来提高电路的抗干扰能力。

本文参考资料手册来源IC资料网——LM2576。
