运算放大器(运放)带宽和带宽平坦度

运算放大器带宽和带宽平坦度

电压反馈型运算放大器的带宽

下图1显示电压反馈型运算放大器的开环频率响应。有两种可能：图1A是最常见的情况，高直流增益以6dB/倍频程从极低频率下降至单位增益，也就是典型的单极点响应。相比之下，图1B的放大器响应中具有两个极点，增益先以6dB/倍频程下降，然后以12dB/倍频程下降。图1A中的放大器称为无条件稳定或完全补偿型放大器，可配合单位噪声增益使用。该类型的放大器可在输出至反相输入的100%反馈(包括电容)下保持稳定。

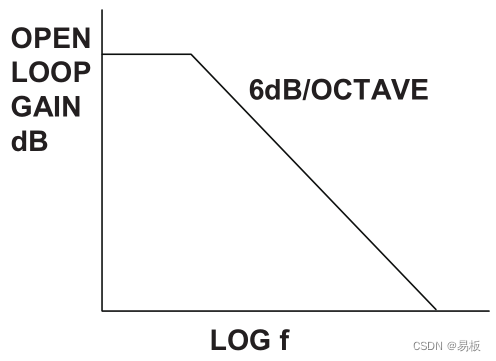

图1A 完全补偿

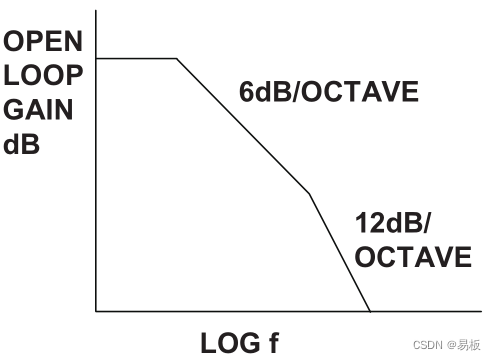

图1B 非完全补偿

与图1B的放大器相互比较，如果该运算放大器配合特定噪声增益使用，且该噪声增益低于响应斜率从6dB/倍频程增加至12dB/倍频程的增益，则反馈中的相移将过大，放大器将会振荡。该类型的放大器表述为“在增益≥ X时保持稳定”，其中X是发生6dB/12dB转换时的频率增益。当然应注意，这里参考的是噪声增益。稳定增益级可能在2至25之间，通常我们称之为“5倍增益稳定”等等。这些非完全补偿运算放大器具有比完全补偿型放大器更高的增益带宽积，所有其他特性完全相同。因此虽然设计器件时略为复杂，但非常有用。不过，与完全补偿型运算放大器不同，非完全补偿运算放大器无法用于输出至反相输入的直接容性反馈。

两种放大器的响应斜率均为6dB/倍频程，也就是在发生此斜率的频率范围内，该增益下的闭环增益与3dB闭环带宽之积恒定不变，这称为增益带宽积(GBW)，是放大器的一个品质因数。例如，如果运算放大器具有X MHz的GBW积，则在1倍噪声增益下的闭环带宽为X MHz，2倍噪声增益下为X/2 MHz，Y倍噪声增益下为X/Y MHz(参见下图2)。请注意，闭环带宽是噪声增益与开环增益相交的频率。

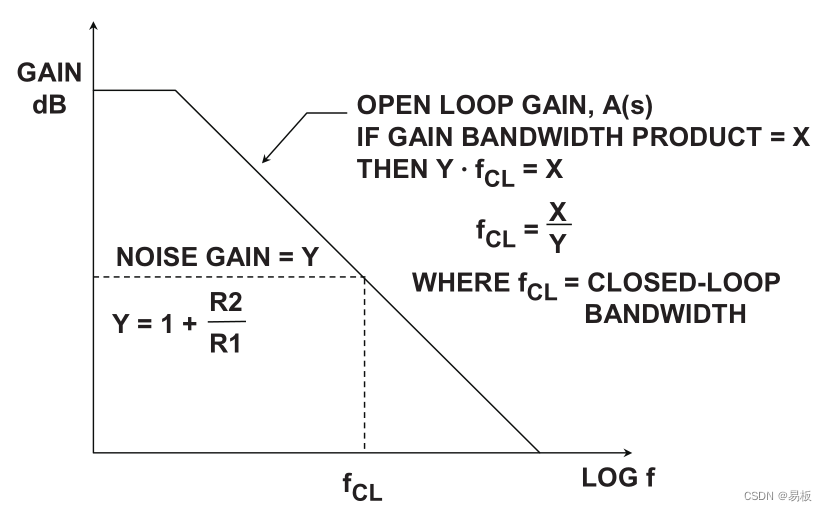

图2：电压反馈型运算放大器的增益带宽积

以上示例中，假定了反馈元件为电阻性。但实际情况通常需要反馈电容以提高稳定性。
下图3显示了典型示例，其中运算放大器的反相输入端具有电容C1。此电容是运算放大器内部电容与可能存在的任何外部电容之和，它始终存在，并在噪声增益传递函数中引入一个极点。

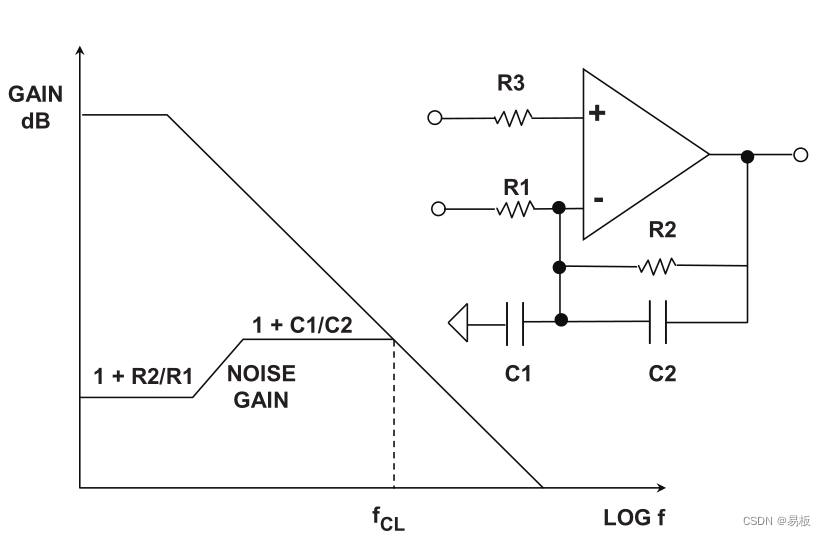

图3：使用电阻性和电抗性反馈元件的电压反馈型运算放大器的噪声增益波特图

噪声增益曲线和开环增益曲线交点处的净斜率决定系统稳定性。如需无条件稳定性，噪声增益必须以小于12 dB/倍频程(20 dB/10倍频程)的净斜率与开环增益相交。添加反馈电容C2可在噪声增益传递函数内引入一个零点，从而使电路趋于稳定。请注意，图3中的闭环带宽fcl是噪声增益与开环增益相交的频率。

噪声增益波特图在分析运算放大器稳定性时是很有用的工具。制作波特图并不难。噪声增益和稳定性的进一步细节不在本节讨论范围内。

电流反馈型运算放大器的带宽

电流反馈型运算放大器与电压反馈型运算放大器不同。在容性反馈下不会保持稳定，也无法用于输出至反相输入的短路。对于CFB运算放大器，一般在最佳反馈电阻时可获得最大带宽。请注意，此电阻值可随电源电压而变化—请参考器件数据手册。如果反馈电阻增大，带宽会降低。相反，如果反馈电阻减小，带宽会升高，放大器则变得不稳定。

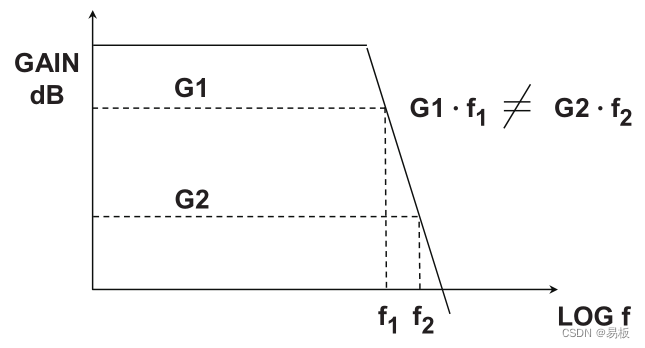

反馈电阻固定，实现最佳性能。较大的值会降低带宽，较小的值可能会导致不稳定。 对于固定反馈电阻，改变增益对带宽影响不大。 电流反馈运算放大器没有固定的增益带宽积。 图4：电流反馈型运算放大器的频率响应

在CFB运算放大器中，对于给定反馈电阻值(R2)，闭环带宽大多数情况下不受噪声增益影响，如上图4所示。因此CF
