全功率带宽(FPBW)

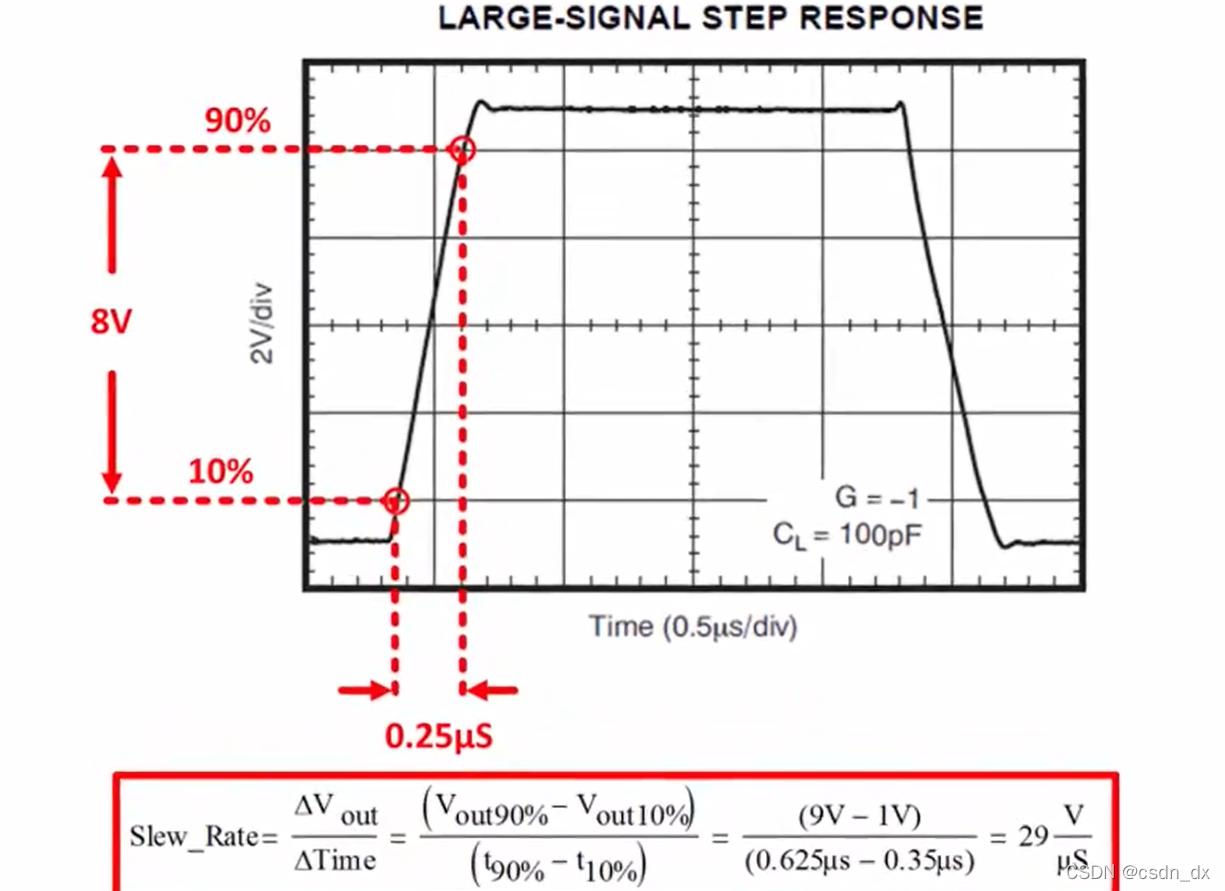

        先说说压摆率， 压摆率被定义为运放输出电压可以达到的， 最大摆动速率， 它以 V/us 为单位 。测量压摆率时可以在运放的输入端， 加入一个较大的阶跃信号， 比如 1V 幅值， 然后测量输出端的电压摆动， 即测量输出电平从最终输出量的 10% 增加到 90% 时的时间间隔。 压摆率主要描述了，运放在大信号输入时的响应指标， 而在正负 100 毫伏以下的小信号 我们应该使用小信号带宽这一指标 。

                 对于任何形式的输入信号 ，压摆率都会限制放大后的结果或者导致其失真， 相关的指标叫做运放的全功率带宽，先来一个数学推导。

        对于一个输出为正弦波的信号，输出电压可表示为：

                Vout = Vp * sin(2*pi*f*t)

        这个输出电压对时间求导可得：



        上式的max是指在求导后的余弦信号在t=0时得到最大值。这个很好理解，也就是说原正弦信号在t=0时压摆率最大（波形最陡）。要想输出完美的正弦波，则正弦波过零点变化速率必须小于运放的压摆率，即

        2πfVp<SR(运放压摆率)

        可以看出dV/dt表示的压摆率，跟信号的频序有关，还与信号的输出幅值有关。上式中，如果Vp是运放的输出满幅值。则上式可表示为



        此时得到的FPBW就是运放的满功率带宽了（压摆率一定的情况下，输出信号的幅值越大，全功率带宽越小。）。记住它吧，它简值太重要了。

        例如，如果想在100Khz以内得到正弦波的10Vo-p振幅（2*π*100Khz*10,此时单位是s，转换为us要除以1000000故得6.3v/us）,按照公式需要转换速率的是6.3v/us以上的OP。

        可以看出，满功率带宽由压摆率和输出信号的幅值决定的。

        运放ths4021（稳定的放大倍数是10倍以上，单位跟随有可能不稳定运放在设计的时候，为了通用，比如稳定性，往往是设计成增益 = 1 的，补偿电容比较大，这种就是 UGS 运放。但是为了做到高速，很多型号的运放，补偿电容就比较小，这个就称之为 非完全补偿放大器，但是这种运放的缺点就是：增益=1的时候不稳定。摘自花叔语录）

        在实际应用中

        Small-signal bandwidth （一般运放标的小信号带宽）

        Full power bandwidth（实际大信号，运放带宽看这个）

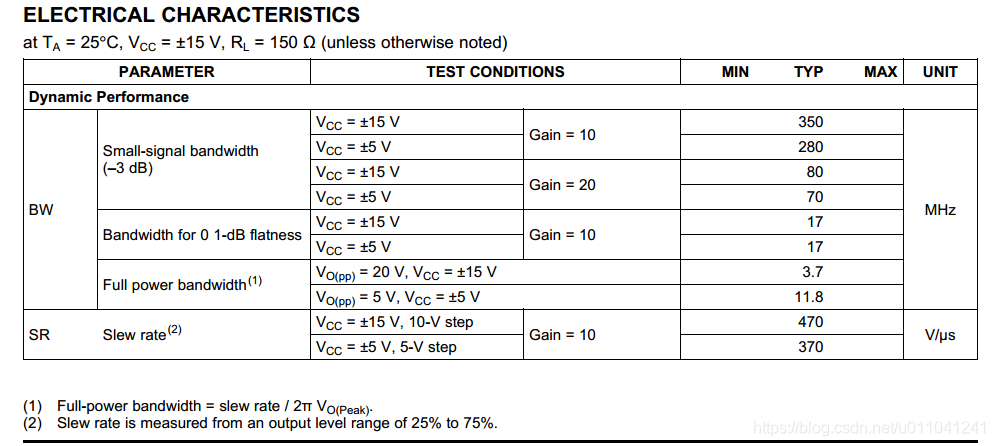

        如ths4021,FPW输出20V是3.7M，输出10V 是11.8Mhz，实际标的是350MHz（在大信号放大中，要注意这个）

注意上图中下面标的（1）和（2）

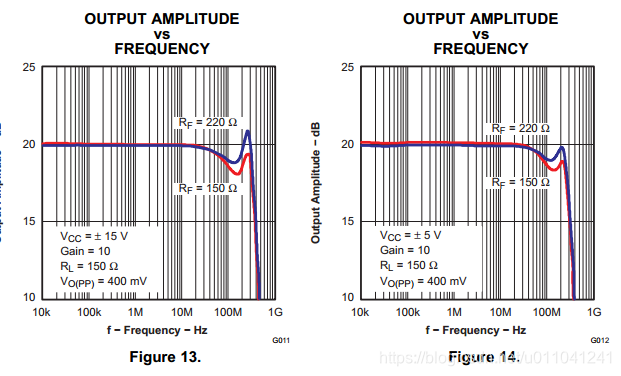

上图是ths4021的小信号测试，输出Vo（PP）=400mV，输入是±20mv（小信号，一般指小于100mv，而大信号是大于1V）

总结：大信号要考虑压摆率的影响。。。。
