有源晶振接法

有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接发也不同,下面我介绍一下有源晶振引脚识别，以方便大家

 有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
 有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

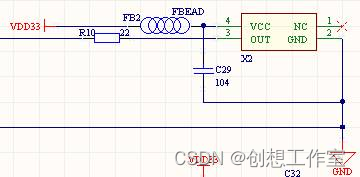

 有源晶振不需要处理器的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（有源晶振的VCC端不要直接接VCC，要做好电源滤波，典型的接法J 使用一个电容和电感构成的PI型滤波网络如下图所示：

输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
有源晶振是右石英晶体组成的,石 英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振 动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

 压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波

《有源晶振引脚》 有源晶振与无源晶振

  在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

石英晶体振荡器的频率稳定度可达10^{-9/日，甚至10}-11。例如10MHz的振荡器，频率在一日之内的变化一般不大于0.1Hz。因此，完全可以将晶体振荡器视为恒定的基准频率源(石英表、电子表中都是利用石英晶体来做计时的基准频率)。从PC诞生至现在，主板上一直都使用一颗14.318MHz的石英晶体振荡器作为基准频率源。主板上除了这颗14.318MHz的晶振，还能找到一颗频率为32.768MHz的晶振，它被用于实时时钟(RTC)电路中，显示精确的时间和日期

方形有源晶振引脚分布：

1、正方的，使用DIP-8封装，打点的是1脚。 1-NC； 4-GND； 5-Output； 8-VCC
2、长方的，使用DIP-14封装，打点的是1脚。1-NC； 7-GND； 8-Output； 14-VCC
BTW：
1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V
2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。
Vcc out
NC（点） GND
有源晶振为四角方形或矩形金属盒子，看着标称一面（顶），左下空脚，右下地，左上VCC（5V），右上输出。接上电源可以用示波器看到波形。
