4脚无源晶振与有源晶振

什么是晶振

常说的晶振,是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件。石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时,它的两端就会产生不同的电荷。根据效应情况不同,分为正压电效应与逆压电效应。贴片晶振主要是用于电路中的时钟模块,来提供相应的时钟基准,常见的应用主要是嵌入式设计,如FPGA、DSP等开发板中。
晶振通常分为无源晶振和有源晶振两种类型,无源晶振一般称之为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。

4脚有源晶振

有源晶振是一个完整的谐振振荡器,他是利用石英晶体的压电效应来起振,所以有源晶振需要供电,当我们把有源晶振电路做好后,不需要外接电路,它就可以主动产生振荡频率,并且可以提供高精度的频率基准,信号质量比无源信号好。
一般贴片有源晶振为4脚,依次是脚1 -NC/Tri-state(三态)、脚2-接地(GND)、脚3-信号输出(Output)、脚4-电源(Vdd)。晶诺威科技会给4脚有源贴片晶振在脚1位置丝印一个圆点作为标识,以便识别。

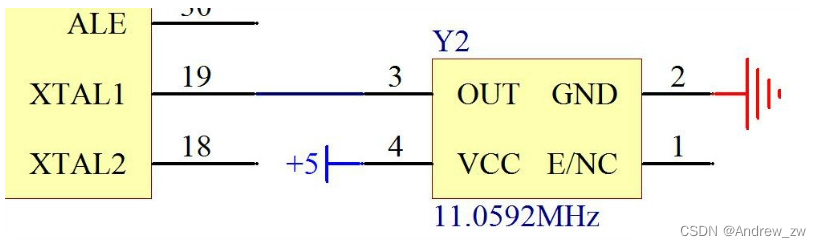

有源晶振接法
图1 有源晶振接法

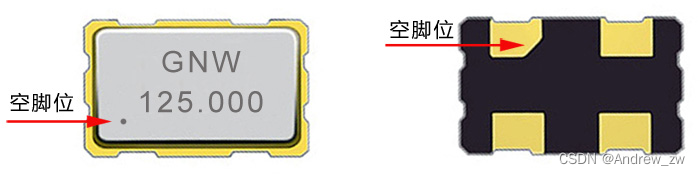

一般4脚有源晶振实物图
图2 一般4脚有源晶振实物图

4脚无源晶振

无源晶振自身无法振荡起来,它需要芯片内部的振荡电路一起工作才能振荡,它允许不同的电压,但是信号质量和精度较有源晶振差一些。相对价格来说,无源晶振要比有源晶振价格便宜很多。无源晶振两侧通常都会有两个电容,一般其容值都选在10pF~40pF之间,如果手册中有具体电容大小的要求则要根据要求来选电容,如果手册没有要求,我们用20pF就是比较好的选择,这是一个长久以来的经验值,具有极其普遍的适用性。
4脚无源贴片晶振电路连接原理:电流从晶振脚1流入,脚3流出;或电流也可以从脚3流入,脚1流出。因为脚1和脚3为无极性引脚,不具备方向性,不用担心贴反。
 无源晶振接法
图3 无源晶振接法

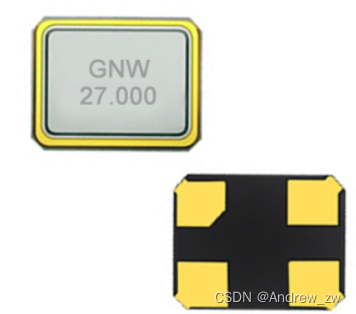

一般4脚无源晶振实物图
图4 一般4脚无源晶振实物图
参考文章:
http://www.genuway.com/2511.html
https://www.elecfans.com/d/1139087.html

### 正确连接8M四无源晶振的方法 对于8 MHz的四无源晶振,其连接方式主要依赖于外部电容器的选择以及电源和接地的处理。由于这种类型的晶振不自带振荡电路,因此需要配合微控制器或其他集成电路中的内置振荡器共同工作。 #### 连接方法描述 四无源贴片晶振的工作机制表明电流可以从晶振1流入并通过3流出,反之亦然,这是因为这两个引并不具备方向性[^1]。这意味着安装过程中不必担心元件的方向问题。然而,在实际应用中: - 1 和 3 应分别连接到MCU或IC的XIN(输入端)和XOUT(输出端),即OSC1和OSC2管。 - 对于每一边的晶振引1旁边和3旁边),应当各放置一个负载电容至地线(GND),这些电容的作用在于调整反馈网络从而影响频率稳定性启动特性。推荐使用的典型值范围是在10 pF 到 40 pF之间。当数据表未指定特定数值时,默认选用20 pF作为经验值是一个不错的选择。 此外,为了改善性能,有时会在晶振旁路位置增加一个小阻值电阻(如1 MΩ)[^2],但这并非总是必需的操作,并且具体取决于设计需求和个人偏好。 ```plaintext VCC | R (Optional, e.g., 1M ohm) | [XIN/OSC1]---C1----GND | | | | XTAL1 | | | | XTAL2 | | | | [XOUT/OSC2]---C2----GND ``` 在这个示意图里: - `XTAL1`对应的是晶振的1; - `XTAL2`对应的是晶振的3; - C1 和 C2 是建议采用大约20 pF 的陶瓷电容; - 可选的R代表可能加入的一个大阻抗电阻用于某些特殊场合下的优化。
