HT32F52352学习笔记之二

本文介绍使用HT32F52352微控制器通过按键控制LED的操作流程,包括按键和LED的初始化配置、输入使能函数及按键检测函数的实现。文章详细解释了与STM32不同的初始化过程,并提供了完整的代码示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

参考之前自己写的STM32的程序中利用按键控制LED亮灭完成了HT32F52352版的按键控制,经过昨天写点亮LED的程序觉得顺手多了。这个程序是在之前的LED(https://blog.csdn.net/Unlimited_Bit/article/details/86651974)的基础上加入了按键控制,在初始化过程中与STM32不同的是STM32只需选择浮空输入模式即可,而HT32F52352选择输入模式后还需要输入使能这一步,详细见代码。

主要的代码;

(1)按键的初始化

static void KEY_CCKU_Config()
{
	CKCU_PeripClockConfig_TypeDef CCLOCK;

	CCLOCK.Bit.PA    = 1;
	CCLOCK.Bit.AFIO  = 1;

	CKCU_PeripClockConfig(CCLOCK, ENABLE);
}

static void KEY_GPIO_Config()
{
	HT_GPIO_TypeDef* GPIOx;

	GPIOx = HT_GPIOA;

	AFIO_GPxConfig(KEY1_GPIO_ID, KEY1_GPIO_PIN, KEY1_AFIO_MODE);

	/* 输入使能函数 */
	GPIO_InputConfig(GPIOx, KEY1_GPIO_PIN, ENABLE);

	/* Configure the GPIO pin */
//	  GPIO_PullResistorConfig(GPIOx, KEY1_GPIO_PIN, GPIO_PR_DISABLE);
//	  GPIO_DriveConfig(GPIOx, KEY1_GPIO_PIN, GPIO_DV_8MA);
	GPIO_DirectionConfig(GPIOx, KEY1_GPIO_PIN, GPIO_DIR_IN);


}

void KEY_Init()
{
	KEY_CCKU_Config();
	KEY_GPIO_Config();
}

(2)按键检测函数

u8 KEY_Scan(HT_GPIO_TypeDef* HT_GPIOx, u16 GPIO_PIN_n)
{
	if( GPIO_ReadInBit(HT_GPIOx, GPIO_PIN_n) == RESET )
	{
		while( GPIO_ReadInBit(HT_GPIOx, GPIO_PIN_n) == RESET );
		return ON;
	}
	else
		return OFF;
}

(3)LED初始化

#include "led.h"

static void LED_CKCU_Config()
{
	CKCU_PeripClockConfig_TypeDef CCLOCK;

	CCLOCK.Bit.PC     = 1;
	CCLOCK.Bit .AFIO  = 1;

	CKCU_PeripClockConfig(CCLOCK, ENABLE);
}

static void LED_GPIO_Config()
{
	HT_GPIO_TypeDef* GPIOx;

	GPIOx = HT_GPIOC;

	AFIO_GPxConfig(LED1_GPIO_ID, LED1_GPIO_PIN, LED1_AFIO_MODE);

	/* Configure the GPIO pin                                                                                 */
//	  GPIO_PullResistorConfig(GPIOx, LED1_GPIO_PIN, GPIO_PR_DISABLE);
//	  GPIO_DriveConfig(GPIOx, LED1_GPIO_PIN, GPIO_DV_8MA);
	GPIO_DirectionConfig(GPIOx, LED1_GPIO_PIN, GPIO_DIR_OUT);
}

void LED_Init()
{
	LED_CKCU_Config();
	LED_GPIO_Config();
}

(4)main函数

#include "ht32.h"
#include "ht32_board.h"
#include "led.h"
#include "key.h"

int main()
{
	LED_Init();
	KEY_Init();

	while(1)
	{
		if( KEY_Scan(HT_GPIOA, KEY1_GPIO_PIN) == ON )
		{
			LEDToggle(HT_GPIOC, GPIO_PIN_14);
		}
	}
}

对硬件方面(如引脚、模式选择等的封装)

#ifndef _KEY_H
#define _KEY_H

#include "ht32f5xxxx_01.h"

#define KEY1_GPIO_ID                (GPIO_PA)
#define KEY1_GPIO_PIN               (GPIO_PIN_4)
#define KEY1_AFIO_MODE              (AFIO_FUN_GPIO)

#define KEY2_GPIO_ID                (GPIO_PA)
#define KEY2_GPIO_PIN               (GPIO_PIN_1)
#define KEY2_AFIO_MODE              (AFIO_FUN_GPIO)

#define KEY3_GPIO_ID                (GPIO_PA)
#define KEY3_GPIO_PIN               (GPIO_PIN_2)
#define KEY3_AFIO_MODE              (AFIO_FUN_GPIO)

#define ON	                    (1)
#define OFF	                    (0)

#define LEDToggle(p,i) 		    ({p->DOUTR ^=i;})

void KEY_Init(void);
u8 KEY_Scan(HT_GPIO_TypeDef* HT_GPIOx, u16 GPIO_PIN_n);

#endif
#ifndef _LED_H
#define _LED_H

#include "ht32f5xxxx_01.h"

#define LED1_GPIO_ID                (GPIO_PC)
#define LED1_GPIO_PIN               (GPIO_PIN_14)
#define LED1_AFIO_MODE              (AFIO_FUN_GPIO)

#define LED2_GPIO_ID                (GPIO_PC)
#define LED2_GPIO_PIN               (GPIO_PIN_15)
#define LED2_AFIO_MODE              (AFIO_FUN_GPIO)

#define LED3_GPIO_ID                (GPIO_PC)
#define LED3_GPIO_PIN               (GPIO_PIN_1)
#define LED3_AFIO_MODE              (AFIO_FUN_GPIO)

#define LEDToggle(p,i) 				{p->DOUTR ^=i;} //输出反转状态,p:HT_GPIOA~D

void LED_Init(void);

#endif

对用到的库函数的摘录

(1)输入使能函数

/*********************************************************************************************************//**
 * @brief Enable or Disable the input control of specified GPIO pins.
 * @param HT_GPIOx: where HT_GPIOx is the selected GPIO from the GPIO peripherals.
 * @param GPIO_PIN_nBITMAP: The port pins.
 *   This parameter can be any combination of GPIO_PIN_x.
 * @param Cmd: This parameter can be ENABLE or DISABLE.
 * @retval None
 ************************************************************************************************************/
void GPIO_InputConfig(HT_GPIO_TypeDef* HT_GPIOx, u16 GPIO_PIN_nBITMAP, ControlStatus Cmd)

(2)获取指定引脚数据函数

/*********************************************************************************************************//**
 * @brief Get the input data of specified port pin.
 * @param HT_GPIOx: where HT_GPIOx is the selected GPIO from the GPIO peripherals.
 * @param GPIO_PIN_n: This parameter can be GPIO_PIN_x.
 * @retval SET or RESET
 ************************************************************************************************************/
FlagStatus GPIO_ReadInBit(HT_GPIO_TypeDef* HT_GPIOx, u16 GPIO_PIN_n)

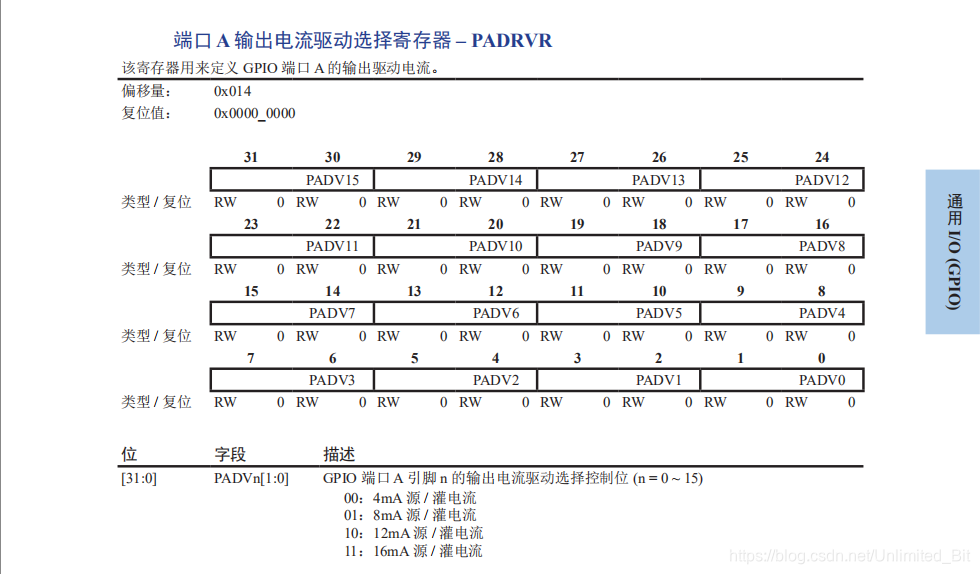

特别说明下:关于设置引脚驱动电流及电阻的库函数也可以不调用(所以我就把它们注释了),这时相关的数值都为默认值。配置电流由PxDRVR寄存器实现。但是引脚复用初始化函数一定要调用。

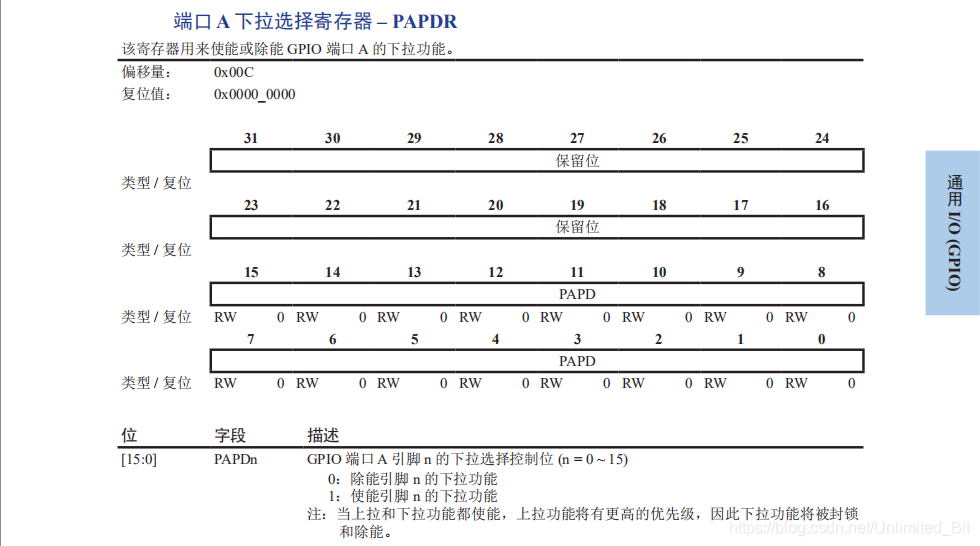

配置电阻由PxPUR、PxPDR寄存器实现。
