芯晞微 CSM4056T 线性锂离子电池充电管理 IC

CSM4056T 是一款高集成度、高性价比的单节锂离子电池充电器。它采用恒定电流/ 恒定电压线性控制，只需较少的外部元件数目，使其成为便携式应用的理想选择。同时也可适合 USB 电源和适配器电源工作。

CSM4056T 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V。充电电流通过 PROG 脚外置电阻调节，最高可达1.2A。

当输入电压被拿掉时， CSM4056T 自动进入一个低电流状态，电池漏电流在 2μA 以下。 CSM4056T 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

CSM4056T 采用绿色环保的 ESOP8 封装以及最少 6 个外围器件可有效减小电路 PCB 布板空间，并可以工作于-40°C to +85°C 。

特性

精度达到 1%的 4.2V 预设充电终止电压

具有 BAT-VCC 防倒灌功能

充电时具有电池防反接功能

待机电流<2uA

停机模式下功耗 55uA
支持 OV 电池充电
最大 1.2A 线性充电电流
涓流/恒流/恒压三段式充电
充电电流外部可调

充电电流智能热调节

软启动限制浪涌电流

自动再充电

充电状态指示
ESOP8 绿色封装

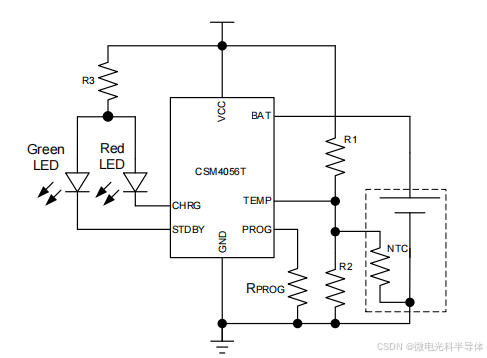

CSM4056T 是一款完整的单节锂离子电池采用恒定电流/ 恒定电压线性充电器。它能够提供高达 1.2A 的充电电流（借助一个热设计良好的PCB 布局）和 ±1% 精度的浮充电压。CSM4056T 集成了一个内部 P 沟道功率MOSFET及热调节电路，无需隔离二极管或外部电流检测电阻。因此，基本充电器电路仅需两个外部元件。不仅如此，CSM4056T 还可以接 USB 电源工作。
