本文介绍如何使用Matplotlib库中的plot命令来精确控制虚线的样式，包括虚线段的长度和间隔距离。通过调整dashes参数，可以实现不同视觉效果的虚线。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

可以使用plot命令中的dashes=(length, interval space)参数直接指定虚线长度/空格。

import matplotlib.pyplot as plt

fig,ax = plt.subplots()
ax.plot([0, 1], [0, 1], linestyle='--', dashes=(5, 1)) #length of 5, space of 1
ax.plot([0, 1], [0, 2], linestyle='--', dashes=(5, 5)) #length of 5, space of 5
ax.plot([0, 1], [0, 3], linestyle='--', dashes=(5, 10)) #length of 5, space of 10
ax.plot([0, 1], [0, 4], linestyle='--', dashes=(5, 20)) #length of 5, space of 20

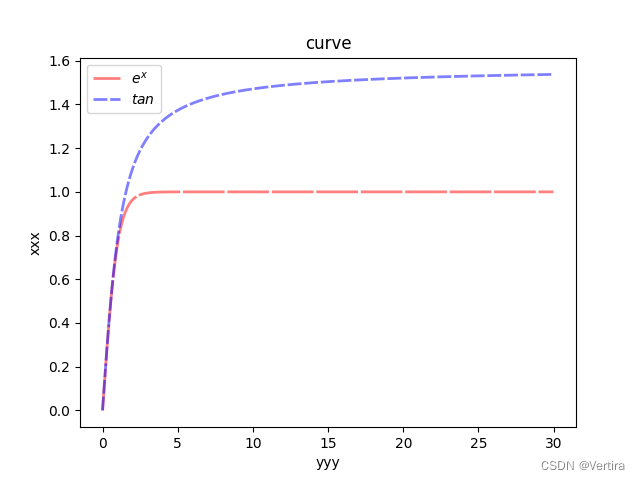

下图是一个实例，一个是dashes(15,1),另一个是dashes(5,1),如下图所示
