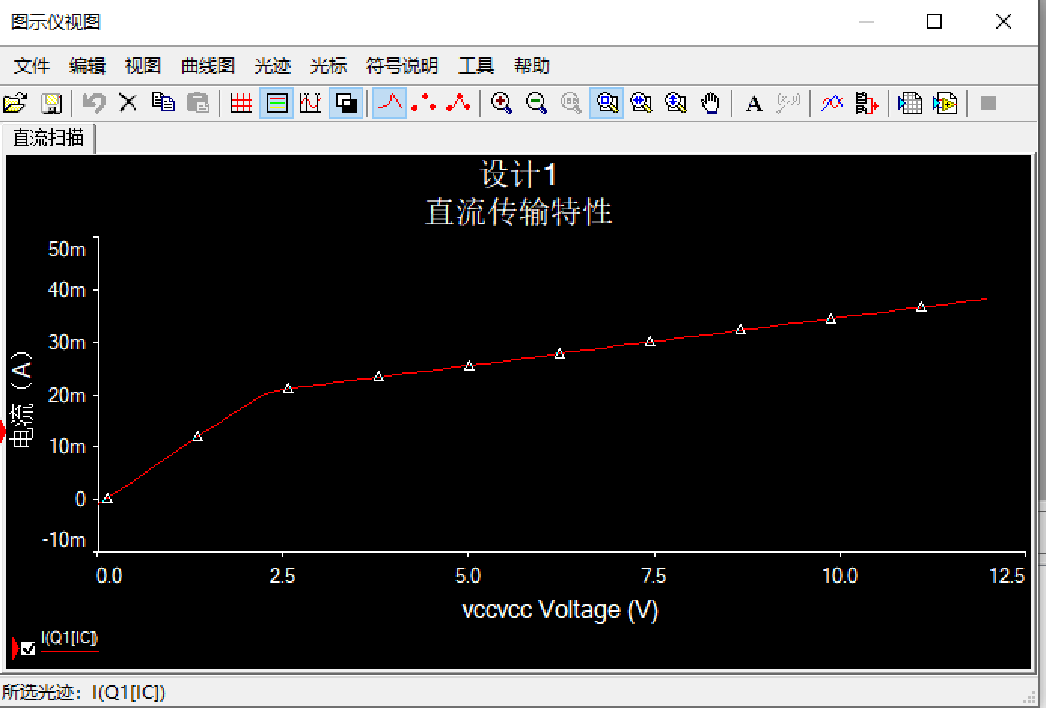

Multisim13.0实现 三极管输出参数的曲线特性 (一)

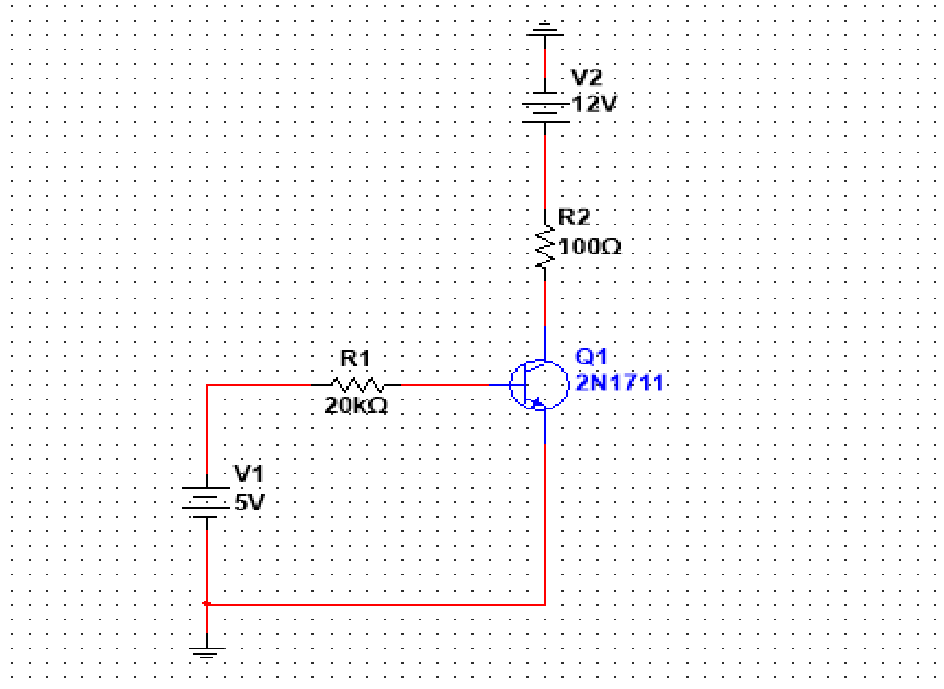

绘制好电路图

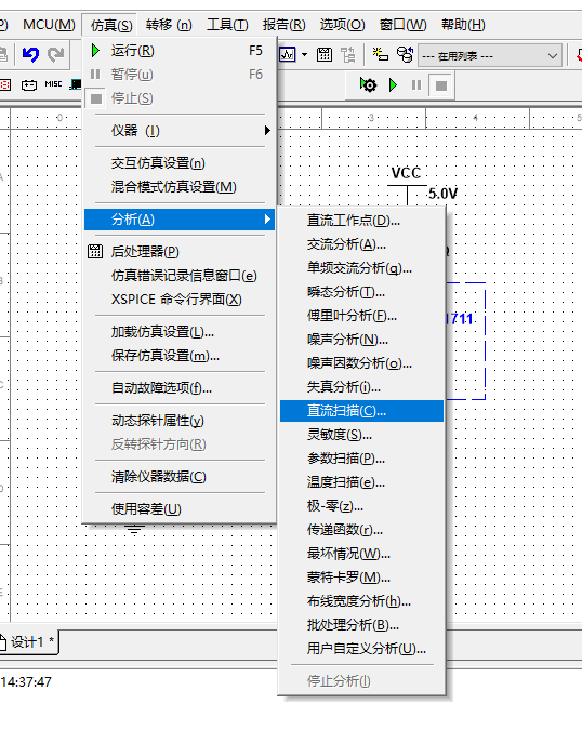

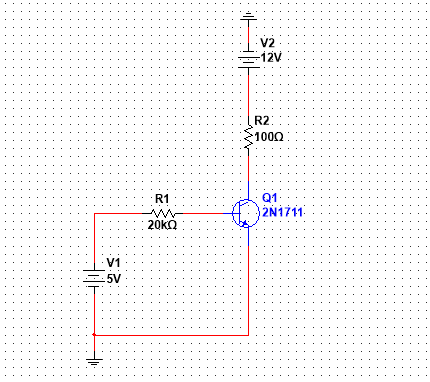

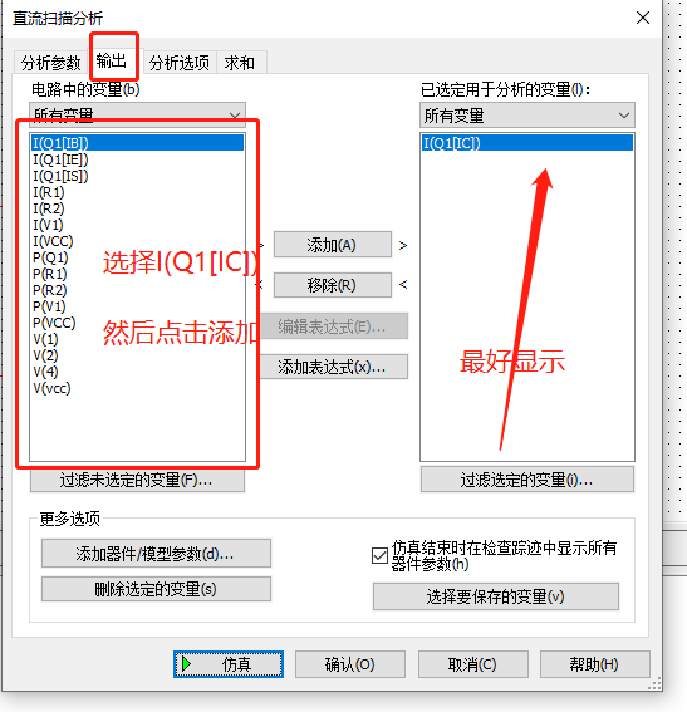

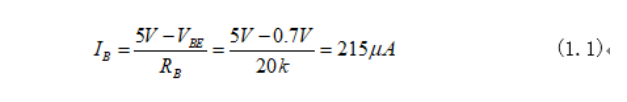

 图1所示，基极电阻Rb为20k2，基极电源为5V，三极管导通阈值电压Vbe=0.7V，那么基极电流lb可以求得

所以基极电流Ib=215uA,基极电位Vb=0.7V。 第二步:假设三极管状态为饱和状态假设三极管直流增益参数hfe=100，那么三极管处于饱和状态时，直流增益不起作用，且放大倍数不会有100倍，这里假设只有50倍， 所以集电极电流为:

那么集电极电位可以求得:

根据上述基极电位Vb=0.7V，集电极电位Vc=10.925V，发射极电位Ve=0V，可以求得发射结电位和集电结电位，Vb-Ve=0.7v 发射结电位，Vb-VC=-10.925V

第三步:假设三极管状态为放大状态假设三极管直流增益参数hfe=100，那么三极管处于放大状态时，直流增益有100倍，所以集电极电流为:

那么集电极电位可以求得:

根据上述基极电位Vb=0.7V,集电极电位Vc=9.85V发射极电位Ve=0V,可以求得发射结电位和集电结电位:

这个0.7 是不会变的，和三极管的特性有关。

发射结电位:

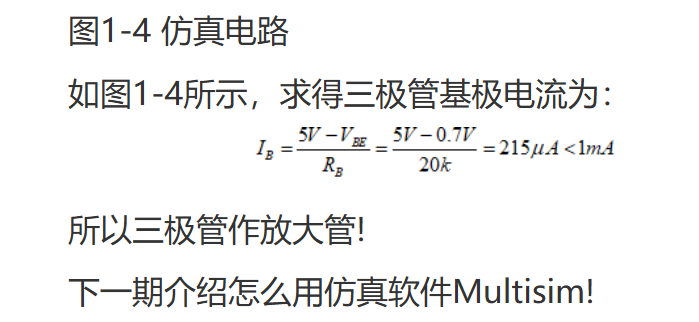

04实际中怎么直接判断三级挂状态
由第三步可以看出，这个步骤虽然结论正确，但是计算过于复杂，在实际中不会这么精确的判断，这里在实际中总结一种粗略的判断方法:如果基极电流有1mA，那么三极管作开关管，否则就是放大管
